大湾区大学理学院/中山大学物理学院：首次揭示黑磷量子点中的自陷激子 | 前沿进展

自陷激子（STE）源于软晶格中强烈的激子–声子耦合——局域结构畸变将激发态电子–空穴对“锁”在特定位置，凭借宽带发射、自吸收小、辐射寿命长等优势，被视为白光LED、生物成像与辐射探测的理想光源。

然而，铅基钙钛矿量子点存在重金属毒性，碳量子点中激子天然离域、自陷高度依赖外在局域化策略，寻找无重金属且能在“本征层面”稳定形成STE的平台，是该领域的关键难题。黑磷量子点（BPQDs）褶皱晶格兼具“结构柔软”与“化学稳定”，实验上已展现出反常负热淬灭、宽带发射等STE特征，其微观机制却长期不明。

图1 从体相黑磷的Wannier激子到BPQD自陷激子的转变及系统计算验证

STE计算有两大陷阱：强激子关联难以准确描述，自相互作用误差（SIE）又会将电子“人为摊平”。团队采用最优调谐范围分离杂化泛函ωB97X-D*结合线性响应TDDFT，对7个不同尺寸的H钝化BPQD（直径1.3–3.7 nm）逐一优化分离参数ω。三重验证显示该方法高度可靠：分数电子数曲率近乎为零（常规杂化泛函高达1.1–1.2）；发射能相对DLPNO-STEOM-CCSD基准偏差仅0.01 eV（其余泛函0.12–0.27 eV，精度提升一个量级）；拉曼与吸收光谱亦与实验高度吻合。

团队以重组能ΔE_re（Nelsen四点法）定量刻画激发诱导的结构弛豫，揭示了三个可调“旋钮”。

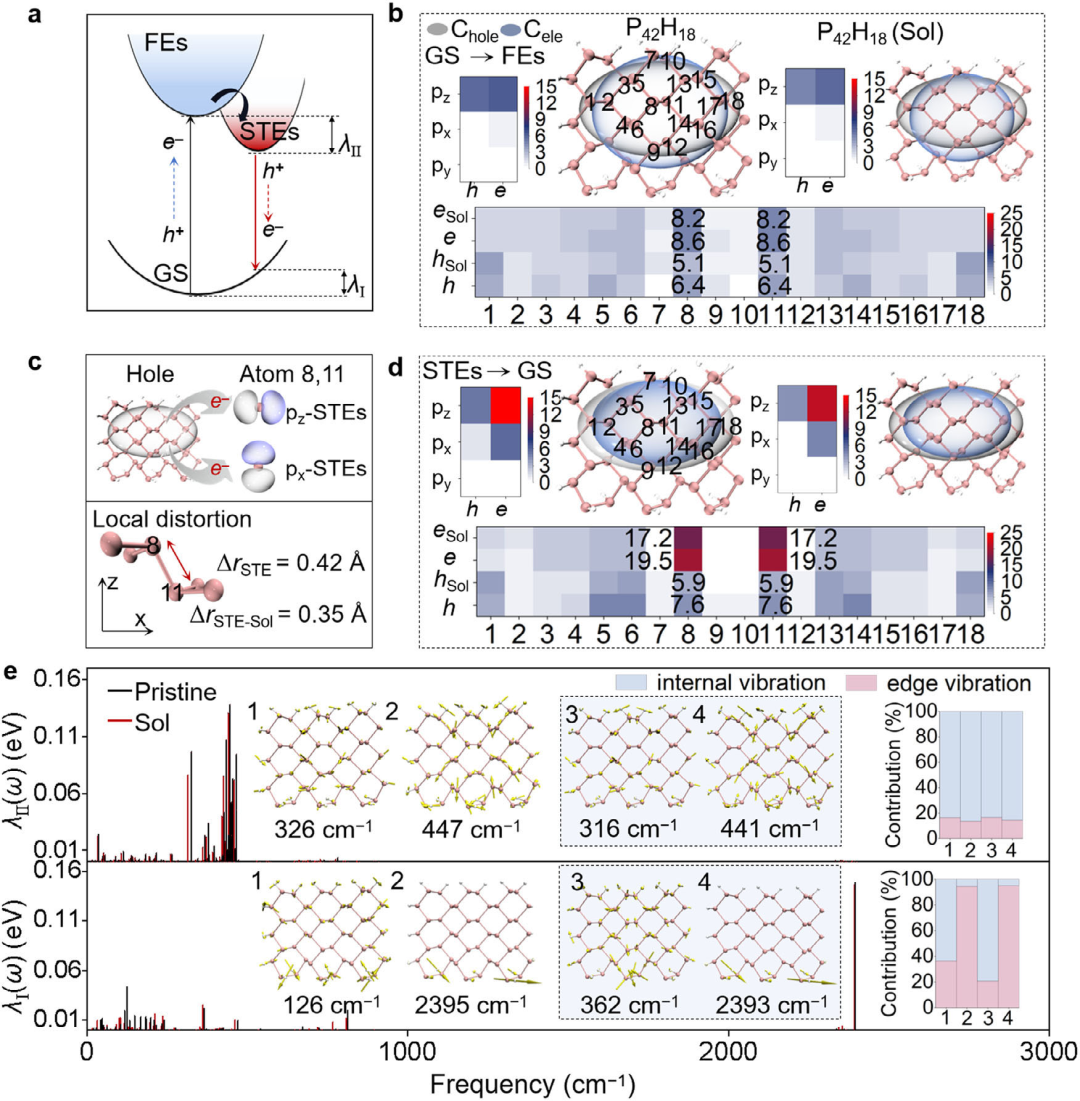

图2 STE光物理路径与空穴/电子的实空间分布

尺寸是“主开关”：量子限域越强，电子–空穴越局域，晶格畸变越剧烈——重组能从2.07 eV（1.3 nm）降至0.19 eV（3.7 nm），下降近一个数量级。发射能随尺寸呈非单调变化：小尺寸区蓝移、大尺寸区红移，源于Stokes位移与带隙收窄的竞争。

溶剂介电屏蔽削弱STE：介电常数跨度近3倍，发射却仅移动约3 nm；但畸变参数Δr_STE由0.42 Å降至0.35 Å，激子行为向自由激子偏移。

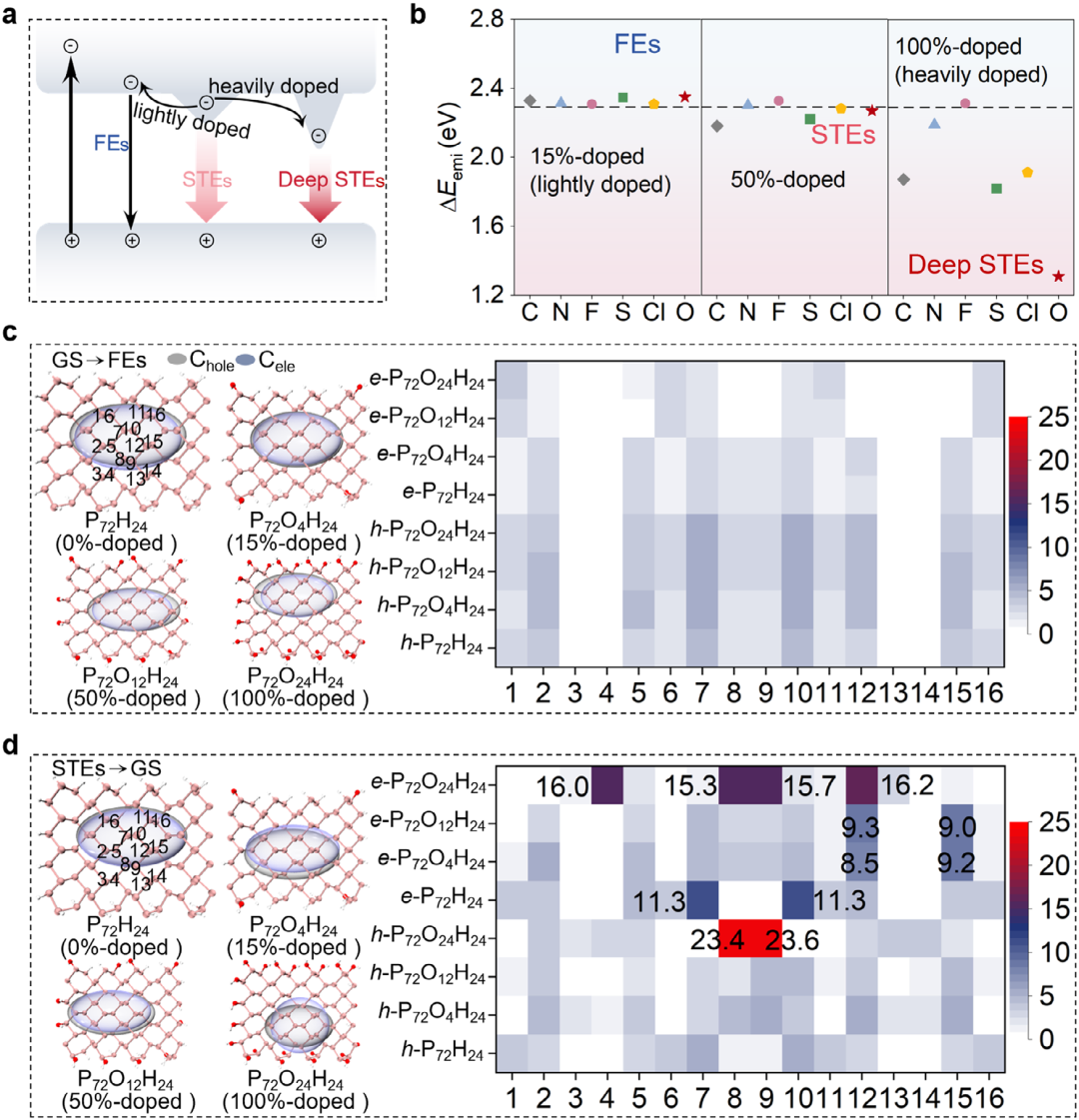

图3 掺杂元素与浓度对STE发射的调控

边缘掺杂呈浓度依赖的“双重性”：低浓度时各元素均为钝化抑制；高浓度时O与S重构边缘关联振动、增强轨道局域化，将STE推入深陷阱态（100%氧掺杂时空穴pz贡献由11.8%升至39.9%），其中O增强最强，F因强P–F键吸电子始终抑制自陷。调制强度O>S>Cl≈N≈C。

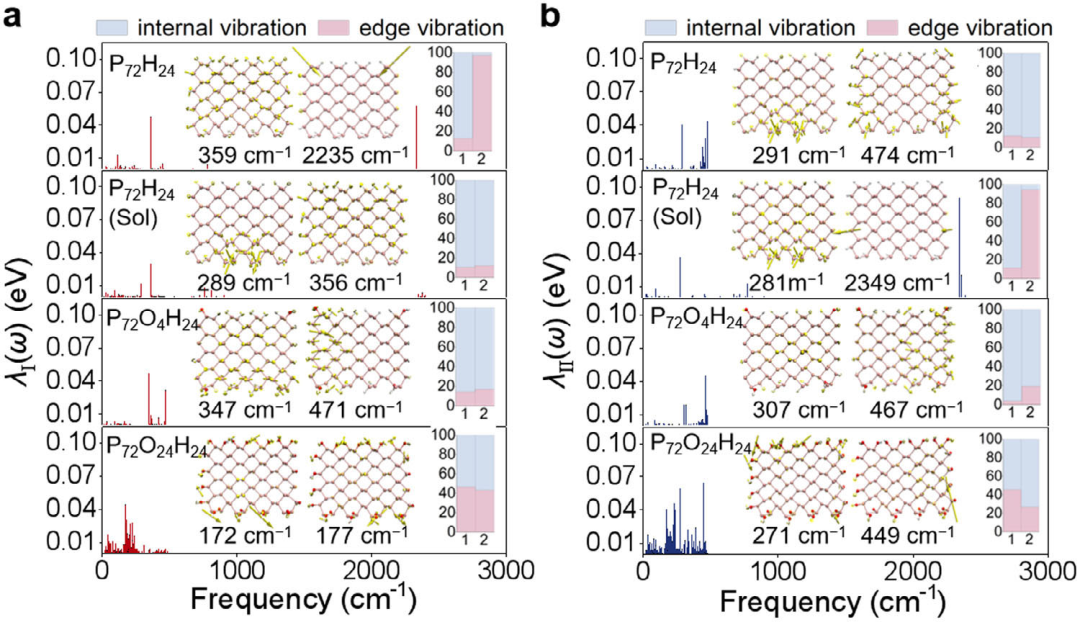

图4 氧掺杂与溶剂环境下重组能的模分辨分解

源于强限域的深STE对环境扰动具有显著鲁棒性；这一行为并非BPQD独有——同尺寸的As₄₂H₁₈、Sb₄₂H₁₈、Bi₄₂H₁₈发射时均出现电子–空穴局域化并伴随键伸长，局域化参数与BPQD相当。

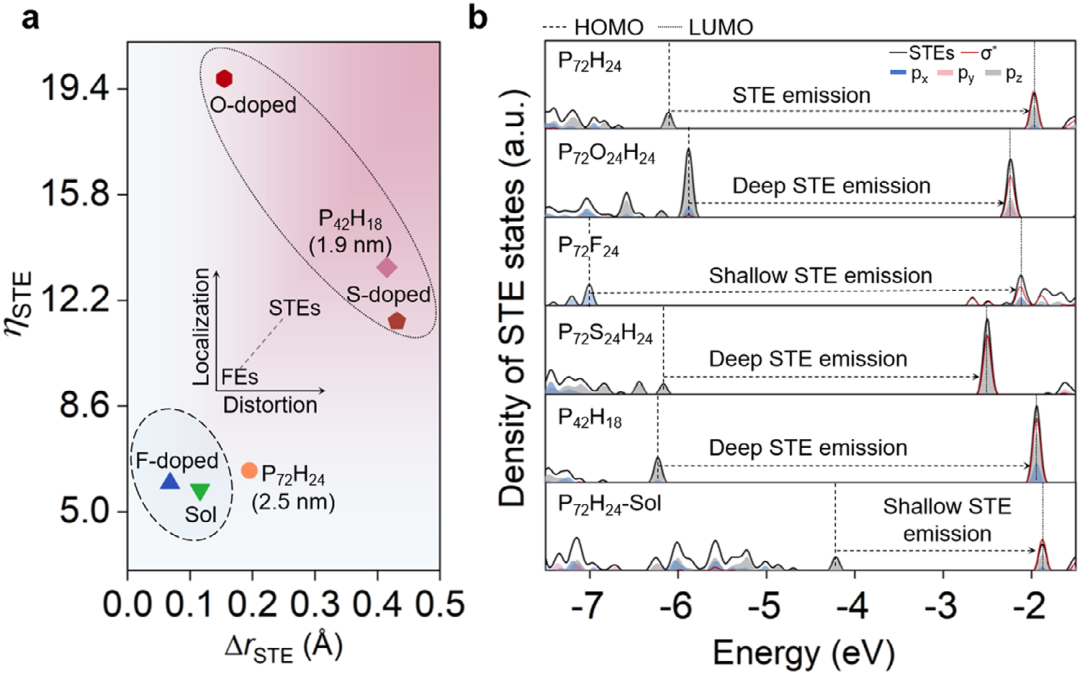

图5 STE强度关联参数与态密度的轨道投影

该工作确立了黑磷量子点作为高度可调、生物相容的无金属STE平台，为构筑稳定宽带发光材料提供了普适设计原则，有望推动先进光电子与生物医学应用的发展。

（本稿源自论文内容，数据与图表版权归原作者及出版方所有。）

编辑 | 徐睿
