某2000年中国造欧标船，配备3台大发5DK-20型副机，近期出现多台机组同步故障，核心表现为排温异常偏高、增压器喘震、各缸排温差值偶发超标，且机组无法承受额定负荷，严重影响船舶锚泊作业及正常运营。本文结合现场勘查、轮机日志查询及实操检修过程，从故障现象入手，按“气、油、水”三大核心系统逐一排查，明确故障成因，梳理排查思路与实操要点，为同型号副机同类故障处置提供参考。

一、故障概况及现场背景

（一）故障核心现象

1.排温异常偏高：三台副机均存在排温过高问题，锚泊期间无锚缆机负载时，任意两台运行副机的排温稳定在400~430℃，部分单缸排温偶发超过450℃（设备说明书规定排温上限为450℃）；

2.增压器喘震：机组并电后逐步增加负荷时，增压器出现明显喘震现象，动力输出不稳定；

3.排温差值超标：偶发各缸排温差值过大，且油门齿条刻度偏差超出标准范围；

4.负荷承载不足：机组无法维持额定负荷，锚泊期间负荷仅能维持在320~350kW，无法满足船舶正常作业需求。

（二）现场运行背景

该船长期在国外锚地作为驳船使用，需频繁启动锚缆机及主机，因此副机常年保持两台并联运行，设备损耗加剧。经查询辅机运行日志、询问留船轮机员得知，2号、3号辅机上任管理人员已进行过透平、吊缸保养，而1号辅机工况最差，各缸排温基本接近450℃临界值，已长期闲置不用。此外，现场核查发现，该船辅机原装增压器应为RH147系列，实际装配的却是TPS系列，且相关备件申请长达一年未到货，给故障检修带来较大限制。

二、故障排查思路与核心逻辑

副机排温高、增压器喘震、负荷不足等故障，核心与“气、油、水”三大系统异常密切相关：气路异常会导致进气不足、排气不畅，油系统异常会引发喷油雾化不良、燃烧不充分，水系统异常会造成冷却效果不佳，三者均会直接导致排温升高、动力下降。结合故障现象及现场条件，确定排查优先级：先排查故障最突出的1号副机，按“气路→油路→水路”的顺序逐一验证，重点聚焦增压器、高压油泵、喷油器等核心部件，同时结合部件磨损、装配精度等细节，精准定位故障点。

三、分系统故障排查过程及分析

（一）气路系统排查

气路系统是本次故障的核心诱因，重点排查增压器及相关部件，具体过程如下：

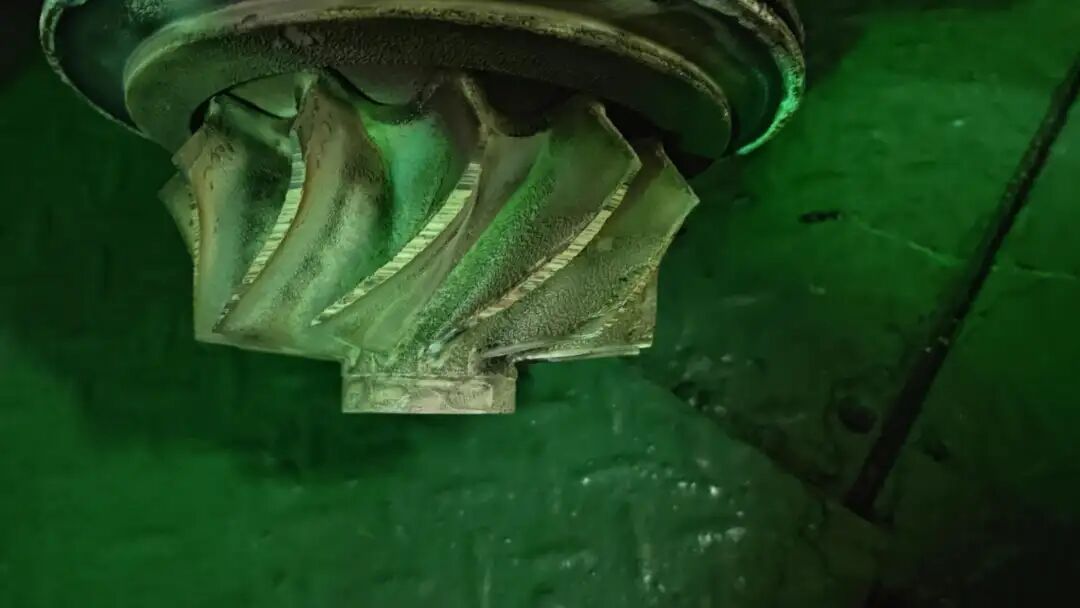

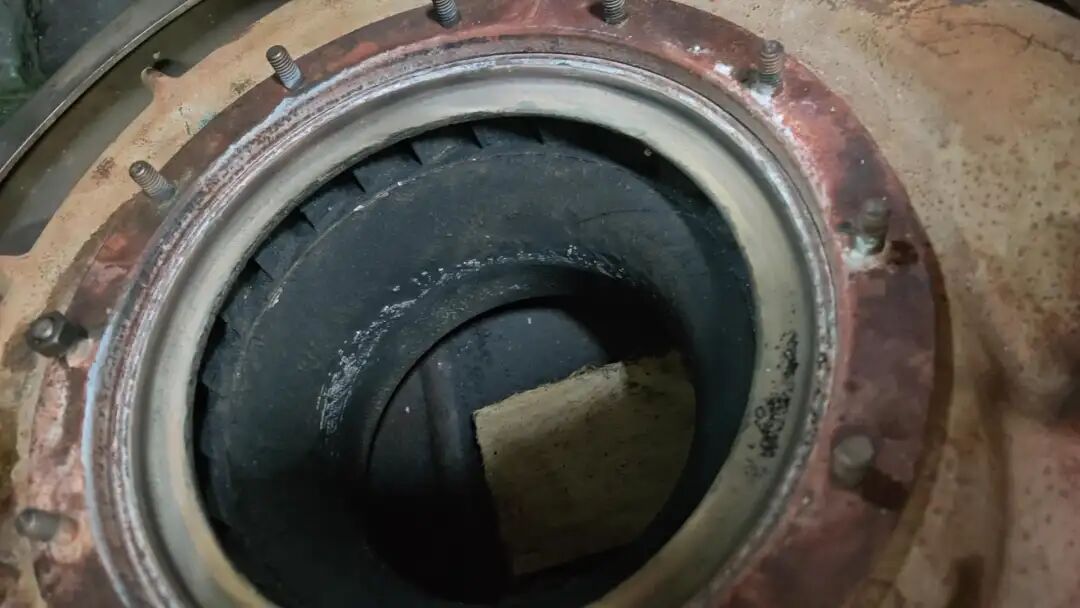

1.增压器拆解检查：将增压器与废气蜗壳分离后，发现两大关键问题：一是废气叶轮积碳严重，11片叶轮叶片均布满厚厚的积碳，单叶片厚度较原装增加约1.5mm，导致叶轮转速下降、排烟流量不足，进而造成增压器转速迟滞、扫气压力偏低，燃烧室内进气不足，燃料燃烧不充分，引发排温飙升；二是喷嘴环堵塞严重，24个喷口仅3个未被积碳渣块堵塞，导致废气流通受阻，增压器工作压力异常，这也是机组加负荷时增压器出现喘震的核心原因。

2.增压器保养及装配验证：因无增压器备件，且公司告诉该增压器于2024年4月送岸保养、不良件已换新（实际仅运行两年），现场仅对废气叶轮进行打磨，清除积碳至原有金属色，同时清洁喷嘴环积碳。由于缺少设备说明书，未进行轴向、径向间隙测量，手动转动压气侧时，发现叶轮存在轻微跑圆现象，且盘车手感不顺畅，初步判断叶轮存在轻微变形或磨损。

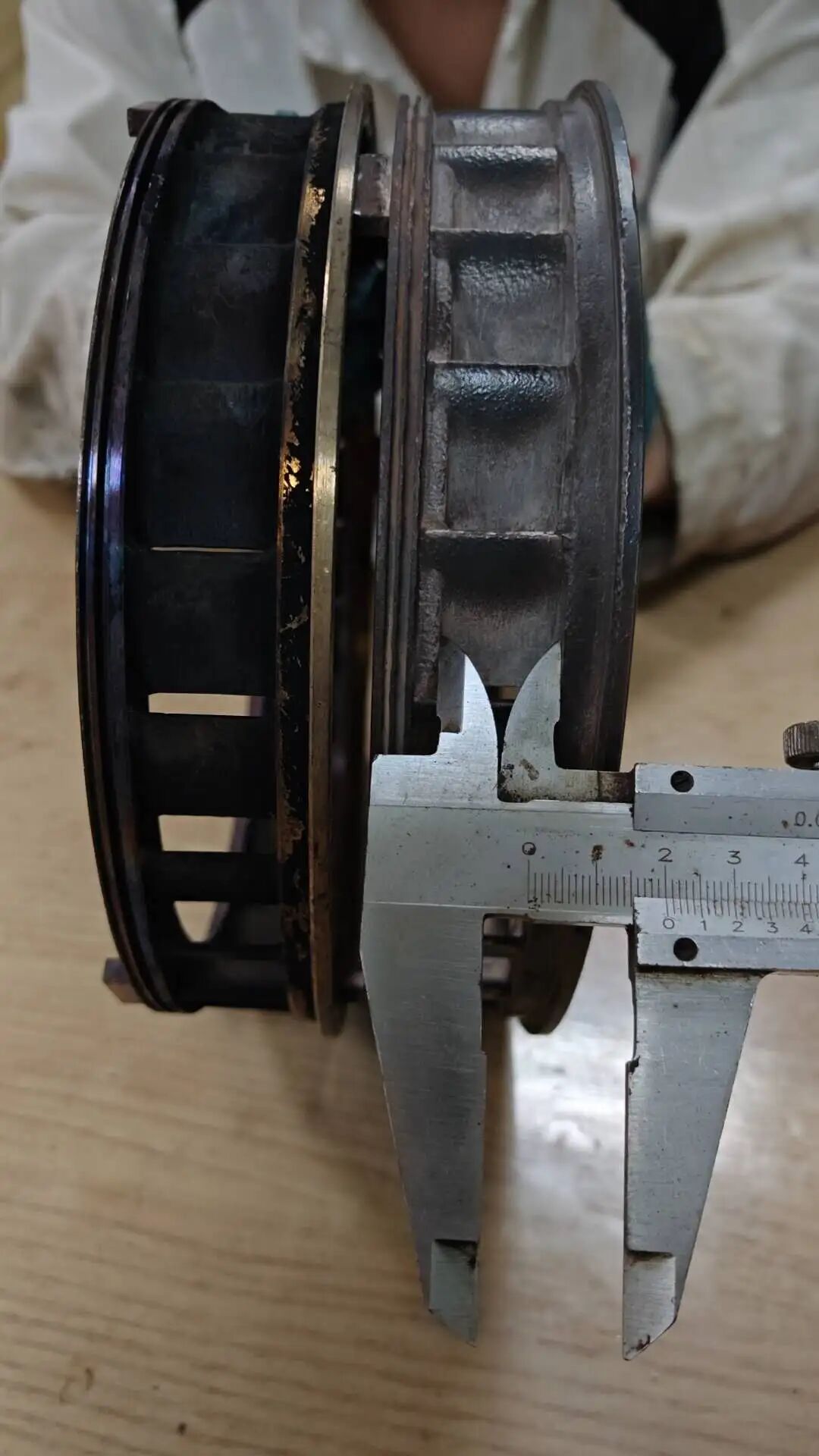

3.喷嘴环错装验证：现场有1件喷嘴环备件，按船方机务要求更换后，机组试车发现排温恢复至故障前水平，扫气压力最高仅0.04MPa，加负荷后排温飙升至480℃以上，远超标准上限。经比对发现，新、旧喷嘴环流通面积存在明显差异：新喷嘴环环片之间为长方形流道，旧喷嘴环为梯形流道，流道形式与辅机匹配度不足，导致废气流通特性改变，增压器工作异常，随即换回旧喷嘴环，故障缓解。

4.扫气系统辅助排查：清洁稳压器后，提升机组负荷时，增压器出现类似口哨的新增异响（此前无此类声音），触摸扫气道放残口，对比负荷变化前后的气体压力，确认空冷器冷却效果及进气流量正常，排除空冷器结垢、气侧脏堵导致的进气温度过高、流量不足问题，扫气温度稳定在41℃左右，符合设备运行要求。

气路系统故障总结：增压器废气叶轮积碳、喷嘴环堵塞，导致进气不足、排气不畅，引发排温高、增压器喘震；喷嘴环错装进一步加剧故障，叶轮轻微变形及装配精度不足，影响增压器运行稳定性，是气路系统的核心故障点。

（二）油路系统排查

油路系统异常会导致喷油滞后、雾化不良，引发后燃现象，进一步升高排温，同时造成各缸燃烧不均匀，排温差值超标，具体排查过程如下：

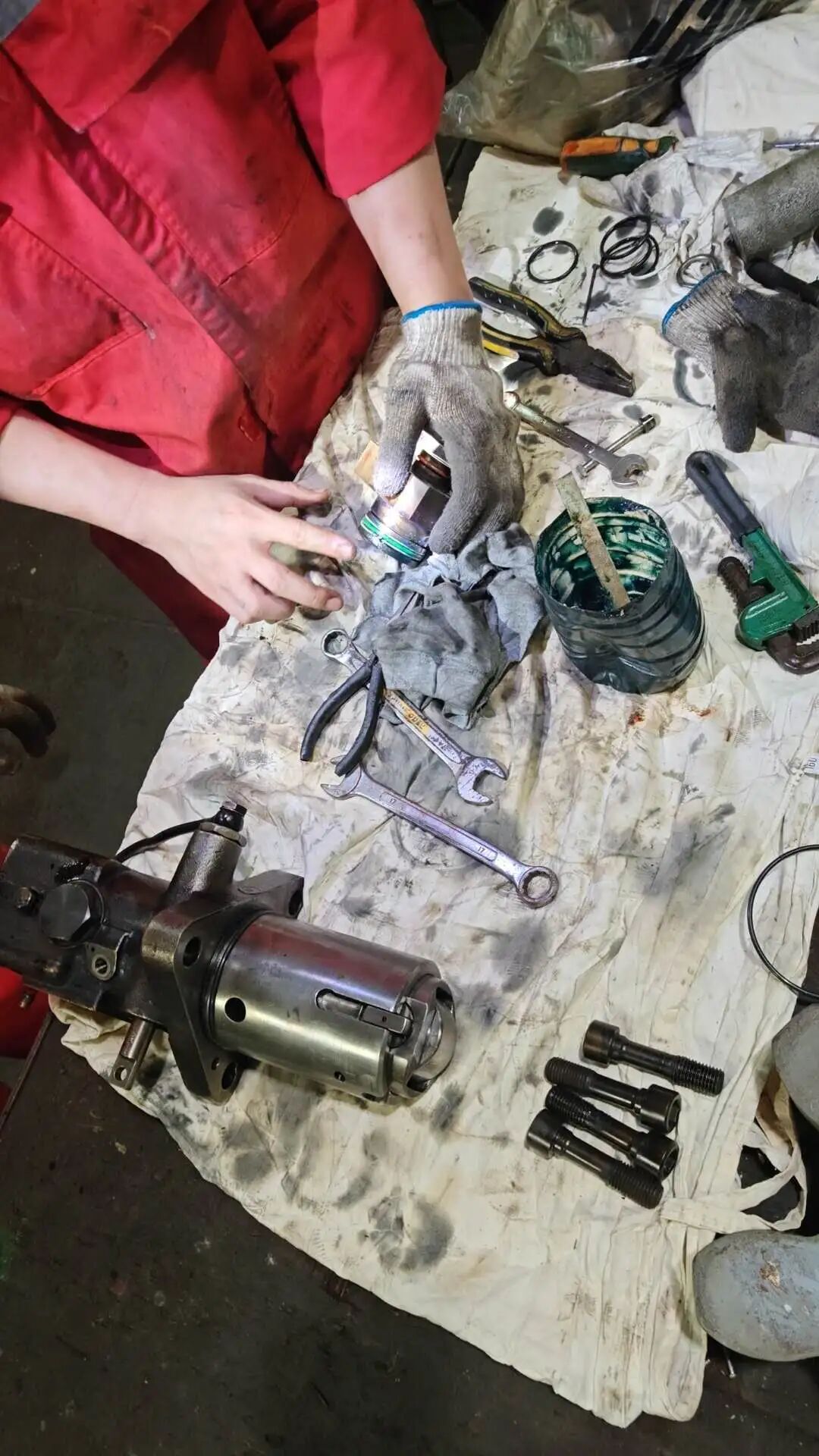

1.高压油泵检修：对高压油泵进行全面维护保养，通过柱塞套筒磨损密封工况试验，发现2个缸的柱塞套筒磨损严重，无抽吸感，垂直放置时柱塞可直接掉落，说明柱塞与套筒配合间隙过大，存在严重内漏，导致出油阀开启滞后，喷油时间推迟，燃料后燃，排温升高；同时拆解出油阀时，发现部分出油阀钢球存在两道凹槽，且钢球座积碳严重，影响出油阀密封性能，随即更换2套柱塞套筒偶件及部分出油阀总成。

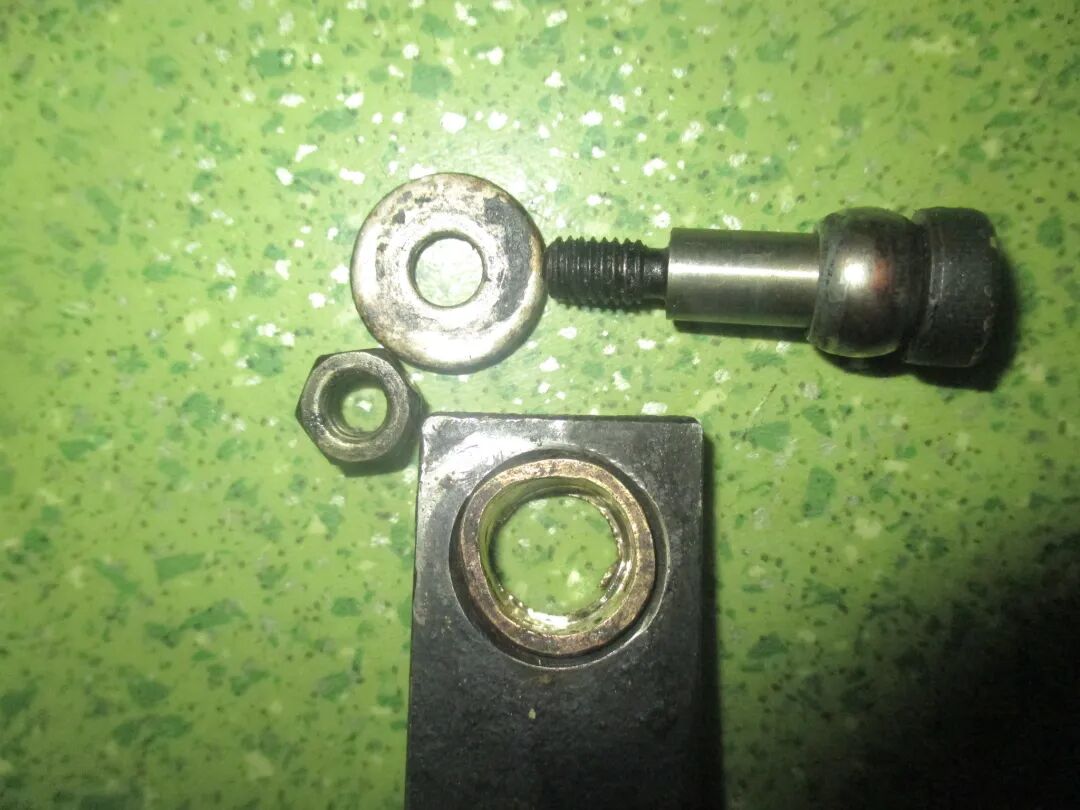

2.油门传动机构检查：保养高压油泵时，发现1、5缸油门总杆与高压油泵齿条之间的rack link上的sleeve磨损严重、部分缺失，导致油门齿条调整不及时、行程偏差过大，各缸油门齿条刻度最大差值达5格，远超说明书规定的1.5格上限，这也是各缸排温偶发差值过大的核心原因，重新制作sleeve并装复后，齿条调整灵活性显著提升。

3.喷油器检修：拆解喷油器后，发现5缸喷油器油头难以拔出，拔出后可见油头铜垫片仅剩一半，且油头座与油头之间的缝隙被油泥糊死，影响喷油密封性；对所有喷油器进行泵压试验，发现各油头启阀压力最大与最小差值达45公斤，压力偏差过大，导致喷油雾化不良、喷油提前角偏小，燃料燃烧不充分。因船上使用柴油（DO），现场将喷油压力重新调整至290公斤（说明书规定最佳值为320公斤），泵压试验合格后装机，缓解后燃现象。

4.喷油定时核查：对副机喷油定时进行测定，发现喷油提前角在10°~12°之间，符合设备运行要求，未进行调整。

油路系统故障总结：高压油泵柱塞套筒磨损、出油阀损坏，喷油器启阀压力偏差过大、油头密封不良，油门传动机构磨损，共同导致喷油滞后、雾化不良、各缸供油不均，加剧排温升高及排温差值超标，是故障的次要诱因。

（三）水路系统排查

水路系统异常（如冷却不良）会导致进气温度升高、缸体散热不足，进而升高排温。该船采用中央冷却系统，重点排查空冷器工况：清洁增压器后，通过负荷变化前后扫气道压力对比、扫气温度监测（稳定在41℃），确认空冷器水侧无严重结垢、气侧无明显脏堵，冷却效果及进气流量正常，排除水路系统故障对排温的影响。

四、故障处置效果及后续改进建议

（一）故障处置效果

完成气路、油路系统核心故障点处置后，对1号副机进行试车，逐步提升负荷至280kW，此时扫气压力稳定在0.085MPa，排温稳定在400℃左右；进一步优化油路后，相同负荷下排温降至370~380℃，增压器喘震现象消失，各缸排温差值控制在合理范围，机组负荷承载能力明显提升，故障得到有效缓解。

（二）后续改进建议

结合本次故障排查及现场条件，为彻底解决辅机故障、避免复发，提出以下改进建议：

1.优先解决增压器备件问题：尽快落实TPS系列增压器备件采购，或更换为原装RH147系列增压器，同时对现有增压器进行全面检测，测量轴向、径向间隙，修复或更换变形、磨损的叶轮，确保增压器运行精度；

2.完善高压油泵及喷油系统维护：定期对高压油泵柱塞套筒、出油阀进行检测，及时更换磨损部件；规范喷油器启阀压力调整，确保各缸喷油压力一致，定期清洁喷油器油头，避免油泥堵塞；

3.加强气路系统清洁维护：定期清理增压器废气叶轮、喷嘴环积碳，检查扫气道工况，避免积碳堆积导致排气不畅；

4.全面开展吊缸保养：利用备用缸头，检查进排气阀、阀座、导套及旋阀器工况，排查钢球磨损、卡阻及弹簧弹性不足问题，对缸头进行彻底清洁打磨，同时检查扫气道工况，消除缸内燃烧不良隐患；

5.规范设备维护记录：完善副机运行及维护日志，详细记录部件更换、参数调整及故障处置过程，为后续故障排查提供依据；

6.加强人员培训：提升轮机人员对大发5DK-20辅机结构、故障排查的专业能力，避免因装配不当（如喷嘴环错装）引发二次故障。

五、故障总结

本次大发5DK-20副机排温高、增压器喘震等故障，核心是气路系统增压器积碳、堵塞及装配不当，叠加油路系统高压油泵、喷油器、油门传动机构磨损导致的喷油及供油异常，水路系统无相关故障。通过“先核心后次要、先气路后油路”的排查思路，精准定位故障点，采取清洁、更换、调整等处置措施，有效缓解了故障。

此类老旧副机故障，多与长期高负荷运行、维护保养不规范、备件缺失相关，后续需强化设备日常维护，及时落实备件采购，规范部件装配及参数调整，才能彻底解决故障，确保副机稳定运行，保障船舶正常运营。同时，本次排查也为新证轮机员处置同类老旧设备故障提供了实操参考，核心在于立足“气、油、水”三大系统，结合设备运行背景及部件状态，逐一验证、精准破局。
