数据库RWO油水分离器15ppm（OMD 24）装置检测原理、常见故障处理及核心维护要点
船舶讲武堂技能快速提升学习资料购买，点击下方链接获取详情！
船舶讲武堂资料焕新优惠开售,合订版返现88元，其它返48元...技能提升好帮手！
RWO OMD 24型15ppm舱底报警监测仪是适配0.1-10.0m³/h油水分离器的核心监测设备，符合国际海事组织IMO MEPC.107(49)决议及MARPOL 73/78公约要求，通过精准的油含量监测与报警控制，实现船舶舱底水排放的合规性管控。本文结合设备技术手册，从检测原理、常见故障处理、日常维护要点三方面展开说明，为设备的规范操作与高效运行提供参考。
一、核心检测原理：散射光测量法
OMD 24采用散射光测量法实现水中油含量的精准检测，核心依托光学传感器阵列与微处理器的协同工作，兼具高精准度与高稳定性，其检测逻辑与设备结构适配性如下：

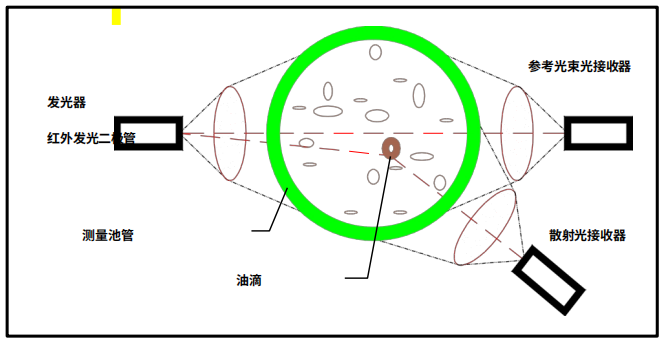

1.光学检测核心：设备测量单元内置红外发光二极管（发光器）、参考光束光接收器与散射光接收器，当样品水流经测量池管时，水中油滴会对红外光线产生散射与吸收作用，传感器阵列同步捕捉参考光束与散射光束的信号变化。
2.信号处理与线性化输出：微处理器对传感器采集的光信号进行分析处理，将光信号的变化量转化为与油含量成正比的电信号，最终线性化输出0-30ppm的油含量数值（趋势指示可达50ppm），线性度优于±2%，满足IMO对15ppm油水分离器的精度要求。
3.双报警回路的联动控制：设备预设两组独立报警回路，出厂默认报警1为14ppm（吸附器旁路模式）、报警2为15ppm（循环模式），当油含量超过设定限值时，微处理器在预设延时（出厂默认2秒）后触发对应报警继电器，同时面板LED指示灯与船舶报警系统联动，实现“监测-报警-控制”的一体化。
4.实时自检与校准维持：微处理器持续监测传感器及电子元件状态，结合工厂预设的校准参数，确保设备在+1+55℃环境温度、+1+65℃样品水温的船舶复杂工况下，长期维持校准精度，避免环境因素导致的测量误差。
此外，设备配备0(4)-20mA模拟信号输出接口，可外接记录仪实现油含量数据的连续记录，取样环节要求从孔板前方垂直水流中取水，保证0.1-10bar的取样水压，确保检测数据的真实性。
二、常见故障处理：基于显示屏提示的精准排查

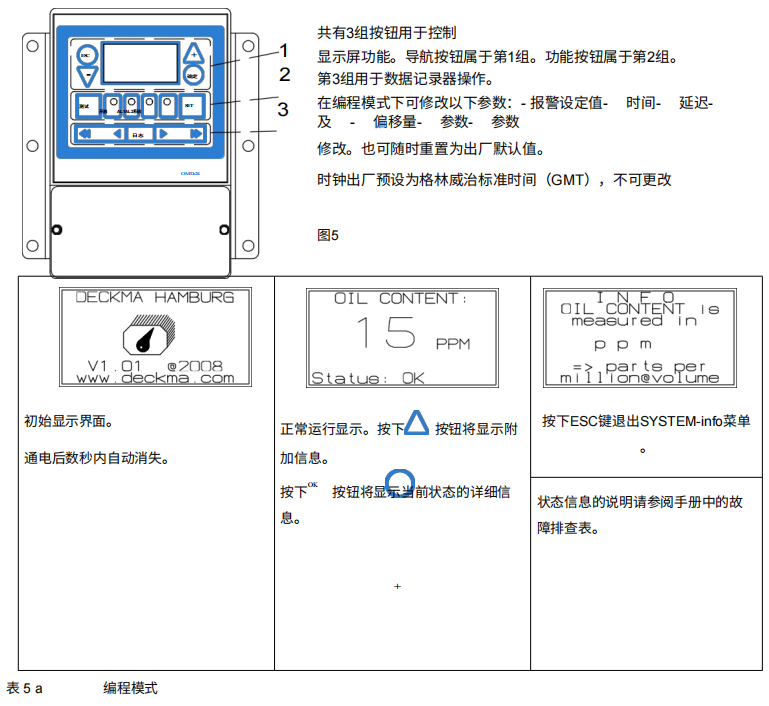

OMD 24的故障提示高度可视化，系统LED指示灯与显示屏状态行可直接反馈故障类型，正常状态下系统LED为绿色闪烁，故障/报警状态为红色常亮，按下面板“OK”键可查看详细故障信息，核心常见故障及对应处理方法如下表，均遵循“先排查外部诱因，再处理设备内部问题”的原则：
故障提示 | 核心原因 | 具体处理措施 |
正常 EE（绿色闪烁，报警） | 样品读数超出范围，油含量过高或样品管污染 | 1. 等待油水分离器处理后油含量恢复正常；2. 拆卸电极盖，用专用清洁刷清洗样品管，清除内壁油污与杂质 |
FW!（绿色闪烁，报警） | 淡水模式已启用，为设备清洁/调试状态 | 无需处理，清洁/调试完成后切换至样品水模式即可恢复正常监测 |
取样? EE（红色常亮，报警） | 无法测量样品，无水进入、油含量过高或样品管无法透光 | 1. 检查样品管路阀门开度与连接是否通畅，确保样品水正常流入；2. 彻底清洁样品管，清除重度油污或堵塞物；3. 排查油水分离器工况，降低进样油含量 |
流量!（绿色闪烁，故障） | 流量开关（端子15/16）未打开，或样品阀杆未在操作位置 | 1. 检查流量开关接线与通断状态，确保端子15/16正常连接；2. 调整样品阀杆至规定操作位置，保证样品流量在0.1-3l/min范围内 |
Com? EE（红色常亮，报警） | 计算机单元与测量单元之间无通信 | 1. 检查两者间的插拔式数据线连接是否松动、脱落；2. 排查数据线是否破损，必要时更换专用通信电缆 |
数据记录?（红色常亮，报警） | 未插存储卡、插入只读卡或新卡未激活 | 1. 插入设备配套的DECKMA专用存储卡（CEMYGU322229）；2. 对新存储卡进行激活操作，替换损坏的只读卡；3. 确认存储卡与系统绑定，避免混用其他设备存储卡 |
Desicc（绿色闪烁，正常操作） | 测量单元湿度严重过高（>30%RH） | 1. 检查干燥器状态，更换失效的干燥剂筒（IEGUGU351636）；2. 确保干燥器盖完全闭合，让新干燥剂充分吸收测量室内湿气 |
湿度（绿色闪烁，正常运行） | 样品温度低于露点，测量室可能发生瞬时冷凝 | 1. 更换干燥剂，降低测量室内湿度；2. 检查样品水温度，避免低温样品导致的冷凝现象 |
内部错误（红色常亮，报警） | 设备内部电子元件或程序故障 | 1. 切断设备电源，重启系统后观察是否恢复；2. 若重启无效，联系RWO制造商或授权人员进行检修，禁止自行拆卸电子元件 |
通用故障处理原则：1. 所有电气故障排查前，必须切断设备24V AC/DC电源，由合格电工操作，避免触电风险；2. 若故障为管路污染、连接松动等外部问题，现场可按手册处理；3. 若为内部电子元件、校准失效等问题，需由RWO制造商或授权人员处理，禁止自行拆卸设备。
三、日常维护要点：分级维护+合规操作，避免校准失效
OMD 24的维护核心是保护光学测量单元与校准精度，设备采用电子封装设计，自行拆卸会导致校准失效、认证作废，因此所有维护操作均需遵循手册要求，分为每周常规维护、特殊污染维护、易损件更换及校准与检测维护四个维度，具体要点如下：
（一）每周常规维护：基础清洁与状态检查，必做项
每周维护的核心是清除样品管轻度油污、检查干燥器状态，确保设备基础监测功能正常，操作步骤如下：
1.用无油水冲洗测量单元，将仪器与样品水、无油水源双重隔离，防止交叉污染；
2.拧下并取下比色皿盖，将专用电极清洗刷（TOIESP313523）插入电极，沿全长上下反复刷洗数次，清除内壁浮油与杂质；
3.重新盖上电极盖，打开洁净水阀门，让无油水流经仪器数分钟，观察显示屏读数是否在0-2ppm之间，若未达标则重复清洁；

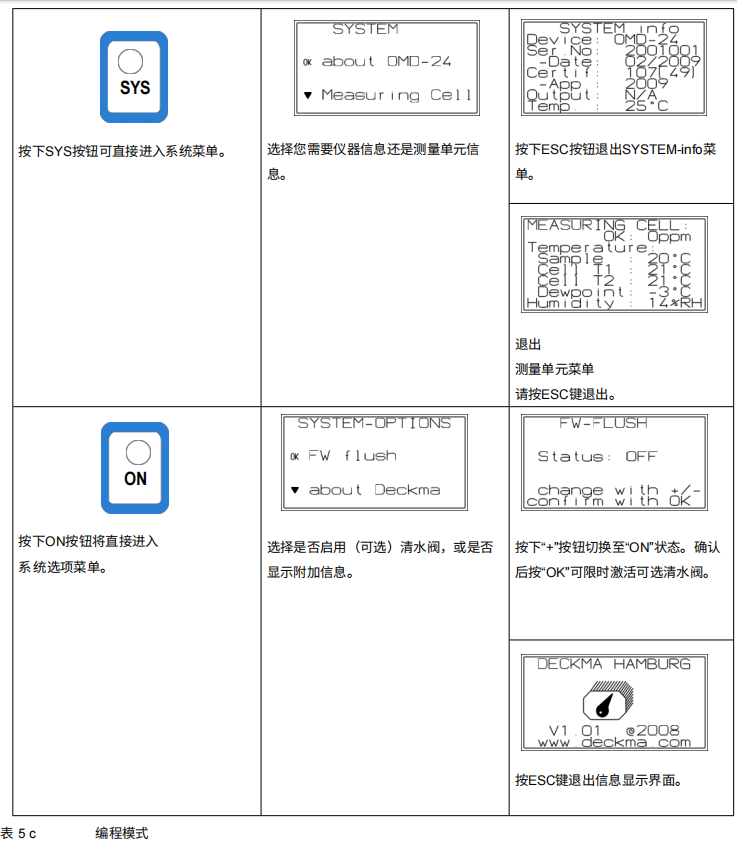

4.按下面板“TEST”键，检查干燥器状态与测量池露点值，露点值需显著低于样品温度和纯净水温度，若干燥器状态显示非“正常”，立即更换干燥剂筒；
5.将切换阀复位至正常运行位置，检查阀门手柄机械联锁是否正常，确保采样水与清水阀门操作顺畅。
（二）特殊污染维护：针对重度污垢的专项清洁
若测量单元玻璃管出现氧化铁沉积（褐色污垢）或钙质沉积，仅清水清洁无效，需采用化学清洁法，操作要点：
1.氧化铁沉积：向玻璃管内注入柠檬酸或新鲜柠檬汁，静置至少12小时，让酸性溶液充分溶解氧化铁，再用清洁刷清除残留污垢，用清水冲洗干净；
2.钙质沉积：用弱酸性清洁剂、柠檬酸或醋注入管内，确保清洁液不外流，根据沉积厚度重复清洁2-3次，每次持续12小时以上；
3.顽固污垢：可辅助使用微研磨性清洁粉或牙膏，但严禁使用强力研磨剂，避免划伤玻璃表面造成永久性测量误差；
4.清洁后用无油水冲洗仪器，确认显示屏读数恢复0-2ppm，方可投入正常使用。
（三）易损件与配件维护：定期检查，按需更换
设备易损件主要为密封件、干燥剂、清洁刷等，无固定更换周期，按状态监测为主，核心要点：
1.O型圈与密封件：检查样品管路、测量单元连接部位的O型圈是否老化、泄漏，配套O型圈套装为SEKIED317244，发现破损立即更换；若安装了手动池体清洁装置（TOIESP313524），定期检查刮水器密封件（SESEED317245），避免清洁时漏水；
2.干燥剂筒：为核心易损件，型号IEGUGU351636，当干燥器状态异常、测量室湿度超标时立即更换，更换后确保干燥器盖完全闭合，让新干燥剂充分吸湿；
3.存储卡：存储卡与设备系统绑定，正常使用时禁止取出，其设计寿命与仪器一致，满容后自动覆盖最旧数据，无需更换；若存储卡故障，需更换RWO专用卡，禁止使用其他设备存储卡；
4.清洁工具：专用电极刷、池体清洁刷定期检查是否磨损，随船配备标准备件套装（SPSVIE318306），及时补充损坏工具。
（四）校准与检测维护：严格遵循IMO规范，禁止自行操作
OMD 24出厂时已完成工厂校准，零点参数可现场微调，但整体校准仅能由RWO制造商或授权人员执行，核心维护要点：
1.零点微调：若清水状态下显示屏读数偏离0-2ppm，可在编程模式下通过“设置-偏移量”调整零点，调整前需确保测量池内充满无气泡的纯净水；
2.校准与重复性检查：关闭电源并停止水流，清洁样品管后用清水冲洗，开机后确认零点在±0范围内，纯净水读数为0ppm±2ppm，若超出范围需联系制造商校准；

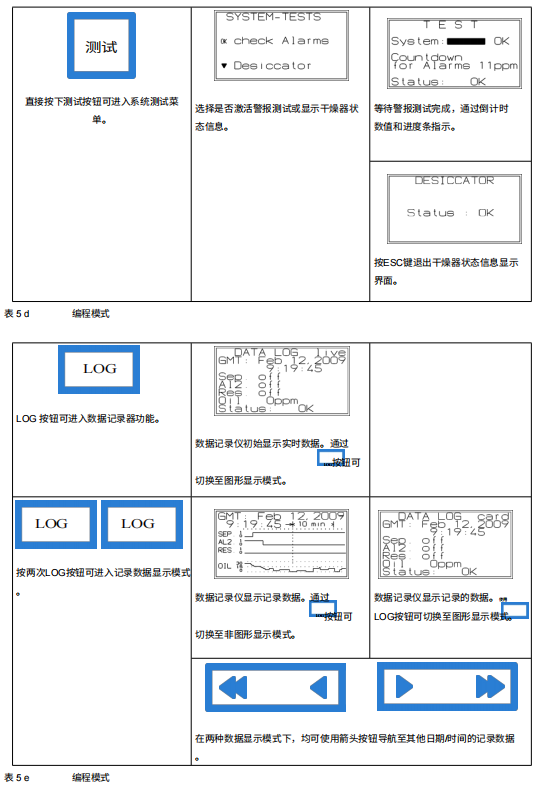

3.港口国与分类检验：设备自带自检程序，按下“TEST”键可启动功能测试，将报警触点置于报警状态，从30ppm倒计时至实际测量值；检验时需确保样品含油量低于15ppm，且所有测量条件正常，测试完成后保留校准证书（含上次校准日期），供港口国查验；
4.IOPP证书换证检验：按MEPC.107(49)要求，换证检验时需由制造商或授权人员核查设备准确度，或直接更换已校准的测量单元（IEPOGU327213），船上需留存校准证书备查。
（五）日常操作禁忌：避免设备损坏与校准失效
1.严禁拆卸设备任何密封部件，否则将导致校准失效、IMO认证作废；
2.清洁时仅可使用快速分离型洗涤剂/清洁剂，避免残留清洁剂影响测量精度；
3.若遇结冰情况，需将测量池完全排空，防止冻裂玻璃管与光学元件；
4.电气连接完成后，立即关闭前面板，防止仪器内部进水导致短路故障；

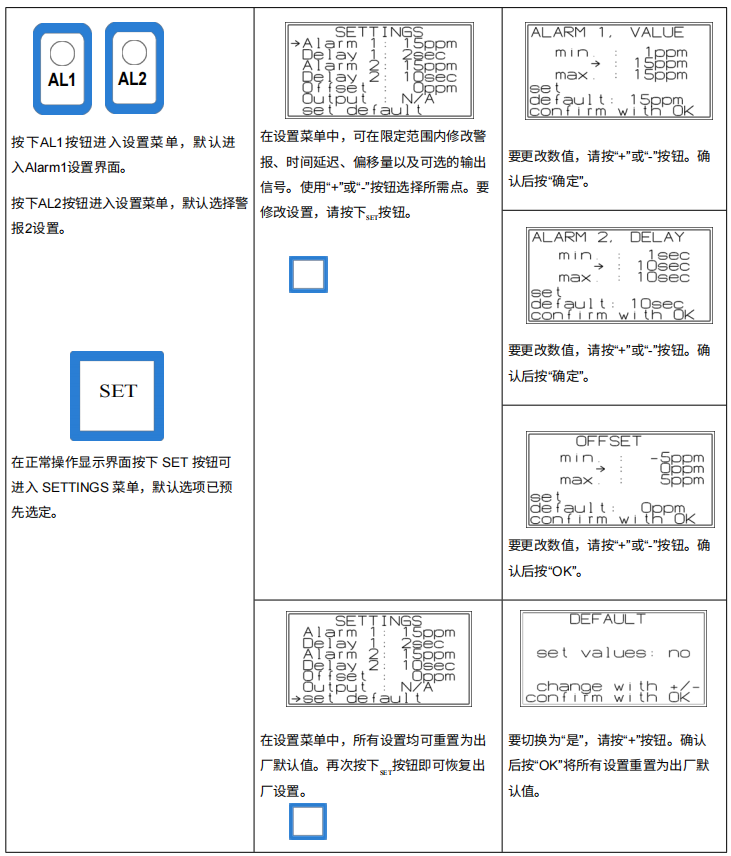

5.编程模式下仅可调整报警延时、零点偏移量等参数，严禁修改核心校准参数，报警回路1设定值需比回路2至少低1ppm，且均不可高于15ppm。
四、维护与服务补充说明
1.随船备件建议：配备RWO官方标准备件套装（SPSVIE318306），包含3个电极刷、1个干燥剂滤芯、3套O型圈及1个配件盒，满足日常维护需求；
2.设备更换服务：若设备发生严重故障，可向RWO订购更换用监视器，故障设备需在30天内寄回，仅收取维修校准费，超出期限将收取全额设备费用；
3.保修条款：设备保修期为安装后12个月或出厂后18个月（以先到为准），易损件除外，拆卸或破坏密封标识将导致保修失效；
4.专业服务联系：设备检修、校准、电子元件更换等工作，可联系RWO维修与服务部门，电话49-421-5370 5704，传真49-421-53705448，联系时需提供设备序列号（计算机单元与测量单元铭牌上标注）。
总结
RWO OMD 24型15ppm监测仪的高效运行，核心依赖散射光测量法的精准检测、基于显示屏提示的故障快速排查与分级化的合规维护。日常操作中，需严格遵循IMO规范与设备手册，避免自行拆卸与违规校准，通过每周常规清洁、特殊污染专项处理、易损件状态监测，确保设备始终处于正常工作状态；故障处理时依托可视化提示，先排查外部管路、连接等问题，再寻求专业技术支持，最终实现船舶舱底水排放的合规监测与设备的长期稳定运行。
