中水多波束声呐的三国演义：挪威双雄+丹麦猛将，深海测绘界的顶流Battle

如今的中水多波束江湖，正上演着一出精彩的三国大戏：挪威Kongsberg如曹魏，家底厚、技术硬，稳坐行业宗主之位；丹麦Teledyne Reson似东吴，兵多将广、适配性拉满，凭两款猛将称霸一方；挪威Norbit则像蜀汉，走精兵路线，小巧精悍却爆发力十足，成了异军突起的黑马。

三家豪强各怀绝世神兵，在中深海测绘的战场上各领风骚，今天就来唠唠这出“中水多波束声呐三国”的精彩对决，看看谁的神兵能称霸中水江湖！

图1.全球主要海域水深分布图

作为海洋声呐界的“百年老店”，挪威Kongsberg就像三国里占据中原的曹魏，手握核心技术、坐拥全套产业链，旗下的EM712系列更是堪比“方天画戟”的绝世神兵，一杆在手，中水测绘的硬仗全能打，妥妥的行业标杆般的存在。

这杆“长戟”可不是单一款式，而是量身打造了“五虎上将”配置：标准版EM712拉满性能，EM712S专攻浅海，EM712RD限定600米水深，还有专为无人船设计的EM712 USV——直接把水面电子设备塞进“水下枪柄”，完美解决无人船空间小的痛点，细节拉满到极致！

它的核心硬实力更是无可匹敌：40-100kHz频率自由切换，像长戟的“可换戟头”，200-3600米水深通吃，最大扫测范围达4400米；单ping最多爆出1600个波束，相当于一枪刺出千点寒芒，在深海里铺出一张超高精度的“探测网”。

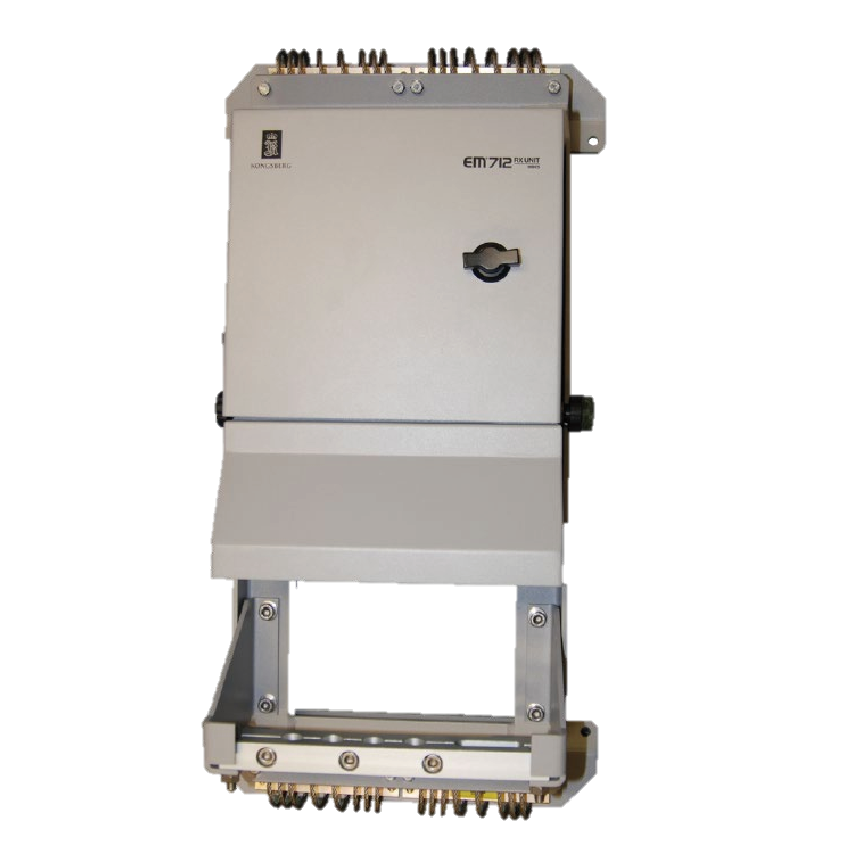

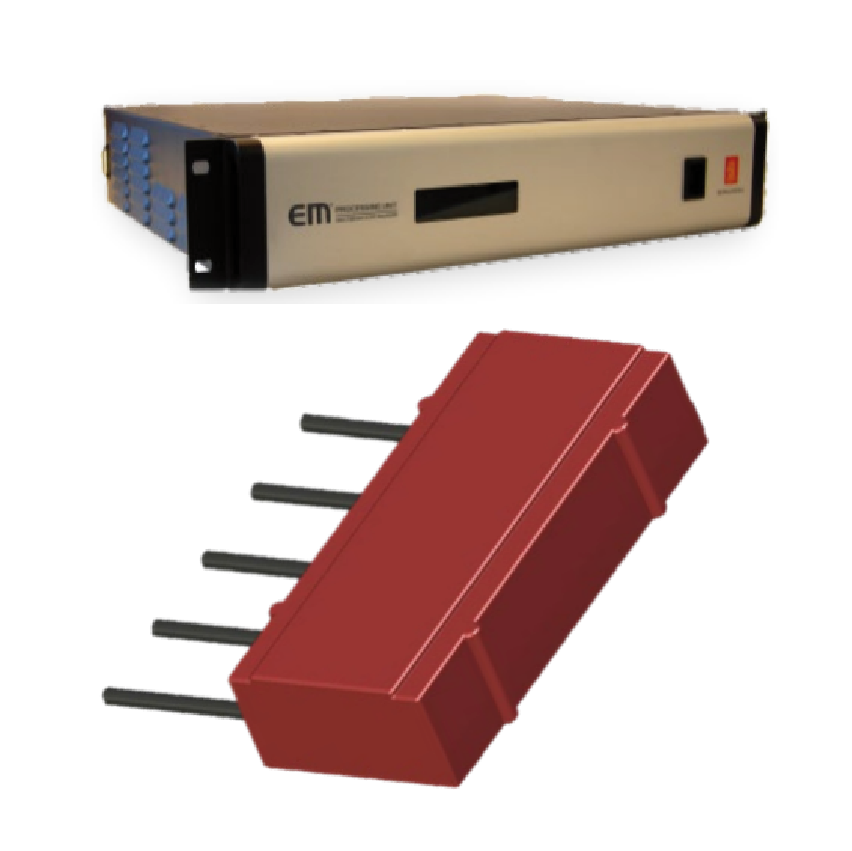

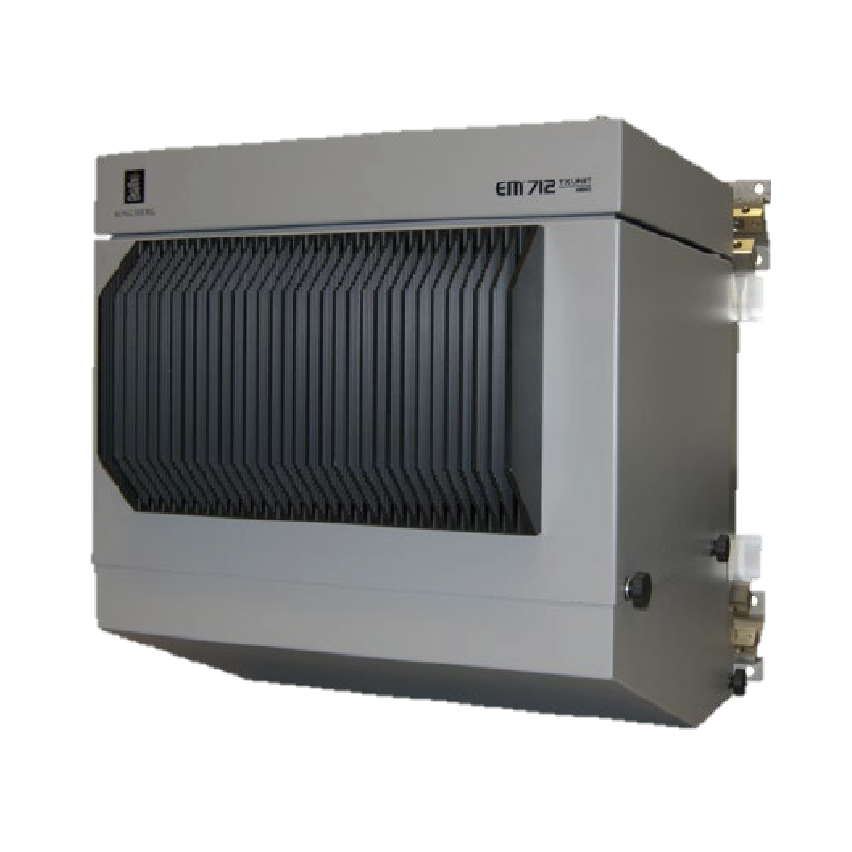

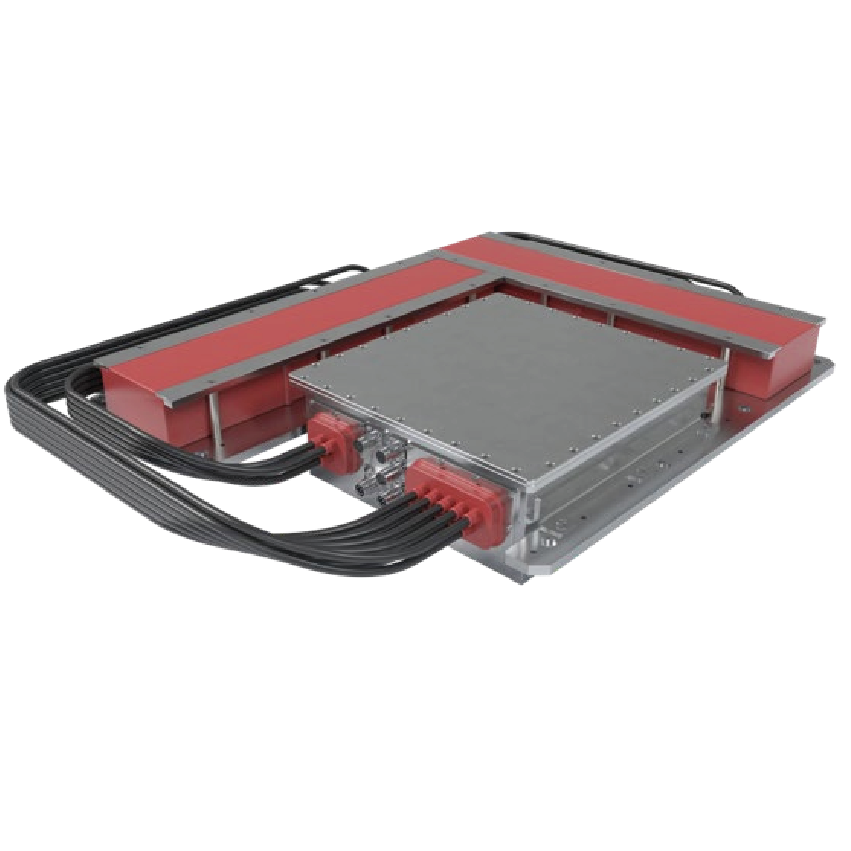

图2. EM712中水多波束系统组成

更绝的是它的“战场稳定”绝技：横摇±15°、纵摇±10°、偏航±10°全姿态实时校正，哪怕海上风大浪急，船身晃得像醉汉，测出来的数据依旧干净清晰，远超IHO S-44 1A级精度标准；复合陶瓷换能器+发射扇区分割技术，再加上近场聚焦，直接把多反射干扰摁在地上摩擦，测出来的海底地形，连“像素点”都透着精致。

作为老牌宗主，Kongsberg的EM712早已成了全球海洋调查、大型深海测绘项目的“标配神兵”，毕竟家底厚、技术硬，出手就是天花板级别，专治各种中水测绘的“疑难杂症”！

SeaBat D100堪称中水测绘界的“青釭剑”，轻巧锋利、适配性拉满，主打10-3000米水深，把“高效、便携、稳准”刻进了DNA，专治各种测绘场景的“适配焦虑”。

它的设计主打一个“为打工人减负”：19英寸机架式架构，不管是船员船永久安装，还是临时找艘船“客串”测绘，甚至装在无人船上当载荷，都能快速部署，堪称“即插即用”；44-60kHz的工作频率，单ping最多1024个测深点，横摇±15°、纵摇±10°的运动补偿，再加上主动多ping技术解决偏航盲区，哪怕在复杂海况下，也能稳稳输出高精度数据，测深、侧扫、背向散射、水柱数据一手抓，真正的“一站式测绘”。

模块化换能器更是它的“点睛之笔”，1°×1°、1°×1.5°、2°×1.5°三种波束宽度可选，想测精细点就调窄波束，想快速扫大范围就调宽波束，完全适配不同的调查需求，对于需要频繁换平台、跑野外的测绘团队来说，简直是“梦中情剑”！

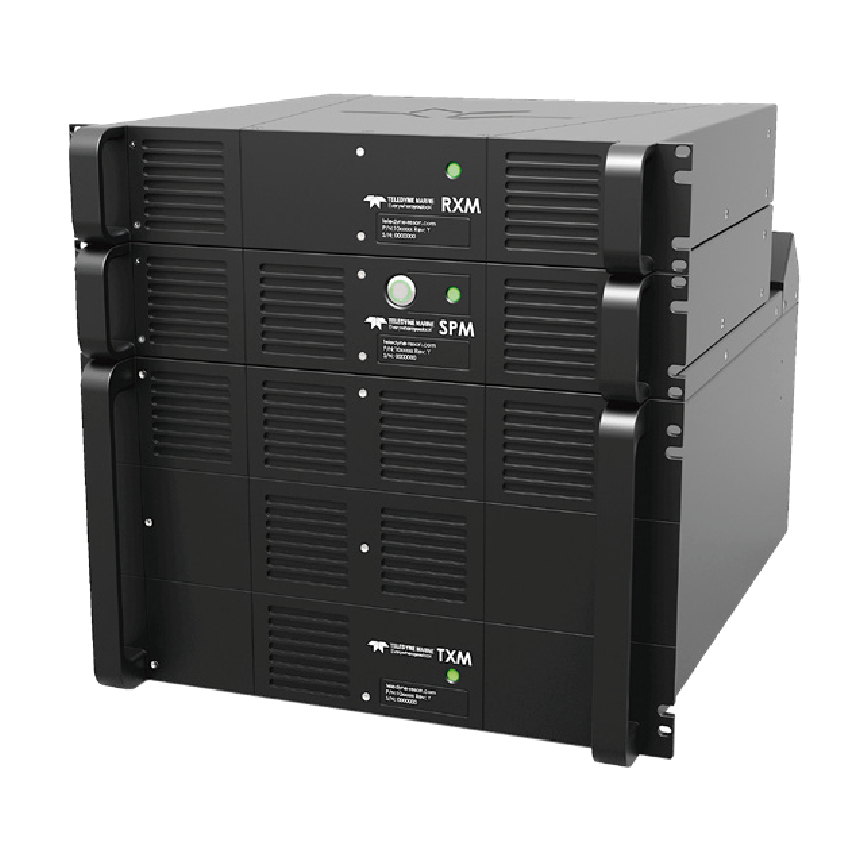

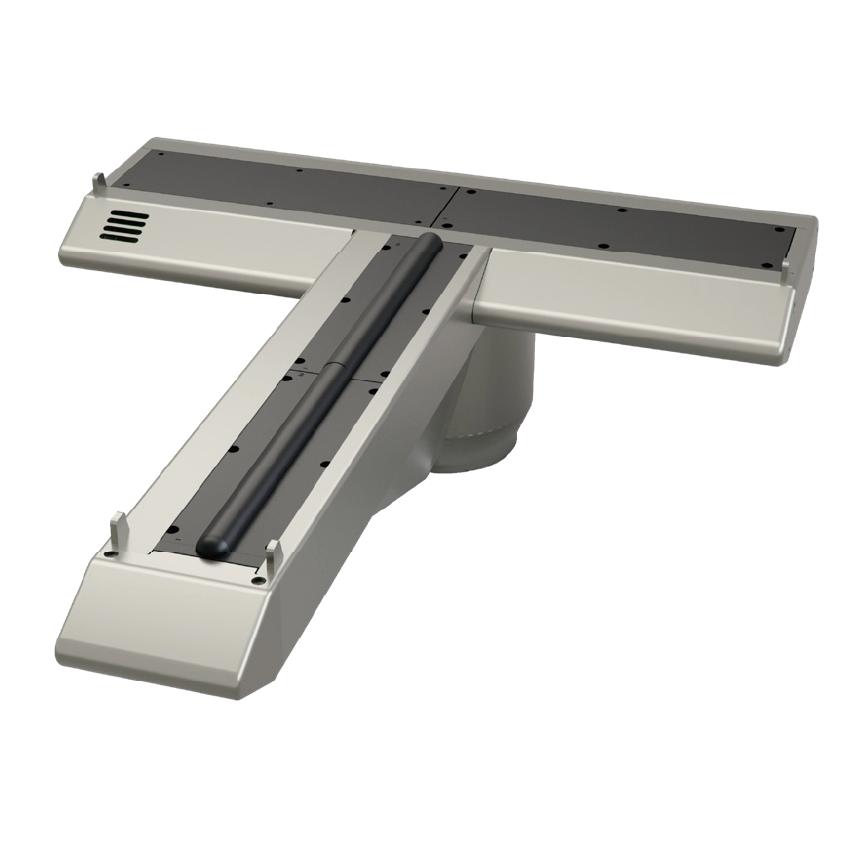

图3. SeaBat D100中水多波束系统组成

如果说SeaBat D100是主战剑，那HydroSweep MD/50就是专攻5-2000米中浅水的“短柄尖刀”，小巧灵活却精准度拉满，特别适合近岸大陆坡、浅海洋盆的精细化测绘。

这把“尖刀”的独门绝技是4x多脉冲技术，一次发射4倍Ping扫描带，哪怕船速再快，也能实现无间隙测绘，效率直接拉满；52-62kHz的频率搭配高阶波束形成算法，单ping能出960个测深点，最大距离分辨率6cm，海底的细微地形、沉积物分布都能看得一清二楚；横摇±15°、纵摇±10°、偏航±5°的全维度补偿，再加上侧扫、背向散射、水柱分析全数据采集，把中浅水深的测绘做到了“极致精准”。

更贴心的是，它还支持多种脉冲类型和数据格式，能和主流导航测绘软件无缝衔接，操作零门槛，堪称测绘新手的“友好型神兵”，江东猛将的实力，果然主打一个面面俱到！

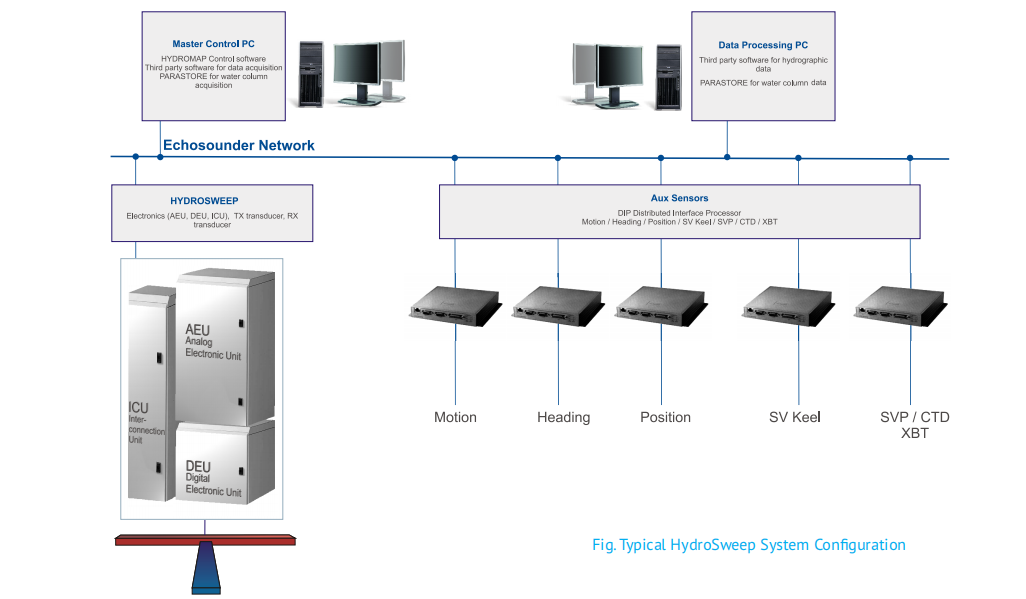

图4.HydroSweep MD/50中水多波束系统组成

同为挪威品牌的Norbit，堪称中水江湖里的“蜀汉”，不靠家大业大，走“精兵强将”路线，旗下的WINGHEAD系列B59S和B57S就像一对“雌雄双剑”，一剑攻中深水，一剑守中浅水，不同于EM712和D100等低频声呐多波束，B59S和B57S除了具有具备深水探测的低频，还集成了200Khz的高频换能器，因此在近海浅水可以做到三家中最高分辨率。

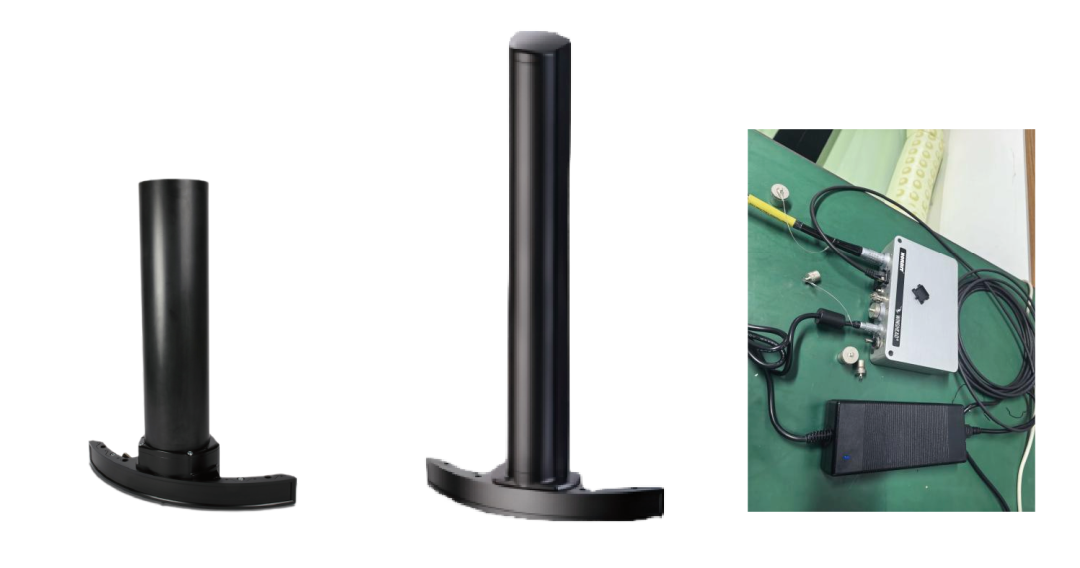

而且，WINGHEAD系列的物理尺寸和便携性也做到了三家之最，从图中可以看出这款甲板单元没有庞大的机柜，而是把接收发射机和处理单元全部用高端集成电路分散在湿端换能器内部和A4纸大小的干端中。Norbit以超紧凑的机身、超高的分辨率和超强的适配性，在豪强环伺的江湖里杀出了一片天。

B59S是Norbit的中远海主力，专攻60kHz下2500米的中水核心区，妥妥的“破军之戟”，最牛的是它的超高分辨率——60kHz下距离分辨率7.5cm，200kHz下更是达到1.8cm，相当于能看清深海里的“细枝末节”，海床的微小起伏、管道的细微变形都能精准捕捉，堪称深海精细化测绘的“天花板”。

更让人惊艳的是它的“小巧身材”：换能器空气中仅30kg，单人就能部署，还支持侧弦安装、船底安装，功率消耗不到100W，省电又便携，完美适配中小型调查船和无人船；单ping1024个动态聚焦波束，还能选装2048波束，横摇、纵摇稳定拉满，偏航稳定可选，反散射、侧扫、水柱数据样样有，甚至还自带管道模式、沉积物分类功能，堪称“一机多用”的全能戟！

B57S则是专攻0.2-1200米浅中水深的“守御之剑”，把“小巧精悍”做到了极致，空气中换能器仅18kg，比B59S更轻巧，小型无人船、快艇都能轻松安装，堪称“轻装上阵”的典范。

它的分辨率更是逆天：40kHz带宽下距离分辨率不到20mm，100kHz中心频率可在70-250kHz灵活切换，想测多细就能测多细；ping率最高60Hz，扫测速度超快，还远超IHO特殊精度标准，不管是近岸测绘、管道检测，还是浅海生态调查，它都能轻松胜任，真正的“小机身干大事”！

Norbit这对“双剑”，完美填补了小众场景和轻量化测绘的需求空白，就像蜀汉的精兵，人数不多但个个能打，新生代黑马的爆发力，果然不容小觑！

聊完三家豪强的绝世神兵，这出“中水多波束三国演义”的看点也一目了然了：

✅ 曹魏Kongsberg EM712方天画戟：技术拉满、性能天花板，3600米最大测深+1600波束超高精度，适合追求极致性能、需要覆盖中深水深的国家级海洋调查、大型深海测绘项目，预算充足选它准没错；

✅ 东吴Teledyne Reson 刀剑合璧：SeaBat D100通吃10-3000米全场景，HydroSweep MD/50专攻5-2000米浅中精细测绘，适配性拉满、部署省心，适合频繁换场景、追求高效实用的测绘团队，近岸到中远海全覆盖；

✅ 蜀汉Norbit 双剑齐出：B59S攻2500米中远海高分辨率测绘，B57S守1200米浅中水深轻量化调查，小巧便携、低功耗，适合小型团队、轻量化调查、特色场景（如管道检测、海上风电、无人船作业）。

其实在海洋测绘的江湖里，没有绝对的“天下第一”，只有最适合的“神兵利器”。挪威双雄+丹麦猛将的三国鼎立，本质上是技术的百花齐放，也正是因为这份激烈的竞争，才让中水多波束声呐的技术不断升级，让我们能更清晰地看清200-5000米的深海世界。

毕竟，人类对海洋的探索永无止境，而这些默默耕耘的声呐“神兵”，就是我们伸向深海的“眼睛”，带着我们解锁更多海洋的奥秘。相信在未来，这场“声呐三国演义”还会继续升级，更多黑科技也会不断涌现，让我们一起期待深海测绘的下一个精彩瞬间！

评论区留下你的选择，聊聊你心中的“声呐战神”！
