产生氢气的地方，用什么IMO标识？

一 英文标准翻译与专业含义

Space monitored by gas detector(s) 的标准航海中文翻译，应为设有气体探测器监测的处所。这个翻译方式，在船舶行业里是比较规范和通用的表达，也与 IMO 所建立的标准图示体系保持一致。

在很多船舶文件中，有时也能看到，设气体探测装置监测的处所，这样的写法，两种说法本质上是一样的，没有区别。

这里需要注意的是，这句话强调的重点，并不是某一个单独设备，而是整个空间的状态，说明这个处所，已经被固定的气体检测系统，纳入持续监控范围。

对船员来说，当看到这样的标识时，就意味着，进入这个空间前要提高警惕，意识到这里可能存在气体方面的风险，同时要留意报警系统是否正常。

对船级社和主管机关来说，这样的表述主要用于，确认该空间确实配置了必要的气体检测装置，并且已经在防火控制图中，清楚地标示出来，方便检查和核对。

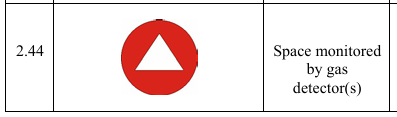

二 该图示的含义 红圆加白三角

这个图示，由红色圆形背景和一个白色向上的三角形组成，是 IMO 防火控制图标准符号体系中的一种。

红色，在这类图纸中，通常代表与消防或安全有关的内容，而白色向上的三角形，则表示与气体探测有关的功能。

当这两个元素组合在一起时，表达的就是，该空间设有气体探测系统，并且处于持续监测之中。

这个符号真正想表达的，是一个空间具备某种安全功能，而不是某个单独设备的具体位置。

很多人在初次接触防火控制图时，往往会把它理解为某个气体探头安装的具体点位，但实际上，从标准的使用逻辑来看，它代表的是整个空间的状态。

换句话说，只要一个房间或封闭空间内，安装了固定的气体检测系统，并对这个空间进行持续监测，那么，就应该在这个空间范围内，标示这个符号，用来提醒所有看到图纸的人，这里属于气体监测区域，需要特别注意。

三 为什么 BWTS 氢气探头可以用这个标识

在一些压载水处理系统中，特别是采用电解方式运行的系统，在处理压载水的过程中，可能会产生氢气。

氢气属于可燃气体，如果在封闭空间中积聚，一旦浓度达到一定程度，就可能形成爆炸性环境，因此，这类系统通常会配置氢气探测器，对氢气浓度进行连续监测。

从图示标准的角度来看，目前 IMO 的防火控制图符号体系中，并没有专门为氢气探测器单独设计一个独立符号。

在这种情况下，所有用于监测可燃气体或有害气体的固定检测系统，都会统一归入气体探测这一大类进行表示。

因此，当船级社要求，在防火控制图中，标示压载水处理系统所在区域时，使用 Space monitored by gas detector(s) 这个符号，是符合标准逻辑的，也是在行业中普遍采用的做法。

对于产生氢气的压载水处理设备来说，这样的标识，可以明确地告诉读图人员，这个空间存在气体积聚的可能，同时，已经安装了相应的监测设备，从设计审核和安全评估的角度来看，这是一种合理而且被广泛接受的处理方式。

四 这个符号的真正作用 很多人误解

在实际工作中，这个符号最常见的一种误解，就是被当作气体探测器本身的安装位置来看待。但从标准的含义来看，它表达的是空间的监测状态，而不是具体某个设备的点位。

当防火控制图上，某个房间或封闭空间内标有这个符号时，它真正的意思是，这整个空间都处在气体探测系统的监控之下，而不是只有某个角落安装了一只探头。

这个理解上的差别，在实际应急情况下会带来很大的影响。当出现气体泄漏或报警时，船员应该意识到整个空间都有潜在危险，而不是只把注意力集中在探头附近的位置。

此外，当岸上的消防人员或者检查人员，查看防火控制图时，他们最关心的是，哪些空间存在气体风险，以及这些空间是否具备气体监测能力，而不是必须确认每一只探头的具体安装点。

因此，这个符号真正发挥的作用，是帮助大家在第一时间识别风险空间，为后续的应急判断和行动提供可靠的信息，而不是作为设备安装的精确定位标志。

五 典型使用场景 非常重要

这个符号，在船舶上的应用其实相当常见，主要集中在那些可能存在气体风险，或者可能产生有害气体的封闭空间中。

例如，二氧化碳灭火系统的储存间，就是最典型的场所之一，因为一旦发生二氧化碳泄漏，很容易对进入人员造成窒息危险，所以，通常会在这样的空间内，安装气体检测装置，并在防火控制图上标出这个符号。

电池间，也是一个很常见的应用区域，特别是在电池充电过程中，可能会产生氢气的情况下，设置气体检测并在图纸上进行标识，是一种常规做法。

油漆间和溶剂储存间，同样属于典型区域，因为，这些地方通常会存在挥发性的可燃气体，所以，也常常需要配置气体检测系统。

制冷机房，在使用某些制冷剂时，如果发生泄漏，也可能对人员健康产生影响，因此在不少船舶设计中，也会在这类空间设置气体检测装置。

随着船舶技术不断发展，压载水处理系统设备间，逐渐成为一个新的典型场所，尤其是采用电解方式运行的系统，在工作过程中可能产生氢气，使得这一空间，越来越多地被纳入气体监测的范围。

通过在这些关键空间，统一使用这个符号，可以让船员以及外部应急人员，在查看图纸时，迅速识别出潜在的气体风险区域，从而，在日常操作或紧急情况下，做出更加安全和有效的判断。
