数据库主机失控 3 昼夜！ VCU 管路堵死，竟是冰区航行这一疏忽所致
船舶讲武堂技能快速提升学习资料购买，点击下方链接获取详情！
船员专属实战资料，无网也能学...新手入门、老手提升、职务晋升好帮手！
XX轮主机型号为WARTSILA 6RT-FLEX-50，采用6缸结构，每缸配置1只VCU（阀控单元，VALVE CONTROL UNIT）。主机排气阀的关闭由WECS-9520电子控制系统调控，具体工作流程为：FCM-20模块发出控制指令，传递至各缸VCU，再由VCU执行对排气阀开关的精准控制。本文结合该轮主机排气阀关闭故障实例，详细阐述VCU工作原理，深入分析故障成因及解决过程，总结经验教训，为同类主机排气阀故障处置及安全运行提供指导。
一、故障概况：主机突发故障无法正常运行
2013年2月13日，XX轮航行过程中突发主机故障，具体经过如下：
11:45，船舶驶离营口仙人岛顺岸2泊，当时前、后吃水分别为4.8m/7.0m；12:30，引航员在仙人岛主航道离船，此时主机运行正常，主机油底壳滑油油位为56.5格。
12:35，主海水泵突发低压报警，经检查确认主海底滤器被冰堵。机舱立即向驾驶台报告，请求慢车航行，驾驶台指令船舶以前进二速度继续航行。
13:05，海底滤器冰堵加剧，机舱低温冷却淡水、主机高温淡水、辅机高温淡水相继报警，机舱再次请求主机停车，但因船舶处于仙人岛主航道内，船长不同意停车，仅允许微速前进。轮机长紧急下令清洗海底滤器，发现滤器内布满碎冰，清洁装复后打开海底阀，海水仍无法正常进入；再次拆解滤器后，发现海水进口管路已完全堵塞。为冲通冰塞管路，只能打开海底阀将大量冰水混合物冲入舱底，同时交替清洗高、低位海底滤器，但冰堵问题反复出现。
期间，主机滑油高温（70℃）、扫气箱高温相继报警，机舱舱底冰水混合物不断堆积，主机飞轮运转时携带海水四处飞溅，工况持续恶化。13:50，船舶驶离仙人岛主航道；14:00，船长同意主机停车，安排清洗海底滤器，并指令大副调整压载水至6m/8.4m。
15:00，主机滑油净油机出现水分高报警，复位后净油机恢复正常。此时测量滑油循环柜油位为59格，因刚调整完压载水，吃水差发生变化，该油位异常未引起工作人员重视。
待机舱舱底水收集干净后，16:30，机舱通知驾驶台准备开航，试车时主机出现WECS-9520报警及各缸排气阀故障报警（ME EXH. VALVE # FAIL），排气阀无法正常开启，主机彻底无法运转。
二、WARTSILA 6RT-FLEX-50主机VCU工作原理

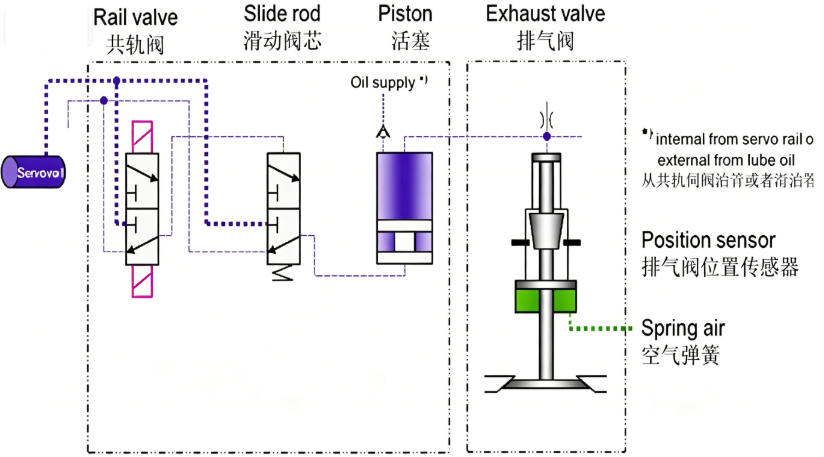

VCU作为主机排气阀控制的核心部件，其结构及工作原理直接决定排气阀的运行状态，具体如下（对应图1 VCU结构原理图、图2 VCU工作原理图、图3 排气阀关闭总体原理图）：

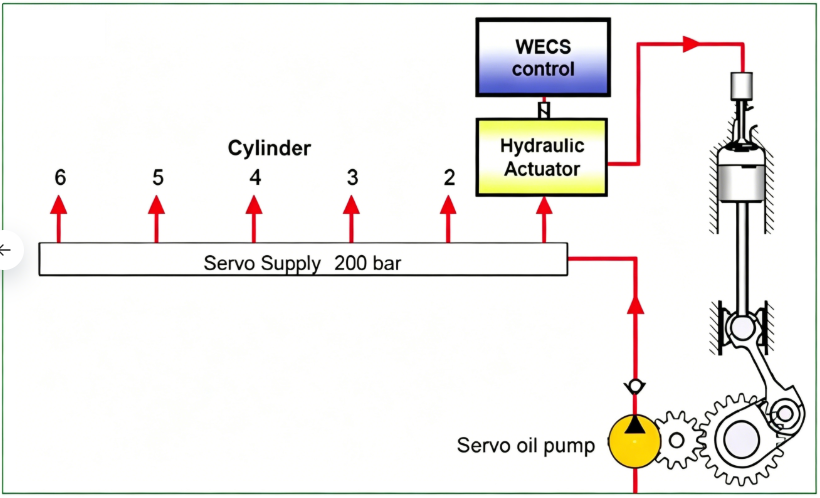

图3
主机起动运转后，SERV OIL RAIL（伺服油轨）的油压需维持在120bar~200bar，排气阀的开关由WECS 9520控制系统调控，具体由每缸的FCM-20模块负责发出控制指令。
1. 排气阀开启：当需要开启排气阀时，共轨阀（RAIL VALVE）上部电磁阀得电，上部通道导通，滑动阀芯上移，伺服油驱动工作活塞向上运行，滑油通过排气阀驱动油腔，推动排气阀开启。
2. 排气阀关闭：当需要关闭排气阀时，共轨阀下部电磁阀得电，排气阀驱动油腔通过伺服回油管放油，排气阀在空气弹簧的作用下复位关闭。回油管设有2～3bar的背压（由图1中RAIL VALVE的节流元件实现背压缓冲）。
3. 滑油补偿：另有一路主伺服油通过止回阀（对应图2 piston oil supply、图1 by-pass orifice for filling up of actuator pipe）供给至VCU执行活塞上部的排气阀液压驱动油腔，用于补偿通过排气阀驱动上部节流孔（图2 exhaust valve part orifice）流失的滑油，确保驱动油腔压力稳定。
三、故障原因分析
针对主机排气阀无法开启的故障，结合VCU工作原理及航行工况，逐步排查分析，最终确定核心成因，具体过程如下：
（一）前期工况异常导致油质恶化
船舶在冰区航行时，高、低位主海底滤器及主海水管路相继发生冰塞，冲洗管路过程中，大量冰水混合物冲入机舱舱底，导致机舱温度急剧下降。事后检查发现，主机曲拐箱与滑油循环柜之间的密封垫圈老化，少量冰水混合物渗漏进入滑油循环柜；且主机停车仅1小时后便重新开航，滑油温度由之前的70℃骤降至29℃，导致滑油黏度急剧上升，同时伴随滑油乳化、油质恶化，为后续管路堵塞埋下隐患。
（二）初步排查陷入误区
排气阀无法正常开关，初期优先怀疑VCU内2只节流元件脏堵（图1中RAIL VALVE与BY-PASS处的ORIFICE），拆检后发现节流元件清洁无杂质，未发现异常。随后，工作人员开展了一系列全面排查及处置措施，包括：彻底清洁主机系统循环柜、更换11m³系统油、将滑油温度加温至50℃、更换报警缸的FCM-20模块、清洁主机主滑油管路（含20um主系统油自清滤器）、清洁伺服油管路（含6um伺服油滤器清洁及滤芯更换）、吊缸检查主机排气阀总成等，但多次试车后，故障仍未解决，主机无法恢复正常，排查工作陷入僵局。
（三）核心故障定位：VCU供油管路脏堵
重新细致研读VCU原理图（图1），结合工作原理推测：排气阀驱动油腔（Actuator pipe）可能存在空气，或图2中oil supply（供油）管路存在脏堵，而非节流元件故障。结合图4 XX轮VCU实物图，采取以下排查措施：

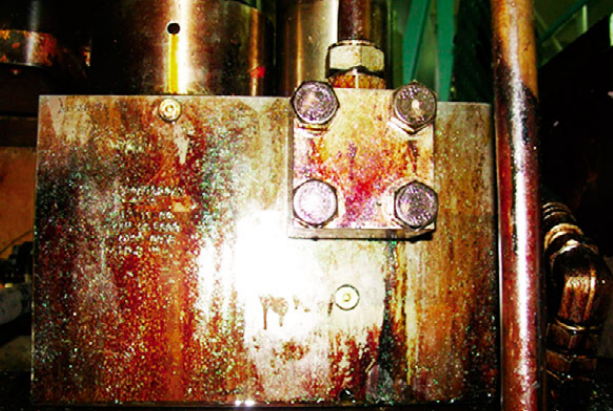

开启主机日用伺服油泵（压力90bar），打开图1中by-pass orifice（用于填充执行器管路、补偿预期滑油损耗）的旋塞（对应图4 VCU实物下部内螺角旋塞），抽出orifice（操作时需注意防范90bar伺服油喷出，存在安全风险）；随后合上主机盘车机进行盘车，初期oil supply管路无油流出，确认管路存在脏堵。持续盘车10分钟后，90bar油压将管路内脏堵物冲出，检查发现6只缸VCU的oil supply管路均存在严重脏堵。
（四）故障根源确认
经核查，管路内脏堵物主要为：滑油黏度升高后，与之前主机滑油高温（70℃）报警时伺服油管路产生的油漆等杂质混合形成。结合VCU工作原理，图2中排气阀部分的节流元件在正常工作时，主要起到排出排气阀驱动油腔内空气、排气关闭时阻尼缓冲、防止阀件过度敲击的作用。由于oil supply管路脏堵，无法对节流元件运行时流失的actuator pipe（执行器管路）滑油进行正常补偿，导致驱动油腔内混入空气，即便工作活塞正常运行，也无法推动排气阀正常开启，最终引发故障。
（五）故障解决
彻底冲通6只缸VCU的oil supply管路脏堵物后，主机盘车时排气阀启闭恢复正常；随后停止日用伺服油泵，脱开盘车机，主机试车，各项指标正常，故障彻底解决。
四、经验总结与改进建议
本次故障导致主机失控3昼夜，船舶陷入严重危险境地，根源在于人员操作、风险管控及技术能力存在不足，结合故障过程总结以下几点经验教训及改进建议：
（一）强化冰区航行风险管控
XX轮轮机长及轮机部管理人员对冰区航行风险认识不足，存在多项操作失误：一是未投入使用高位海水滤器的机舱冷却海水自循环系统，错失防冰堵的关键防护；二是压载水调配不合理，渤海湾冰层厚度约30cm，艉部吃水未达到7.5m以上的安全标准，导致大量碎冰被吸入海底滤器；三是冰水混合物进入机舱后处置不当，未及时将其排至舱底水柜，未能彻底杜绝冰水渗入主机滑油循环柜的可能。后续需完善冰区航行操作规程，严格执行安全航行标准，强化现场操作管控。
（二）夯实设备技术掌握能力
工作人员对WARTSILA 6RT-FLEX-50主机排气阀及VCU的工作原理掌握不熟练，导致初期排查陷入误区，简单故障未能及时解决，进而扩大为主机失控的严重后果。后续需加强设备技术培训，重点熟悉核心部件的工作原理、故障排查方法，提升工作人员的应急处置能力。
（三）提升管理人员技术素质
该船轮机管理人员自身技术素质有待提升，对设备故障的分析、判断及处置能力不足。需建立常态化技术学习及考核机制，定期开展设备故障案例分析，提升管理人员的专业技能，确保在突发故障时能够快速、准确定位问题，妥善处置，保障船舶安全运行。
