本文针对6S50MC主机配套ALPHA纯电子气缸注油器突发故障及误判情况，全面复盘故障现象、应急处置、根治流程，深度剖析故障根源及误判核心原因，提炼实操经验与预防建议，为同类设备故障排查、应急处置提供参考。本次故障因单缸反馈探头异常引发，伴随多组报警干扰及辅助功能异常，经应急处置及针对性检修彻底解决，期间暴露出轮机员对该电子注油器系统逻辑、报警含义掌握不足等问题。

一、系统基础概况

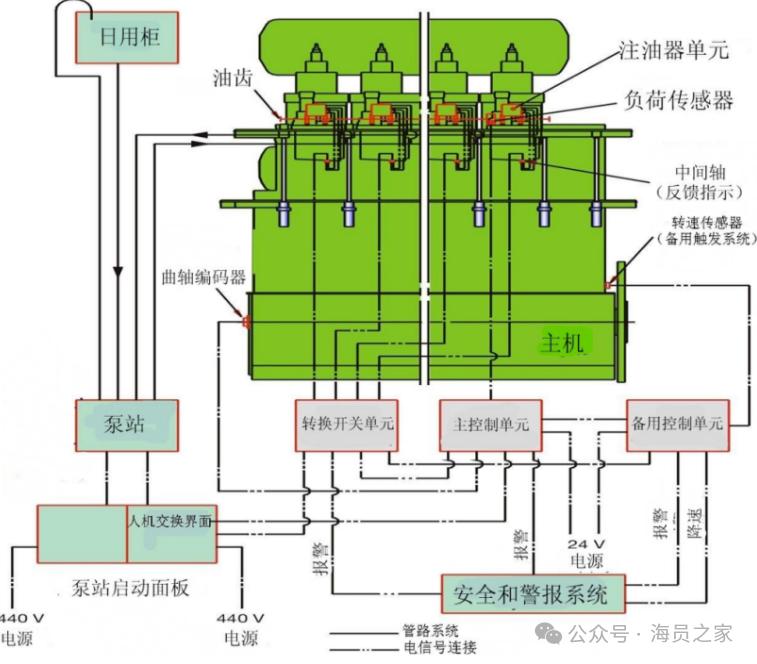

主机型号：6S50MC，全系配置ALPHA 纯电子气缸注油器，无机械备用注油结构，气缸润滑完全依赖电控系统，对传感器、线路、控制单元可靠性要求极高。整套润滑核心组成：泵站 + ALPHA 独立注油单元 + ALCU 注油控制装置 + 负荷变送器 + 主机触发 / 辅触发系统 + 控制面板。

二、故障完整现象

1.船舶在土耳其下引水后，突发ALR7/LAL7报警（第4缸注油器反馈Feedback Failure故障报警）；

2.异常工况：仅第四缸持续大量喷油，其余缸不注油或少量注油；

3.气缸油注油异常，主机无法正常运行，近岸区域而且水深无法抛锚，存在失控风险；

4.停车后，辅助功能失效：预润滑油泵按键无实际输出、无法启动，机旁手动启动油泵可以运行；

5.控制模式：MCU 主控不能自动切换至 BCU 备用控制模式；

6.衍生报警：伴随LAL1/3/5/7/9/11/33/49 等大量历史残留报警，后期检修出现ALR48 编码器角度偏差报警。

三、应急& 根治处理流程

1.初步排查：拆解角度编码器，检查传动机构、机械连接无明显损坏，检查控制箱内保险丝无异常，排除编码器故障；

2.紧急应急措施：近岸漂航，驾驶台要求需紧急动车远离近点岛礁，因一时无法找到故障根源，查说明书，临时短接线路：J52-4 ↔ J22-1绕过故障元件 / 线路，临时恢复信号或供电，屏蔽故障通道，解除时序锁死，临时采取应急注油，恢复主机运行，由于短接后，会加大注油，而且主机停车也一直注油，移至安全水域后拆除短接，停止异常注油。

3.故障锁定第四缸反馈探头、电磁阀回路；找到旧件探头替换测试无效，采用第四缸与第一缸探头对调，可能是探头拆换中清洁，试车后注油系统恢复正常，确认故障根源为4 缸反馈探头异常或脏污；复位报警，残留ALR48，其他报警都消除。

4.衍生故障处理（ALR48 编码器角度偏差）因前期拆解编码器固定螺栓，角度偏移触发报警，由于排队过海峡，评估对主机运行损害可控，续航至下港后校正：① 盘车至1 缸上死点，确认飞轮端 Pickup sensor 指示灯常亮；② 松开角度编码器 3 个压紧螺栓，缓慢旋转编码器本体，至中间接线盒TDC 指示灯点亮；③ 固定锁紧编码器螺栓，复核控制箱四路状态指示灯全部常亮；④ 复位系统，ALR48 报警彻底消除，无其他残留报警。

四、核心故障根源深度分析

1.单缸探头损坏引发的反常供油现象（最大误判点），表象误区：第四缸大流量注油，其他缸不注油，假象掩盖探头故障本质，极易误导轮机员排查方向，一下子没了头绪。根源：第四缸反馈探头异常/ 损坏，反馈信号持续异常丢失； 控制逻辑：ALCU 检测到四缸喷油时序未完成，判定工序卡死，持续下发第四缸注油指令； 连锁锁止：系统优先执行第四缸注油，锁定其余五缸注油时序指令；

2.多组杂乱报警爆发原因核心前置故障：ALR29 编码器信号瞬时异常（干扰、线路接触不良、信号波动）； 保护逻辑：ALCU 失去主机转速、活塞角度基准信号，判定润滑工况不安全； 系统动作：触发全域自我保护，禁止气缸正常注油； 报警区分：ALR = 当前活动故障报警，LAL = 历史残留缓存报警，单一核心信号故障，衍生大量历史冗余报警，增加排查难度，查看报警，轮机员也是一头雾水找不到方向。

3.预润滑泵无法启动、短接可正常工作，属于单回路单点输出故障，非ALCU 主控板整体死机；快速替代处置方案：无需短接线路，直接拔插 4 缸注油器电磁阀插头 + ALCU 面板 RESET 复位，清除 ALR7 活动故障，即可恢复预润滑泵正常启停。这次短接，是驾驶台急需用车避开岛礁，也是一种应急处理方法。

4.MCU 不自动切换 BCU 备用模式关键逻辑①BCU 备用模式触发条件：仅针对MCU 主控硬件失效、编码器总信号丢失、多缸大范围故障等系统性严重故障；② 本次故障属性：单一缸体反馈传感器故障，MCU 电源、运算、指令输出完全正常；③厂家设计逻辑：单缸执行器 / 探头故障只触发 ALR 故障报警，禁止盲目切换 BCU，防止备用模式误切换引发更大范围润滑失效。

五、经验总结与预防建议

1.ALPHA 全电子注油系统无机械冗余，注油器系统反馈探头、角度编码器、信号线路为易损高危部件，应常备同款探头，编码器，接线端子备件，氮气储能罐；

2.熟记报警逻辑：单缸反馈故障≠主控失效，MCU不切换BCU,排查应优先考虑单缸的元器件（探头，电磁阀，单缸注油单元），而非编码器或多缸注油器故障；

3.拆装角度编码器后，必须重新校正上死点TDC时，编码器角度，避免角度偏差触发连锁报警；

4.故障排查优先顺序：先清除历史LAL 残留报警，聚焦 ALR 当前活动报警，快速锁定单点故障，减少无效排查；

5.熟知系统保护逻辑：单缸电气故障只会时序锁止，不会触发主辅控MCU/BCU切换，避免操作误区。

由于水平有限请指正，仅供参考。电子注油器平时工作可靠，轮机员对电子注油器经验不足。这里特别感谢工程师的远程指导。

作者：祁老轨
