做电机员最怕什么？不是设备彻底瘫痪，而是它看起来一切正常，却在偷偷坑你。
我是船上的电机员。那天下午上班机工跟我说：“老电，那个生活污水柜有点不对劲，自动位不停机，一直转，你去听听。”
我到那一看，控制箱上旋钮打在“自动”位。排放泵确实在嗡嗡转。这是国产的设备，没有视流镜，肉眼根本看不见有没有水排出。
我先把旋钮拧到“停止”，泵停了。
过了大概二十分钟，随着船上人员用水，柜内液位上升，控制箱面板上“高位报警”红灯亮，蜂鸣器响——这正常。
我把旋钮重新打回“自动”，只听“咔哒”一声，泵顺利起动。
紧接着，大概只过了十几秒，高位报警灯就熄灭了。
排水排得挺快，高位一下就消了，说明泵吸得上水啊。
既然排水正常，高位电极动作准确，那为什么到了低位它就不停机呢？
我开始常规电气排查：
1. 测试低位电极：拆下接线，悬空。接触器释放，泵停。说明控制箱的低位信号接收回路完全正常。
2. 测试高位电极：手动碰地，报警起，泵起。说明高位回路也正常。
逻辑链条断了。电路是完美的。自动化的“大脑”没病，那只能是“眼睛”看到了假东西——低位电极监测有水，所以它才不给停泵信号。
但这怎么可能？高位报警消得那么快，说明泵能把水打下去了啊！打了这么长时间水位怎么可能还淹着低位电极？
当时认为是低位置电极绝缘不好接地监测错误，用表测试又没有问题。
开柜验尸：一根断管制造的死水位
说服轮机长停用装置，打开道门。那股味就不提了。手电筒往里一照，我瞬间就通透了。
排放泵的吸口管，在中间偏上的位置，腐蚀断裂成了两截。
那个断裂口，刚好在低位电极上方一点点。
瞬间，所有的“灵异现象”有了完美的物理模型：

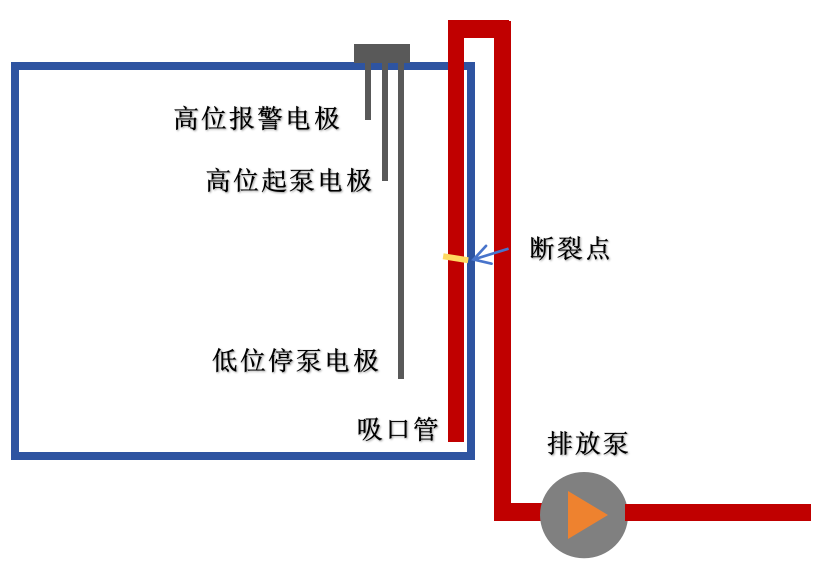

上图为故障原理图
1. 起泵排水阶段：柜内水位高于断裂口，泵正常吸水。由于断裂口以上的水被顺利抽走，液面迅速下降，高位电极露出水面——这就是为什么高位报警消得那么快！ 这证明了泵的性能和管路的上半截是好的。
2. “卡住”阶段：当液面降到断裂口以下，空气进入吸管，泵空转。
3. 低位假象：断裂口以下的那一截死水，永远留在柜底。它不多不少，正好淹没了低位电极。
真相大白：
泵确实在排水，但它只排了上半柜的水。高位电极在柜子顶部，所以它感觉得到水位下降，准时消报警。
低位电极在柜子底部，被那潭吸不走的死水泡着，它只能诚实地告诉控制箱：“大哥，下面还有水，别停！”
解决与反思
换了根新管子，把吸口恢复到底部。试运行：
打自动，高位起泵。
几分钟后，水位降到低位以下，泵稳稳地停了。
---
为什么说这次的“制动原理”被一根管子破坏了？
最后，应要求解释一下生活污水柜电极控制的制动（自动停泵）原理，顺便点出这次故障的电气盲区。
1. 什么是电极式液位控制的“制动”？
制动，在自动化里就是停止执行器。这里指水位降到低位时自动停泵。
它靠的是双位逻辑：
· 动作上限：高位电极接地导通 -> 起泵。
· 动作下限：低位电极断开 -> 停泵。
2. 本次故障的电气等效模型
故障发生时，柜内实际形成了两个独立的水域：
· 上部水域：由高位电极监控，水位变化正常。高位电极能通能断。
· 下部死水潭：由于吸管断裂，这部分水域只进不出，永远淹没低位电极。低位电极永远导通。
对于控制箱里的继电器来说，它接收到的信号一直是：
高位= 0 （没水），低位 = 1 （有水）
在这个状态下，控制箱的逻辑卡死在“排水过程” ，永远走不到 “低位断开停泵” 那一步。
航安！愿每一次诡异的故障，都能被逻辑的闪光点照出原形。
