克令吊操纵室的窗户掉了

事故本身虽然没有造成人员伤亡，但暴露出的技术问题和管理问题，却具有很强的代表性。

类似情况，在近些年多艘安装日本MHI和福岛系列克令吊的船舶上，都曾被反馈过。本质上，属于典型的结构疲劳与细节设计缺陷叠加，长期使用工况后的结果。

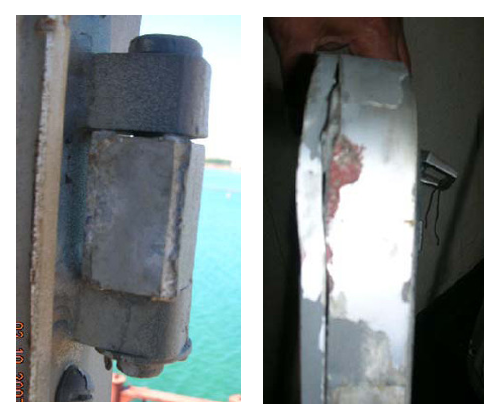

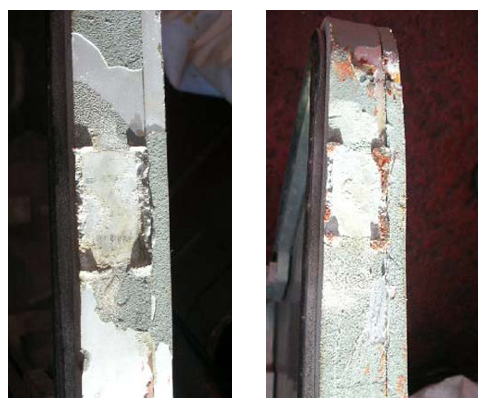

从现场情况来看，窗户脱落的直接原因是，铝制铰链焊缝顶部和底部发生裂纹，并最终断裂。

由于整个窗体，属于自由悬挂形式，受力主要集中在顶部焊缝区域。在长期震动和反复开关过程中，焊接热影响区逐渐形成疲劳裂纹，最终失去承载能力。

这个问题看起来只是一个窗户问题，但实际上它反映的是，海上机械设备中，一个非常典型的疲劳失效规律。

船上的克令吊并不是静止设备。特别是在船舶装卸期间，起重机会持续进行变幅、回转、起升、制动和停止动作。每一次动作都会产生振动和惯性冲击。很多人平时感觉不到这种力量，但对于焊缝来说，它承受的是成千上万次微小循环载荷。

尤其是操纵室边窗这种部位，本身质量不算大，但由于安装在高处，并且靠近起重机回转结构，在吊货和停止瞬间很容易产生晃动。长期下来，焊缝就会出现典型的疲劳裂纹。

铝合金结构在这里还有一个特点。

很多船员对铝结构存在误解，认为铝不生锈，就一定耐久。实际上，铝合金虽然耐腐蚀较好，但它的疲劳性能往往低于钢结构，特别是焊接后的热影响区更容易形成裂纹。

而且铝焊接对工艺要求很高，一旦存在应力集中或者焊脚过渡不好，裂纹扩展速度往往比钢结构更快。

这次事故中提到的设计问题，实际上非常关键。

自由悬挂式顶部铰链设计，意味着窗体重量和开关，冲击几乎都由顶部少量焊缝承担。

底部虽然也有连接，但更多只是导向和稳定作用。长期受力以后 顶部焊缝会反复经历拉伸和弯曲应力。

如果再叠加以下几个实际操作因素，裂纹扩展会明显加快。

首先是起重机作业震动。

克令吊在抓斗卸货和钢材装卸时震动尤其明显。很多老龄船在回转制动瞬间，操纵室都会有轻微抖动。

开过克令吊的船员都知道，有时候甚至能感觉窗框和玻璃在共振。这种长期低幅高频振动，正是疲劳裂纹最典型的诱因。

其次是人为操作习惯。

很多操作者开关窗户时，不会去抓专用把手，而是直接推拉窗框边缘。有时为了通风或者沟通，会快速甩开或者用力关闭。这个动作，对于铰链焊缝来说，会形成瞬间冲击载荷。

在岸上建筑里，这种力量可能不明显。但船上不同。因为起重机本身就处于持续晃动状态，一个简单的甩窗动作，实际冲击力会被放大。

很多船舶检查后发现，裂纹最严重的位置，往往就是操作员最常施力的方向。

第三是海洋环境老化。

海上高盐、高湿、紫外线和昼夜温差，会使铝结构长期处于热胀冷缩状态。尤其澳洲航线，夏季甲板温度非常高，夜间又迅速降温。长期循环后 焊缝区域会逐渐脆化。

另外还有一个容易被忽视的问题。

很多窗框密封胶老化后，窗体会出现轻微松动。这样原本应该均匀分布的载荷，就会集中到局部焊缝区域，裂纹扩展速度会进一步加快。

从管理层面来看，这类问题最大的风险在于，容易被忽视。

船上平时重点检查通常集中在钢丝绳、吊臂、液压系统、限位装置和刹车系统。对于操纵室窗框、铰链和小型附属结构，很多时候只是简单外观查看。

但实际上，这种位置一旦失效，后果并不轻。如果窗户是在作业过程中掉落，很可能直接砸到下方平台或者码头工人。若在恶劣天气中发生脱落，还可能造成玻璃飞出去伤人。

更重要的是，这类裂纹通常不会突然出现，而是有较长发展过程。真正的问题是，有没有人提前发现。

很多疲劳裂纹在初期，只是焊缝边缘出现细小黑线，有时甚至被油漆覆盖。如果检查人员缺乏经验，很容易认为只是油漆开裂，因此这类设备检查不能只看表面。

对于已经发布经验反馈的船型和设备，公司应当建立专项检查制度。特别是同系列克令吊，同结构窗框，应列入重点检查项目。实际管理中，有几个措施非常有效。

首先是，将窗框铰链焊缝纳入PMS周期检查项目。不要只写检查窗户状态，而应明确要求检查焊缝裂纹、变形、紧固和松动情况。

其次是，增加近距离检查。很多时候船员只是远看没有异常，但真正裂纹往往藏在焊缝根部。检查时，应使用手电和近距离观察，必要时，用染色探伤确认。

第三是加强操作习惯管理。很多设备损坏并不是一次严重事故造成，而是长期粗暴使用累积的结果。对于克令吊操作者，应强调禁止猛拉猛甩窗户 使用专用把手操作，尽量减少冲击。

第四是，经验反馈必须真正落地。航运行业经常存在一个问题，公司发了通函，船上签字学习，但没有真正结合现场检查。

等到事故发生后 才发现同样的问题其实早就被别的船反馈过。真正有效的经验反馈，不只是文件传阅，而是结合现场逐项确认。尤其对于已经明确存在设计缺陷的部位，更不能只停留在理论层面。

从航海实际经验来看，老龄船进入10年以上以后，类似的小型结构疲劳问题会明显增多。

除了窗框之外，还包括灯架、护栏、小平台、电缆支架、操纵室门铰链和空调支撑架等。

这些结构，平时不属于主要受力件，所以容易被忽视。但恰恰因为长期震动、海浪冲击和腐蚀环境，更容易产生疲劳裂纹。

很多严重事故，往往最开始都只是一个不起眼的小裂纹。对于船公司而言， 这类问题的核心，并不只是维修费用，而是设备可靠性管理思路。

真正成熟的管理，不是等设备坏了再修，而是在疲劳裂纹扩展到危险阶段之前就提前发现。海上设备管理最大的特点，就是很多事故都有预兆，关键在于，有没有人真正去认真看。

微海事公众号

微海事提供计算服务

 船舶航次最佳纵倾曲线

 船舶航次浅点潮汐计算

 海上货物运输

 船舶货运基础

微海事原创软件产品

船员管理系统中文版

微海事原创精品视频课程

散粮船稳性核算从理论到实务

 ECDIS大证评估考试详解

 手把手教你考货运

 配载成手

 水尺检量从理论到实务

 船舶超载计算与实务

 海运危险品隔离技术

 油船油量计算技术

 船舶完整稳性计算技术

 船舶破舱稳性计算实务

 船舶浮态计算实务

 船舶强度计算实务

📱 李老师手机微信13697601072
