一、为什么船舶必须装绝缘监测仪

1.1 船舶电力系统的特殊性

船舶99% 采用 IT 系统（中性点不接地三相三线绝缘系统）：

•发电机中性点不接地；

•设备外壳保护接地（PE）；

•单相接地时线电压不变、设备可继续运行，不会立即跳闸。

这种设计是为了保证航行供电不中断，但带来巨大隐患：
单相接地→ 绝缘持续下降 → 第二相再接地 → 相间短路 → 全船失电 / 火灾 / 触电。

1.2 绝缘失效的四大致命后果

1.人身触电
一相接地后，人体触碰另一相，电流通过人体形成回路，造成电击、灼伤甚至死亡。

2.双相接地短路
两个不同相别同时接地，会通过船体形成金属性短路，瞬间大电流烧毁电缆、跳闸、全船断电。

3.电气火灾
漏电点产生电弧、高温，引燃油污、棉纱、电缆绝缘层，船舶密闭空间极易爆燃。

4.关键设备停机
舵机、消防泵、锚机、导航设备断电，直接导致船舶失控。

1.3 海事检查高频风险

仅统计某年一季度全国海船 FSC：

•绝缘相关缺陷：700 项次

•滞留缺陷：82 项次

•滞留船舶：80 艘次

高频缺陷代码：

•0830：管线绝缘不良、绝缘垫缺失/ 破损

•1423：应急照明/ 蓄电池 / 配电板绝缘监测失效

二、法规与规范

2.1 国际公约 SOLAS

SOLAS Chapter II-1/Reg.45

不接地配电系统（一次/ 二次），必须配备：

1. 连续监测对地绝缘的装置

2. 绝缘异常低时发出声光报警

2.2 国内航行海船法规

《国内航行海船法定检验技术规则2020》

•动力、照明、加热的不接地系统，必须装连续绝缘监测报警器。

•绝缘电阻低于标准必须报警。

《海船法定检验技术规则2004》

•油船等危险品船：必须装绝缘监测报警器，不能用地气灯替代。

•＜1600 总吨非危船：可用接地指示灯（地气灯）替代。

2.3 强制绝缘标准

2.4 绝对禁止

•禁止用万用表监测绝缘

•禁止用手摇兆欧表替代在线监测

•禁止间断监测、转换开关轮流监测（不满足“连续” 要求）

三、绝缘监测仪核心工作原理

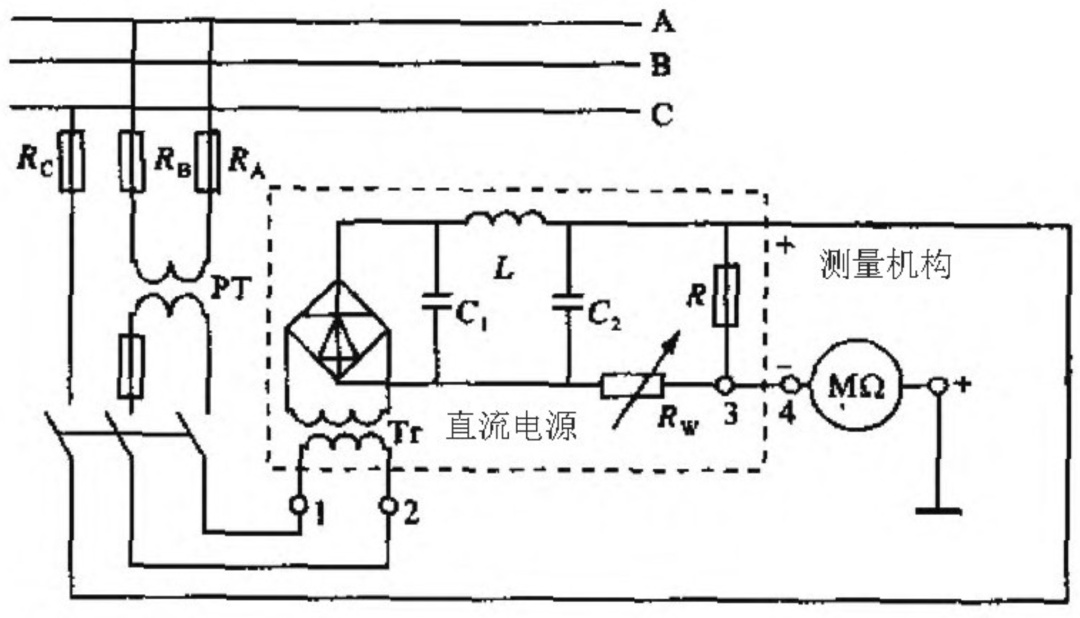

3.1 测量方法：交直流叠加法

1.给正在运行的交流电网，叠加一个微弱直流电源（DC24V）

2.直流一极→ 电网相线

3.直流另一极→ 船体大地

4.形成闭合回路：
电源→ 电网 → 绝缘电阻 → 船体 → 测量机构 → 电源

5.根据欧姆定律：

I = U / R 绝缘

•绝缘越低→ 电流越大 → 仪表指针偏转越大

•电流达到阈值→ 触发报警

3.2 直流电源三种来源

1.船舶蓄电池直接供DC24V

2.照明电220V 整流为 DC24V

3.动力电380V 整流为 DC24V

3.3 为什么只测一相即可？

三相通过发电机绕组内部连通，测任意一相，相当于测三相对地绝缘并联值，不影响准确性。

3.4 绝缘表内部结构

•测量机构：表头线圈、电容、电感、可调电阻

•变送部分：整流电源、稳压电路

•输出：指针显示+ 常开 / 常闭报警触点

四、设备类型与监测形式

4.1 按监测路数分类

1.单路监测
只监测动力或只监测照明
✅ 合规

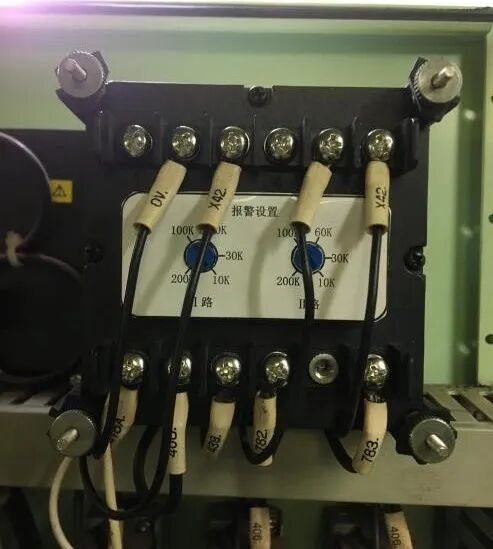

2.双路组合
动力双分段+ 照明一起监测
✅ 合规

3.三路组合（带转换开关）
380V 双分段 + 220V 照明，用旋钮切换监测
❌ 不合规！不满足连续监测

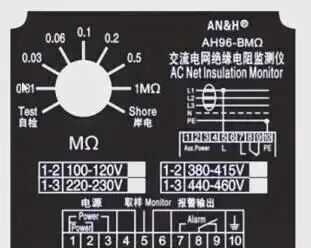

4.2 常规接线（7 根线标准）

1.取样相线1 根

2.接地线1 根（接船体）

3.辅助电源2 根（DC24V）

4.报警输出3 根（常开 / 常闭 / 公共端）

4.3 配套装置

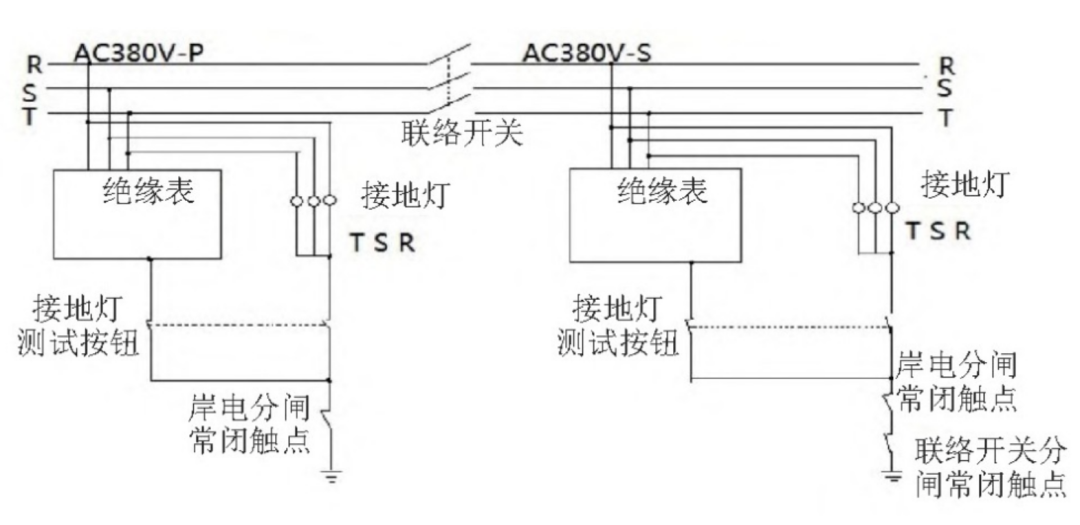

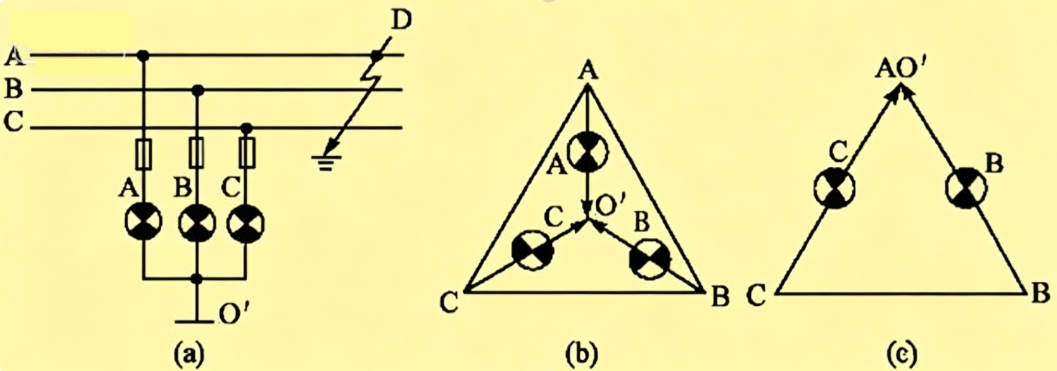

•绝缘指示灯（地气灯）：三灯亮度一致= 正常；一灯暗 = 该相绝缘低

•测试按钮：按下应声光报警、指针回零

•蜂鸣器、报警灯、消音按钮

五、4 种违规接线（海事重点打击）

船员为掩盖绝缘低，常用以下造假方式，极易导致事故：

1.接地线串电阻
提高测量回路电阻，让仪表显示“正常”

2.直流检测回路串电阻
伪造绝缘值，屏蔽真实漏电

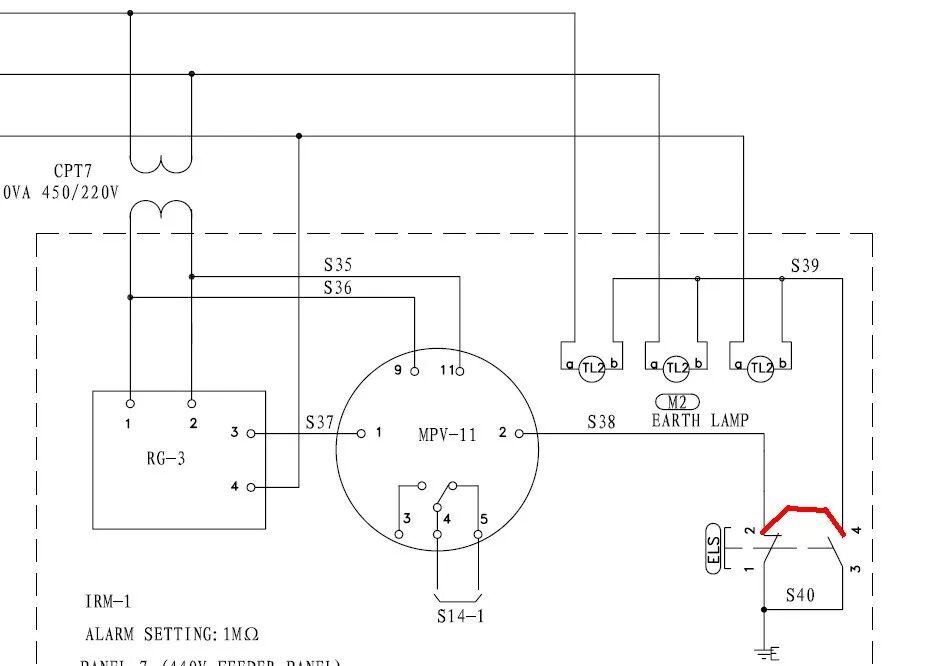

3.取样相线虚接/ 断线
仪表显示“无穷大”，实际完全失效

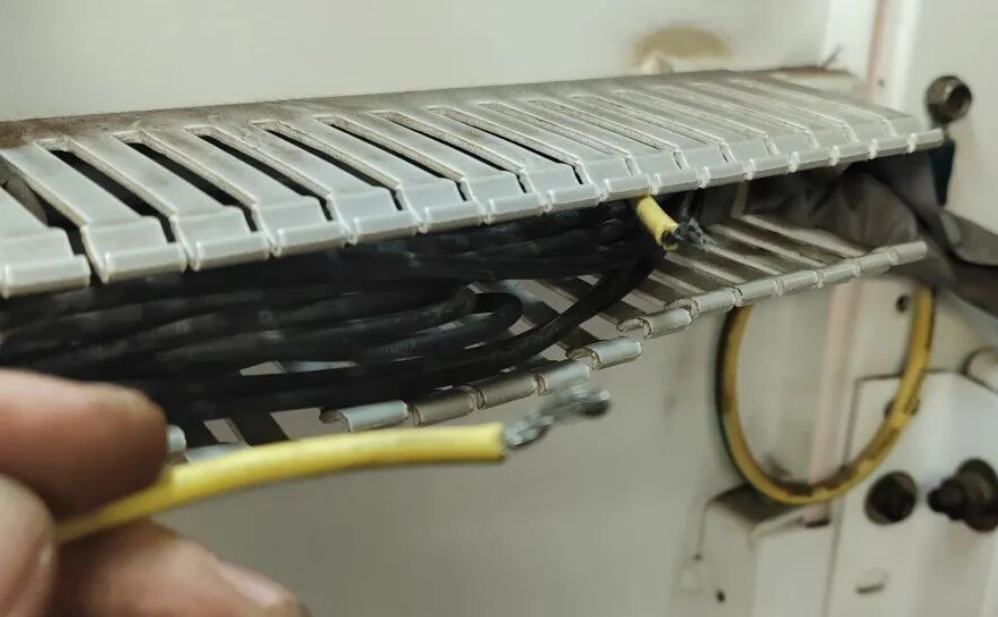

4.接地线悬空不接船体

无检测回路，仪表永远显示正常

⚠️ 后果：

•触电、短路、火灾风险完全暴露

•海事检查直接滞留

•发生事故追究刑事责任

六、安装、接线、调试完整规范

6.1 安装位置

•主配电板：动力屏、照明屏

•应急配电板：应急动力、应急照明

•充放电板：24V 直流系统

•安装高度：便于观察、操作、测试

6.2 接线规范

•取样线：牢固压接，禁止缠绕、虚接

•接地线：直接接船体钢构，油漆需刮除

•电源：稳定DC24V，防止波动误报警

•报警线：引至机舱集控台、驾驶室

6.3 调试步骤

1.送电，观察指针应在正常区间

2.按测试按钮：

•指针下降/ 回零

•报警灯亮、蜂鸣器响

3.按消音：声音停止，灯光保持

4.故障排除后自动/ 手动复位

七、常见故障与排查（轮机员必备）

7.1 故障 1：绝缘低持续报警

可能原因

•电缆破损、进水、盐雾腐蚀

•电机、变压器受潮

•接线盒密封失效

•舱底泵、锚机、舵机、甲板机械最易出问题

排查步骤

1.确认是动力/ 照明 / 应急

2.看地气灯：哪一相暗→ 哪一相故障

3.分区断电法：逐路断开负载

4.找到故障支路→ 修复 → 复测绝缘

7.2 故障 2：仪表显示无穷大，但实际绝缘低

原因

•取样线断线

•接地线松动/ 断开

•内部直流电源故障

•测量回路断路

7.3 故障 3：报警无声 / 无光

•蜂鸣器损坏

•报警灯烧坏

•报警触点未接

•电源故障

7.4 故障 4：指针抖动、读数不稳

•接线松动

•直流电源波动

•电磁干扰

•仪表表头损坏

八、日常维护与检查

8.1 每日检查

•看绝缘表：动力≥1MΩ，照明≥0.5MΩ

•报警灯、蜂鸣器正常

•无异常报警、无异味、无发热

8.2 每月试验

1.按测试按钮，确认声光报警

2.测试消音、复位功能

3.检查接线紧固

4.其它方法：

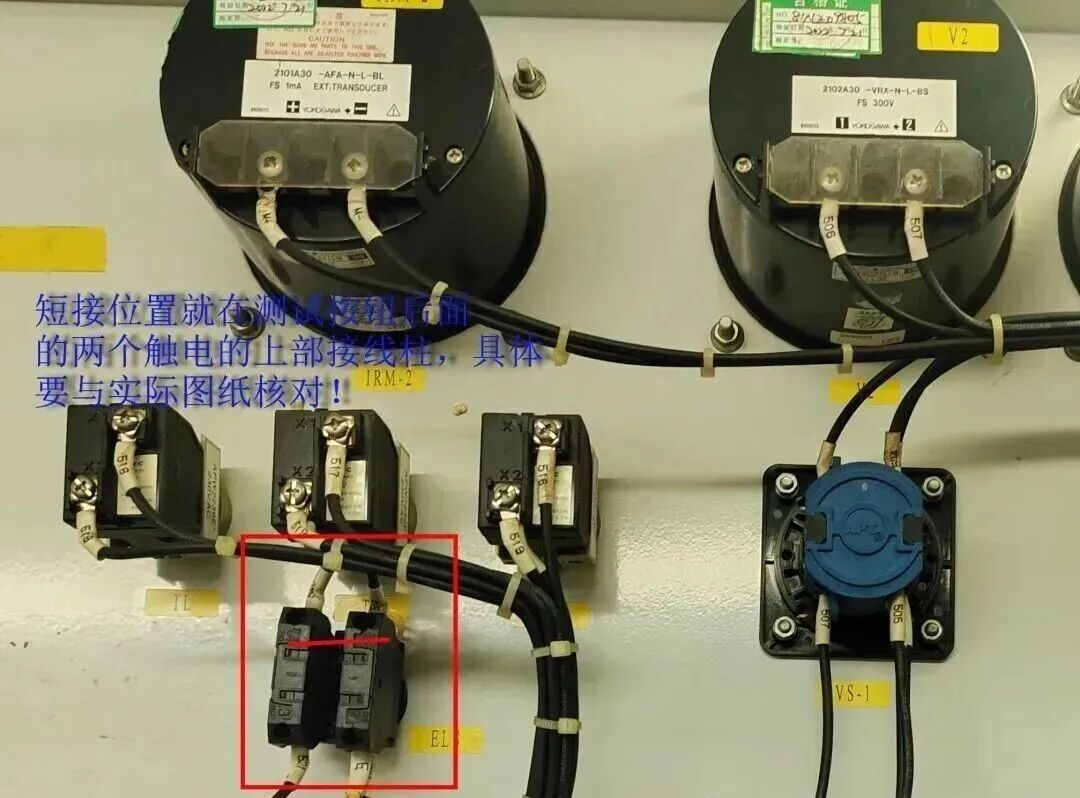

上图为典型交流系统绝缘检测电路。测试时，只需用短接线，或将万用表调至交流电流档，用两表笔短接图示中2、4 两点（红色标记处），绝缘表的恒流电流便可经地气灯中性点回流至电网，与绝缘检测单元形成近似零阻回路，绝缘表正常会立即触发报警信号。

8.3 每年大修

•清洁仪表内部

•校验绝缘表精度

•更换老化线路、损坏指示灯

•测试接地可靠性

九、海事FSC/PSC 检查要点

9.1 检查员必查内容

1.主配、应急配是否有绝缘监测仪

2.是否连续监测（无转换开关）

3.绝缘值是否达标

4.报警功能是否正常

5.是否存在造假接线

6.配电板前绝缘垫是否完好

9.2 典型缺陷描述

•机舱主配电板照明绝缘监测报警装置持续报警

•绝缘监测仪失效、无报警

•配电板前无绝缘垫

•动力电网绝缘＜0.5MΩ

•照明电网绝缘＜0.3MΩ

9.3 处理原则

•一般缺陷：开航前纠正

•严重缺陷：滞留，直至修复合格

十、总结：绝缘监测仪的核心地位

船舶绝缘监测仪= 电力系统安全哨兵

•防止触电

•防止短路

•防止火灾

•防止全船失电

•满足法规

•通过海事检查

三条铁律

1.必须连续、在线、带电监测

2.必须超标报警

3.绝对禁止造假、屏蔽、短接
