百分表作为一种精密比较量具，主要用于检测工件的形状误差、位置误差以及校正零件的安装位置，同时也可用于测量零件的内径等尺寸。

需要注意的是，百分表仅能测量相对数值，而无法直接测得绝对数值，因此其通常用于比较测量或偏差检测。

以下将系统介绍百分表的组成结构、使用方法及读数技巧。

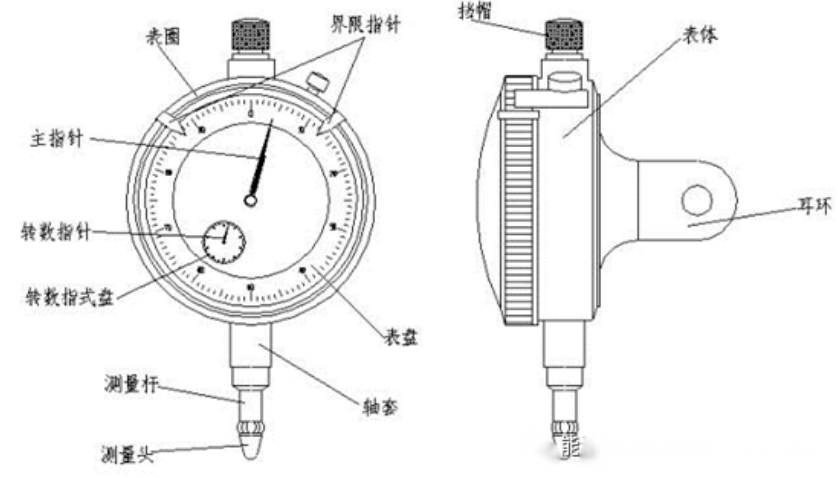

主要包括表壳、刻度盘、长指针、短指针、测量杆和测头等部分。

其内部通过齿条与齿轮传动机构，将测量杆的直线位移转换为指针的角位移，从而在表盘上显示出测量结果。

杆百分表的结构:与普通百分表类似，但其测头可通过杠杆机构进行角度调节，使其更适用于测量空间受限或测量方向非常规的场合。

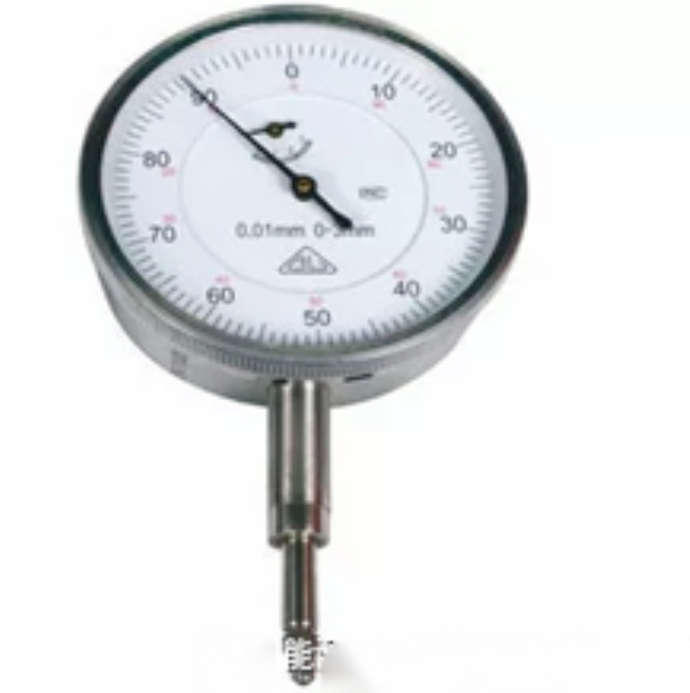

百分表的读数方法：

测量杆带动测头做直线运动，通过内部机械传动使长针产生回转运动。

长针每转动一圈，代表测量杆移动1毫米。

表盘上通常分为100个刻度，因此每一小格对应0.01毫米的位移量。

短针用于记录长针转过的圈数，即整数毫米值。

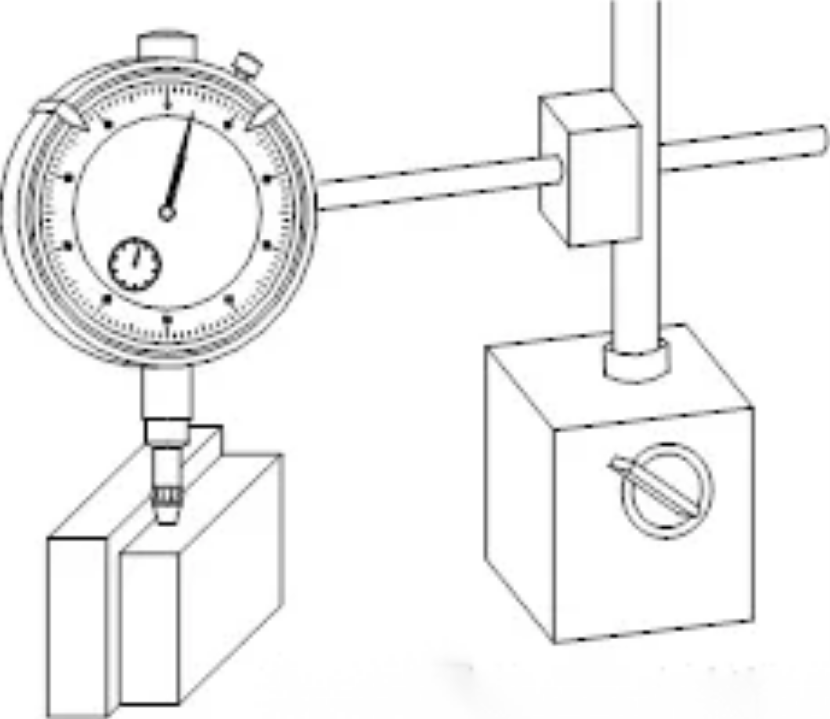

实际操作中，如右图所示的测量示例，首先将测头与工件下端基准面接触，并将指针调零。

然后移动测头至待测位置，读取指针所指示的刻度值。

例如，若长针指向刻度10，则表示高度差为0.10毫米。

若待测尺寸较大、长针旋转多圈，则需结合短针显示的整毫米数与长针显示的小数部分共同读数。

百分表的使用注意事项：AA. 测量时需确保测杆与工件测量面垂直，以减小测量误差；

BB.应使用专用支架固定百分表，保证测量过程稳定；

CC. 测头需轻触被测物或量块，避免过度施压导致机构损坏或测量失准；

DD. 测量轴类或圆柱形工件时，应使测杆轴线与工件直径方向一致。

杠杆百分表的读数及使用方法

：A杠杆百分表的分度值同样为0.01 mm，但其测量范围通常不超过1 mm，表盘布局为对称刻度。

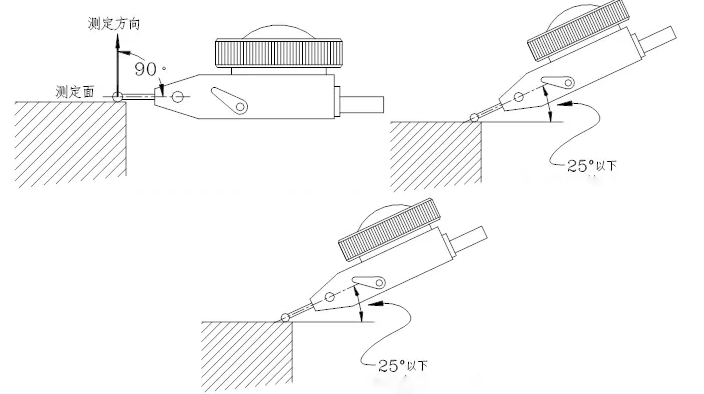

在使用时应尽量使测头与测量面处于水平状态，特殊情况下其倾斜角度亦不应超过25度。

C使用前须检查测头是否磨损，如已磨出平面应停止使用。

该型号百分表可通过换向器调整测头的工作方向，适用于不同方向的测量需求。

测量时可根据实际需要转动测杆，使其轴线与被测尺寸的变化方向保持垂直，从而提高测量的适应性与准确性。
