本文针对船上350U-2F型大气冷凝器（厂家：昭和工业株式会社）故障维修及后续保养工作进行总结（本船为2008年的日本船，大气冷凝器还使用海水冷却）。该设备是船舶蒸汽、凝水系统的核心换热设备，它的运行状态直接关系到主机真空度、热水井工作状态、机舱淡水消耗量以及机舱整体环境温度。

船舶长期远洋航行过程中，受海水水质复杂、海生物滋生、管壁结垢、金属腐蚀等因素影响，大气冷凝器很容易出现换热效率下降、运行工况变差等问题，进而引发一系列连锁故障。本次我们结合船上实际维修作业经历，详细梳理设备故障原因、整改措施、铜管更换施工工艺以及日常保养重点，可为同类船舶轮机设备运维提供实操参考。

一、设备故障现象及根源分析

本次航行期间，该大气冷凝器出现多项异常工况：热水井频繁开锅、凝水温度持续居高不下，船舶淡水每日消耗量大幅增加，机舱环境温度明显升高，同时造水机长期高负荷运转，设备运行压力激增。针对以上问题，我们对设备进行拆解检查，逐一排查故障根源，具体问题如下：

1. 冷却铜管结垢堵塞严重

海水在冷却铜管内部循环流动时，水中的钙镁盐分、泥沙杂质以及生物粘泥会不断附着、沉积在管壁上，长期累积导致管壁结垢越来越厚。拆检发现，多根铜管有效通水面积缩减近一半，海水流通量大幅减少，设备换热能力急剧衰减，无法满足系统蒸汽冷凝的工作需求，这也是热水井开锅、凝水温度超标的核心原因。

2. 海水侧杂物淤积，恶化冷却工况

冷凝器海水进水腔内部堆积了大量海生物、淤泥及漂浮垃圾，直接造成进水通道堵塞，设备进水量不足、内部水流分布不均，局部区域形成死水层，进一步削弱冷却效果。同时，杂物长期附着在设备内壁，会加速金属局部腐蚀，形成“堵塞加剧腐蚀、腐蚀加重堵塞”的恶性循环。本次检修已对进水侧淤积的海生物和垃圾完成彻底清理。

3. 防腐保护失效，金属部件腐蚀损伤

设备依靠锌棒阴极保护抵御海水腐蚀，但本次拆检发现，设备防腐锌棒长期未更换，已完全消耗殆尽，彻底失去防腐保护作用。受海水电化学腐蚀影响，管板、冷却铜管、端盖隔板等金属部件出现不同程度损坏，其中端盖中间隔板腐蚀最为严重，密封平面受损，存在海水渗漏、系统工况失衡的隐患。

4. 密封老化、日常维护不到位

冷凝器端盖密封垫片长期处于高温、海水浸泡、设备震动的恶劣工况下，逐渐出现硬化、变形、密封失效等问题，造成轻微渗漏，直接影响整个系统的真空度和冷却稳定性。同时，日常运维中缺少定期拆检、清洁、通管等预防性作业，各类微小隐患长期堆积，最终发展为影响船舶安全航行的重大设备故障。

二、针对性整改措施及维修前期准备

为保障本次维修作业安全、高效、一次性达标，轮机部结合船上现有条件，提前制定专项维修方案，落实安全隔离、工具筹备、物料备库、设备预处理等各项前期工作。

1. 筹备作业工具与耗材

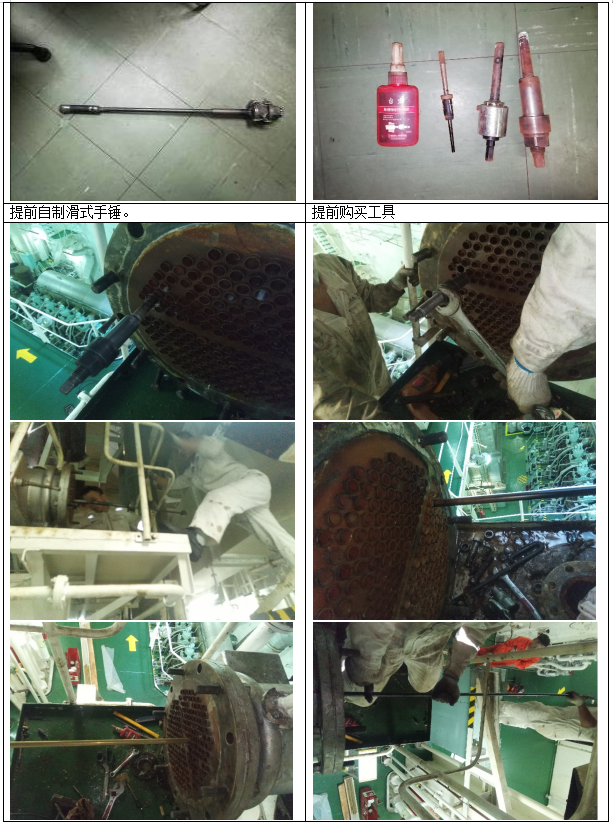

针对船上无专用维修设备的问题，我们自主加工制作了滑式手锤、铜管顶推工装、水压测试装置等专用工具，同时采购配齐辅助施工工具。提前备妥同规格全新冷却铜管、防腐锌棒、耐海水高温密封垫片、专用密封胶及安全酸洗药剂等耗材，确保维修作业连续推进，不出现物料短缺停工问题。

2. 严格落实安全隔离

维修前严格遵守机舱安全操作规程，提前关停锅炉设备，关闭冷却水系统所有关联阀门，对冷凝器进行泄压、降温、排空处理，并悬挂安全警示标识，彻底规避设备带压、高温、意外启动等安全风险，保障作业环境安全。

3. 设备预处理消除基础隐患

拆开冷凝器两端端盖，人工彻底清理海水腔内部淤积的海生物、污泥和各类杂物；对可继续使用的冷却铜管，采用安全酸循环清洗工艺，彻底溶解管壁内部结垢，恢复铜管通流面积和换热能力；对腐蚀严重的端盖中间隔板，进行打磨清洁、修补找平，修复部件结构强度和密封平面精度，所有预处理工序完成后逐一检查验收，为后续铜管更换、设备复位打好基础。

三、冷却铜管更换标准化施工流程

本次冷凝器铜管更换作业全程由轮机部人员自主完成，无岸基技术支援、无成熟作业模板参考。我们结合设备结构和现场工况摸索优化施工工艺，形成了一套安全、规范、高效的标准化作业流程，顺利完成破损铜管更换、设备调试复位等全部工作，具体施工步骤如下：

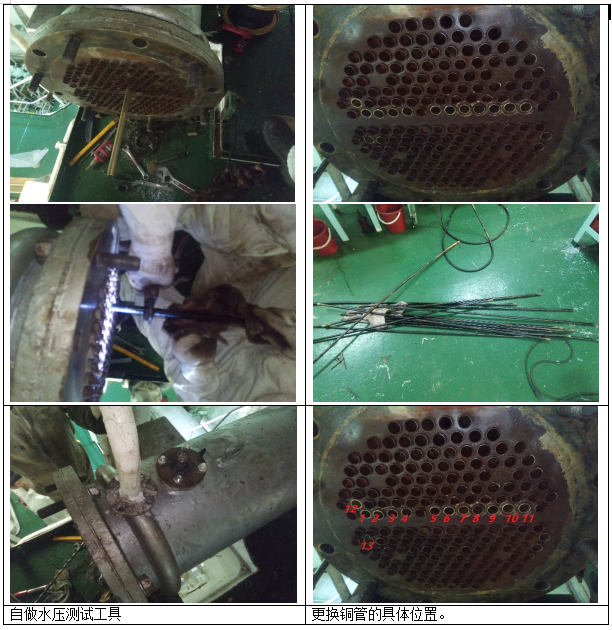

1. 旧铜管拆除作业

使用自制滑式手锤，从设备海水侧缓慢向内顶推旧铜管，作业过程中严格控制顶推力度和角度，避免磕碰、损伤管板孔及周边完好铜管。针对结垢严重、卡死紧固无法直接顶出的铜管，采用渐进顶推配合轻微震动的方式平稳取出，全程保证管板孔完好无损。

2. 管板孔修整处理

全部旧铜管拆除完成后，使用专用工具对管板孔逐一清洁、去毛刺、修平，彻底清除孔壁残留的污垢、腐蚀产物和密封残渣。逐一检查所有管板孔，确保孔壁光滑、无变形、无损伤，保证新铜管安装的配合精度和密封效果。

3. 新铜管安装与胀管

选用与原设备材质、外径、壁厚完全一致的全新冷却铜管，平稳穿入对应管板孔位，精准调整铜管两端伸出长度，保证两端均匀一致。随后采用标准胀管工艺作业，让铜管与管板孔紧密贴合，确保接口机械强度达标、密封严实。安装完成后全面检查，确认铜管无歪斜、无应力、管端平整规整。

4. 水压试验质量验收

利用自制水压测试装置对组装完成的冷凝器进行整体水压试验，严格按照船舶设备维修规范加压、稳压，保压期间全程巡查，重点检测新换铜管胀接口、管板、端盖密封面、隔板修补位置等关键部位，确认设备无渗漏、压力无压降、部件无变形，维修质量完全达标。

5. 设备复位与系统调试

更换全新防腐锌棒，重新制作并安装高品质耐候密封垫片，依次复位端盖、连接管路及各类附属配件，紧固螺栓时采用对角均匀受力方式，避免密封面受力不均导致渗漏。设备复位完成后，逐步恢复系统运行，实时监测热水井温度、凝水液位、海水进出口压力、淡水消耗量等核心参数，确认设备运行平稳、各项工况恢复正常。

四、设备长效保养与日常管理要点

为彻底杜绝同类故障重复出现，保障大气冷凝器长期稳定运行，结合本次维修经验，我们建立了“预防为主、养修结合”的常态化保养管理机制，核心管理要点如下：

1. 定期清洁，防止堵塞结垢

根据船舶航行周期，定期拆解检查冷凝器海水侧，彻底清除腔体内海生物、淤泥等杂物；定时对冷却铜管进行物理通管清洁，或采用低浓度安全化学清洗，及时清除管壁薄垢，维持铜管通流能力和设备换热效率，从源头规避堵塞故障。

2. 常态化防腐管控

日常巡检重点关注防腐锌棒消耗状态，根据腐蚀损耗速度及时更换，保证设备阴极保护功能持续有效，有效延缓铜管、管板、端盖等金属部件的海水腐蚀速率，延长设备使用寿命。

3. 严控密封系统可靠性

定期检查端盖、管路接口密封垫片的使用状态，一旦发现老化、硬化、变形、微渗等问题，立即更换。优先选用耐海水腐蚀、耐高温、耐压的优质密封配件，杜绝因密封失效引发的系统漏泄、真空度不足等问题。

4. 强化运行数据监控

日常值班巡检时，精准记录热水井温度、凝水温度、海水进出口压差、淡水日消耗量等关键数据，做好数据对比分析，一旦出现参数异常，第一时间排查隐患、处置问题，将故障消灭在萌芽状态。

5. 建立完整维修台账

详细记录每次维修的铜管更换数量、具体位置、水压试验压力、保养时间、配件消耗情况等数据，建立可追溯的设备运维台账，为后续设备保养、故障排查、同类设备维修提供详实的技术参考。

五、维修工作总结

本次350U-2F型大气冷凝器铜管更换及故障整改工作，是轮机部自主维修、降本增效、保障船舶安全航行的典型实操案例。在无岸基维修支持、无专业配套设备的条件下，全体轮机人员立足船舶现有条件，自制工装、摸索施工工艺、规范标准化作业，顺利完成破损铜管更换、腐蚀隔板修补、密封系统更新、防腐系统升级等全部工作，彻底解决了设备换热效率差、热水井开锅、淡水消耗过高、机舱温度偏高、造水机超负荷运行等一系列问题。

设备修复投用后，整体冷却换热性能大幅提升，凝水系统工况稳定，淡水消耗量显著下降，机舱运行环境得到有效改善，设备能耗明显降低，为船舶安全、经济、高效航行提供了坚实保障。本次维修全程留存作业照片、施工流程及调试数据，形成了完整的设备运维技术资料，不仅为后续同类型设备维修提供了直观的实操参考，也为船东节省了高额的岸基维修费用。

本次维修实践充分说明，强化船舶自主维修能力、落实精细化设备管理，是降低船舶运营成本、提升设备可靠性的关键。大气冷凝器作为船舶重要辅助设备，长期稳定运行离不开常态化的预防性保养和规范化的故障维修。

后续工作中，轮机部将持续强化主动维保意识，总结运维经验、精进实操技能，严格落实日常巡检、定期保养、隐患排查等工作，以标准化、精细化的设备管理方式，筑牢船舶安全航行、绿色高效运营的基础。
