太多兄弟不懂，关于船上锅炉差压式水位传感器的原理...一出毛病就蒙

在船舶锅炉运行中，水位控制是核心安全环节——水位过高会导致蒸汽带水、影响动力输出，水位过低则可能引发锅炉干烧、设备损坏，甚至危及船舶航行安全。差压式水位传感器（核心部件为差压变送器，简称DPT）是船舶锅炉（如大阪锅炉OVS2型）最常用的水位检测设备，结构不算复杂，但很多船员在使用中容易因不懂原理、维护不当出现故障。本文结合船舶实际场景，用通俗易懂的语言，详细讲解其工作原理、常见故障处理及日常维护要点。

一、核心原理：通俗理解“差压测水位”

差压式水位传感器的核心逻辑很简单，本质是“通过测量两个点的压力差，反算出锅炉汽包的水位高度”，就像用尺子量水位，只是它用“压力”当“尺子”，搭配平衡容器实现精准测量，适配船舶锅炉汽包压力、温度波动大的工况。船舶锅炉汽包是密闭高压容器，无法直接用肉眼观察或尺子测量水位，差压式水位传感器通过“压力转换”的方式，将看不见的水位高度，转换成可测量、可传输的电信号，实现水位的实时监测和自动控制，这也是它在船舶上广泛应用的核心原因。

（一）基础原理：水的压力和水位成正比

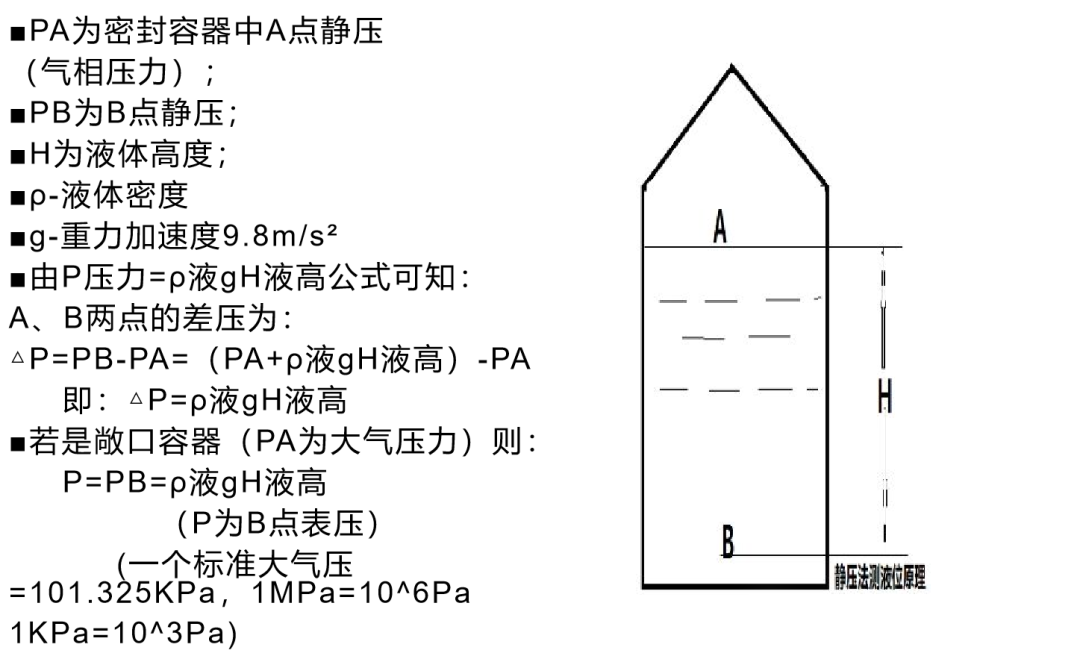

我们都知道，水越深，压力越大——比如往水桶里加水，水位越高，桶底受到的压力就越大；再比如潜水时，潜得越深，胸口就越闷，这就是水的静压力作用。这个生活中常见的规律，就是差压式水位传感器的核心基础，专业说法叫“流体静力学原理”，简单公式记为：压力=水的密度×重力加速度×水位高度（ΔP=ρgh）。

这个公式里的每个参数，都和船舶锅炉的测量息息相关，咱们通俗拆解一下，不用记复杂概念，理解含义即可：

•ΔP（差压）：就是两个点的压力差值，也是传感器最终要测量的核心数据，单位是Pa（帕斯卡）；

•ρ（密度）：指锅炉汽包内水的密度，船舶锅炉内的水多为饱和水，密度会随压力、温度变化，但通过平衡容器可抵消这种变化带来的误差；

•g（重力加速度）：固定值，约9.8m/s²，无需手动调整；

•h（水位高度）：就是我们要测量的汽包实际水位，单位是m（米），也是最终要显示的数值。

结合公式就能明白：在水的密度ρ不变的情况下，水位高度h越高，产生的压力就越大，差压ΔP也会随之增大，二者呈正比关系。简单说，只要测出差压ΔP，就能通过公式反算出水位高度h，这就是“差压测水位”的核心逻辑。

船舶锅炉的汽包是密闭容器，和敞口的水桶不一样——敞口水桶的顶部是大气压，测量底部压力就能直接算出水位；但汽包内有高压蒸汽，顶部有蒸汽压力，直接测量底部压力，会包含蒸汽压力的影响，无法准确算出水位。因此，差压式水位传感器需要测量“汽包内水位对应的压力”和“一个固定参考压力”的差值，抵消蒸汽压力的影响，再通过公式反算出水位高度，传递给船舶控制系统，实现水位的实时显示和自动控制（比如控制给水泵启停）。

（二）关键部件：平衡容器的“辅助作用”

船舶锅炉差压式水位传感器，必须搭配平衡容器使用——平衡容器就像“压力稳定器”和“误差补偿器”，核心作用是解决锅炉汽包内蒸汽、水的温度、压力波动导致的测量误差。船舶锅炉运行时，汽包内的压力、温度会随航行工况变化（比如负荷调整），导致水的密度发生变化，若直接测量，会出现较大误差；而平衡容器能通过特殊结构，抵消这种误差，确保测量精准，尤其是双室平衡容器，是船舶锅炉的标配，咱们重点详解这种，同时简单介绍单室平衡容器（便于区分理解）：

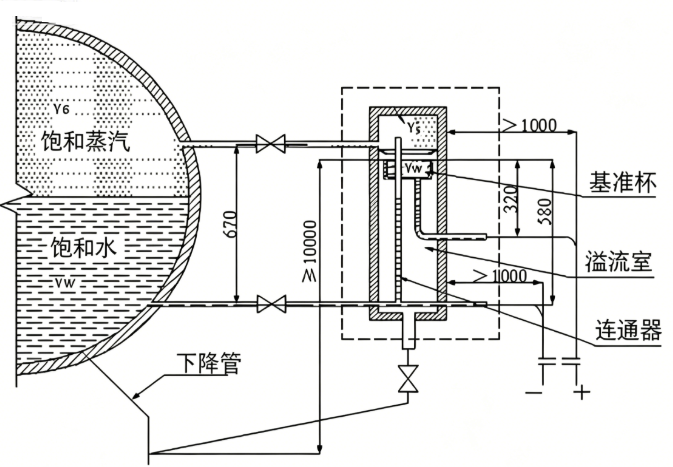

1. 双室平衡容器（船舶锅炉主流配置）

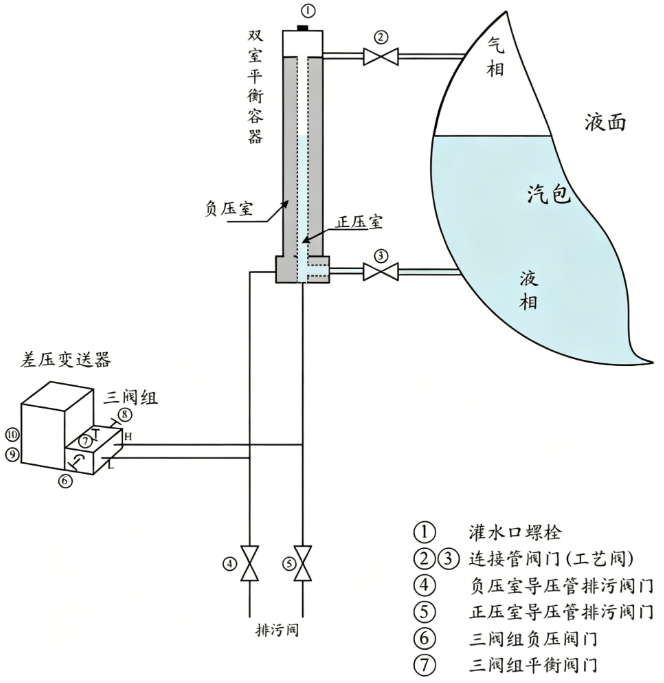

双室平衡容器是一种结构巧妙、具有自我补偿能力的汽包水位测量辅助装置，其核心设计就是通过“双室隔离”，让参考压力和测量压力的温度、密度保持一致，从而消除误差。它的结构和工作过程，咱们拆解开通俗讲：

1.结构：双室平衡容器分内外两层独立容室，外层称为“凝汽室”（也叫参考室），内层称为“连通室”（也叫测量室），外层顶部有接口与锅炉汽包的蒸汽相连，内层底部有导压管与汽包的水相连；容器外层通常会做保温处理，减少热量损失，让容器内的温度接近汽包内的温度，确保水的密度与汽包内饱和水密度近似相等，进一步降低误差。

2.工作过程：

• 外层凝汽室：与汽包蒸汽相连后，蒸汽会在室内凝结成水，慢慢充满整个外层容室；当外层容室的水面低于上端导压管时，汽包蒸汽会持续冷凝补充；当水面高于上端导压管时，多余的冷凝水会通过导压管流回汽包，因此外层容室的水位高度始终保持固定不变，形成“固定参考压力”。

• 内层连通室：通过底部导压管与汽包的水相连，遵循“连通器原理”，内层容室的水位会完全跟随汽包的实际水位一起变化，形成“测量压力”。









3.核心作用：一是温度补偿，外层凝汽室的冷凝水与内层连通室的水，温度基本与汽包内水温一致，避免因温度差异导致水的密度不同，产生测量误差；二是压力补偿，外层固定的水位提供稳定的参考压力，让差压变送器只需要测量“内层水位与外层水位的压力差”，就能精准算出汽包实际水位，不受汽包蒸汽压力波动的影响——哪怕汽包压力变化，内外两层容室的压力变化值始终相等，差压不变，确保测量精准。

2. 单室平衡容器（辅助了解，船舶低压场景偶尔使用）

单室平衡容器结构相对简单，只有一个容室，主要用于测量低压容器的液位（比如船舶除氧水箱的水位），当容器内外温差大、或气相容易凝结成液体时适用。测量前，需要拆开容器的堵头，根据被测介质的性质，灌入冷水或隔离液（化工有毒有害场合用隔离液），通过容室内固定高度的液体，提供参考压力，实现水位测量。但它没有温度补偿功能，无法抵消汽包高压、高温波动带来的误差，因此不适合船舶主锅炉汽包的水位测量，仅作为辅助了解即可。

（三）JTD型差压变送器的工作过程(某型船用锅炉为例）

船舶常用的JTD型差压变送器，是差压式水位传感器的核心部件，相当于整个测量系统的“大脑”和“信号转换器”——它负责检测平衡容器内外层的压力差，再将压力差转换成电信号，传递给船舶控制系统。结合船舶实操，其具体工作过程分4步，比之前更细化，同时补充内部核心结构的通俗解读：

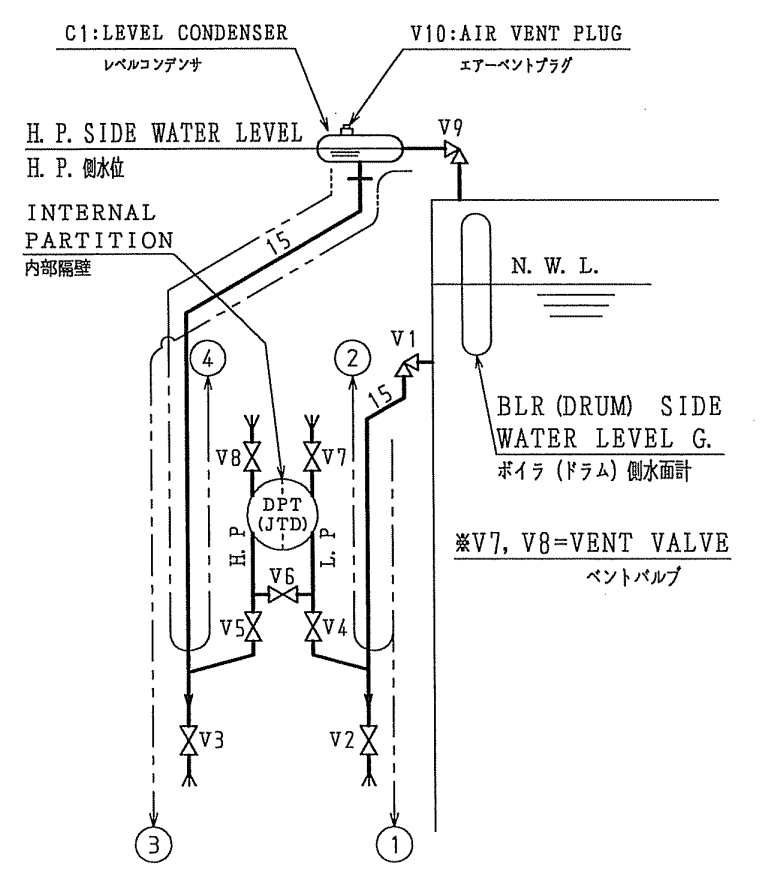

1.取压连接：差压变送器有两个压力接口，分别是高压侧（HP Side）和低压侧（LP Side）：高压侧通过导压管连接平衡容器的内层（连通室，跟随汽包水位变化），接收“测量压力”；低压侧通过导压管连接平衡容器的外层（凝汽室，固定水位），接收“固定参考压力”。这里要注意，船舶实操中，导压管内必须充满密封水，不能有空气，否则会导致压力传递不准，出现测量误差——这也是后续维护的重点。

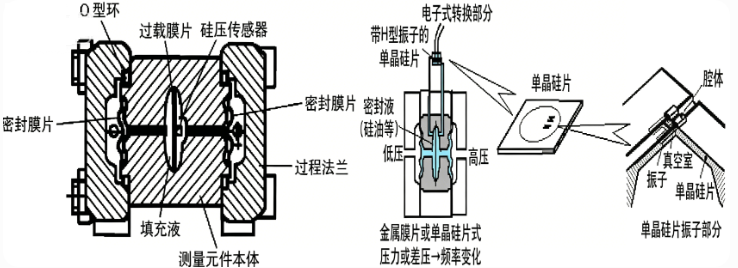

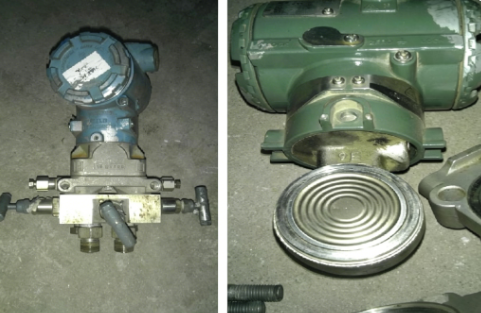

2.内部检测：差压变送器的核心内部结构是“隔离膜片”和“测量元件”（多为压阻式，精度高、易维护），两个压力接口的压力分别作用在两侧的隔离膜片上，压力通过膜片内的密封液（硅油）传导至测量元件上。当高压侧和低压侧的压力存在差值时，测量元件会产生微小位移，这个位移量与压力差成正比，相当于把“压力差”转换成了“物理位移”。

3.信号转换：变送器内部的电子转换电路，会检测到测量元件的位移，将其转换成4-20mA的标准电流信号——这个信号是船舶控制系统能识别的信号，电流大小与压力差（即水位高度）呈线性关系，压力差越大，电流信号越大。

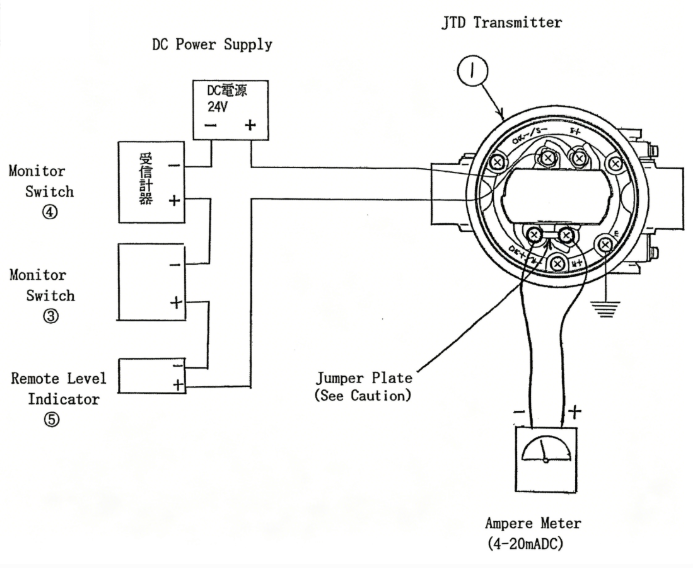

4.信号传输与控制：电流信号通过接线端子传递给船舶的显示仪表或DCS系统，系统根据电流信号的大小，反算出汽包的实际水位，显示在控制面板上；同时，系统会根据水位高低，自动控制给水泵的启停、给水调节阀的开度，维持汽包水位在正常范围，实现自动化控制，减少船员的手动操作，降低操作失误风险。

补充：船舶JTD型差压变送器的电流信号与水位的对应关系是固定的（出厂已标定），方便船员快速判断水位状态，无需复杂计算：正常水位（N.W.L，即汽包标准工作水位）对应12.00mA电流；水位偏高+200mm（超出正常水位上限）对应20.00mA电流；水位偏低-200mm（低于正常水位下限）对应4.00mA电流。实操中，船员可通过数字万用表测量变送器的输出电流，快速判断水位是否正常，也能初步排查传感器是否工作正常。

（四）差压与水位的换算逻辑

船上弟兄不用掌握复杂的换算公式，但了解基本逻辑，能更好地排查测量误差。结合船舶低压锅炉的实际工况（内层容室水的密度近似等于汽包内饱和水的密度），差压与水位的换算逻辑如下：

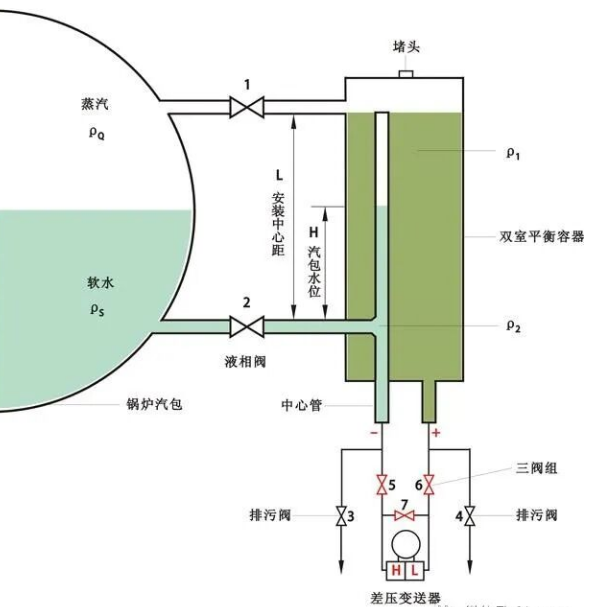

设平衡容器内外层的安装中心距为L（固定值），汽包实际水位为H，水的密度为ρ1，蒸汽密度为ρQ，重力加速度为g，则差压ΔP的计算公式为：ΔP=（L-H）（ρ1-ρQ）g。由于船舶中小型锅炉饱和蒸汽压力不高，可近似认为ρ1=ρQ，此时公式简化为ΔP=ρ1Hg，也就是说，差压ΔP与汽包水位H成正比，只要测出ΔP，就能直接算出H，这也是船舶实操中测量的核心逻辑。

需要注意的是，公式中的ΔP是水柱高度对应的压力，实际应用中需换算成Pa（帕斯卡），只需用计算出的ΔP（水柱高度）乘以水的密度ρ1和重力加速度g即可，船舶控制系统会自动完成换算，无需船员手动计算。

二、常见故障及处理

船舶锅炉差压式水位传感器的故障，大多和“管路、密封水、接线、阀门”相关，很多故障不用找专业人员，船员现场就能处理，下面结合船舶常见场景，列出5类高频故障，附通俗处理步骤：

（一）故障1：水位显示不准、偏差大（最常见）

现象：远程显示的水位和锅炉就地玻璃水位计（真实水位）偏差大，甚至出现“假水位”，导致给水泵误动作。

常见原因：

•平衡容器或导压管内有空气（空气会导致压力测量不准）；

•密封水缺失（高压侧、低压侧管路没灌满密封水，无法传递真实压力）；

•导压管堵塞（锅炉水质差，杂质堆积堵塞管路）；

•零点偏移（变送器零点校准失效）。

处理步骤（按简单到复杂）：

1.先检查密封水：按密封水加注方法，给平衡容器和导压管加注密封水，确保管路内无空气（加注时要慢慢加，排出空气）；

2.冲洗导压管：按排污冲洗流程，开启排污阀，冲洗导压管和平衡容器，直到排出的水没有杂质、颜色正常；

3.校准零点：将就地玻璃水位计调到正常水位（N.W.L），用数字万用表接变送器端子，调节零点调节旋钮，直到电流显示12.00mA，校准后锁紧旋钮。

（二）故障2：传感器无信号输出（完全不显示水位）

现象：远程仪表无水位显示，变送器无电流输出，给水泵无法自动控制。

常见原因：

•供电故障（变送器需要24V直流供电，供电中断或接触不良）；

•接线松动或接错（线圈、触点接线虚接，或正负极接反）；

•变送器损坏（内部元器件老化、烧毁）。

处理步骤：

1.检查供电：用万用表测量变送器供电端子，确认24V直流供电正常，若供电中断，检查电源线和接线端子，重新紧固；

2.检查接线：对照接线图，检查线圈（A1、A2）和信号端子的接线，确保无松动、无接错，直流供电要区分正负极；

3.判断变送器是否损坏：若供电、接线正常，仍无信号输出，大概率是变送器损坏，需更换新机（船舶需备用同型号变送器）。

（三）故障3：水位显示波动过大（忽高忽低）

现象：水位显示频繁波动，无法稳定在正常范围，给水泵频繁启停。

常见原因：

•导压管内有气泡（密封水加注不彻底，残留空气）；

•平衡容器外层水位不稳定（蒸汽冷凝水补充不及时，或导压管泄漏）；

•环境温度变化大（导致密封水密度变化，产生测量误差）。

处理步骤：

1.重新加注密封水：排出导压管内的气泡，确保管路内充满密封水，拧紧排气堵头；

2.检查平衡容器：检查平衡容器与汽包的连接管路，确保无泄漏，外层冷凝水能正常补充和溢流；

3.等待工况稳定：锅炉运行2~3天后，待温度、压力稳定，重新校准零点，减少温度带来的误差。

（四）故障4：排污冲洗后故障加剧

现象：做完排污冲洗后，水位显示偏差更大，甚至无信号。

常见原因：

•排污后未及时加注密封水，导压管内进入空气；

•排污时阀门操作不当，导致杂质进入变送器；

•排污后阀门未复位，导致管路泄漏。

处理步骤：

1.停止排污，按密封水加注流程重新加注密封水，排出空气；

2.检查排污阀门，确保全部复位，无泄漏；

3.再次冲洗导压管，排出残留杂质，重新校准零点。

（五）故障5：阀门泄漏导致测量不准

现象：水位显示偏差大，伴随管路有滴水、漏气现象。

常见原因：平衡阀（V6）、排污阀（V3、V7）、放气阀（V8）密封不良，出现内漏或外漏，导致压力传递不准。

处理步骤：

1.查找泄漏点：逐一检查相关阀门，观察是否有滴水、漏气，重点检查阀门密封面；

2.处理泄漏：轻微泄漏可紧固阀门螺丝，严重泄漏需立即更换全新阀门（船舶需储备常用阀门备件）；

3.紧急处理：若无法及时更换，可用盲法兰封堵泄漏点，临时恢复测量，后续尽快更换阀门。

三、日常维护要点

船舶锅炉差压式水位传感器的故障，大多是维护不到位导致的，日常做好以下5点，能大幅减少故障发生率，延长设备寿命，贴合船舶航行的特殊场景：

（一）定期排污冲洗，避免管路堵塞

•频率：每年至少1次定期排污冲洗；锅炉运行出现水位偏差时，可临时冲洗，但不要频繁冲洗（过度冲洗会磨损阀门、带入空气）；

•注意：冲洗时必须确保就地玻璃水位计显示正常，避免冲洗导致锅炉缺水；冲洗后及时加注密封水，复位阀门。

（二）每日检查密封水和水位匹配度

•每日核对3个数据：就地玻璃水位计（真实水位）、远程显示水位、给水泵启停动作，确保三者匹配，说明传感器工作正常；

•检查密封水：观察平衡容器和导压管，确保无泄漏、密封水充足，若发现密封水缺失，及时加注，排出空气。

（三）定期校准零点，保证测量精度

•频率：每3个月校准1次零点；锅炉检修、排污冲洗后，也需重新校准；

•校准要点：校准前确保就地玻璃水位计稳定在正常水位（N.W.L），调节零点旋钮时，动作要轻，不要过度旋转（避免损坏电位器），校准后锁紧旋钮，做好记录。

（四）做好阀门和管路维护

•阀门维护：重点检查平衡阀（V6）、排污阀、放气阀，避免频繁操作V6（易卡滞泄漏）；定期检查阀门密封面，发现磨损及时更换；

•管路维护：导压管采用不锈钢无缝钢管（避免锈蚀堵塞），定期检查管路接头，确保紧固无泄漏；两根导压管尽量平行铺设，不要出现上弓段（避免积气）。

（五）做好备件储备和环境防护

•备件储备：船舶需储备同型号差压变送器、密封组件、常用阀门（V3、V7、V8），避免故障时无法及时更换；

•环境防护：变送器避免安装在振动大、高温、潮湿的位置，平时保持变送器清洁，避免油污、粉尘、水汽进入内部（调试时开启前盖，结束后务必锁紧）；

•供电保护：确保变送器24V直流供电稳定，避免电压波动损坏内部元器件。

四、总结

船舶锅炉差压式水位传感器，核心就是“用差压测水位”，搭配平衡容器抵消温度、压力波动的影响，JTD型差压变送器是船舶主流配置，操作和维护都不算复杂。

日常使用中，只要记住3个要点：一是保证密封水充足、无空气，二是定期排污冲洗、校准零点，三是做好阀门和管路的维护，就能有效避免大部分故障。一旦出现故障，按“先查供电接线、再查密封水、最后查管路阀门”的顺序排查，基本都能现场解决，确保锅炉水位稳定，保障船舶航行安全。
