一、设备概述
该型滑油自动自清滤器，广泛配套于船舶主柴油机、发电柴油机等设备的强制润滑系统。区别于传统手动双联滤器，它可在系统全程带压、不间断供油的工况下，依靠滑油自身动力驱动，自动完成滤网过滤、分区反冲洗、杂质排污全流程，无需停机、无需人工频繁解体拆洗，是现代船舶滑油系统可靠性升级的核心配套设备。
二、核心结构
1.滤器壳体与流道主体
耐压铸钢壳体，设有独立滑油进油口、洁净出油口、排污排油口，整体密封可靠，适配船舶滑油系统长期高温、连续运行工况。

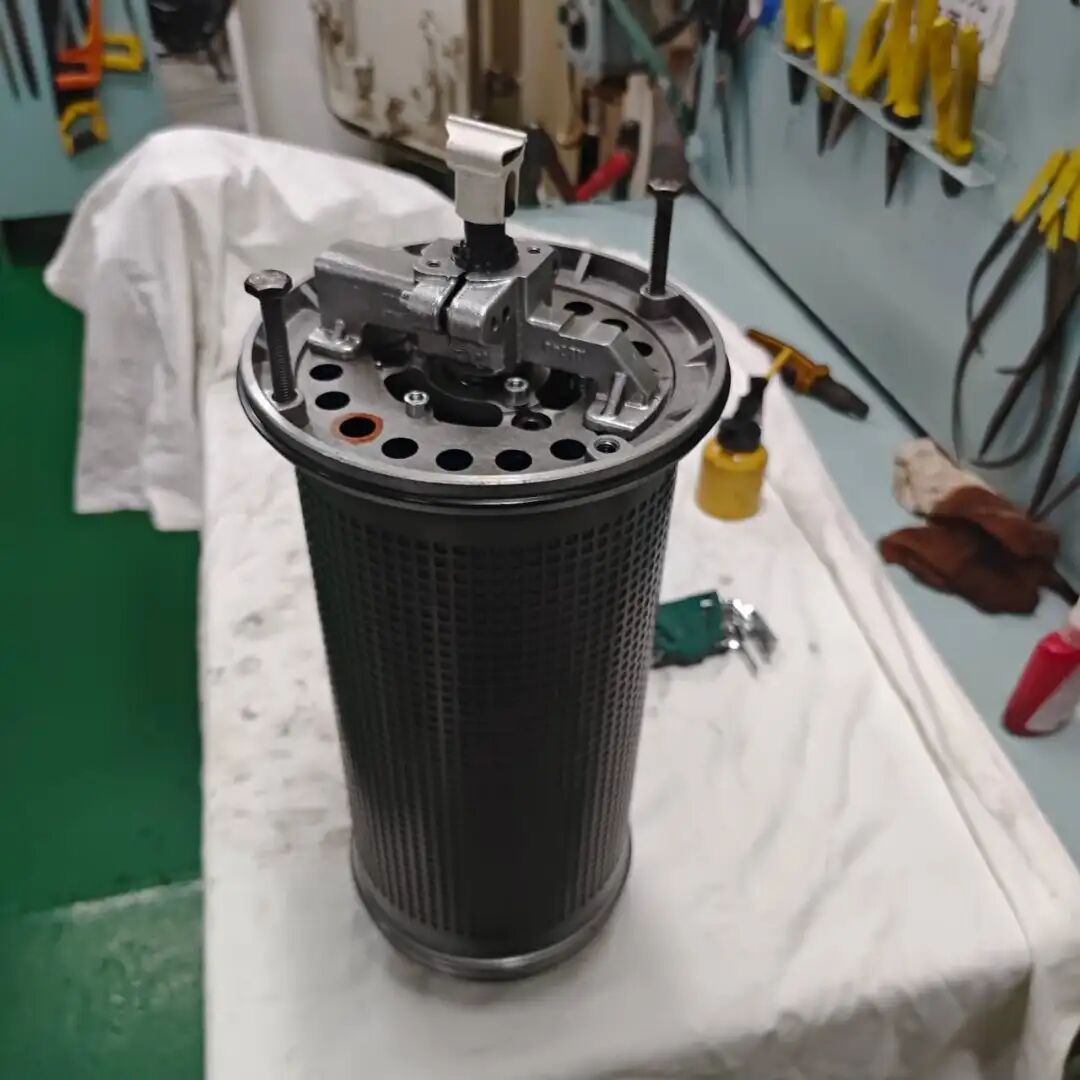

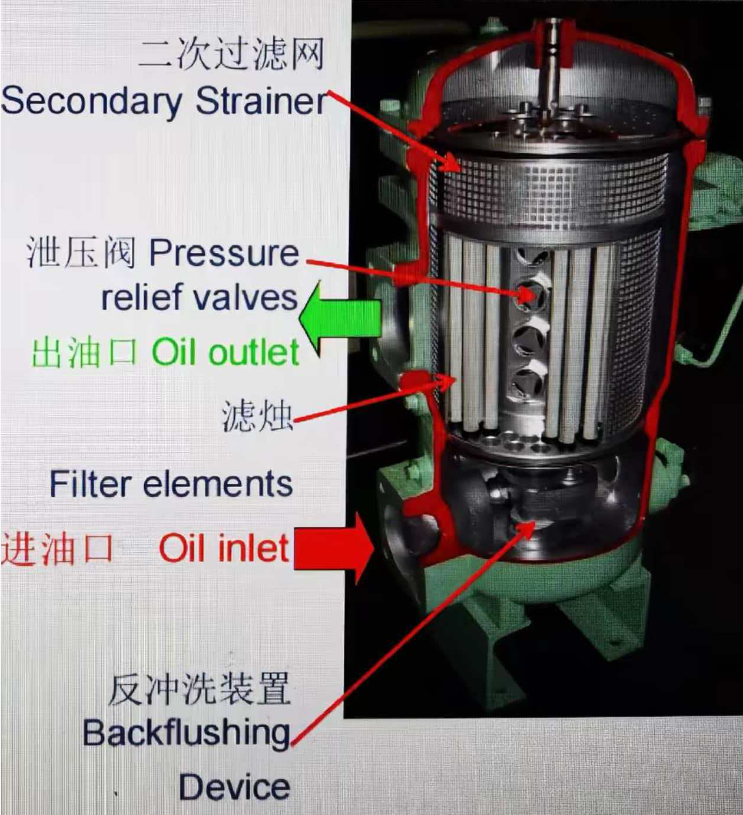

2.烛式滤芯总成（滤烛）

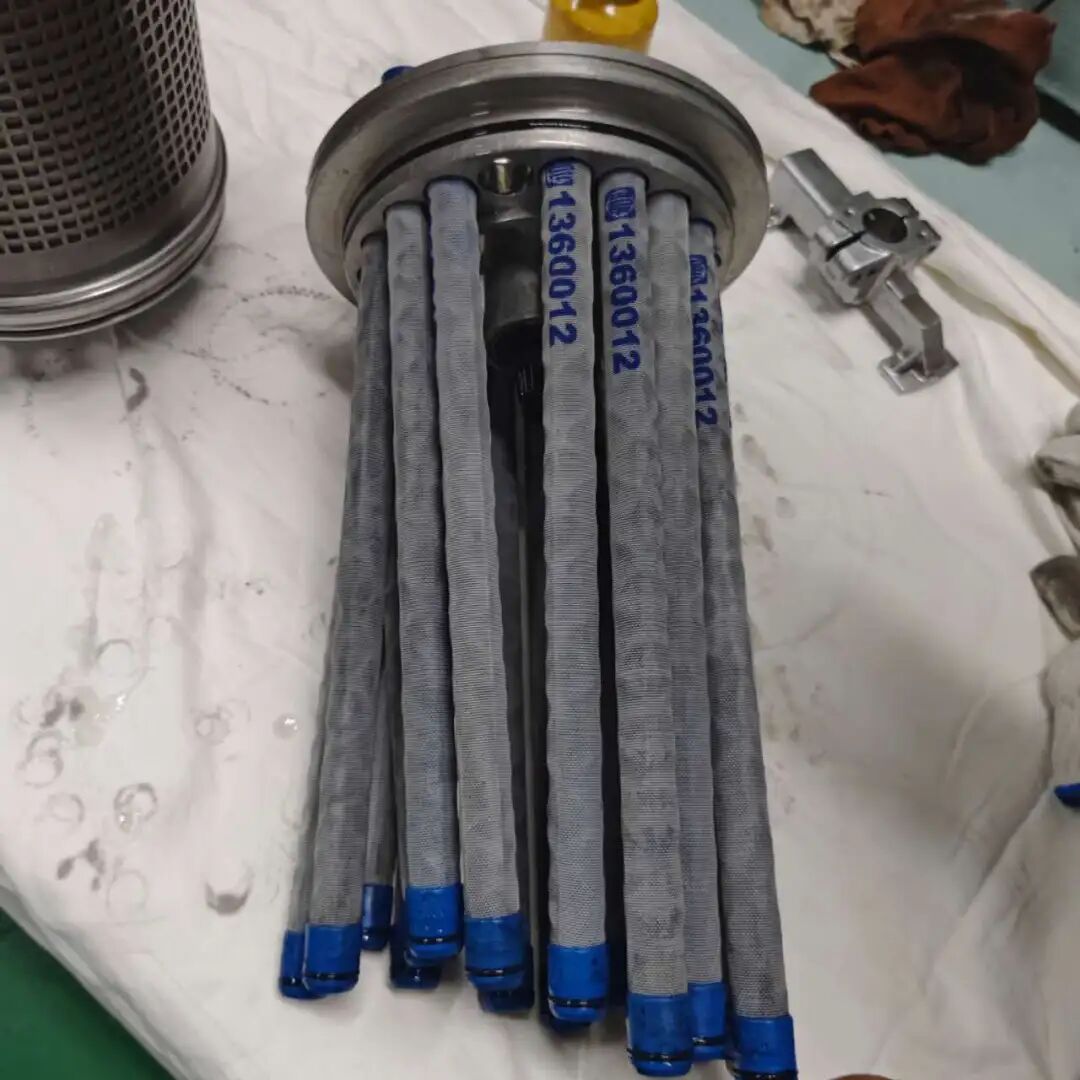

设备核心过滤单元，多根立式不锈钢烛式滤烛圆周均匀排布，外层配置二次安全过滤网，双层防护；过滤面积大、纳污能力强，可精准拦截滑油内的金属磨损颗粒、积碳、油泥、漆膜等杂质。
配套旁通安全阀与泄压阀，当滤芯严重堵塞、压差超限，安全阀自动开启，保障滑油持续供给，避免柴油机断油抱死。
3.自动反冲洗执行机构

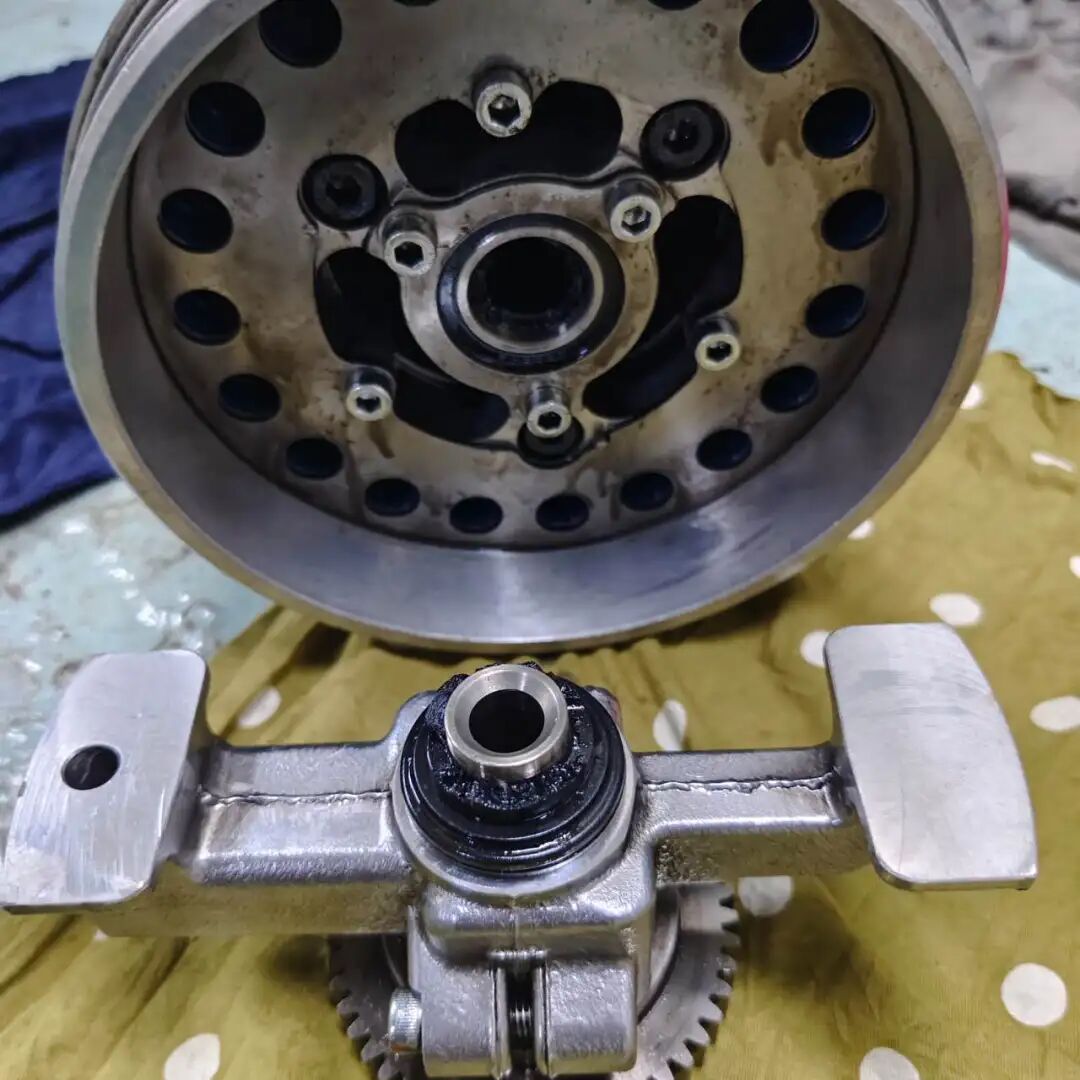

•冲洗臂与冲洗臂轴：旋转式冲洗臂，贴合每一根滤烛外壁，负责分区抽吸脏污油液。

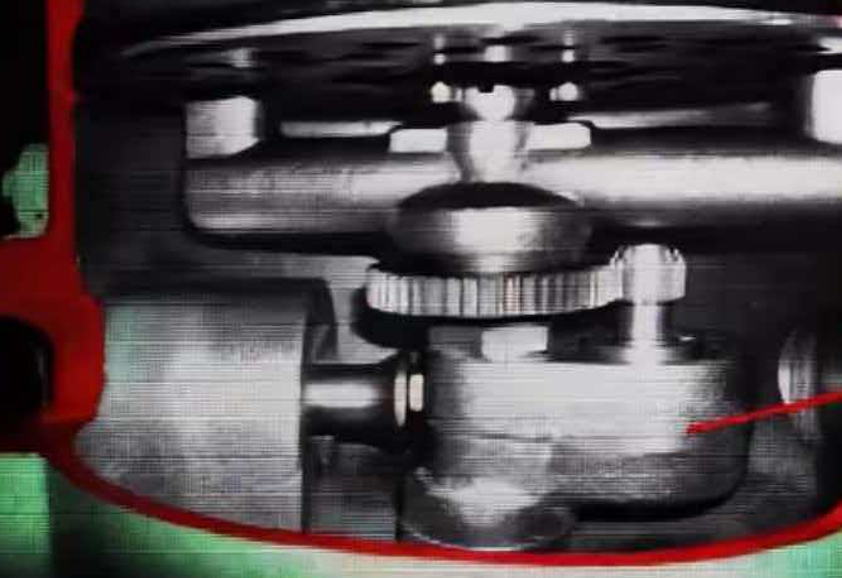

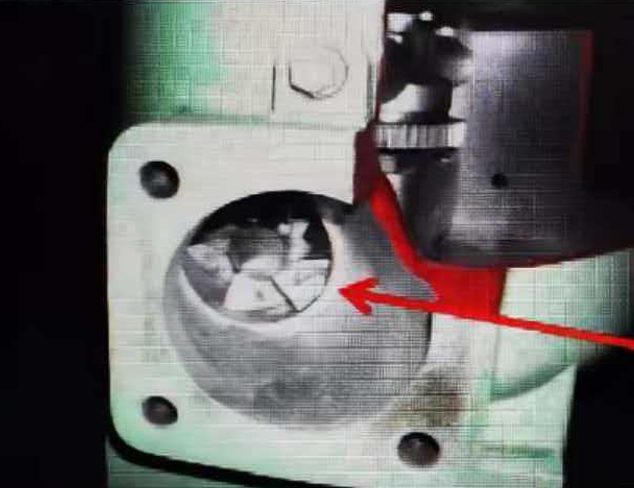

•涡轮传动+ 齿轮减速箱：无需外接电源、外接气源，利用管路内滑油压力冲击涡轮，经齿轮减速驱动冲洗臂低速平稳旋转。
•轴弹簧组件：为旋转主轴提供预紧力，保证冲洗臂贴合密封，防止冲洗泄漏

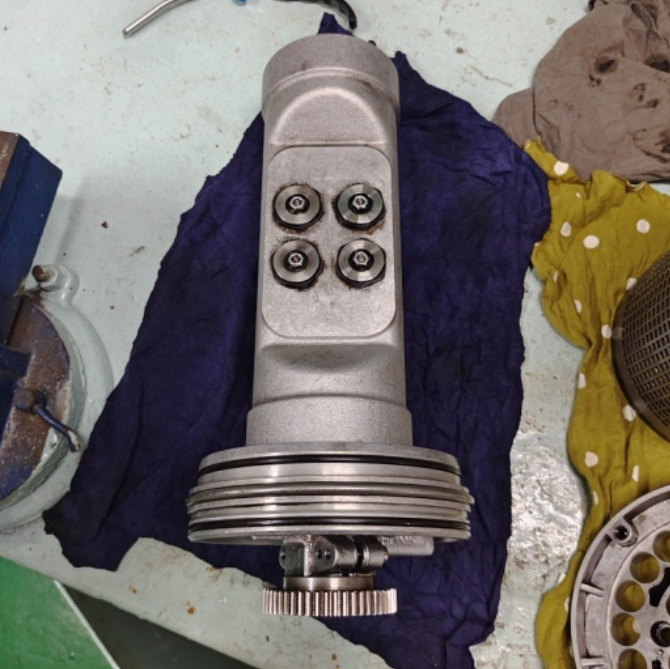

•节流孔板：精准控制反冲洗流量与负压，保证冲洗力度稳定可控
4.状态监测与指示部件

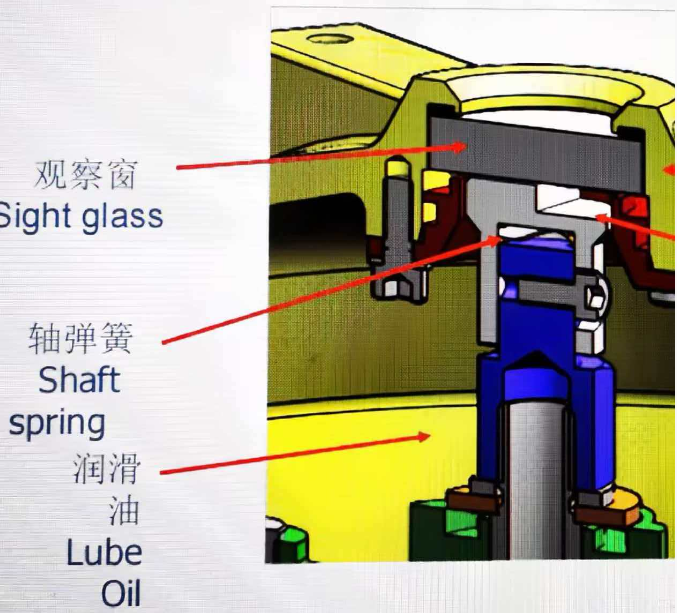

•顶部观察窗（Sight glass）：轮机员可肉眼观察内部机构运行、润滑油液位状态
•转动指示器：外部可视指针，透过观察窗即可直观判断内部冲洗臂是否正常旋转、机构是否卡死
•压差监测装置（ΔP）：实时采集滤器进出口压差，是自动冲洗的核心触发源
三、真实工作运行原理
整套设备全程水力全自动运行，分为两大工况：

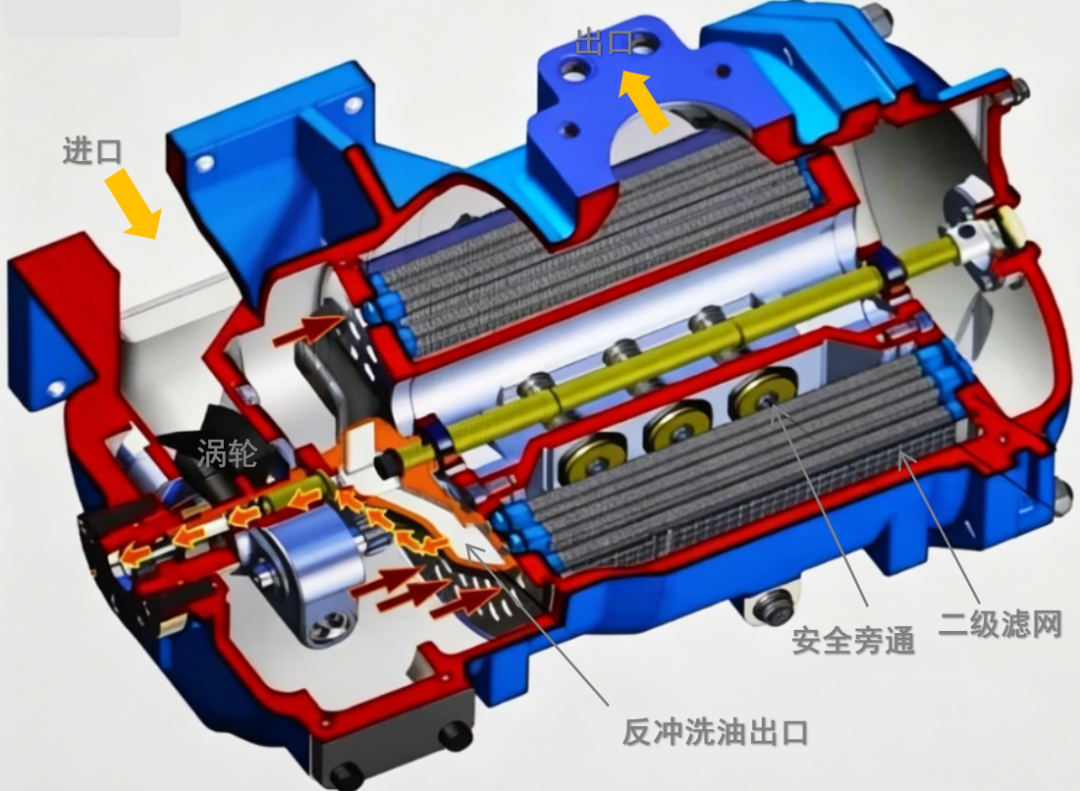

1. 正常过滤工况
脏滑油从下部进油口进入滤器腔体，油液由内向外穿过滤烛与滤网，杂质被拦截附着在滤烛内侧侧；50% 滑油流经滤器上部、50% 流经下部均匀完成过滤，洁净滑油汇聚后从上部出油口流出，供给主机/ 副机润滑点位。
随着杂质不断堆积，滤器进出口压差缓慢升高。
2. 自动反冲洗工况
反冲洗流程一直是在不间断进行的：
1.滑油进入涡轮腔，驱动涡轮、经齿轮箱减速带动中心冲洗臂轴与冲洗臂缓慢圆周转动

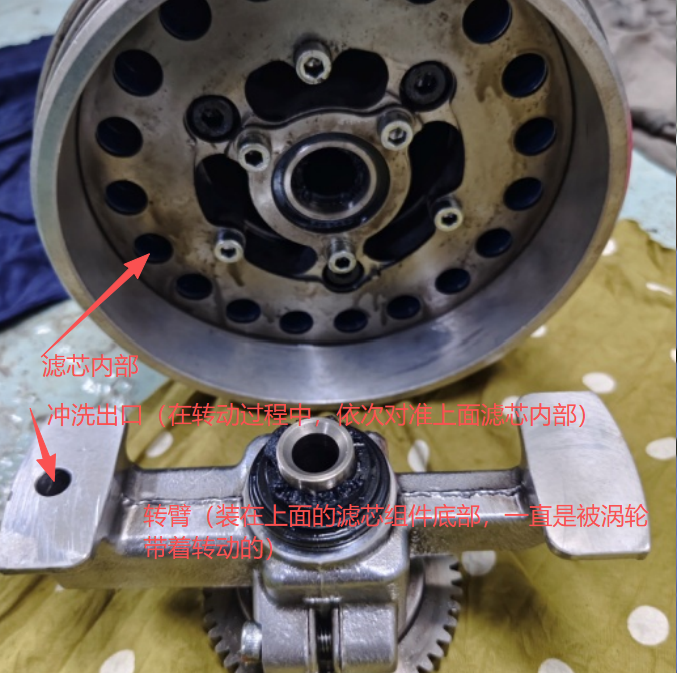

2.冲洗臂依次对准每一根单独的滤烛，利用洁净出油侧的压力差（出油口相对转臂上的冲洗出口形成一个反向压力差），形成反向负压。
3.少量洁净滑油从滤烛从外部向内反向冲刷，将外壁附着的油泥、磨粒彻底剥离
4.携带杂质的污油，通过冲洗臂内部通道、底部排油口，直接排放回到油底壳
6.单根滤烛冲洗完成后，冲洗臂自动转动至下一根，逐根循环清洗，全程过滤作业从未中断。
四、核心优势
1.不间断连续运行：单根冲洗、其余滤芯全程保持过滤，供油零中断，不会影响主副机正常运行
2.免人工频繁维保：无需频繁开盖拆洗、更换滤芯，大幅降低轮机部日常工作量
3.纯水力驱动：无电机、电磁阀等易损电控部件，故障率远低于电动自清滤器
4.双重安全兜底：二次安全滤网+ 旁通泄压阀双重保障，极端堵塞工况也不会断油
5.延长设备与滑油寿命：持续稳定的滑油洁净度，大幅减少轴瓦、凸轮、缸套等精密部件磨损，同时延长滑油使用周期
五、日常运维与故障排查要点
1.日常巡检：查看压差表数值，压差异常偏高、说明滤芯堵塞严重。
2.运行检查：通过顶部观察窗，查看转动指示器是否随工况正常转动，判断涡轮、齿轮、冲洗臂是否卡死。定期保养：解体拆卸滤芯，清洗顽固油垢；检查轴弹簧弹力、密封面磨损情况。
4.故障处理：出现不旋转、不反冲、排污泄漏时，优先检查涡轮叶轮是否卡杂质、减速齿轮是否磨损、排油口是否堵塞
六、总结
这款船用滑油自清滤器，依靠精巧的纯机械水力结构，完美解决了传统滑油滤器“频繁拆洗、易断油、维护量大” 的痛点，是保障船舶动力设备长期低磨损、高可靠、经济运行的关键保护装置。对于轮机管理人员而言，吃透其内部结构、掌握运行与维保逻辑，既是机舱设备管理的基本功，也是防范重大机损事故的重要保障。
