数据库电子海图ZOC置信区间详解
一、为何需要量化不确定性
在海洋与船舶导航中，一个最根本的问题是：海图上标注的水深，到底有多可信？
一艘吃水15米的大型油轮在规划穿越某海峡的航线时，若海图显示该处最浅水深为16米，那么这1米的富余是否足够安全？
要回答这个问题，就必须首先追问：那个"16米"的测量值，其误差范围是多少？
这正是国际海道测量组织IHO，引入置信区区域Zone of Confidence，ZOC体系的根本动机。
ZOC体系将古典统计学中的置信区间理论，系统性地应用于水深测量数据的质量评估，为海员提供了一套可量化、可比较的数据可信度描述语言。
本文将从概率论与数理统计的基础出发，严格说明ZOC所涉及的置信区间概念，并结合具体数值实例说明其实际意义。
不用害怕，没有多难，稍微有点数学基础的都能看懂。
二、测量误差的概率模型
任何物理量的测量结果，都包含真值与随机误差两个部分。设某点的真实水深为 ，则单次测量得到的值 可以写成：
其中 是随机测量误差。在水深测量中，误差来源是多元的：声学换能器的时延误差、声速剖面的不均匀性、船体姿态如横摇、纵摇、升沉的补偿残差、潮汐改正的不完整性等。

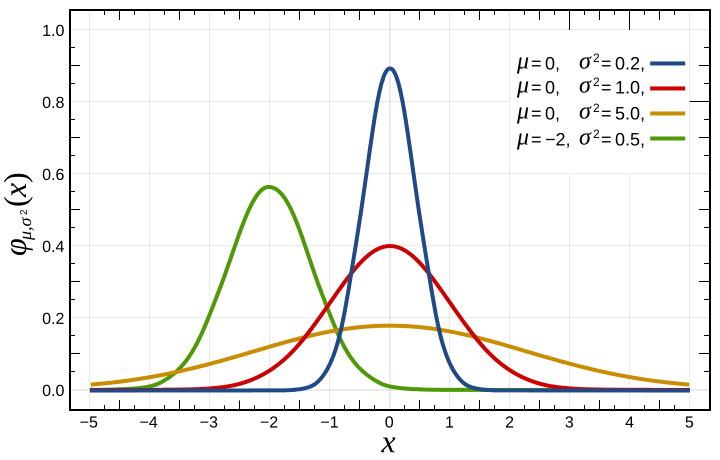

根据中心极限定理，当众多独立的、有限方差的误差来源叠加时，总误差趋近于正态分布，即：
其中， 是误差的标准差，假设系统经过严格校正后无系统偏差，均值为零。

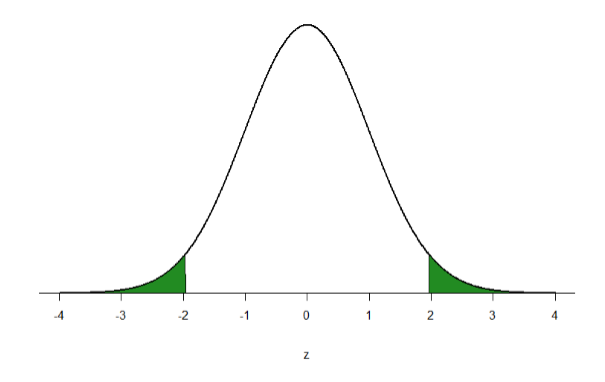

正态分布的核心性质是：总误差落在 区间内的概率，由标准正态分布的累积分布函数 决定：
几个关键的临界值：
当 时，概率为68.27%；
当 时，概率为90%；
当 时，概率为95%；
当 时，概率为95.45%；
当 时，概率为98.57%；
当 时，概率为99.73%。
IHO在ZOC体系中采用的置信水平是95%，但对深度精度和位置精度分别使用了不同的 值，这一细节在工程实践中至关重要。
三、ZOC体系的两个核心维度
ZOC体系种，综合评估有三个维度：深度精度Depth Accuracy、位置精度Position Accuracy以及海底覆盖度Seafloor Coverage。前两者是直接的统计量，可以用置信区间精确表达。
根据IHO S-57标准，深度精度的定义是，所描绘测深点的误差在95%置信水平（对应 ）下的范围，其计算公式为：
其中 为测量点的水深（单位：米）， 和 是与ZOC等级相关的参数， 是95%置信水平下深度误差的允许范围。
根据源自IHO S-4标准的ZOC分级表，各等级的深度精度参数如下：
ZOC A1的公式为 ；
ZOC A2和ZOC B均为 ；
ZOC C为 。
这个公式由两部分组成：常数项 代表与深度无关的固定误差，如换能器安装误差、水面基准误差等；比例项 代表随深度增大而增大的相对误差，主要来自声速不确定性：声波传播时间越长，声速剖面的不确定性积累越大。
2. 位置精度的置信区间
位置精度Position Accuracy定义为，所描绘测深点相对于给定基准的误差，在95%置信水平（对应 ）下的范围。
这是一个累积误差，包含测量误差、大地坐标转换误差、数字化误差等所有环节的误差。
注意，这里使用的是 ，对应约98.6%的单次误差覆盖概率，而非深度精度所用的 。
这一差异的原因是：位置精度用于定义二维圆形误差概率CEP，Circular Error Probable，在二维正态分布框架下，同样的概率水平对应更大的 值。
具体而言，若 和 方向的误差相互独立且各自服从 ，则二维圆形误差半径 满足：
当 （95%概率圆）时，解得 。
各ZOC等级的位置精度（95%概率圆半径）如下：
ZOC A1为 （与深度相关）；
ZOC A2为 ；ZOC B为 ；
ZOC C为 ；ZOC D则更差。
四、具体数值计算实例
以下用具体数字，来说明各ZOC等级的置信区间大小，让抽象的数字变得直观。
实例一：ZOC A1区域，水深20米
某现代港口刚完成DGPS+多波束声呐全覆盖测量，被评定为ZOC A1。海图标注此处水深为20米。
深度精度（95% CI），
这意味着，真实水深有95%的概率落在区间，即 米区间内。
位置精度（95% CI），
即，该测深点的真实地理位置，有95%的概率在海图标注点的6米半径圆内。
实例二：ZOC B区域，水深30米
某海区采用现代测深仪，但未进行全覆盖扫测，被评为ZOC B，海图标注30米水深。
深度精度（95% CI），
位置精度（95% CI）为 米，固定值，不随深度变化。
这意味着一艘船规划航线时，必须意识到：一个海图上标注为30米的水深，其真实值有5%的概率浅于28.4米或深于31.6米；而标注的水下礁石位置，其真实位置有5%的概率超出50米范围之外。
实例三：ZOC C区域，水深15米
某海区由早期测量数据编制，采用铅锤测深，被评为ZOC C。
深度精度（95% CI），
位置精度（95% CI）为 米。
这组数据说明了问题的严峻性：标注15米的水深，有5%概率真实水深浅于12.25米；而海图上某礁石的标注位置，其真实位置可能在500米之外，这对于任何吃水大于10米的船舶而言都是极大的隐患。
五、置信区间与航行安全余量的关系
置信区间理论，直接决定了航行安全余量UKC的计算方式。
设船舶吃水为 ，海图标注水深为 ，深度误差的95%置信界为 ，则：
真实水深 有95%的概率 。 因此，最保守的95%安全余量要求为：。 若需要静态安全余量为 ，则：。
以一艘吃水14米的船舶过境为例，若海图标注水深16米：
若该区域为ZOC A1（ 米，取20米深计），则安全富余 米，95%置信水平下安全。 若该区域为ZOC B（ 米，取20米深计），则安全富余 米，此时剩余余量已非常有限。 若该区域为ZOC C（ 米，取15米深计），则 米，即：在95%置信水平下，该航道对14米吃水的船舶不安全。
IHO S-67指南对此给出了明确的操作建议：
在ZOC A1和A2区域规划航线时，航海员应考虑孤立危险物和浅滩测深点，可能距其图示位置最远20米，且水深可能偏浅至少0.5至1米；
在ZOC B区域，位置偏差可能达50米，深度偏浅可能超过1米；
在ZOC C、D和U区域，位置偏差可能达500米，且深度可能严重偏浅。
六、ZOC的统计独立性假设与局限
必须实事求是地指出，ZOC体系的置信区间基于若干统计假设，在实际应用中，这些假设并不总是完全成立。
第一，正态性假设
真实的测量误差，往往并不是完美的正态分布。在声速剖面异常、海底地形突变处，误差分布可能出现厚尾特征，导致99%以上的极端误差超出2倍标准差估计。
第二，误差独立性
ZOC体系将深度误差和位置误差，视为独立量分别计算，但实际上两者之间存在一定的相关性。
当定位系统精度下降时，同一条测量线上，相邻测深点的位置误差是高度相关的，而非独立的。
第三，ZOC是对整个海区的区域性平均估计，而非对每个单独测深点的精确描述。
如S-57标准所述，深度和位置精度指的是最终描绘测深点的误差，不仅包含测量误差，还包含海图制作过程中引入的其他误差。
因此，ZOC反映的是一个制图标准，而非单纯的水文测量标准。
七、ZOC在ECDIS中的实际使用方法

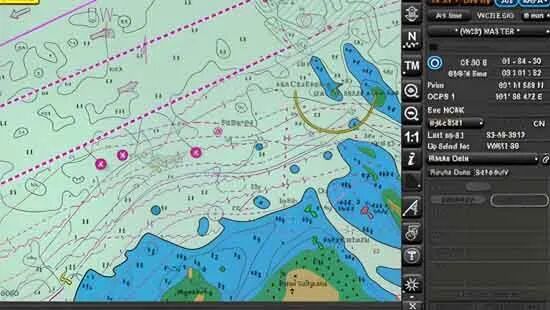

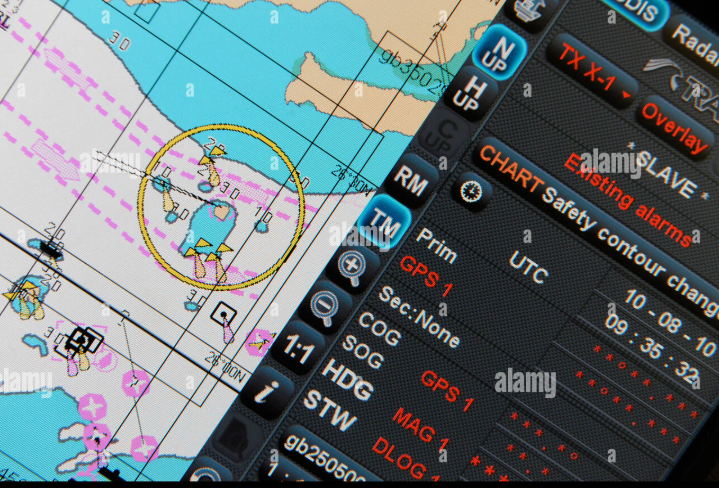

在ECDIS中，CATZOC数值通过三角形或菱形符号图案，在电子海图上显示，符号内的星星数量表示置信等级。
六颗星对应最高质量A1，两颗星对应最低评估等级D，未评估区域显示字母U。
在实际操作层面，使用ZOC信息应当遵循以下步骤：
1. 航线规划阶段
首先在ECDIS上激活ZOC显示图层，识别整条拟定航线所经过的ZOC区域等级。对于跨越不同ZOC区域的航线，应以最低等级区域作为整体安全余量的基准。
规划时，应将ZOC所定义的水平精度，纳入航线自动检查功能的横向偏差设置中。
2. 安全等深线设定
ECDIS的安全等深线设置应当在名义水深的基础上，叠加该ZOC等级对应的深度误差置信界。
例如在ZOC B区域，若船舶安全通过所需的最小水深为15米，则安全等深线应设为 米，取30米深处的ZOC B精度值，或更保守的值。
3. 孤立危险物查询
航海员应利用ECDIS的拾取报告功能，查询孤立危险物如礁石、沉船的附加质量信息。
在缺乏此类信息的情况下，应假设该孤立危险物的位置偏差和水深偏差，符合当地ZOC的精度上限。
八、结语
电子海图的ZOC置信区间体系，是将概率论与数理统计工具系统性引入海洋导航实践的重要成果。
它以正态分布误差模型为基础，以95%置信水平为统一标准，通过，
的线性模型和圆形误差概率CEP方法，将深度误差和位置误差分别量化为可操作的数值界限。
从ZOC A1的深度误差不超过0.70米（20米水深处），到ZOC C的深度误差可达2.75米（15米水深处），再到位置误差从6米膨胀到500米。
这些数字直接决定了航行安全余量的下限，绝非可以忽视的技术细节。
理解这些置信区间背后的概率含义，是每一位现代航海员用好ECDIS、真正实现数字化安全导航的数学基础。
