数据库一文读懂ALFA LAVAL分油机的检漏程序...再也不怕它跑油！
舶讲武堂技能快速提升学习资料购买，点击下方链接获取详情！
船员专属实战资料，无网也能学...新手入门、老手提升、职务晋升好帮手！
ALFA LAVAL S 型分油机（SA/S946 等）检漏（Leak Test）是排渣后/ 启动前的密封保压测试，由EPC-50 控制，核心是关闭所有出口、憋压保压、检测压降，不合格则触发OIL LEAKING 报警并锁机。
一、检漏原理与流程
1.准备：启动前或排渣结束→进置换水→关闭 V1（进油）、V4（净油出口）、V5（排水）；
2.憋压：V16（关盆水，节流孔 1.5mm）持续供水，滑动底盘上移密封排渣口，建立密封水压力（PT4（净油出口压力传感器≈0.4–0.6MPa）；
3.保压检测（核心）：EPC-50 监测 P238（密封水）、P247（净油）、P248（排水）、P245（背压），3–5 秒内压降≤0.05MPa 为合格；
4.通过/ 失败：合格→开 V1 进油分油；失败→反复检漏→报警停机。
二、检漏失败核心原因（5 大类）
•密封失效（最常见）：滑动底盘O 形圈 / 矩形令老化、磨损、卡渣；分离筒密封面变形；顶盖尼龙圈损坏。
•阀门内漏：PT5 排水电磁阀卡住常开（常见）；PT4 净油出口阀关不死；V15/V16 电磁阀泄漏或节流孔堵塞。
•水压/ 气压异常：工作水压力＜0.5MPa；压缩空气压力＜0.7MPa；V16 节流孔（1.5mm）堵塞 / 变大。
•传感器/ 控制故障：PT4/PT5 压力传感器漂移；EPC-50 模块或 PLC 故障。
•机械卡阻：滑动底盘结垢、卡异物；分离筒轴承磨损导致不同心。
三、典型案例（5 个高频场景）

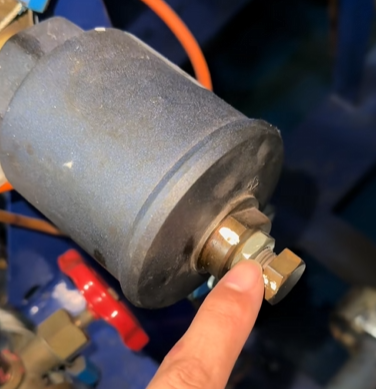

案例1：PT5 电磁阀卡住常开→检漏压力归零
•机型：SA851；现象：启动即 OIL LEAKING，PT5 压力为 0；多次吊检换密封圈无效。
•原因：PT5 排水电磁阀阀芯卡在开启位，保压时直接泄压。
•处理：拆解清洗电磁阀，更换阀芯弹簧；校验V5 关闭严密性；恢复正常。
案例2：滑动底盘矩形令磨损→排渣后必跑油
•机型：SA851；现象：排渣后 TI64 进油阶段跑油，PT4 压力低，电流骤增。
•原因：S 型靠水压弹性密封，矩形令（4mm 槽）磨损至 3.6mm，密封不足；前几任二管轮长期错误加生料带，治标不治本。
•处理：更换原厂矩形令（4mm）；研磨分离筒密封面；调整 V16 节流孔至 1.5mm；根治一年顽疾。

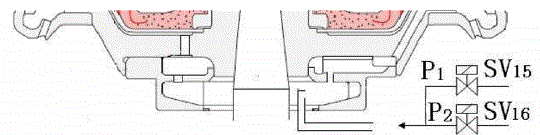

案例3：V16 节流孔变大→保压不足
•机型：SA846；现象：1 号机频繁 OIL LEAKING，PT4 压力波动；2 号机正常；互换分离桶故障依旧。
•原因：V16（关盆水）节流孔磨损扩大至 2.5mm（标准 1.5mm），关盆水量过大，底盘无法完全密封。
•处理：更换V16 电磁阀或研磨节流孔至 1.5mm；清洗配水盘；恢复正常。

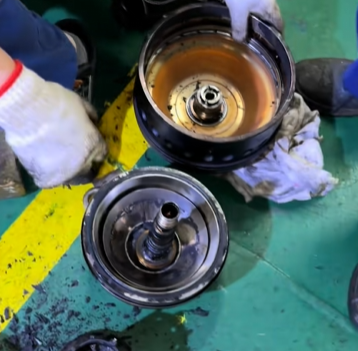

案例4：密封环卡渣→排渣口泄漏
•机型：S946；现象：检漏时 PT4 压力缓慢下降，排渣口微量跑油。
•原因：密封环被小木片卡阻变形，形成缝隙；工作水泄漏，无法建立有效水封。
•处理：拆解取出异物；更换密封环；清洁分离筒水腔；保压合格。
案例5：PLC 模块故障→循环检漏
•机型：S946；现象：启动后反复 Leak Test，P238/P247 数值正常但无法通过；互换 PLC 后故障转移。
•原因：PLC 模块 X20 固件（U260）异常，信号逻辑错误。
•处理：更换全新PLC 模块并刷固件；恢复正常。
四、快速排查技巧
1.看压力：PT4＜0.4MPa→密封 / 阀门问题；压力正常→传感器 / PLC；
2.查阀门：PT5/V5 是否内漏；V16 节流孔尺寸；
3.拆密封：优先换滑动底盘O 形圈、矩形令、顶盖尼龙圈；
4.校水压：工作水0.5MPa左右，压缩空气≥0.7MPa；
5.查控制：传感器校验；PLC / 模块互换测试。
五、小结
ALFA LAVAL S 型分油机检漏失败80% 为密封件老化 / 卡阻或 V16/PT5 阀门问题，20% 为水压 / 传感器 / PLC。优先查阀门与节流孔，再换密封件，最后查控制，避免盲目吊检。
