数据库老轨详细讲解船用开式脱硫塔（EGCS）和它的“硫碳比高”故障故障原因排查与分析
舶讲武堂技能快速提升学习资料购买，点击下方链接获取详情！
船员专属实战资料，无网也能学...新手入门、老手提升、职务晋升好帮手！
一. 船用脱硫塔（EGCS）概述
船用脱硫塔（EGCS，俗称洗涤塔/脱硫塔）是当前国际航行领域核心的船舶尾气净化设备，主要用于脱除主机、发电机、锅炉烟气中的硫氧化物（SOX）与颗粒物（PM),脱硫效果可达95%以上，能有效地满足全球船舶硫氧化物排放法规要求，是保障船舶合规运营，降低运营成本，提升环保水平的关键设备。
其工作原理是用碱性海水与烟气中的SO2发生反应生成稳定的硫酸盐，使烟气净化后满足国际海事组织（IMO）及各国港口排放限制，实现达标排放，根据运行方式不同，船舶脱硫塔主要分成三类：
1.开式系统： 直接取用舷外海水进行洗涤，处理后废水排海，具有结构简单，运营成本低，使用广泛的特点，是目前主流配置；
2.闭式系统：采用淡水添加碱液循环洗涤，废水收集后回岸处理，可实现近岸/港口零排放，合规性更强；
3.混合式系统：公海航行使用开式模式，进入排放控制区域（ECA）切换为闭式模式，兼顾经济性与港口法规要求。
从经济与运营价值来看，脱硫塔的最核心的作用是响应全球“限硫令”，使船舶可继续合法使用价格更低的高硫油，替代成本高昂的低硫油，避免因超标排放面临高额的罚款，滞留等风险，受国际燃油市场价格波动影响，高硫油的和低硫油长期存在显著的价差，资料显示，大型集装箱船舶安装脱硫塔后，每年可节省燃油成本数百万美元。同时，高硫油搭配脱硫塔的碳排放水平低于直接燃烧低硫油，更契合未来全球碳税、碳交易政策趋势。此外脱硫塔可大幅度降低烟气中SOX对烟囱、管路、增压器的腐蚀和冲刷，有效的延长了设备使用寿命，降低了维修保养支出，显著改善了港口及沿海区域空气质量，保护海洋生态与人体健康。从行业长远发展看，EGCS技术具备中立性、灵活性，不锁订单一燃料路线，可适配未来的新能源转型与法规升级，缓解了低硫油的供应紧张压力，对稳定全球的航运供应链具有重要意义。
二. 我轮EGCS系统配置介绍
我轮配备浙能迈领生产的开式废气清洗系统，系统直接利用海水碱性物质吸收废气中的SOX，净化后的废气直接排放到大气中，脱硫后废水直接排放入海。脱硫效率满足MARPOL 公约附则VI 中船舶在排放控制区域内燃油含硫量0.1%m/m 的船舶硫氧化物排放限制要求。系统的主要组成如下：
1.烟气连续排放监测系统（CEMS）
核心功能为实时抽取烟气，检测SO2和CO2浓度，计算硫碳比，判断排放是否合规。当检测数值超标时，系统通过变频海水泵自动调节海水流量，强化洗涤效果，确保达标排放，如下图所示；

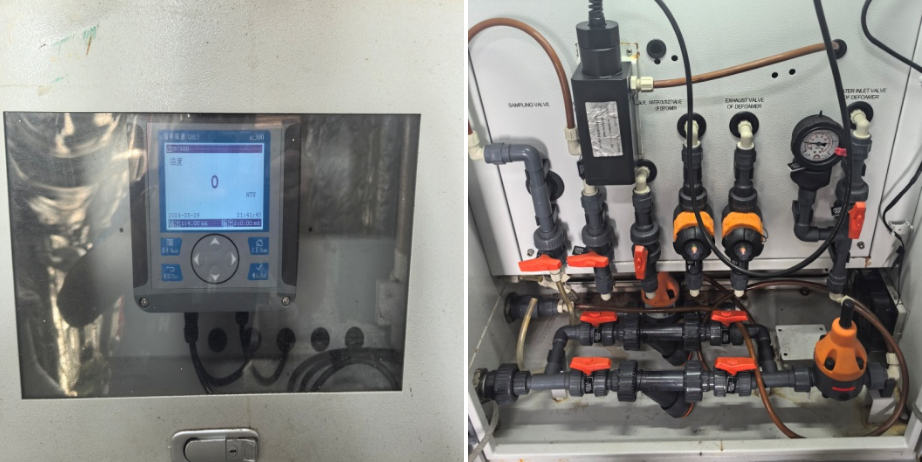

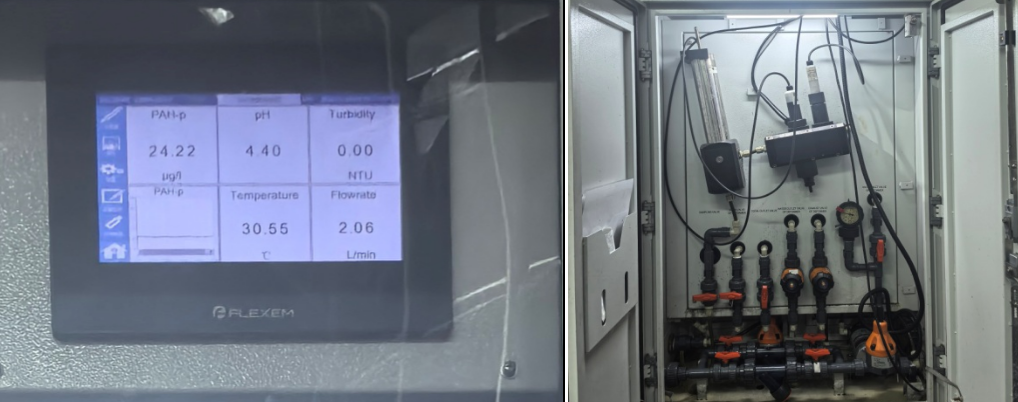

2.洗涤水监测单元
系统配置处理前、处理后两套水质分析模块，处理前监测进水浊度等指标；
处理后监测：PAH、pH 值、浊度等参数，确保排水符合国际排放标准；
3.数据记录及存储系统
所有数据由PLC 系统实时记录，存储格式严格遵循MEPC.340(77)的标准，形成为EGC 官方记录册（EGC Record Book）。数据具备防篡改保护，可查询、下载、打印，保存周期不少18 个月。并同步接入全球导航卫星系统(GNSS) ，自动识别船舶是否处于排放控制区，实现分区合规排放；
4.洗涤塔本身

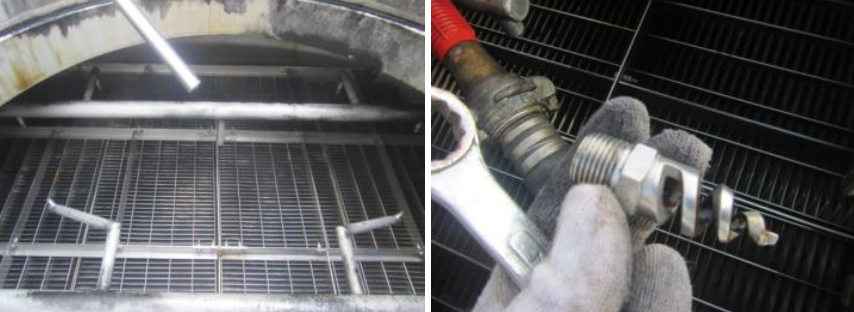

内部布置多层喷淋雾化喷头，海水均匀喷洒与烟气逆向充分接触，完成SO2吸收及颗粒物的洗涤；

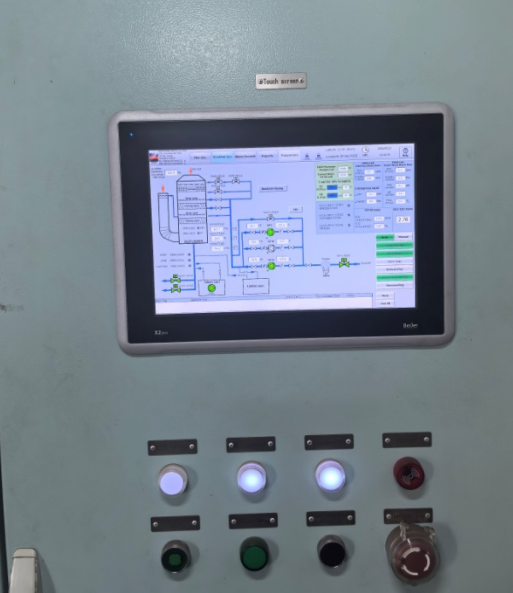

5.HMI 人机交互界面
用于参数显示，设备控制，历史记录查询，报警提示与系统校对操作；
6. 烟气挡板门
包括主机挡板，主机旁路挡板，辅机挡板，辅机旁路挡板，实现烟气通路切换与旁路保护；
7.泵与风机系统
主要包括变频海水洗涤泵，密封风机等，为系统提供海水循环与设备密封保护。
三. 脱硫塔CEMS系统故障现象
我轮在正常航行过程中,脱硫塔（EGCS）系统突然出现硫碳比高报警。

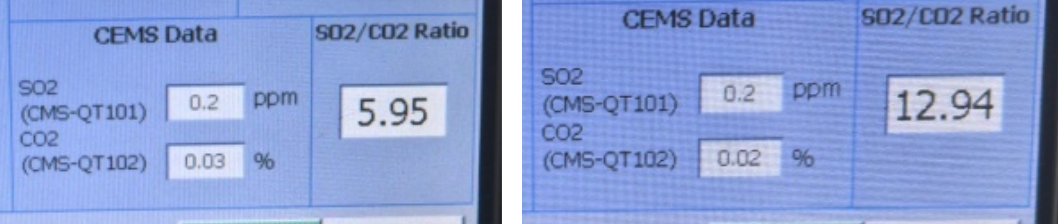

按照设备操作手册要求，主管轮机员对CEMS系统中的烟气检测探头进行常规校准操作，报警随即消除,但是检测面板显示硫碳比在5-12之间大幅波动，无法稳定在正常范围， 系统运行状态异常,如下图:

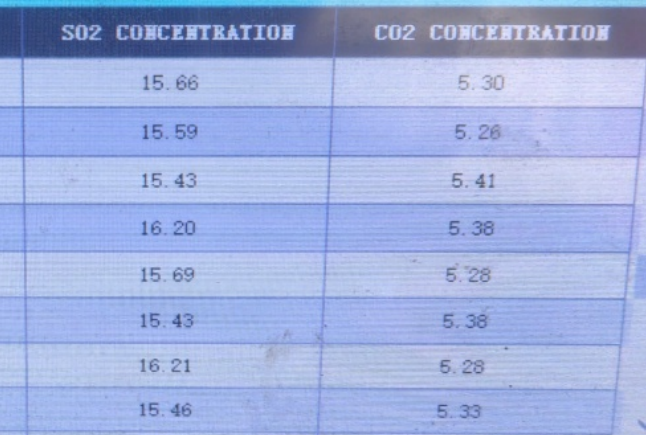

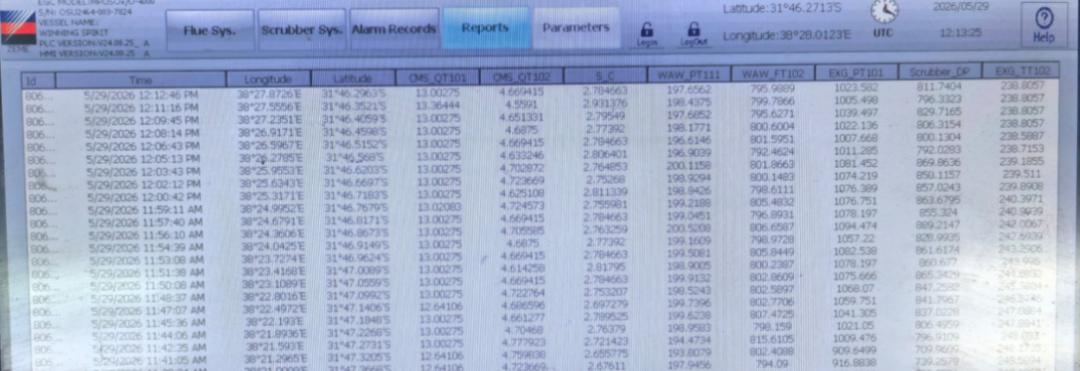

通过调取历史运行数据发现，故障前正常情况下，系统CO2浓度稳定在应该在4%-6%之间， SO2浓度约在15左右，硫碳比稳定合规，如下图：

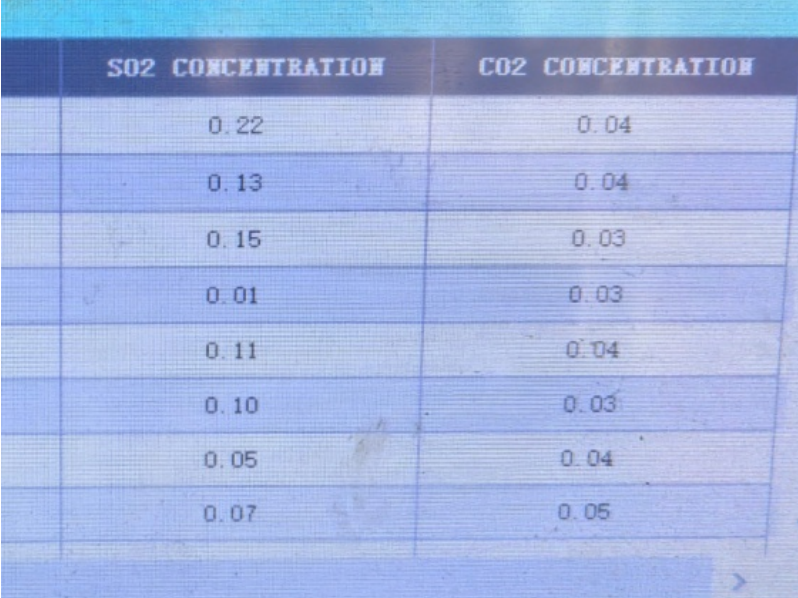

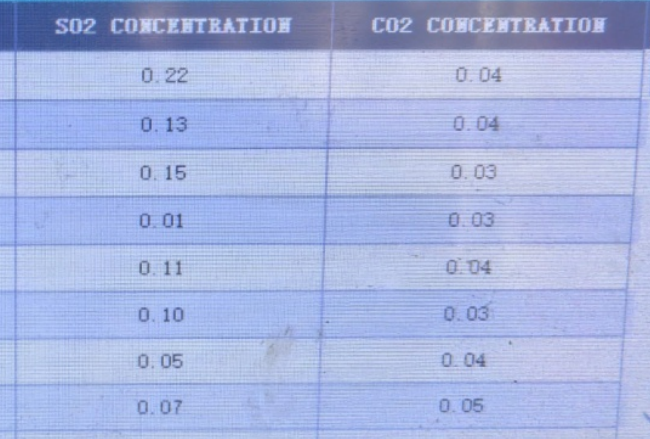

而故障发生并完成探头校对后，SO2与CO2实时检测数值持续偏低且不断下降，与标准工况严格偏离，如下图所示：
四.故障排查过程
（一）初步排查与厂家指导
出现数据异常后，我轮立即联系机务主管并寻求设备厂家技术支持。经厂家远程分析，厂家判定SO2和CO2检测数值均不符合正常逻辑，明确指出CO2正常值应稳定在4%-6%之间，当前数据明显失真，怀疑问题出现在CEMS监测元件，采样系统或光路部件，按照说明书的步骤与厂家视频指导，轮机部依次开展以下排查工作

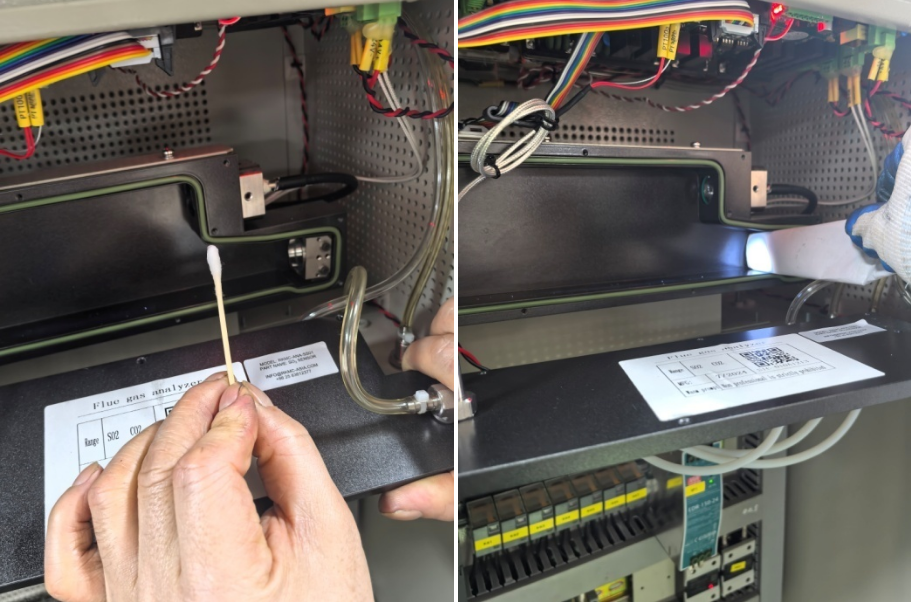

1.打开CEMS检测室,对气体采集室内部进行检查和清洁；
2.对光源进行校准与光路检查；

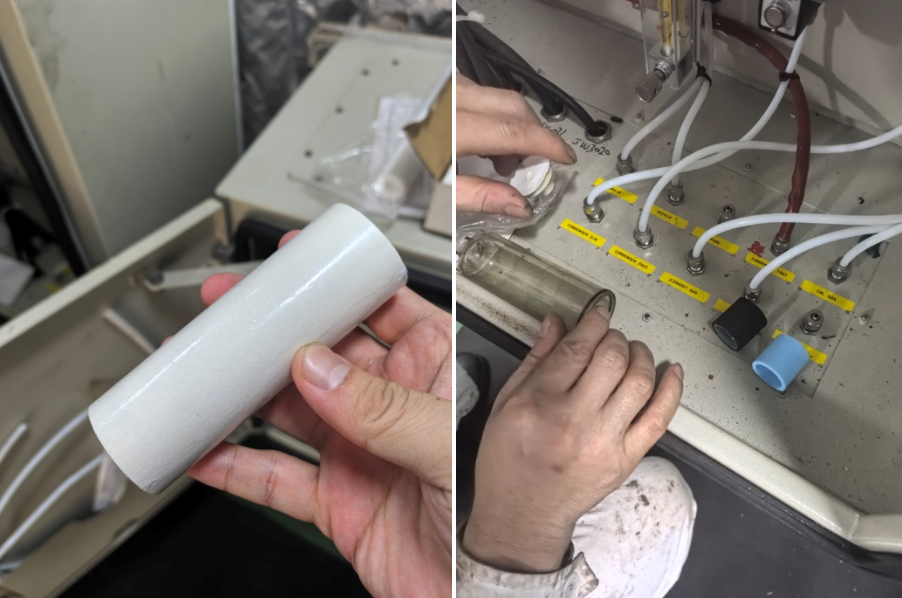

3. 检查并更换CEMS内部精密过滤器，同时拆除与回装初级过滤器进行对比测试，确认过滤器无堵塞，不影响烟气采集
4.全面检查CEMS内部采样器管路，未发现明显破损、漏气点；

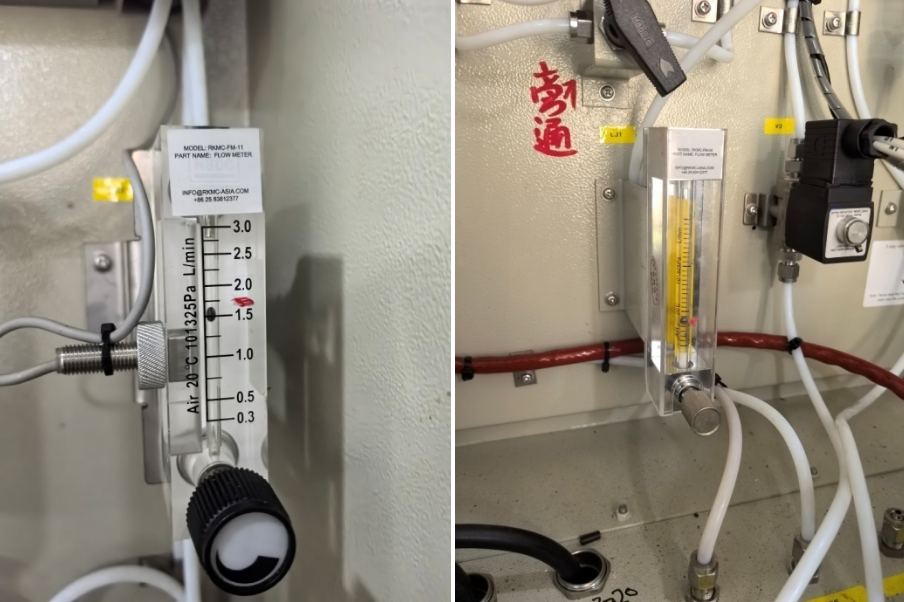

5.核对气体流量参数，确认流量符合说明书要求，如下图：
经过上述排查，探头故障，流量计故障，过滤器堵塞，管路明显漏气等可能性均被排除，系统重新校准后数据仍无改善，故障未解决，排查进入瓶颈。
（二）深入排查冷凝泵与采样管路

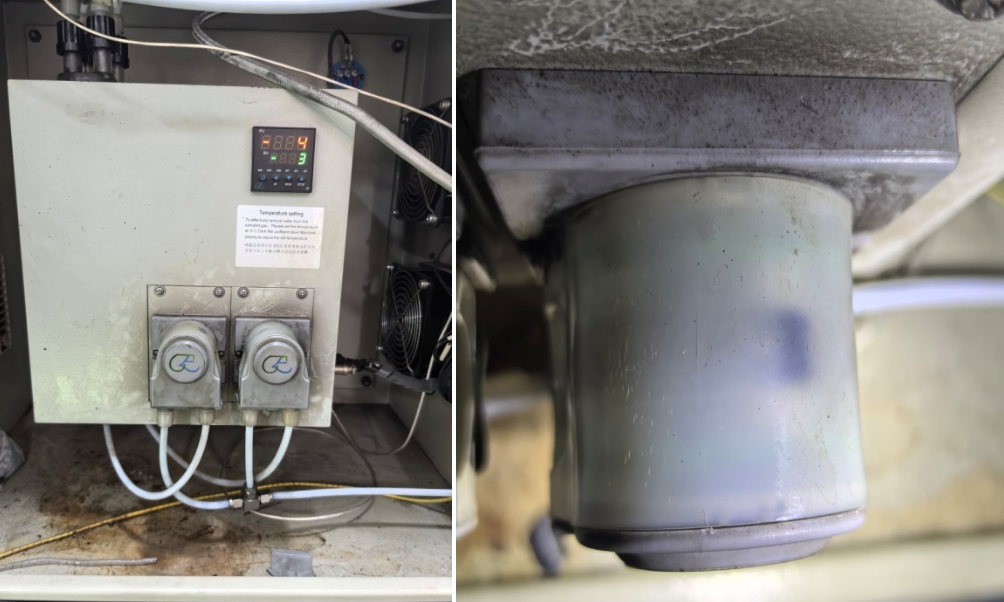

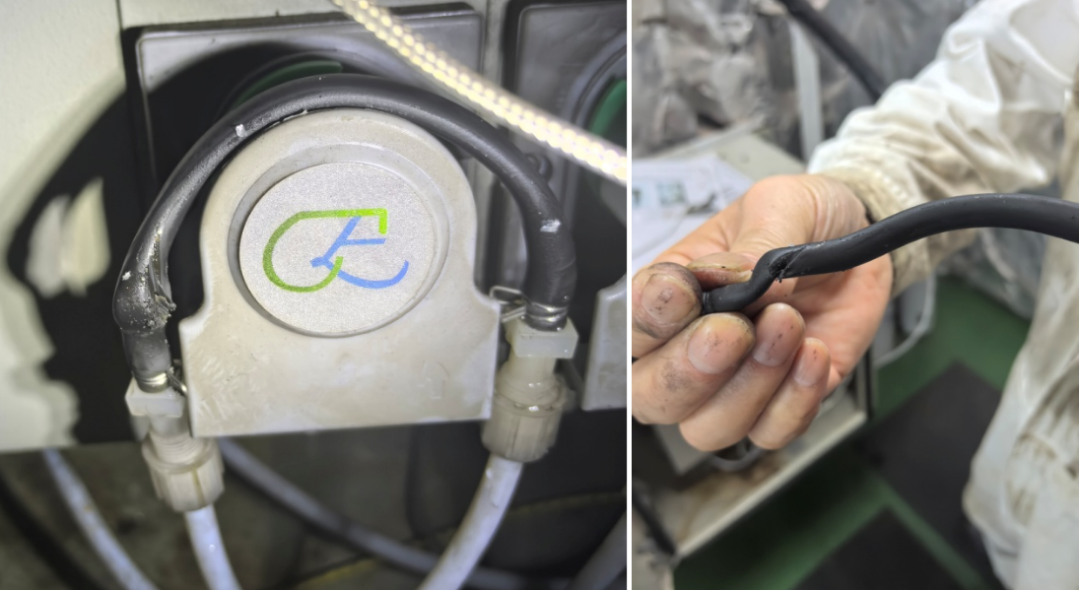

厂家根据故障进一步指导，重点怀疑冷凝泵管路漏气，导致烟气采样失真。大管轮随即对两台冷凝泵解体检查，发现其中一台冷凝泵内部软管存在开裂现象，如下图所示：

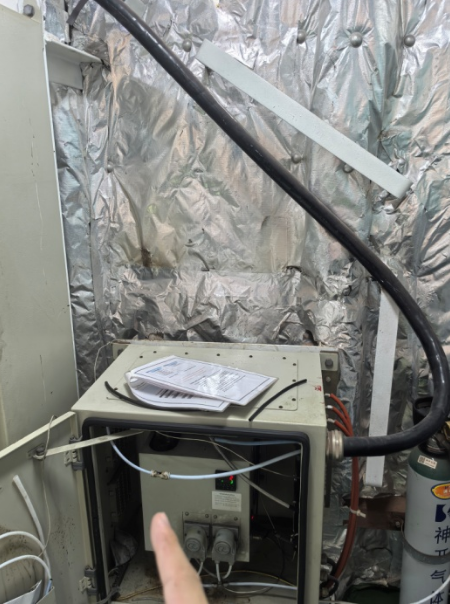

该冷凝泵在外部被一个塑胶罩子盖住，如果不打开罩子，无法看出内部有管路连接，如下图：
立即修复并重新安装，但是数据依然无变化，故障依旧存在。

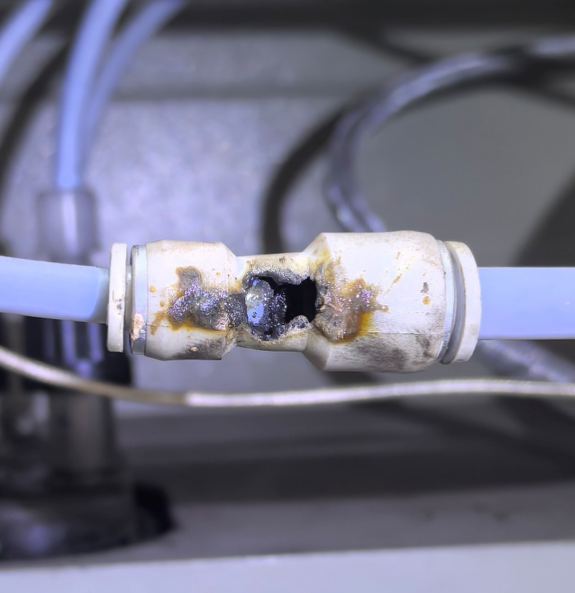

排查未中断，继续对冷凝泵及后端管路进行细致检查。在检查采样总管快速接头时，发现接头表面有粘腻痕迹，反转后发现塑料材质快速接头已被高温烧蚀形成大孔洞。该接头位于采样总管关键位置，破损后导致CEMS系统直接吸入外部大气，而非船舶主机废气，造成SO2和CO2检测数据完全失真，这是导致硫碳比异常波动，数值偏离的根本原因。
发现问题后，船员立即用耐高温胶带对破损处做临时密封处理，恢复采样管路气密性，如下图对CEMS系统重新校准后，SO2和CO2气体数据显示如下：
（三）参数调整与恢复
临时密封修复后，监控面板显示：CO2浓度回升至4%-6%的正常范围，但是SO2的数值仍与正常值（约15）偏差较大，再次联系厂家，在技术人员的远程指导下，进入CEMS系统高级参数界面进行修正
a.将原来系数159调整为173，
b.能量参数变成了50250，
c.在高级选项中，启动数值358调整为372，
参数修改完成后，系统显示恢复正常：SO2浓度回到标准范围，如下图
硫碳比稳定达标，报警彻底消除，如下图：
数据发给厂家确认，回复符合技术规范，故障完全解决。
五. 故障原因与分析
本次CEMS系统硫碳比高报警，数据失真故障，根本原因在于采样总管塑料快速接头高温烧蚀破损，导致外部空气渗入采样系统，使检测气体并非真实主机烟气，造成SO2和CO2数值严重偏离，引发误报警与数据波动。回顾整个排查过程，前期走了较多的弯路，主要原因如下：
1.故障点隐蔽：破损的快速接头位于设备背面，环境噪音大，无法通过漏气声音判断故障点，冷凝泵管路破损位于设备内部，外部有塑料罩遮挡，日常检查难以观察到；
2.故障表象迷惑性强：初期表现为探头数据异常，易优先怀疑传感器，光源，过滤器等常见部件；
3.对系统结构熟悉度不足：对冷凝泵，采样总管，快速接头等隐蔽部件位置与作用掌握不够深入，未能第一时间锁定漏气路径。
经与厂家沟通确认，该型号塑料快速接头存在耐高温性能不足缺陷，目前厂家已全部更换为不锈钢材质接头，并建议我轮在合适航次或坞修期间同步升级更换，从根本上消除隐患。
六. 后续管理与改进措施
EGCS 脱硫塔属于船舶新型环保关键设备，直接关系合规运营与燃油成本控制，为避免类似故障再次发生，轮机部制定以下改进措施
1.强化隐蔽部位检查：将CEMS采样管路，冷凝泵，快速接头，管路背面等易忽略部位纳入专项检查清单，增加巡视频次，做到早发现，早处理；
2.规范参数监控与记录：定期核对CEMS面板SO2、CO2、硫碳比、流量、浊度等关键参数，做好台账记录，发现波动，立即分析；
3.加强备件管理：对CEMS探头，过滤器、接头、冷凝泵、密封管等高温、腐蚀影响的精密元件与易损件，提前申请、足额储备，保障关键时候可快速更换；
4.深化设备熟悉度：组织全员学习EGCS与CEMS系统原理，结构管路走向与常见故障，提升独立判断与快速处理能力；
5.落实厂家升级建议：计划下一港口将，所有的塑料采样快速接头更换为不锈钢材质，提升系统长期可靠性
本次故障从报警、排查、走弯路到最后定位根源，彻底修复，体现了船舶设备管理中细致检查、逻辑分析、系统认知、公司机务主管及厂家沟通相结合的重要性。通过此次经验总结，轮机部整体应对处置能力得到提升，为后续EGCS系统稳定运行，船舶长期合规低成本运营奠定了坚实的基础。
本文根据轮机长侯喜强提供资料编辑整理！
