船舶涂装工艺演进与非接触式技术路径——从除锈到喷漆的装备四代进化与技术必然性分析

发布时间：2026-06-24来源：海洋装备博览会

船舶作为国际贸易的主要运输载体，其船体表面的防腐涂装质量直接关系到船舶的使用寿命、航行安全与燃油效率。据国际海事组织（IMO）统计，全球商船队超过10万艘，每年因船体腐蚀造成的经济损失高达数百亿美元。在船舶全生命周期中，坞修涂装是保障船体防护性能的关键环节，其工艺水平直接决定了涂层的防护效果。

近年来，随着超高压水射流除锈技术在船舶坞修领域的普及应用，涂装前处理工序已实现高度机械化。然而，涂装工序本身——尤其是大面积外板喷漆——仍普遍依赖人工操作或半自动化设备，存在效率低、质量不稳定、VOCs排放难以控制等突出问题。在此背景下，非接触式智能喷涂技术作为一种新型涂装装备形态，逐渐进入行业视野，并展现出显著的技术优势。

我们从技术演进、工艺约束、装备对比三个维度，系统论证非接触式智能喷涂技术在船舶坞修场景中的必要性与先进性，为行业技术路线选择提供参考依据。

海洋腐蚀环境与涂层防护体系

海洋环境是地球上最为严苛的金属腐蚀环境之一，船体钢板同时受到海水浸泡、盐雾喷洒、紫外线辐射、温差变化及海洋生物附着等多重因素的复合作用，腐蚀速率高达陆地大气环境的10至50倍。在实际航行中，船体面临多维度的加速损耗：船底全浸区的年均匀腐蚀率达0.3至0.5毫米，而水线附近的浪花飞溅区因干湿交替与富氧环境，腐蚀速率激增至0.8至1.5毫米/年，局部点蚀深度甚至超过2.0毫米/年。这种非线性的破坏速度极其致命，在船舶工程规范中，当20毫米厚的关键受力钢板减薄逾3毫米（约15%）时，即触及船级社的强制换板红线；这意味着若缺乏有效防护，货轮的核心结构在3至5年内便会逼近许用最小厚度极限，不仅将安全服役窗口期急剧压缩至5年以内、面临强制停航风险，更会使单船全寿命周期的坞修与维护成本激增30%以上。为应对这一挑战，现代船舶涂装形成了高度复杂的“多度涂层体系”（Multi-coat System）。以典型的货轮外板涂装为例，通常包括以下涂层结构：

• 车间底漆（Shop Primer）：钢板预处理阶段涂覆，膜厚15-25微米，提供临时防锈保护。

• 环氧底漆（Epoxy Primer）：坞修除锈后首道涂层，膜厚100-150微米，是防腐蚀的核心屏障，直接附着于处理后的钢板表面。

• 环氧中间漆（Epoxy Intermediate）：增厚层，膜厚100-200微米，增强整体涂层厚度，提高机械强度和屏蔽性能。

• 聚氨酯面漆（Polyurethane Topcoat）：最外层防护，膜厚50-100微米，提供耐候性和外观保护，抵抗紫外线和海水侵蚀。

上述各层涂层之间存在严格的工艺衔接要求。底漆涂覆后需达到规定的表干和实干时间，方可进行中间漆施工；中间漆同样需充分固化后才能上面漆。每层涂膜的厚度、附着力、表面粗糙度均有明确的技术指标，且层间附着力是决定整个涂层体系使用寿命的关键因素。

多度涂层紧密衔接的工艺约束

多度涂层体系的工艺特性，对喷涂设备提出了极为严格的要求。核心约束可归纳为以下三点：

涂层完整性约束：已喷涂表面在固化前极为脆弱，任何机械接触（压力、摩擦、刮擦）均可能导致漆膜损伤，形成局部缺陷，进而成为腐蚀起始点。

层间附着约束：涂层之间的附着力依赖于清洁、干燥的界面。若设备接触已喷涂表面，可能将污染物（油污、灰尘、水汽）带入界面，严重影响层间附着力。

膜厚均匀性约束：船舶涂层对膜厚均匀度有严格要求。以IMO PSPC标准为例，90%的测量点膜厚不得低于规定值的90%，且任何测量点不得低于规定值的80%。这要求喷涂设备能够在整个作业面上实现精确一致的喷涂参数控制。

上述约束共同指向一个结论：在船舶坞修多度涂层工艺中，喷涂设备不得接触已喷涂表面。这一要求并非某种涂料的个别规定，而是由涂层化学固化机理和物理防护原理所决定的技术必然。

船舶涂装装备技术演进分析

1. 传统技术路径及技术革新的必然性

回顾船舶涂装技术的发展历程，可清晰地辨识出两条截然不同的技术路线：一类是依赖人工操作的传统方式，另一类则是通过自动化与智能化实现突破的创新型技术。其中，创新型技术又进一步分化为接触式与非接触式两种形态，两者在核心机理和工艺适配性上存在本质差异。

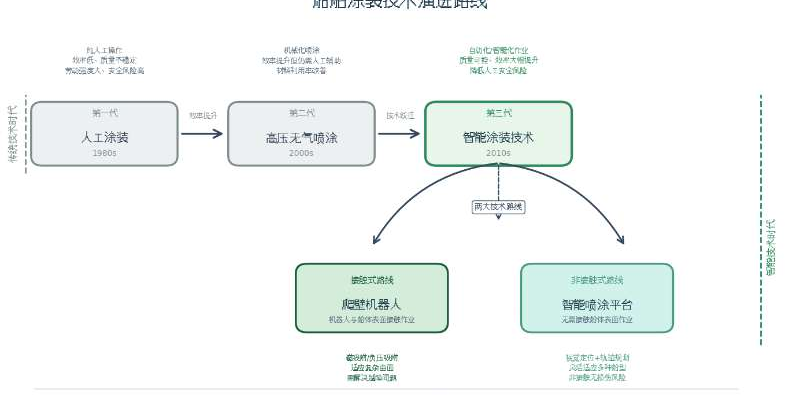

图2 船舶涂装技术四代演进效率对比

第一代：纯人工涂装（20世纪80年代以前）：工人手持滚筒或刷子，在脚手架上进行手工涂覆。典型效率约15平方米/小时，质量高度依赖工人经验，膜厚均匀性差，且存在严重的高空作业安全风险。

第二代：高压无气喷涂+高空车（21世纪初）：引入高压无气喷涂设备，涂料经高压泵加压后通过喷枪雾化喷出，效率提升至约200平方米/小时。但工人仍需站在高空作业平台上手持喷枪操作，本质上仍为人工作业，质量受工人技能水平影响大。

目前，上述前两代技术仍是行业内大量使用的传统形态。然而，在环保法规（VOCs排放）、质量标准（IMO PSPC膜厚90/10规则）和坞修效率（高昂的船坞租金）的三重压力下，目前行业内大量使用的前两代传统涂装技术已触及瓶颈，其依赖人工、开放式喷涂的模式难以满足漆雾回收、涂层质量一致性和短周期作业的要求，因此被更先进、智能的自动化技术所替代已成为必然趋势。

2. 创新路径的分野：接触式与非接触式

当涂装工艺从“人工作业”向“智能机器人”演进时，技术路线分化为“送机器上去”的接触式喷涂技术（以吸附式设备为代表）和“直接送原料上去”的非接触式喷涂技术（以非接触智能喷涂机器人为代表）。而现代船舶涂层体系（如车间底漆、环氧底漆、环氧中间漆、聚氨酯面漆）之间存在严格的多度涂层工艺要求等物理约束，使得非接触式智能喷涂技术在船舶涂装领域成为绝对的技术趋势。第一，从“优选”变为“必选”：接触式喷涂技术虽然在效率和自动化上优于传统人工喷涂方式，但其“接触式”的特性在物理层面对多度涂层工艺层面冲突明显，而非接触式智能喷涂技术是唯一能在不破坏前序涂层的前提下实现自动化的路线。第二，效率断崖式领先：非接触式智能喷涂技术无需考虑前期设备布局、行进间对涂层损伤等问题，其效率远高于吸附式接触喷涂技术。。在坞修租金高昂（船东按天支付船坞费用）的背景下，这种效率提升具有极高的商业变现价值。第三，合规性与前瞻性：非接触式智能喷涂技术可以很好的进行漆雾回收和AI控制，直接对标IMO对VOCs排放的严格法规和PSPC对膜厚90/10的硬性标准，解决了传统方式“靠运气达标”的痛点。第四，安全优势：吸附式设备在使用前后均需使用登高设备进行装卸，在使用中则依赖磁力或真空吸附在船体作业，但船体表面焊缝、腐蚀坑、曲率变化及漆层剥落均会影响吸附力，存在高空坠落风险，影响坞期，可能砸伤人员、损坏船体及涂层，引发安全事故与额外损失；非接触式喷涂技术从原理上彻底规避坠落风险。

基于上述规律研判，接触式喷涂方式自身存在诸多问题，本质缺陷决定了其无法成为船舶坞修大面积涂装的主流方案。非接触式智能喷涂技术代表了船舶坞修涂装技术的主流发展方向。

非接触式喷涂的工艺必要性论证

1.接触式喷涂对涂层体系的破坏性

为深入理解接触式喷涂的危害，有必要从涂料固化的化学机理角度进行分析。船舶涂料尤其是环氧类底漆和中间漆为双组分体系，由基料（环氧树脂）和固化剂（胺类化合物）组成。两组分混合后发生交联反应，从液态转变为固态网络结构。这一过程分为两个阶段：表干阶段（溶剂初步挥发，表面形成表皮）和实干阶段（交联反应基本完成，漆膜获得最终性能）。

在表干至实干期间，漆膜处于“半固化”状态，其力学性能远未达到设计要求。此时若受到外部机械作用（如压力、摩擦），将导致以下破坏：

• 微观结构破坏：交联反应尚未完成，外力作用下聚合物链段发生滑移或断裂，导致漆膜内部产生微裂纹，降低涂层的致密性和屏蔽性能。

• 表面形貌损伤：设备行走机构（履带、轮子、磁铁阵列）在漆膜表面留下压痕、划痕，破坏漆膜的连续性和平整度。

• 层间附着力劣化：损伤区域的漆膜在后续涂层施工时无法提供有效的附着界面，形成附着力薄弱点，成为涂层早期失效的隐患。

实验数据表明，即使是轻微的表面接触（如手指触碰表干后的环氧底漆），也可能造成局部附着力下降20%至40%。对于需要承受长期海水浸泡和机械冲击的船体涂层而言，这种损伤是不可接受的。

2.行业技术规范与涂料厂商要求

非接触式喷涂的必要性，不仅源于涂层物理化学机理的分析，更得到了行业技术规范和涂料厂商的明确支持。

世界某知名船舶涂料供应商在其涂装工艺规范中明确指出：“喷涂作业应确保喷枪与待涂表面保持恒定距离，作业设备不得接触已喷涂表面，直至漆膜达到规定的实干状态。”佐敦和PPG等主流涂料厂商的技术文件中也包含类似的条款。这些约束共同指向一个技术必然——“喷涂设备不得接触已喷涂表面”。这不仅是技术要求，更是涂料厂商给予产品质保的法律前提，而任何可能导致漆膜损伤的作业方式都将使其产品质保承诺面临风险。

从中远海运重工等大型船企的实践经验来看，采用非接触式智能喷涂技术，涂层质量的一致性和可靠性显著提升，涂料供应商的技术验收通过率大幅提高，船东的满意度明显改善。这一实践反馈进一步印证了非接触式喷涂路线的正确性。

船舶坞修多度涂层工艺对喷涂设备提出了“不接触已喷涂表面”的刚性约束。这一约束源于涂层固化的化学机理和物理防护需求，得到了行业技术规范和涂料厂商的普遍认同。从四代技术演进规律来看，在“船舶外板多度涂层喷涂”这一核心场景下，第四代“非接触式智能喷涂技术”代表了船舶大面积外板防腐涂装的最高技术形态和必然趋势，它用“空间延展”完美解决了效率与工艺约束的矛盾，不仅是最好的趋势，更是唯一的“终极解”。
