非接触式喷涂机器人与接触式（爬壁）机器人技术路线对比研究——基于船舶坞修场景的技术适配性深度分析

发布时间：2026-06-30来源：海洋装备博览会

▲图1 非接触式喷涂机器人（左）与接触式（爬壁）机器人（右）技术路线对比

爬壁机器人技术路线分析

1. 技术原理与应用场景

爬壁机器人是一种利用永磁吸附或真空吸附原理，贴附于垂直或倾斜壁面进行移动的自动化设备。其核心技术包括：永磁吸附模块（或真空吸盘阵列）、行走驱动机构、姿态控制系统和末端执行器（如喷枪、清洁刷等）。

爬壁机器人的设计理念源于“将作业人员送到作业面”的思维——机器人代替人爬上垂直壁面，在高空环境中执行喷涂、检测或清洗任务。这一思路在建筑外墙清洗、储罐检测、桥梁维护等场景中取得了较好的应用效果，因为这些场景的共同特点是：作业面为连续平面或近似平面，单次作业面积相对较小，效率提升有限。

2. 船舶坞修场景的适配性缺陷

然而，将爬壁机器人应用于船舶坞修涂装场景时，其设计理念与场景需求之间产生了根本性矛盾。具体表现为以下适配性缺陷：

安全缺陷：爬壁机器人由于其自身技术原理，在高空作业时，机器人需维持吸附力、驱动力、自身重力与高压水打击的反作用力的动态平衡，还需要考虑曲面、涂层、障碍物等问题。若吸附力过大，会导致移动受限导致效率受阻；若吸附力不足，极易引发打滑、失控甚至高空坠落。一旦发生掉落，将直接造成设备毁坏、船体损伤、工期延误、人员安全。

安全绳干涉：出于防坠落安全要求，爬壁机器人必须加挂安全绳。安全绳在设备移动过程中极大可能碰触已喷涂表面，造成漆膜划伤和污染。

效率瓶颈：受限于吸附力与自重的平衡，爬壁机器人的移动速度通常较低（0.1—0.3米/秒）。单台设备配置单把喷枪，实际喷涂面积约为200-300平方米/小时。要达到与一台非接触喷涂机器人相当的作业量，需要4—5台爬壁机器人同时工作，且每台均需配备操作人员和辅助设备。

载重限制：爬壁机器人需要维持足够的吸附力以防止滑落，这限制了其可携带的载荷。通常只能搭载一把喷枪和有限的涂料供给系统，无法实现多枪联动或大型供漆系统的集成。

曲面适应性差：船体大量区域为复杂双曲面（如船首、船尾、舭部），曲率变化大。爬壁机器人的吸附机构在曲面上难以保持稳定的吸附力，存在吸附失效和滑落风险。实际可作业区域仅限于曲率较小的舷侧直板区域。

准备工作量大：爬壁机器人需要逐台上船、吸附调试、连接供漆管路和回收管路，准备工作繁琐耗时。多台设备协同作业时，管路交织增加了管理难度和故障风险。

设备寿命与维护：爬壁机器人在坞底潮湿、盐雾、油漆蒸汽等恶劣环境下长期运行，机械部件和电子系统故障率高，使用寿命通常仅为1—2年，维护成本较高。

非接触式喷涂机器人技术分析

1.核心技术架构

非接触式喷涂机器人，采用了与爬壁机器人完全不同的技术路线。其核心架构包括以下子系统：

• 地面基移动平台：采用轮式或履带式底盘，在坞底地面移动定位，承载整个臂架系统。无需攀爬船体，从根本上避免了接触已喷涂表面的问题。

• 多节伸缩臂架：采用液压驱动的多节伸缩臂，覆盖从船底到甲板的全高度范围。臂架末端安装喷枪及传感器阵列。

• 集成式AI智能喷涂系统：集成全天候环境及多维传感矩阵+多路闭联动环精准控制系统，通过AI算法实时计算并匹配油漆喷涂数据库，自动生成喷涂配方与参数，并根据环境变化动态调整油漆喷涂系统参数与喷涂执行机构同步联动，实现全自动高规格微米级喷涂控制。

• 漆雾收集与处理系统：喷枪外围设防护框架，油漆泵房设空气控制装置通过辅助气流将过喷漆雾收集并导入活性炭吸附处理装置，显著降低VOCs无组织排放。

• 气封供漆系统：支持大包装惰性气体密封供漆方式与多组分喷涂，涂料在供调过程中不直接接触空气，减少VOCs挥发和漆桶危废产生。

2.七大技术优势解析

基于上述技术架构，非接触喷涂机器人在船舶坞修场景中展现出七大技术优势：

非接触式喷涂：喷枪与船体表面保持恒定靶距（通常为200—400毫米），不接触已喷涂表面，完全满足多度涂层工艺要求。

竖直臂漆面成型：采用竖直滑动式臂架形成漆面的技术路线，区别于水平摆动机械臂，减少漆面叠加造成的涂料浪费和厚度不均。

多参数融合控制：实时采集环境、系统等多维数据，通过AI算法进行动态补偿，确保膜厚均匀度。

大范围高覆盖：最大作业高度覆盖从船底到甲板的全高度范围，一次吊装就位即可直接施工，无需反复拆装和重新定位。

高效稳定作业：单台效率超1000平方米/小时，仅需2名操作人员（1名操机手+1名泵工），人员投入仅为爬壁方案的1/3。

环保达标：内置漆雾收集和VOCs处理系统，无组织排放大幅降低，满足DB31/934等法规要求。

长寿命低维护：地面基设备工作环境相对温和，关键部件防护等级高，设计使用寿命5—8年，维护成本低。

综合性能数据对比

1.效率与经济性分析

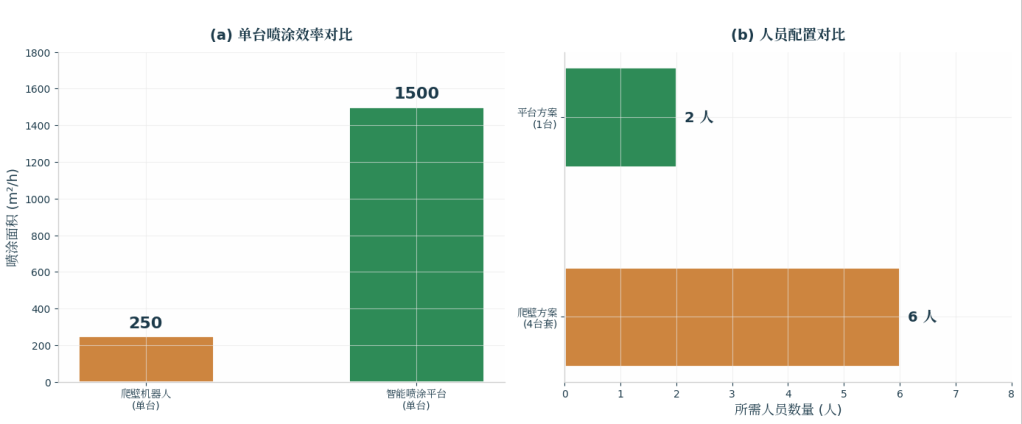

▲图2 非接触喷涂机器人与爬壁机器人效率及人员配置对比

对比维度	爬壁机器人方案	非接触喷涂机器人
最大喷涂效率	~250 m²/h（单台）	1000+ m²/h（单台）
人员配置	4操作手+1看泵+1辅助	1操机手+1泵工
准备时间	逐台上船、多次连接	一次吊装就位
设备使用寿命	约1—2年	5—8年
喷枪配置	单喷头	多传感器联动
曲面覆盖能力	受限（吸附力下降）	全面覆盖
漆雾回收	无	内置收集+活性炭处理
多度涂层适配	接触漆面，不满足	非接触，完全满足
环保达标性	不满足DB31要求	满足排放限值

▲表1 非接触喷涂机器人与爬壁机器人核心性能指标对比

表1给出了两种技术路线在核心性能指标上的全面对比，从数据可以看出，非接触喷涂机器人在效率、人员配置、设备寿命、覆盖范围、环保性能等全部维度上均显著优于爬壁机器人方案。以同等作业量计算，采用非接触喷涂机器人可将坞修周期缩短约40%，同时大幅降低人工成本和环保合规风险，并从根本上消除了人员安全风险。

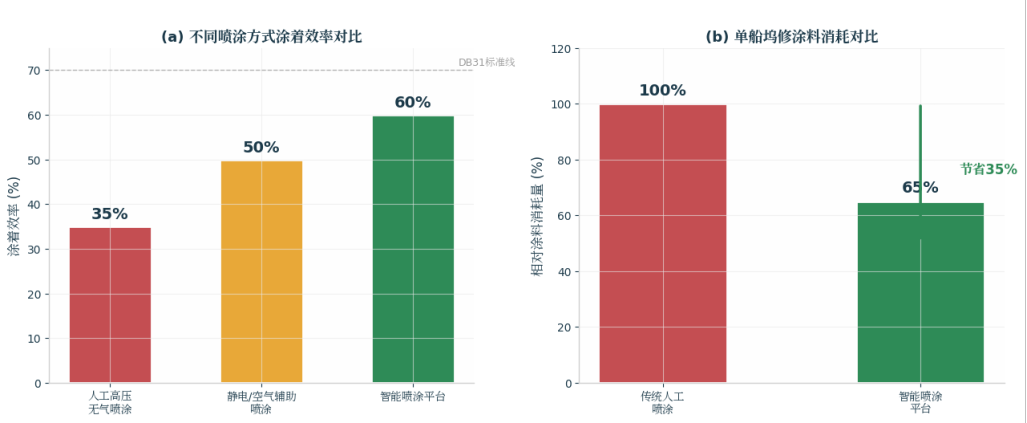

▲图3 涂着效率与涂料经济性分析

2. 质量与稳定性评估

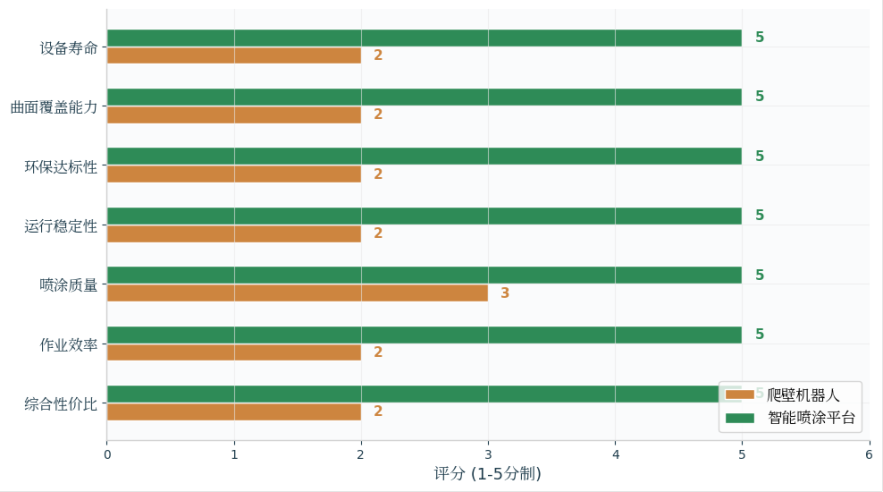

▲图4 非接触喷涂机器人与爬壁机器人综合能力评分对比（5分制）

图4的评分结果进一步量化了两种技术路线的差异。爬壁机器人在喷涂质量维度得分较自身其他指标相对较高（3分），主要得益于其机械化喷涂相比人工的精度优势，但在曲面覆盖、设备寿命、环保达标性等维度得分较低，综合性价比仅为2分。非接触喷涂机器人在所有维度均获得满分评价，体现了其作为船舶涂装主流方案的综合优势。

爬壁机器人与非接触喷涂机器人代表了两种截然不同的技术路线。前者试图“贴爬”解决问题，后者选择“悬伸”实现目标。在船舶坞修大面积涂装场景中，非接触喷涂机器人在效率、质量、安全性、稳定性、环保性和经济性六个维度全面胜出。技术路线的选择应当回归场景本质，而非追求概念的新颖性。
