【论文推荐】| 基于珊瑚微粉的低碳全珊瑚海水混凝土制备及力学性能

论文导读与观点概要

1. 研究目的

在海洋强国战略与“双碳”目标背景下，南海岛礁建设面临普通砂石与淡水资源匮乏的挑战。全珊瑚海水混凝土（CASC）虽能就地取材，但水泥用量大导致碳排放高。

本研究旨在探究将珊瑚微粉（CP）作为胶凝材料替代部分水泥的可行性，通过制备低碳全珊瑚海水混凝土（LCCASC），优化CP的掺量与细度参数，确立不同强度等级的配合比设计方法，并揭示其力学性能演变规律，为岛礁工程的绿色低碳建设提供理论支撑。

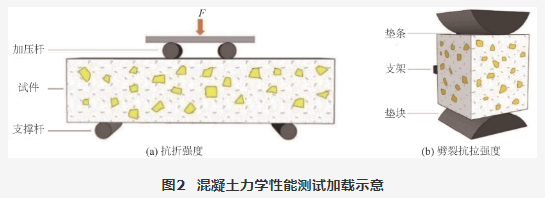

2. 研究方法

3. 研究结果

• CP参数优化结果：

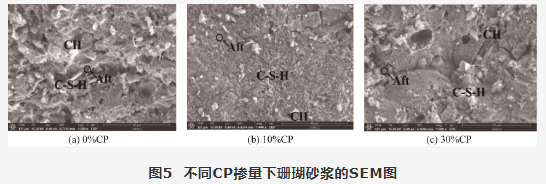

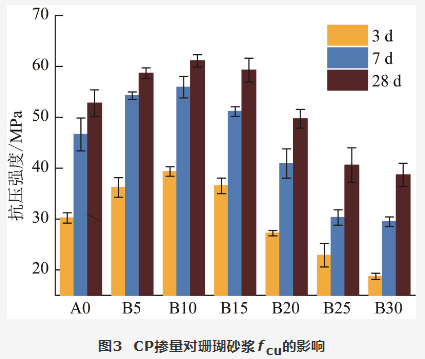

• 掺量影响： 珊瑚砂浆强度随CP掺量增加呈先增后减趋势。当掺量为10%时，强度贡献率达到峰值（3d贡献率30.8%），微观结构最密实；掺量超过15%后，因稀释效应导致强度下降。

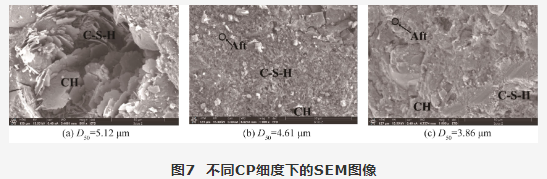

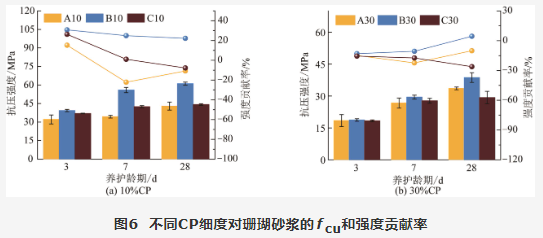

• 细度影响： 在10%掺量下，细度为D₅₀=4.61 μm的CP组砂浆强度最高，颗粒级配与堆积效果最佳。
• LCCASC力学性能：
• 抗压与抗拉性能： 相比未掺CP的CASC，LCCASC的 f_cu 、 f_c 、 f_{sp均有不同程度降低，但降幅随强度等级提高而减小。C55等级时，28d的fcu 、}f_c 、f_sp 最小降幅分别为11.6%、12.1%、2.4%。
• 抗折性能提升： LCCASC的抗折强度（f_f）显著优于CASC。随着强度等级提升，增强效果更明显，C55等级时f_f 最大提高了49.1%。

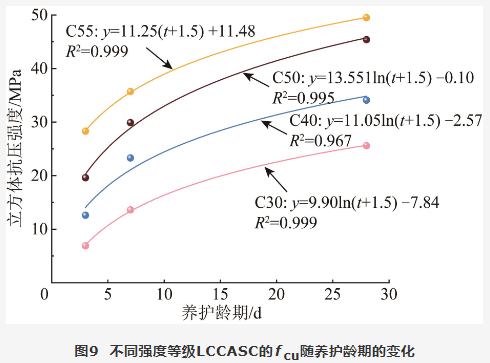

• 强度发展规律： 各强度等级LCCASC的力学指标随龄期增长规律符合对数函数关系。

4. 结论

通过试验与微观技术结合方法得到CP最佳参数，提出不同强度等级LCCASC的配合比设计方法，探明了其力学性能发展规律。主要结论如下：

1）CP的最佳掺量为10%，当CP掺量小于15%时，强度较未掺CP组均有所提高。当CP掺量小于20%时，强度贡献率均为正值。珊瑚砂浆抗压强度随细度的减小先增大后减小，D₅₀=4.61 μm的CP效果最佳。

2）证明了使用CP作为主要替代胶凝材料的可行性，提出强度等级分别为C30、C40、C50、C55的LCCASC配合比。

3）相较于未掺CP的CASC，LCCASC在28 d时的f_cu、f_c、f_sp分别最小降低11.6%、12.1%、2.4%；且随着强度等级的提高，降低幅度逐渐减小。LCCASC的f_f较未掺CP的CASC有较大提升，最大可提高49.1%。

相关图表

本文引用格式：马嘉阳, 韩宇栋, 周莹, 等. 基于珊瑚微粉的低碳全珊瑚海水混凝土制备及力学性能[J]. 海洋工程, 2026, 44(3): 205-214.  (MA Jiayang, HAN Yudong, ZHOU Ying, et al. Preparation and mechanical properties of low-carbon coral aggregate seawater concrete based on coral powder[J]. The Ocean Engineering, 2026, 44(3): 205-214.  (in Chinese)）

作者简介：

马嘉阳（2002—），男，山西临汾人，硕士研究生，从事海工混凝土低碳化制备。E-mail：2959698399@qq.com

参考文献

1

SHAFIGH P， NOMELI M A， ALENGARAM U J， et al. Engineering properties of lightweight aggregate concrete containing limestone powder and high volume fly ash［J］. Journal of Cleaner Production， 2016， 135： 148-157.

2

HA S， LEE J W， CHOI S H， et al. Calcination characteristics of oyster shells and their comparison with limestone from the perspective of waste recycling［J］. Journal of Material Cycles and Waste Management， 2019， 21（5）： 1075-1084.

3

YU H F， DA B， MA H Y， et al. Durability of concrete structures in tropical atoll environment［J］. Ocean Engineering， 2017， 135： 1-10.

4

DA B， CHEN Y， YU H F， et al. Preparation technology， mechanical properties and durability of coral aggregate seawater concrete in the island-reef environment［J］. Journal of Cleaner Production， 2022， 339： 130572.

5

DA B， HUANG H， TAO T， et al. Experimental and numerical investigations on the mechanical properties of coral aggregate seawater concrete［J］. Engineering Fracture Mechanics， 2024， 310： 110498.

6

史才军， 王德辉， 贾煌飞， 等. 石灰石粉在水泥基材料中的作用及对其耐久性的影响［J］. 硅酸盐学报， 2017， 45（11）： 1582-1593.

SHI C J， WANG D H， JIA H F， et al. Role of limestone powder and its effect on durability of cement-based materials［J］. Journal of the Chinese Ceramic Society， 2017， 45（11）， 1582-1593. （in Chinese）

7

罗齐鸣， 王子雄， 董祎挈， 等. 江底吸泥道路底基层材料矿物组成与微观结构演化规律［J］. 信阳师范大学学报（自然科学版）， 2025， 38（3）： 249-256.

LUO Q M， WANG Z X， DONG Y Q， et al. Deformation characteristics and microstructural evolution patterns of riverbed silt as road subbase material［J］. Journal of Xinyang Normal University （Natural Science Edition）， 2025， 38（3）： 249-256. （in Chinese）

8

闫东， 李士民， 刘浩博， 等. 助剂改性水泥基渗透结晶防水材料试验研究［J］. 信阳师范大学学报（自然科学版）， 2025， 38（4）： 481-489.

YAN D， LI S M， LIU H B， et al. Experimental study of additive modification on cement-based permeable crystalline waterproof material［J］. Journal of Xinyang Normal University （Natural Science Edition）， 2025， 38（4）： 481-489. （in Chinese）

9

邹璇， 郝瑞甫， 齐敦哲， 等. 早强剂对大掺量石灰石粉胶凝材料体系水化的影响研究［J］. 混凝土与水泥制品， 2025（10）： 41-46.

ZOU X， HAO R P， QI D Z， et al. Study on the influence of early strength agent on the hydration of high content limestone powder cementitious material system［J］. China Concrete and Cement Products， 2025（10）： 41-46. （in Chinese）

10

达波. 高强全珊瑚海水混凝土的制备技术、耐久性及构件力学性能研究［D］. 南京： 南京航空航天大学， 2017.

DA B. Research on the preparation technology， durability and mechanical properties of concrete members of high strength coral aggregate seawater concrete［D］. Nanjing： Nanjing University of Aeronautics and Astronautics， 2017. （in Chinese）

11

李卉， 苏晓晓， 龚关， 等. g-C₃N₄光催化剂在水泥基材料中的研究进展［J］. 信阳师范大学学报（自然科学版）， 2025， 38（2）： 138-145.

LI H， SU X X， GONG G， et al. Advancements in the application of g-C₃N₄ photocatalyst in cement-based materials［J］. Journal of Xinyang Normal University （Natural Science Edition）， 2025， 38（2）： 138-145. （in Chinese）

12

WU Z Y， ZHANG J H， YU H F， et al. Mesoscopic analysis on the coral aggregate reinforced concrete column under axial and eccentric compression［J］. Construction and Building Materials， 2024， 451： 138744.

13

张伟， 李晓兵， 王世合， 等. 不同纤维对高强轻骨料混凝土力学性能影响及微观机理研究［J］. 河南科技大学学报（自然科学版）， 2024， 45（2）： 21-29.

ZHANG W， LI X B， WANG S H， et al. Effect of different fibers on mechanical properties of high-strength lightweight aggregate concrete and its micro-mechanism research［J］. Journal of Henan University of Science & Technology （Natural Science）， 2024， 45（2）： 21-29. （in Chinese）

14

OUYANG X W， KOLEVA D A， YE G， et al. Insights into the mechanisms of nucleation and growth of C-S-H on fillers［J］. Materials and Structures， 2017， 50（5）： 213.
