船舶电气知识技术汇总

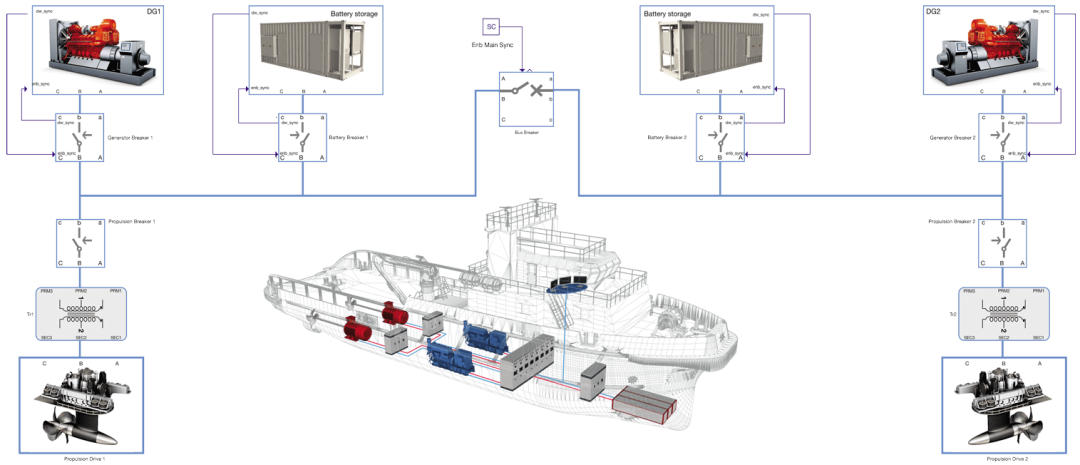

船舶电力系统（核心）：由船舶电站（发电机组、配电板）和船舶电力网（电缆、分配电装置）组成，负责电能的转换、控制与分配。

船舶电力拖动系统：负责为船舶辅机（泵、风机、空压机）、甲板机械（舵机、起货机、锚机）及特种机械提供电力驱动与调速控制。

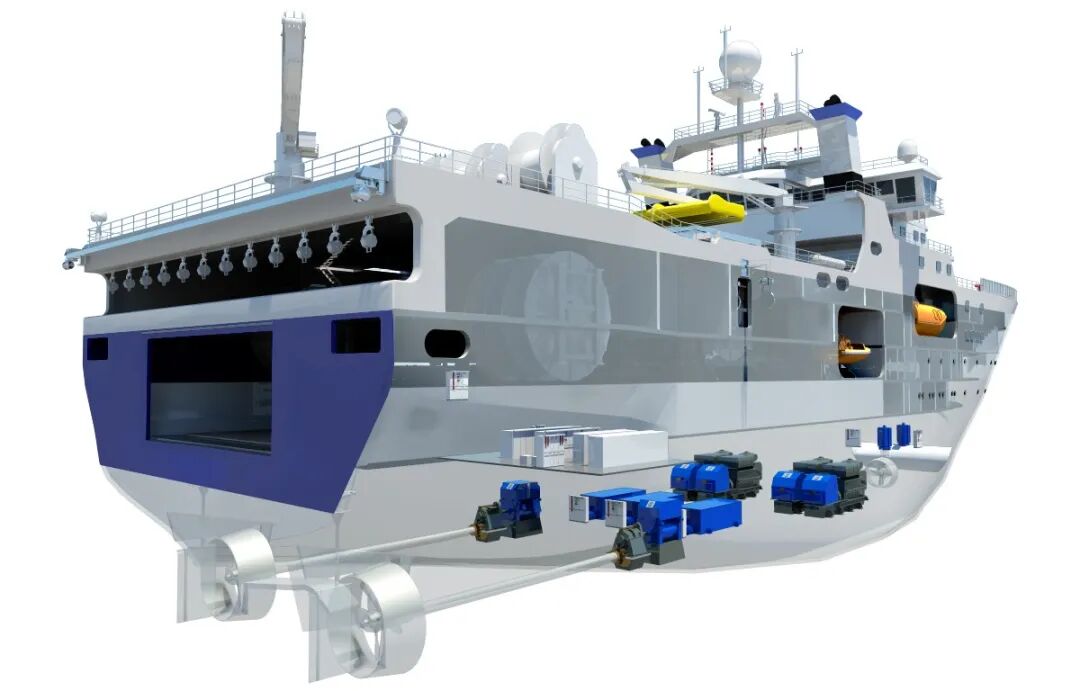

船舶电力推进系统：将原动机（柴油机、汽轮机等）的机械能转化为电能，再驱动推进电动机，实现船舶推进。

船舶照明系统：包括正常照明、应急照明、航行信号灯及工作照明，需满足不同处所的防护等级与供电要求。

船舶通讯与导航系统：包括内部通讯（船用电话、广播）、无线电通讯（VHF、卫星通讯）及导航装置（雷达、GPS、计程仪等）。

船舶自动化系统：包括机舱报警、主机遥控、电站自动切换及各种工况的自动控制系统。

船舶电站设备：主发电机组（柴油机发电机组为主）、应急发电机、蓄电池组、主/应急配电板（含ACB空气断路器、继电器、仪表等）。

关键参数：电制（交流/直流）、电压（动力电380V/400V，照明电220V/230V）、频率（50Hz/60Hz）及绝缘电阻。

电力拖动设备：交流/直流电动机、变频器、软启动器及相应的控制保护装置。

电缆敷设：需根据处所的防火分隔（如A级防火舱壁的电缆筒防火填料）和防干扰要求（如远离热源、避开失火危险区、避免与无线电设备电缆交叉）进行合理路径规划，并严格控制电缆截面积与桥架填充率。

设备安装：需考虑处所的防护等级（IPXX，如露天甲板需IP56）和防爆要求，设备与油舱/热源需保持安全距离，并注意设备的防振与接地。

检验与调试：包括发电机/配电板的绝缘测试、保护脱扣试验（过载、短路、逆功率、欠压）、负荷与调压特性试验，以及自动电站的切换与并车试验。

日常维护：定期检测绝缘电阻、清理设备灰尘、检查继电器触头温度及接线端子紧固度，防止受潮导致绝缘老化。

常见故障排查：

发电机/配电板故障：如失磁（需冲磁）、电压异常（检查集电环/电刷）、逆功率（检查并车参数）及主开关跳闸（检查逆功率或机械卡阻）。

电网故障：如绝缘下降导致的短路、继电器接触不良、接线松脱导致的接地故障。

电动机故障：如空载电流过大（电压过高、气隙过大）或三相电流不平衡（电压不平衡、绕组故障）。

基础理论：交流电三要素、阻抗/感抗/容抗、变压器原理（铜损/铁损）、电动机工作原理及保护接地/接零等。

行业规范：需严格遵循国际公约（如SOLAS）及船级社（如CCS）的电气规范，确保船舶电气系统的安全性、可靠性与电磁兼容性。
