特高压新品|1000千伏特高压高阻抗变压器样机一次总装成功

随着国家电网规模持续扩大及负荷密度显著提升，系统短路容量急剧增长，部分特高压交流工程面临短路电流超标的风险。在此背景下，研发阻抗值≥24%的高阻抗特高压变压器，通过提高变压器的阻抗减小变压器的出口短路电流，成为解决短路电流控制难题的关键路径，变压器的抗短路能力提升了约60%。

在特高压变压器这一“珠穆朗玛峰”上实现高阻抗，堪称“巅峰之上啃硬骨头”。阻抗值的跃升将导致漏磁剧增、局部过热及损耗上升，并进一步使产品逼近运输尺寸与重量极限。在有限空间内平衡高阻抗、低损耗与温升控制，是行业内的公认难题。

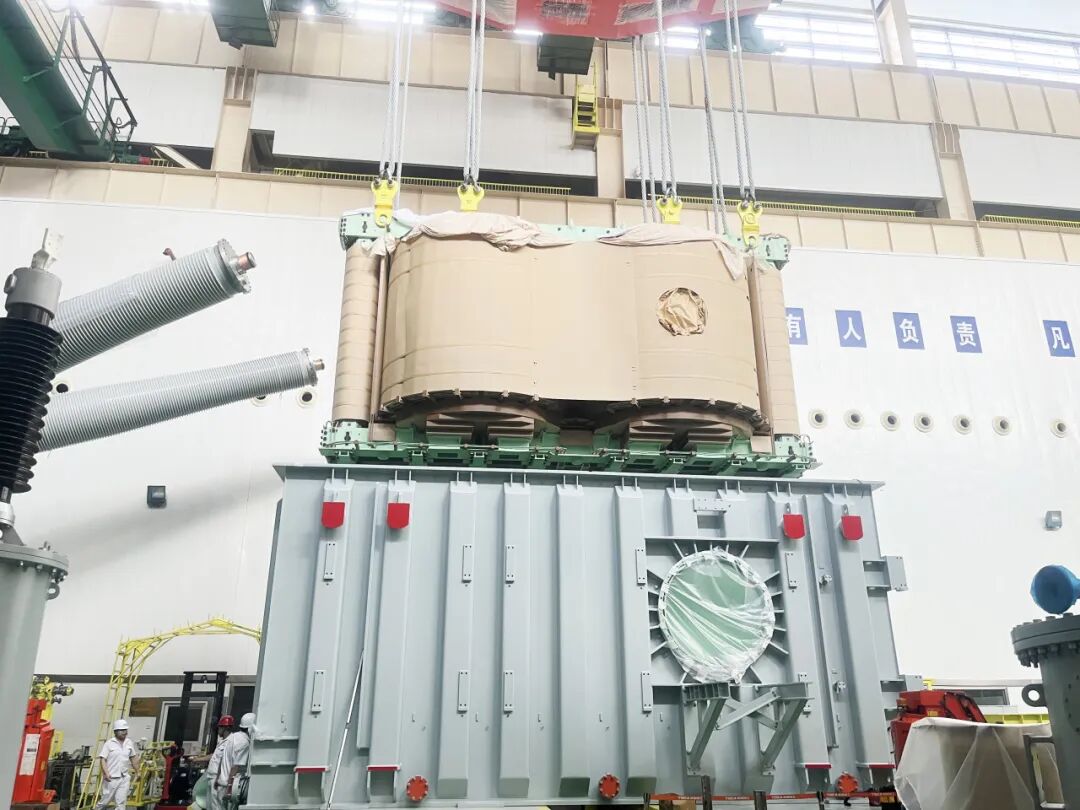

为攻克这一核心痛点，衡变公司创新采用高压绕组内置、分裂绕组等优化设计，成功将限流功能“内置”，省去了传统方案中额外串联电抗器的配置。在生产制造环节，团队在数百吨级的铁心庞大体量下，仍实现了毫米级叠装公差，精准适配高阻抗带来的强漏磁环境；同时，针对绝缘应力重分配和局部过热风险，对夹紧结构与屏蔽系统进行了全新设计，打通了从硅钢片加工到整体装配的全链条自主工艺。

与传统产品相比，该样机如同为电网安装了“内置保险栓”：一方面，能有效抑制短路电流，降低对断路器等开关设备开断性能的严苛要求；另一方面，极大增强了变压器自身的抗短路冲击能力，可在不更换现有断路器的前提下，有效规避短路电流超标风险，大幅节约占地面积，显著减少投资成本，为特高压枢纽变电站、受端负荷中心及大型电源基地提供更具经济性的安全方案。

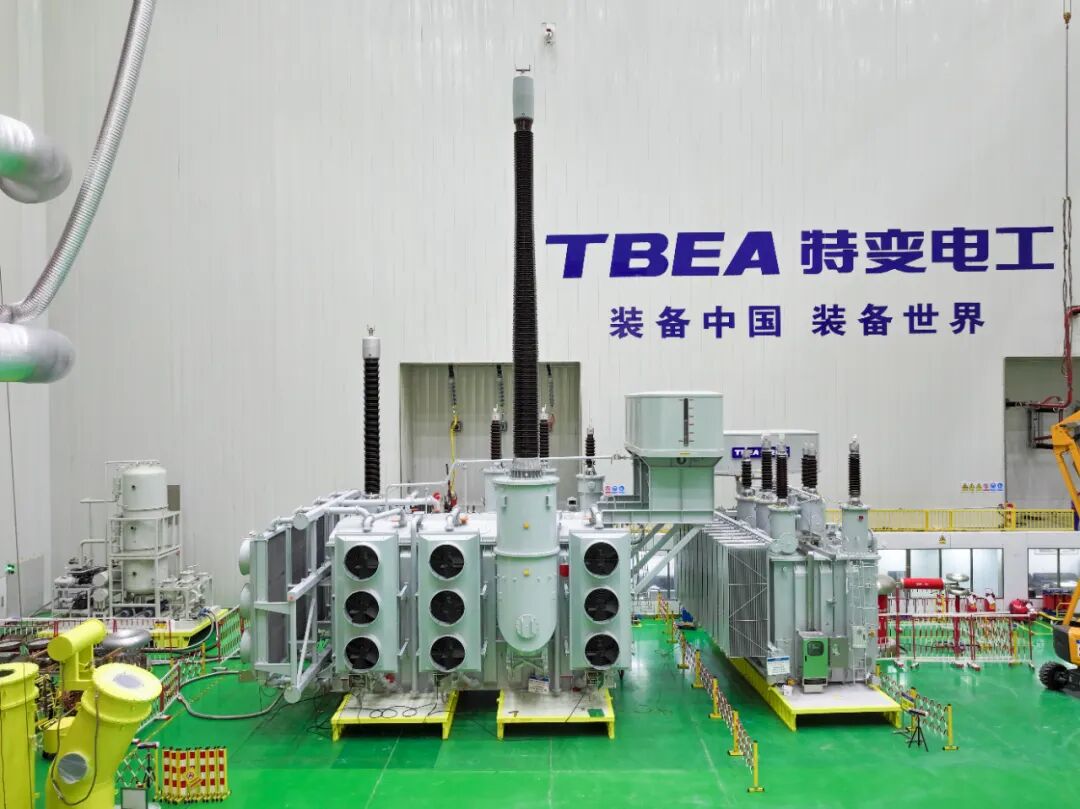

该样机总装完成后，即将进入出厂试验及后续工程验证阶段。随着华中环网、川渝特高压等重大工程加速推进，高阻抗主变需求迫切，可充分匹配各类重点工程供货需求，为保障能源安全贡献力量。
