产品推荐丨中航光电微型液冷快接头，适配新一代紧凑型光模块液冷互连
发布时间：2026-08-10来源：中航光电
在算力高密度部署的行业趋势下，液冷已成为目前数据中心主流的散热方案。与此同时，新一代光模块持续向微型化、超高密度方向迭代，QSFP-DD、OSFP、XPO等紧凑型光模块，对配套的液冷快接头提出了小体积、高可靠、易装配的严苛要求。在此背景下，中航光电推出Mini-QDB系列、XBMC系列微型液冷快接头解决方案，适配不同光模块形态，有效化解传统液冷快接头占用空间大、插拔干涉、难以规模化部署等固有短板。Against the industry trend of high-density computing deployment, liquid cooling has become the mainstream cooling solution for data centers. Meanwhile, new-generation optical modules keep evolving toward miniaturization and ultra-high density. Compact optical modules such as QSFP-DD, OSFP and XPO impose stringent requirements on supporting liquid cooling quick disconnectors, namely compact size, high reliability and easy assembly.
Against this backdrop, JONHON has launched the Mini-QDB series and XBMC series micro quick disconnectors. Compatible with various optical module forms, they effectively address inherent drawbacks of conventional quick disconnectors, including excessive space occupation, plugging interference and poor scalability for mass deployment.
中航光电Mini-QDB系列、XBMC系列微型液冷快接头，专为高密度、高功耗光模块液冷散热连接需求打造。JONHON's Mini-QDB and XBMC series micro quick disconnectors are designed to meet the interconnection demands of liquid cooling heat dissipation for high-density, high-power optical modules.1.紧凑微型结构
两款产品采用紧凑化结构设计，其中Mini-QDB系列最大外径Φ10.2mm，XBMC系列最大外径仅Φ9mm，相较于传统QD液冷快接头体积大幅压缩，可直接内嵌于光模块内部，无需额外占用设备空间，有效提升光模块与机柜的集成密度。
Compact Structure
Adopting a compact design, the Mini-QDB series has a maximum outer diameter of Φ10.2 mm, while the XBMC series measures only Φ9 mm. Much smaller than conventional QD liquid cooling quick disconnects, they can be embedded inside optical modules without occupying extra space, greatly boosting the integration density of optical modules and cabinets.

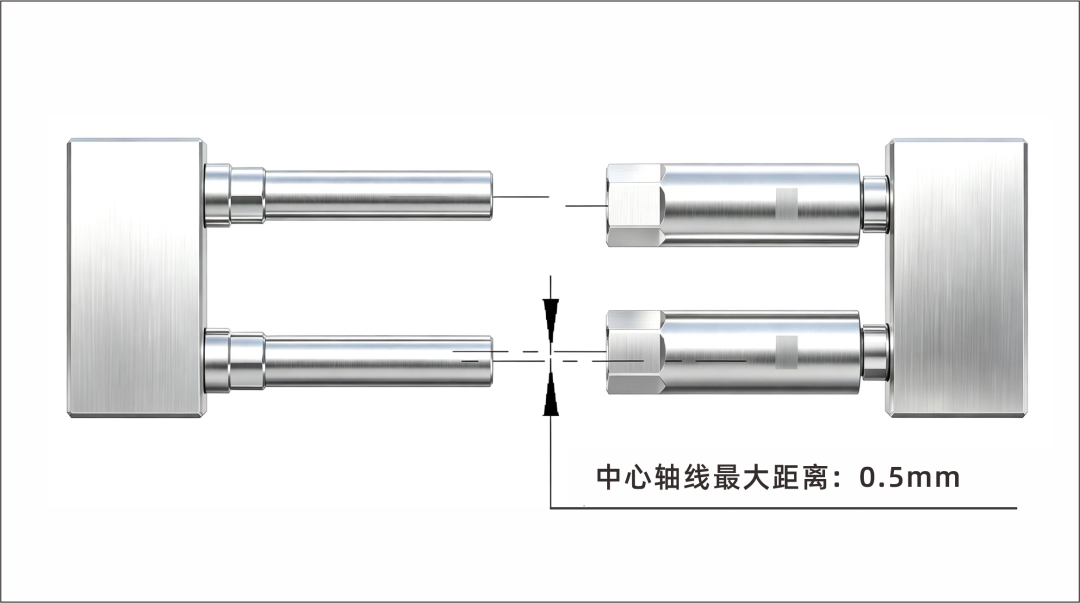

2.浮动盲插式连接
搭载±0.5mm径向浮动功能，支持全程快速精准盲插连接，有效规避高密度设备安装过程中对位偏差、插拔卡顿等问题，大幅降低人工安装与后期运维难度。
Floating Blind Mating Connection
Designed with a ±0.5 mm radial float, the connectors enable fast, accurate full-range blind mating, which can significantly ease manual assembly and subsequent maintenance.
3.高流量低压降
可实现最大0.9L/min的稳定工作流量，同时具备极低压力损耗特性，能够匹配高功耗光模块持续散热工况。
High Flow Rate & Low Pressure Drop
It delivers a steady maximum working flow of 0.9 L/min with minimal pressure loss, meeting continuous heat dissipation demands of high-power optical modules.
采用双重密封防护结构，支持1500次完整插拔循环，连接密封性稳定，保障液冷系统长期不间断运行。
Durable & Reliable Sealing
Built with a dual-seal protective structure, the product withstands 1500 complete mating cycles and maintains stable sealing performance to support long-term non-stop operation of liquid cooling systems.未来，中航光电将坚持技术创新与产品升级，持续优化覆盖冷板、管路、整机柜等全链路的数据中心液冷散热解决方案，匹配高密度AI算力集群规模化落地需求，为绿色低碳数据中心建设提供全系列配套互连支撑。
In the future, JONHON will adhere to technological innovation and product upgrading, and continuously optimize full-chain liquid cooling solutions for data centers covering cold plates, pipelines and complete racks. We will meet the demands of large-scale deployment of high-density AI computing clusters and provide a full range of supporting interconnection products for the construction of green and low-carbon data centers.
