【中国海油十四五专刊】黄山田等:深水导管架建造安装关键技术与工程实践

本文发表于《中国海上油气》2026年第38卷第4期
引用
(1.海洋石油工程股份有限公司 天津 300461;2.海洋石油工程(青岛)有限公司 山东青岛 266000)
第一作者简介:黄山田,男,高级工程师,主要从事海洋石油结构工程相关工作。地址:天津市滨海新区海滨十五路199号海工大厦(邮编:300461)。E-mail:huangsht@cnooc.com.cn。
中国南海深水区油气资源丰富,加快南海深水油气开发步伐,是保障国家能源安全的重要战略[1-2]。固定式导管架平台因其经济性、安全性和功能拓展性[3],在南海200~400 m水深范围内仍是具备竞争力的油气开发装备形式[4-7]。随着水深的增加,导管架的结构重量和尺寸急剧增大,对场地建造能力、安装船舶资源及工程方案制定提出了严峻挑战。
深水导管架作为深海油气及深远海风电开发的核心基础装备,其建造安装技术是海洋工程领域的关键研究方向。国外该技术起步早、体系成熟,已实现400米级深水工程应用,在核心施工工法、材料与精度控制、深海服役性能保障等方面处于领先地位。中国深水导管架技术起步较晚,依托南海重大工程实现快速突破,已攻克300米级成套国产化技术,建成亚洲超大深水导管架,形成复杂海况适配的自主施工能力。
本文通过梳理深水导管架建造安装实施经验,系统总结深水导管架建造安装能力、技术挑战及关键技术,形成可复制、可推广的技术体系,为后续深水导管架的设计建造与海上安装提供实践参考。
1 中国深水导管架建造安装条件分析
随着导管架平台向300 m以深海域推进,深水导管架建造安装能力成为制约工程方案落地的关键因素。本章从建造场地资源、建造装备、海上安装作业船舶及工机具等方面,分析中国深水导管架建造安装领域的关键约束因素,为后续工程方案设计提供依据。
1.1 场地资源
滑道是深水导管架陆地建造的关键瓶颈资源,直接制约最大建造重量与施工效率。其需具备足够的承载能力、长度及精度,以保障万吨级结构安全滑移下水,并需与码头潮汐、拖航条件完美匹配。滑道的吨位、长度与精度,决定了基地的深水导管架建造能力与工程边界。
中国已建成以海洋石油工程(青岛)有限公司、海洋石油工程(珠海)有限公司、蓬莱巨涛海洋工程重工有限公司、中国石油集团海洋工程(青岛)有限公司、深圳赤湾胜宝旺工程有限公司为骨干的深水海洋工程建造基地集群,形成覆盖渤海、东海、南海的一体化建造布局,具备300米级、3万吨级超大型导管架建造、总装、下水及装船一体化作业能力。
场地配备超大尺度平地预制场地,300米级、3万吨级重型滑道,下水驳船码头,涂装车间及预制车间等,实现数字化管理,具备构件预制、组对焊接、无损检测、防腐涂装、结构集成等全链条作业条件。整体建造场地规模、承载能力与作业效率已达到国际先进水平,部分基地建造规模与设施条件已超越欧美同类基地。
1.2 建造装备
深水导管架建造依托超大型履带吊、高精度组对测量站、自动化焊接设备等核心装备。目前国内主流建造基地配备400~3 000 t级履带吊,可实现大型导管架导管腿、拉筋、立面片体的高精度吊装与组对;配备数控切割、自动化焊接机器人、相贯线切割机等智能化装备,大幅提升厚壁、大管径、高强钢构件的加工质量与效率;建造全过程采用三维建模、数字化预拼装、精度实时监测技术,采用多站点激光测量、全球定位系统(global positioning system,GPS)+全站仪组合测控、数字孪生实时监测技术,实现从构件预制到总装合龙的全流程精度可控;配备万吨级自行式模块化运输车(self-propelled modular transporter,SPMT)、同步滑移系统,实现超大吨位结构平稳转运与装船。
1.3 海上安装作业船舶
导管架下水驳船主要用于导管架滑移下水等作业,具有作业适应能力强、载重量大、施工效率高等特点,是深水导管架施工的主要资源。下水驳船极限能力的关键性能指标主要包括稳性、总纵强度及甲板强度等,其主要影响因素包括装载结构物重量、重心、受风面积等。
“海洋石油229”是国内最大的T 形下水驳船,船长234 m,型宽65 m,型深14.25 m,设计导管架下水能力30 000 t。为适应“海基一号”“海基二号”导管架运输下水需求,对“海洋石油229”进行了升级改造[8],升级后的“海洋石油229”导管架运输下水能力提升至38 500 t。通过对“海基一号”“海基二号”导管架装船、运输及下水过程的驳船关键指标研究,发现“海洋石油229”现有能力基本满足300 m水深级、38 500 t导管架的下水需求,但部分指标已接近极限,以“海洋石油229”装载“海基二号”导管架为例,船舶运输完整稳性消失角38.97°,滑移下水总纵强度利用率94.7%,均已接近极限值(表1)。

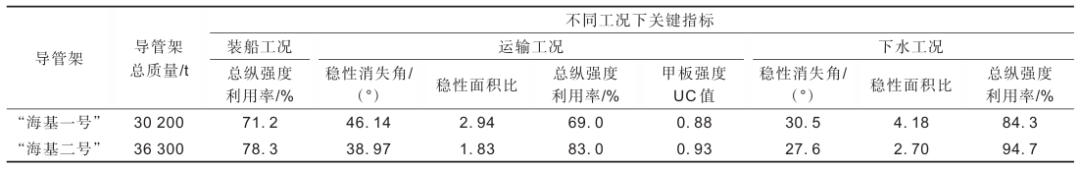

表 1 “海洋石油229”装载导管架关键指标分析

在深水导管架安装过程中,浮吊船主要承担导管架注水扶正、钢桩安装等工作,其关键指标包括作业水深、吊机能力等。振华30是国内吊机能力最强的浮吊船,具备单臂固定起吊12 000 t、单臂全回转起吊7 000 t的能力,配备DP2动力定位系统。“蓝鲸7500”吊重能力达7 500 t,但受限于锚泊系统能力,目前允许作业水深为330 m。
1.4 海上安装工机具
在海上安装过程中,关键工机具同样会对导管架安装作业存在限制条件,如打桩锤、吊桩器及调平器等。目前,常用打桩锤作业水深400 m,最大作业桩径2 743 mm;吊桩器作业水深500 m,最大作业桩径2 743 mm,纵向工作载荷800 t,横向工作载荷200 t;中国自主研发的国产化调平器作业水深500 m,最大作业桩径2 743 mm,调平力3 000 t[9]。上述设备的脐带缆轿车、动力站等配套装置目前仅适用于300 m水深作业需求。若水深增加,需进行适应性改造。
2 300米级深水导管架建造安装主要技术挑战
300米级深水导管架具有尺寸大、重量高、结构复杂、海上施工环境恶劣等显著特点,传统浅水及中深水建造安装模式难以满足工程建造安装需求。300米级深水导管架建造安装面临着施工工艺、装备资源等方面的严峻挑战。
2.1 超大尺度结构建造精度控制难度极高
300米级深水导管架作为海洋油气开发的核心承重结构,外形尺寸与重量大、结构件多,具有超大尺度、高节点密度、管件空间拓扑复杂的结构特征。建造流程贯穿分片预制、划片组对、总装合龙、预下水调试等关键阶段,各工序的变形叠加与误差累计,成为毫米级合龙精度的核心制约因素。
传统精度控制方法以“事后检测、被动修正”为核心,采用全站仪人工复测、刚性垫墩固定等方式,已无法适配超大尺度结构的管控需求[10]。一方面,传统测量手段的空间覆盖能力不足,难以实现300 m高度范围内所有关键节点的实时三维坐标监测,测量效率与精度难以兼顾;另一方面,被动修正模式无法提前规避变形风险,当合龙阶段出现偏差时,需采用火焰矫正、切割重焊等方式处理,不仅延长工期,还可能引入新的焊接残余应力,损害结构性能。
2.2 高强钢厚壁管件焊接与质量控制挑战大
300米级深水导管架主体结构广泛采用S420、S460等超高强海工专用钢,部分关键构件壁厚突破100 mm,形成了“高强级别+大厚度+高拘束度”的焊接工况,对焊接工艺、过程管控及质量检测提出了严苛挑战,核心难点在于焊接缺陷防控、残余应力控制与焊接效率平衡。
无损检测技术面临“检测覆盖全、缺陷识别准、定量精度高”的挑战。传统无损检测方法难以实现全维度覆盖与精准识别:超声波检测(UT)是厚壁焊缝的主流检测方式,但对于TKY管节点等复杂曲面构件,声波传播路径复杂,易产生伪缺陷信号,且对微小层状撕裂的识别能力不足;射线检测(RT)对体积型缺陷(如气孔、夹渣)检测效果较好,但对平面型缺陷(如裂纹、层状撕裂)的检出率较低,且受厚壁管件的透照厚度限制,检测灵敏度难以保证;磁粉检测(MT)、渗透检测(PT)仅适用于表面缺陷检测,无法覆盖内部缺陷。
2.3 深水海况恶劣,海上安装作业难度大
南海深水海域是全球海况最恶劣的地区之一,台风、季风、涌浪和内波频发,环境条件参数远高于全球其他主要海洋油气产区,工程地质条件复杂(表2)。南海陆坡区域存在大量的海底沙波沙脊,以“海基一号”为例,就位区域最大落差达4.7 m,对导管架精准安装就位提出了更大挑战。
表 2 南海与墨西哥湾环境条件对比

2.4 海上安装作业装备能力临界
海上安装作业的另一个挑战为工程装备资源的能力临界性。施工船舶的锚泊定位能力、下水驳船运输稳性与下水总纵强度,均已趋近现有装备的极限值;同时,打桩锤、灌浆机、吊桩器等关键专用施工设备,其常规作业指标额定能力也难以完全满足深水导管架的安装需求。海上安装作业装备资源的能力临界问题,直接降低了海上安装全过程的安全冗余度与作业适配性,成为制约深水导管架安全、高效实施的关键因素。
3 300米级深水导管架建造安装关键技术
3.1 建造总装及精度控制关键技术
3.1.1 超大尺度导管架高精度总装合龙技术
300米级深水导管架总装合龙属于超大尺度、超重量、高精度空间定位作业,其整体线形、主腿直线度、井口同心度、端面水平度均需达到毫米级控制标准,传统总装工艺难以满足深海安装对接的严苛要求。为此,工程中采用固定式高精度刚性垫墩与多点可调式支撑系统相结合的总装定位方案,刚性基座保证整体结构稳定性,可调支撑实现局部姿态微调整,使导管架在自重、温度、吊装等多重影响下仍能保持设计空间位姿。
在测量监测方面,采用全站仪、激光跟踪仪、三维激光扫描与高精度GPS组成多源融合测量体系,实现关键控制点的全天候、多测点同步监测。建立统一的工程空间坐标系,将实时采集的三维坐标数据与设计三维模型进行动态比对,形成“测量—分析—反馈—修正”的实时闭环控制体系,可快速识别结构偏移、倾斜、线形偏差等问题,并通过可调支撑系统进行微量调整,确保关键指标满足设计与规范要求。
针对超大尺度结构在总装过程中易受温度场、重力场、吊装受力等因素影响的特点,高精度总装合龙技术还包含预变形补偿、温度变形修正、重力变形匹配等核心内容。通过提前模拟结构在不同工况下的变形趋势,在合龙阶段主动施加反向补偿量,有效抵消后续工序中可能产生的累计变形,真正实现从“被动修正”向“主动控制”的转变,为超大尺度导管架一次合龙成功提供可靠保障。
深水导管架控制网最长边跨距较大,一般为400~600 m,地球曲率对高程的影响已不可忽略。通过地球曲率高程改正拟合精度控制技术,在高程控制网建立、结构物高差测量两个阶段进行改正,最大限度消除平面基准与椭球面基准之间的高程误差,确保了导管架滑靴标高、中心桁架高程、井口整体同心度以及主结构整体尺寸在公差范围内,填补了行业高程测量上的空白[11-12]。
3.1.2 焊接变形预测与全过程应力调控技术
超大尺度导管架管件密集、节点复杂、焊缝总量巨大,焊接热输入带来的变形与残余应力是影响结构精度与安全性的关键因素。为实现结构尺寸稳定与力学性能可控,工程中采用基于有限元仿真的焊接变形预测技术与全过程应力调控体系,从源头降低变形风险,实现全流程精准控制。
针对高强钢厚板焊接,延迟裂纹控制是保障结构服役安全的核心技术。工程中主要通过采用对称焊接、分段退焊、多层多道焊、分层跳焊等低应力焊接工艺,配合严控预热与层间温度、降低焊缝扩散氢含量、优化焊接热输入、采用低氢型焊接材料以及焊后及时消氢处理等措施,减少淬硬组织生成与氢致裂纹风险。同时,利用锤击消应、振动时效、温控消应等辅助措施,释放焊缝区域的峰值残余应力,改善应力分布状态,避免应力集中对结构疲劳性能与结构稳定性造成不利影响[13]。另外结合厚壁节点多道焊工艺、实时温度监测与无损检测,实现从焊接过程到成品质量的全过程裂纹防控,确保导管架在深海复杂荷载与长期疲劳作用下安全可靠。
结合总装现场的变形实时监测数据,系统可动态调整焊接方向、焊接节奏与停歇时间,形成“仿真预测—工艺执行—监测反馈—优化调整”的智能化控制模式。通过全过程应力调控,可显著降低结构整体变形量,保证导管架外形尺寸、空间位置与力学性能稳定达标,为300米级深水导管架长期安全服役奠定坚实基础。
3.2 海上高效安装关键技术
3.2.1 受限空间大悬挑导管架装船技术
300米级深水导管架由于其尺寸大,装船后将在驳船船头和船尾形成双侧悬跨,合理利用有限空间布局拖拉点及装船设备难度极大[14-16]。通过精细化设计,研发了“双跨”全覆盖式导管架装船关键技术(图1)。①双侧悬跨装船:将装船系统下沉至导管架底部,采取易拆装系统布局方式完成超大型导管架装船;②拖拉点分组设计:采用前后交错,左右对称布局,降低导管架下水腿使用应力,防止应力超值;③受限空间装船设备布置:利用三维建模技术将全套装船设备建模模拟,创新装船及滑移下水设备布局。

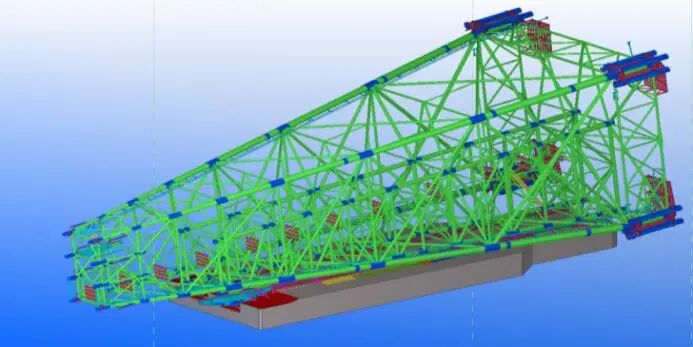

图 1 “海基二号”导管架装载示意图
3.2.2 深水导管架运输下水关键技术
深水导管架在装载到驳船后会形成悬挑结构,导致驳船存在中拱变形;同时在导管架运输及下水过程中存在高应力结构位置,对导管架运输及下水带来挑战[17]。创新“导管架+运输驳船”一体化分析方法,采用SESAM软件计算运输驳船总纵强度,完善了深水导管架运输计算分析程序与步骤;研发了拖航波浪抨击应对技术,对导管架受波浪抨击影响进行了分析评估,得到无抨击情况发生的环境条件工况并以此为拖航气候窗口选择的前提条件,保证了导管架结构完整性;应用导管架及驳船关键结构位置一体化监测系统,监测导管架及下水驳船运动、导管架关键位置应力应变及海洋环境条件,对运输及下水过程中的高应力位置进行监测以保障施工船舶、导管架结构物的安全。
3.2.3 复杂海况下工程船深水锚泊技术
在300米级水深海域,锚系船舶慢漂运动加剧,船舶稳性降低;同时,中国南海海域内波流频度高、强度大,对导管架安装带来了极大的挑战和风险[18-21]。以“蓝鲸7500”起重船为例,通过“锚泊分析+水池试验+现场监测”的方法,创新锚泊方案设计与分析方法,解决了深水锚泊定位难题。①精细化锚泊分析。风、浪、流角度间隙加密到15°且考虑X、Y方向的叠加最大值,分别校核锚机、系泊缆、锚能力及参数匹配性,并给出不同角度的环境限制条件。②开展了不同浪向、不同周期环境条件的锚泊水池试验。通过海上船舶运动监测及对比分析,提出了300米级水深锚泊方案,形成了完整锚泊设计技术链。③通过分析不同预张力下的船舶锚缆张力情况,提出了增大预张力以控制船舶运动幅值的方案,降低了慢漂运动的影响。
3.2.4 沙坡沙脊精准就位技术
“海基二号”就位区域由西北向东南呈水深加深趋势,海底坡度约为1°。同时由于导管架高度大,上层微小的偏差将会导致底层就位位置的较大偏离,导管架精准就位难度极大。针对该问题,前期通过海底地貌地形调查,设计“下挂+带梯度”防沉板主动适应海底地貌。就位过程中,创新应用基于姿态仪及3Direct系统的双验证精准就位方法,该系统能够监测到导管架上层位置艏向,并计算得到导管架底部位置及整体姿态信息,实现了导管架就位过程的实时跟踪,从而引导导管架精准就位。
3.2.5 超长桩双船合抬安装技术
深水导管架配套钢桩通常长度较长、重量较大。受限于作业水深、船舶吊机能力等因素,常规翻桩方案难以适用。综合考虑国内现有船舶资源能力,创新设计了双船合抬技术。双船合抬技术是一种利用两台浮吊船配合起桩的作业方式,通常使用专用尾钩系统连接钢桩底部,吊桩器连接钢桩顶部,合抬后进行水下翻桩。该技术通过双船联动控制与协同配合,突破了深水超长桩施工难题,提高海上施工效率,降低钢桩安装风险,形成了完整的钢桩双船合抬安装技术体系。
3.3 多体耦合动力学建模与实时仿真技术
基于设定的海况条件与作业参数,借助数字化仿真技术对导管架吊装等关键安装作业环节进行数值模拟,可以有效识别海上作业安全边界,预判导管架安装过程中的干涉风险,并依据模拟分析结果优化制定海上作业方案,确保工程实施的安全性与可行性。
3.3.1 多体耦合动力学建模技术
1)起重船运动仿真模型。
轴指向地球北极,
轴指向东方,
轴与
平面垂直并指向地球内部。随体坐标系采用了SNAME的标准定义,其固联于“蓝鲸7500”,随船体一起运动,随体坐标系通常选取船体中心或形心(水线面,“蓝鲸7500”中心线),坐标轴正方向按右手系的规定,即
轴指向船体艏部为正,
轴指向右舷为正,
轴向下为正(图2)。
注:
分别为船舶绕
、
、
轴的角速度分量;
为水深,指从静水面至海底的垂直距离

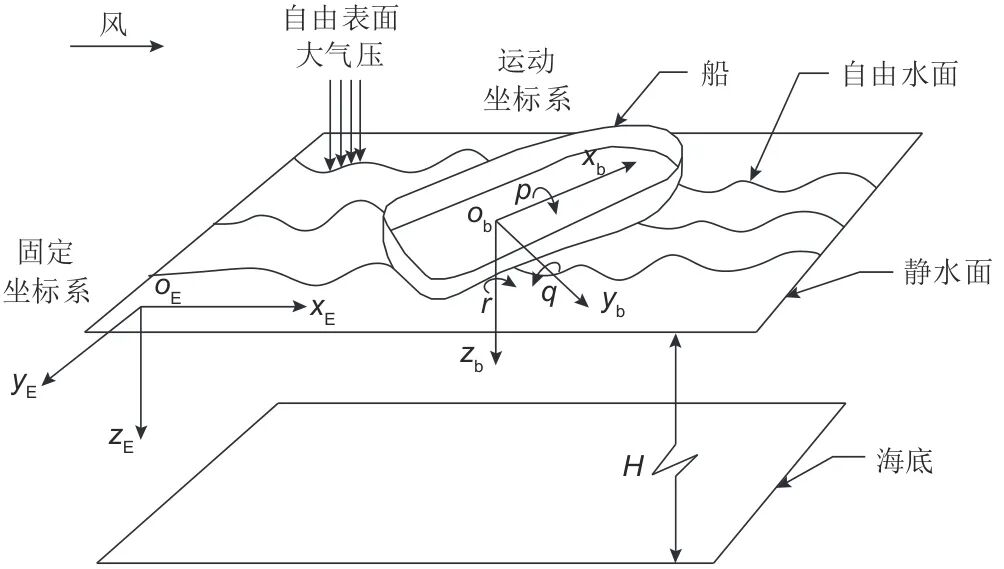

图 2 “蓝鲸7500”起重船运动坐标系
通过在频域下计算得到“蓝鲸7500”吊装作业吃水时的附加质量和阻尼系数,经傅里叶变换将其转换为时域运动方程的基本参数,进行时域运动响应分析[22]。从刚体基本运动学与动力学理论出发,建立向量形式的“蓝鲸7500”六自由度动力学模型,推导动力学方程模型为

式(1)中:
为起重船的刚体质量矩阵,kg;
为刚体科里奥利项和向心力矩阵,kg/s;
为起重船的运动加速度,m/s2;
为起重船的运动速度,m/s;
为刚体所受外力,N。

式(2)中:
为起重船刚体附加质量矩阵,kg;
为流体科里奥利项和向心力矩阵,kg/s;
为阻尼矩阵,kg/s;
为海流相对流速,m/s;
为流体记忆效应力,N;
为静水恢复力,N;
、
、
分别为风、浪、流载荷,N;
为系泊缆拉力,N。
2)锚缆仿真模型。
“蓝鲸7500”锚缆的静力学模型采用悬链法搭建,动力学模型均采用集中质量法搭建,但在进行锚缆动力学模型搭建时[23],由于锚缆存在与海床接触部分,需额外考虑海床支撑力。锚缆动力学模型使用线性弹簧阻尼模型表达缆线节点接触海床时的垂向接触力,在缆线计算模型中,没有建立与海床接触的水平阻力模型。当节点与海床相接触时,垂向接触力的计算公式表示为

式(3)中:
为分段长度;
为海床高度,m;
为节点高度,m;
为节点垂向速度,m/s;刚度系数
表示海床单位面积的刚度;阻尼系数
表示单位面积的黏性阻尼;
为垂直方向单位向量。

式(4)中:
为i节点质量矩阵,kg;
为i节点附加质量矩阵,kg;
为拖缆节点运动加速度,m/s2,
和
为作用在i节点两端的张力,N;
和
为作用在i节点两端阻尼力,N;
为i节点净浮力,N;
为i节点垂向接触力,N;
为i节点切向阻力,N;
为i节点法向阻力,N。
3)导管架钢桩吊装作业仿真模型。

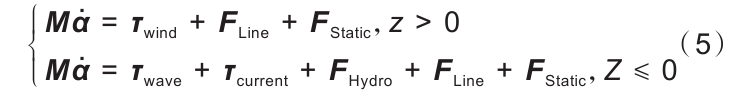

钢桩动力学模型建模方法以莫里森(Morison)方程为基础,考虑钢桩入水后在波浪中的受力问题,不同之处在于钢桩吊装作业过程需额外考虑吊绳拉力[24],且钢桩本体存在完全位于水上情况,此时无需考虑其所受浮力及水动力,因此计算公式为

为钢桩质量及惯性矩阵,kg;
为运动加速度,m/s2;
为吊绳拉力,N;
为自身静力,N;
为水动力载荷,N。当全局坐标系下钢桩两端位置Z方向坐标大于0时,即钢桩完全处于水上,只受风载荷、吊绳拉力及自身重力向心力等静力(图3);当Z方向坐标小于0时,表示钢桩开始或完全处于水下,入水部分受波流载荷、水动力、吊绳拉力及自身重力向心力影响,其中钢桩入水部分所受水动力包括惯性力、拖曳力、浮力及附加质量等。

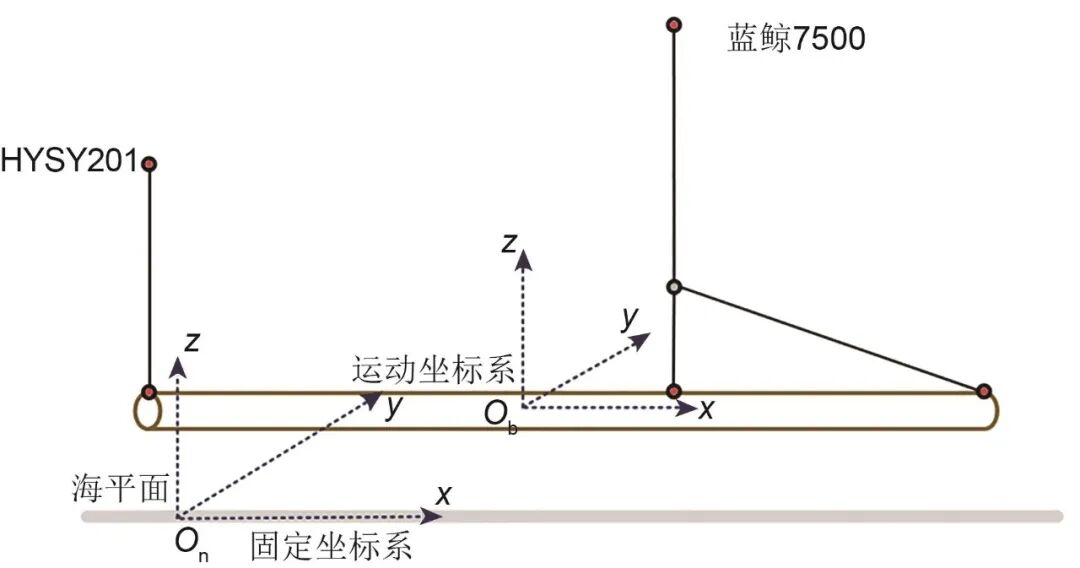

图 3 钢桩坐标系定义
3.3.2 高性能实时仿真解算技术
仿真系统的核心实现目标在于高精度场景还原、动力学模型精准构建及实时解算。本次采用边折叠网格简化方法,结合模块化设计思想,在建立单个部件水动力模型的基础上,通过边界条件连续性约束求解模型,实现模块间协调计算与各部件运动姿态的精准求解,最终达成实际作业场景的真实还原。

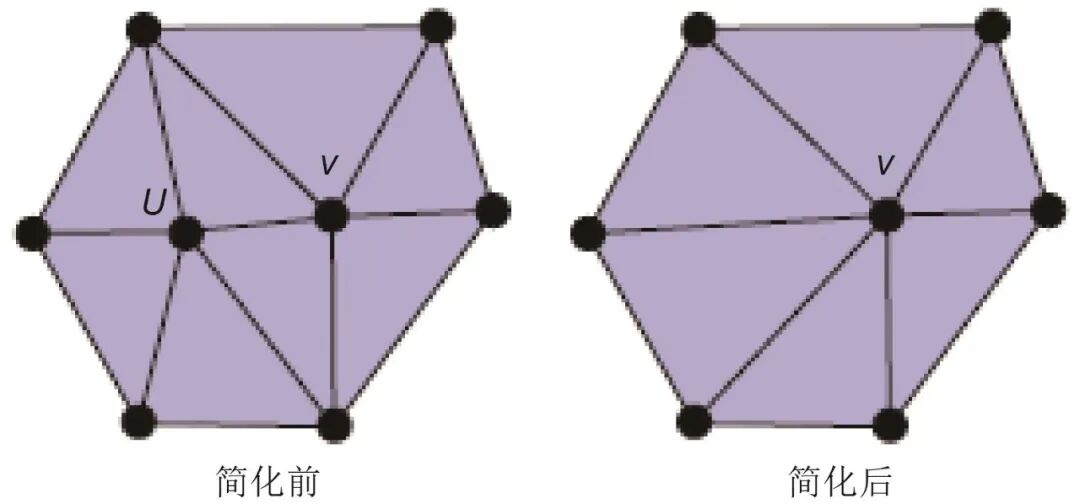

在三维模型预处理阶段,边折叠算法[25]被用于网格简化(图4):通过移除原始网格中的指定顶点并重构拓扑结构,得到轻量化网格模型。该过程的简化质量与几何特征保留效果,关键取决于待折叠边及顶点的选取策略。当前主流方法包括最短边优先法、二次误差度量法及Melax提出的高效快速简化算法,各类算法通过差异化误差评价准则界定优先简化对象。合理的网格简化可在保障仿真场景视觉沉浸感的前提下,显著降低图形绘制负载,提升系统图像刷新率与实时运行性能。

图 4 基于边折叠的模型简化
实时解算环节通过多维度技术优化,保障计算效率与精度:①采用并行计算、分布式计算架构及数值方法与算法优化策略 [26-27],在缩短大规模动力学模拟计算时间的同时,提升计算精度、稳定性并降低误差;②设计API访问仿真时钟以建立时钟同步机制,采用静态优先级调度策略,按节点需求分配优先级,确保控制指令周期性发布与实时更新;③对传感器数据进行抽样处理,结合数字滤波器[28]完成去噪平滑预处理,通过缓冲区批量处理、高频数据合并计算及消息队列长度管控,避免数据积压导致时延;④配置QoS策略 [29],根据实时性需求动态调整通信频率与数据包大小,通过数据压缩、稀疏表示减少传输量,采用异步编程模型避免主线程阻塞,并结合多核并行计算[30]按负载分配计算任务,进一步降低系统延迟。
4 工程实践——以“海基二号”深水导管架为例

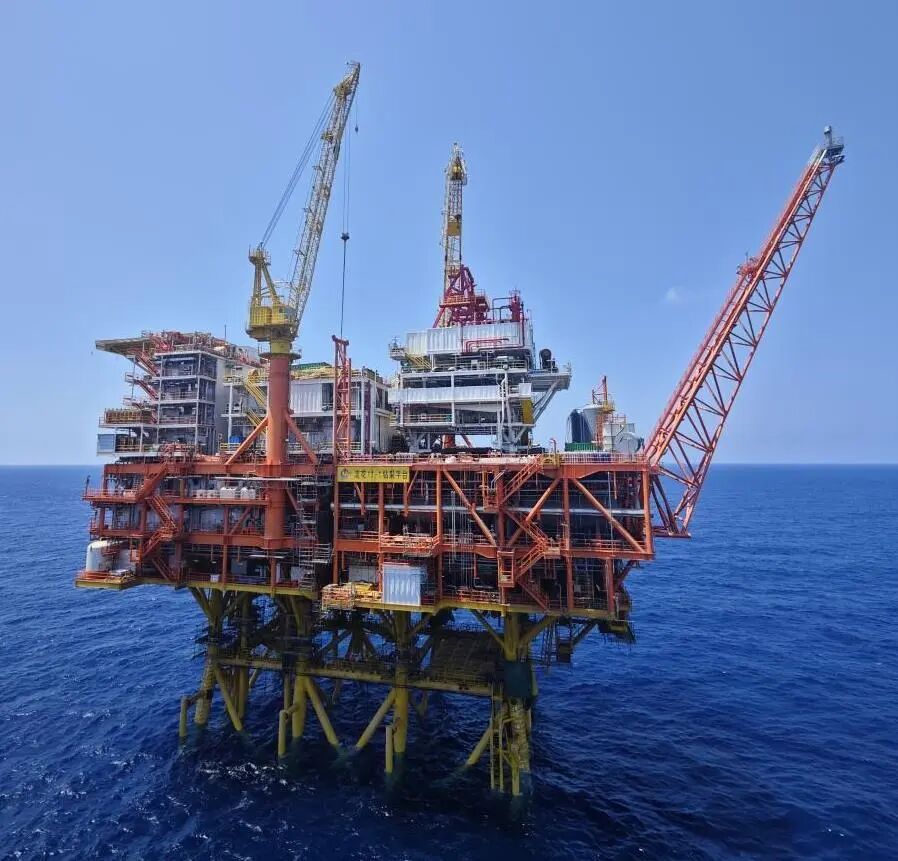

2024年3月,“海基二号”导管架陆地完工并完成海上安装就位(图5),标志着中国深水超大型导管架自主设计建造安装能力达到世界一流水平。在“海基二号”导管架建造安装实施阶段,通过关键核心技术的攻关与应用,保障了工程安全、高效运行。

图 5 “海基二号”导管架海上安装就位现场图
工程建造阶段,首次大规模应用国产420 MPa级超强钢,钢材使用量达2万吨,焊口总数11 149,主结构对接焊缝总长度达65 km。施工过程中通过选用低氢进口抗裂焊材、高强钢焊接工艺开发、严控裂纹风险等措施[31-34],实现了S420焊口UT一次合格率99.70%,复查合格率100%,实现了大于98%的项目焊接质量控制目标。“海基二号”导管架分片重量及尺寸较大,建造过程吊装及组对尺寸控制难度高[35]。通过可调垫墩技术、超高超重结构吊装技术、精细化涡激振动分析与防控、分片吊装提前摘钩评估体系与作业方法等关键技术攻关,大幅提升吊装设备作业效率,缩短了导管架总装工期,开创了海洋工程领域高效化、绿色化、可持续建造的全新实践范式,为行业技术升级与高效建造提供了重要示范。
工程海上安装阶段,攻关大悬挑导管架双跨装船、运输、海上安装关键技术,创新应用导管架装船助推支撑结构及快速拆除方法、工程船“锚缆+锚链”组合锚泊系统、超长超重钢桩高效装船及海上安装方法等先进工艺,实现了导管架就位水平度达1‰的高质量海上安装作业,有效减少大型船舶资源依赖,提高了施工效率。利用数字建模与仿真技术,开展导管架干拖运输、滑移下水、湿拖运输、钢桩安装仿真,识别了起重船锚缆、钢桩及导管架干涉风险,验证了拖航方案及不同海况下拖航作业能力,优化了海上施工作业方案。在“海基二号”项目中,成功应用国产化调平器、夹桩器及封隔器等,实现了导管架安装核心工机具国产化的重要突破。
5 结束语
“海基一号”“海基二号”等深水导管架建造安装及成功应用,标志着中国自主掌握了300米级水深固定式海洋导管架平台全套建造安装技术,形成了全海域、全系列固定导管架平台建造安装技术和装备体系。后续,深水导管架建造安装需要在超高强度钢材焊接、建造安装智能仿真等方面加强关键核心技术攻关,为中国海洋油气开发提供安全、高效的工程解决方案。(本文发表于《中国海上油气》2026年第38卷第4期,编辑:吕欢欢,海洋油气网公众号授权发布)
