数据库煤·想到 | “透明”的不只玻璃，还有神东矿区地下几百米的煤田……
你有没有听说过
透明地质保障系统
▼
（图片由AI生成）
用一句话讲清楚
这个系统
就是百米井下
实时更新的地下版“高德导航”
煤在哪？煤的形态是什么样？
采掘前方有什么异常？
这个「导航」
都能让你看得
清清楚楚、明明白白
01
怎么理解「透明」？
传统的煤矿地质图
是专业工程师
通过一张张平面图纸、一组组零散数据
在大脑中“脑补”出的三维画面
这是多年的经验练出来的
想凑齐一张相对完整的地下画像
工程师得花大量时间
翻图纸、对数据、反复推算
透明地质保障系统
并不是代替工程师的大脑
而是把这种“脑补”动作
变成了屏幕上一目了然的3D模型
看得全+看得清+大家都能看
就是「透明」
看得全
整个矿区地下几百米的地质结构
全部立体呈现
不是一块一块拼起来的
而是完整的“沙盘”
看得清
断层、地下水、煤层厚度……
全部标得明明白白
随时看
巷道掘进了几米
割了几刀煤
煤层厚度多少
地图立刻更新
这个“透明”
是不是超厉害
👍👍👍
02
这个「地下导航」
是怎么做出来的？
手机导航
靠的是
卫星定位和地图数据
中国神华所属神东矿区的“地下导航”
靠的是
把不同来源、不同格式的数据——
比如地质数据、测量数据、水文数据
物探数据、实时监测数据、生产数据等
全部汇总到一起
统一处理、统一呈现
第一步 采集数据
采集数据
相当于导航的
“地图采集团队”
神东的地图
靠的是
钻探
（往地下打孔取岩芯）
物探
（用声波、电磁波给大地做“CT扫描”）
再加上井下的各种实时监测设备
数据汇总回来
就相当于
把地下每一条“路”
都摸清了
第二步 建立数据中心
所有采集到的数据
全部汇入云GIS数据中心
GIS=地理信息系统
(Geographic Information System)
这就像导航软件
把全国地图数据
都存在云端一样
不管数据来自哪里、什么格式
进了GIS
全部实行统一管理、统一调度
第三步 生成3D地图
怎么把平面图纸
变成立体实景
这就不得不提到
两个关键技术——
过去
煤矿地质图
主要是由CAD
（计算机辅助制图）
绘制的二维平面图
只有长和宽，没有高
透明地质保障系统
用到的第一个关键技术
就是上面提到的GIS
与CAD最大的不同是
GIS自带「空间属性」
每一个点、每一条线
都有精确的经纬度和海拔高度
简单说
CAD是“画图纸”
GIS是“建模型”
第二个关键技术
是神东首创的
国产多维云GIS平台
数据进来之后
电脑会自动生成
一个三维立体模型

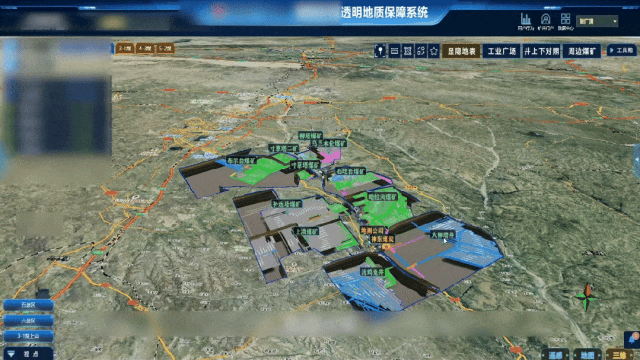

且为「矿区-矿井-工作面」三级覆盖
你既能看到整个矿区的全貌
也能看到某一个工作面的细节
从宏观到微观
每一层都能看得清清楚楚

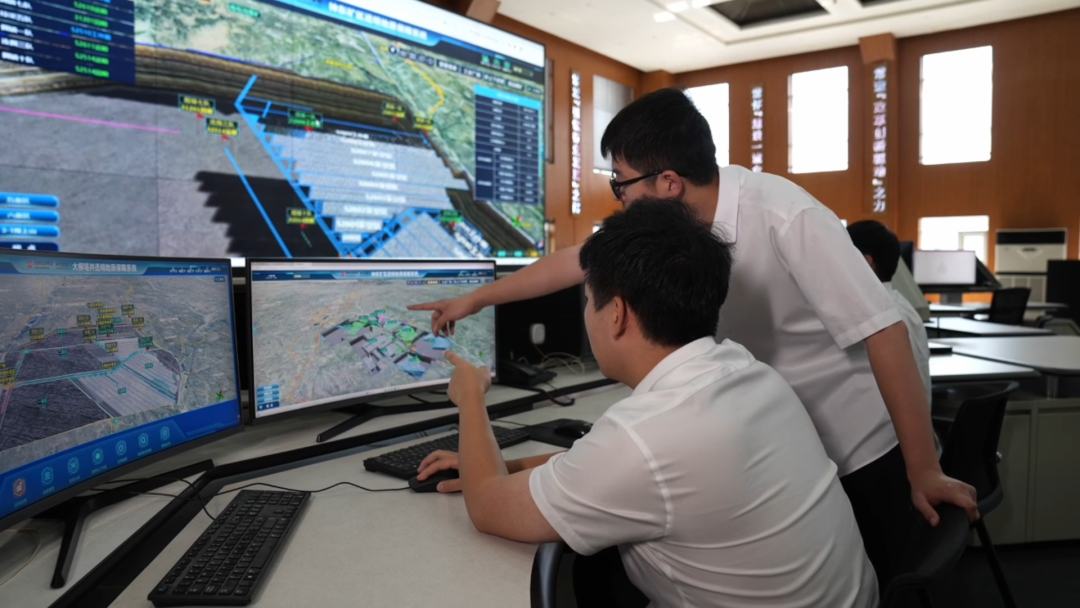

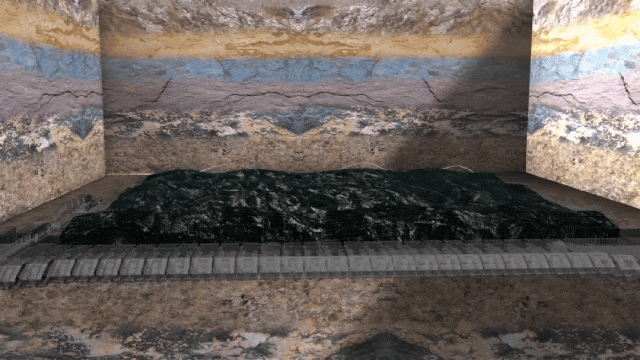

在这个实景地图里
煤层像千层蛋糕一样层层叠叠
断层在哪、水在哪
像3D画面一样直观
而且！
地图可动态更新——
井下每掘进一米巷道
每割一刀煤
生产和地测数据会自动回传
地图同步刷新
就跟手机导航一样
你看到的永远是“最新路况”
03
这个「地下导航」
有啥用？
简单说
就是三件事✔
第一件
为智能采掘指路
地图上煤层有多厚
角度大不大
哪里有断层
哪里可能有矿压
一目了然
采煤机、掘进机根据地图提示
方案措施优化精准到位
第二件
为灾害预警提供依据
哪里地质不稳定
哪个区域可能有水患
导航提前“播报”
矿工下井之前
就知道风险点在哪
真正实现了
隐蔽致灾因素的
数字化、透明化
第三件
为生产辅助系统
提供地图服务
“地下地图”不仅能为智能采掘指路
还能给通风、供电、排水、运输等
提供线路布置
协调配合、聪明运转
补充！

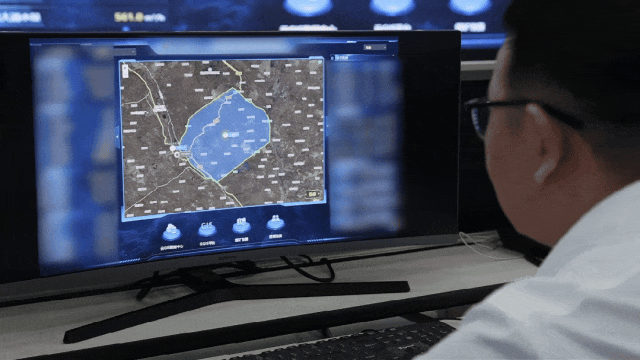

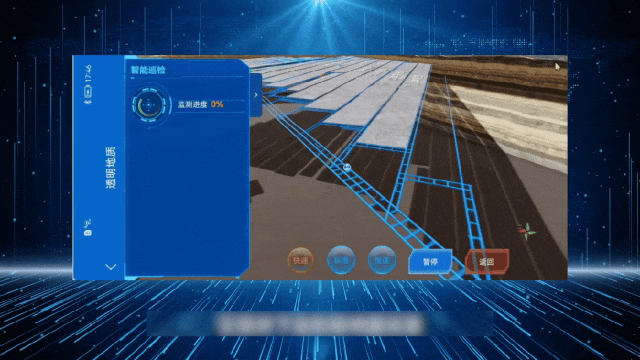

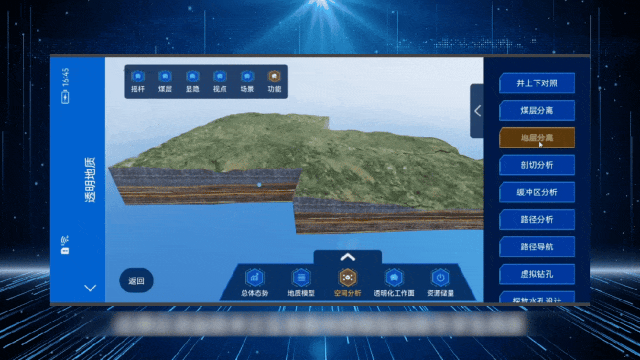

神东还专门开发了
配套的手机移动终端
「透明地质」板块
井下使用防爆手机
能随时查看井下“路况”
工程师在户外巡查时
能现场采集、同步地质信息
这就是“指尖上的透明地质”
04
这个「地下导航」
有多厉害？
2026年6月27日
神东矿区透明地质保障系统
建设项目通过竣工验收
这套“导航系统”
覆盖神东13矿14座矿井
再加地测公司
目前是每天都在用的“正式版”
这套系统的核心
「多维云GIS平台」
解决了煤炭行业一个“卡脖子”问题
以前地质数据是“死的”
图纸画完不好改
现在实现了
“数据—图形—模型”三重联动
改一个数据
图形和模型自动跟着变
真正做到了
二三维一体化
二维图形和三维模型完全打通
两种模式无缝切换
获奖啦！
经中国煤炭工业协会鉴定
该项目核心技术
达到国际领先水平
还获得了中国煤炭工业协会
科学技术一等奖
🎉🎉🎉
最后
咱们用一句话记住它
中国神华所属神东矿区透明地质保障系统
=
“看得全、看得清、随时看”
的3D实景地图+实时路况+导航
让采煤从依赖图纸摸索
变成跟着导航走
而这一切
云端、手机都能随时查看——
指尖上的透明地质
地下导航尽在掌控
