数据库船用吊舱推进器的技术原理与规范要求
船舶推进技术历经百年演进，从蒸汽机驱动明轮到柴油机直驱螺旋桨，每一次跃迁都在重塑远洋航运的边界。而吊舱推进器（Podded Propulsor）的出现，无疑是近三十年来最具革命性的突破之一，它将电机、螺旋桨与转向功能高度集成于一个可360°全回转的水下吊舱之中，彻底颠覆了传统"主机+长轴系+舵"的推进范式。被誉为船舶推进技术领域"皇冠上的明珠"。
吊舱推进器，又称POD推进器（Podded Drive/Azipod），是一种集推进与操舵功能于一体的新型船舶电力推进装置。它将推进电机置于船舱外部的流线型吊舱壳体内，电机轴直接驱动螺旋桨，整个吊舱通过上部回转机构可在水平面内实现360无限制回转，从而实现矢量推进。

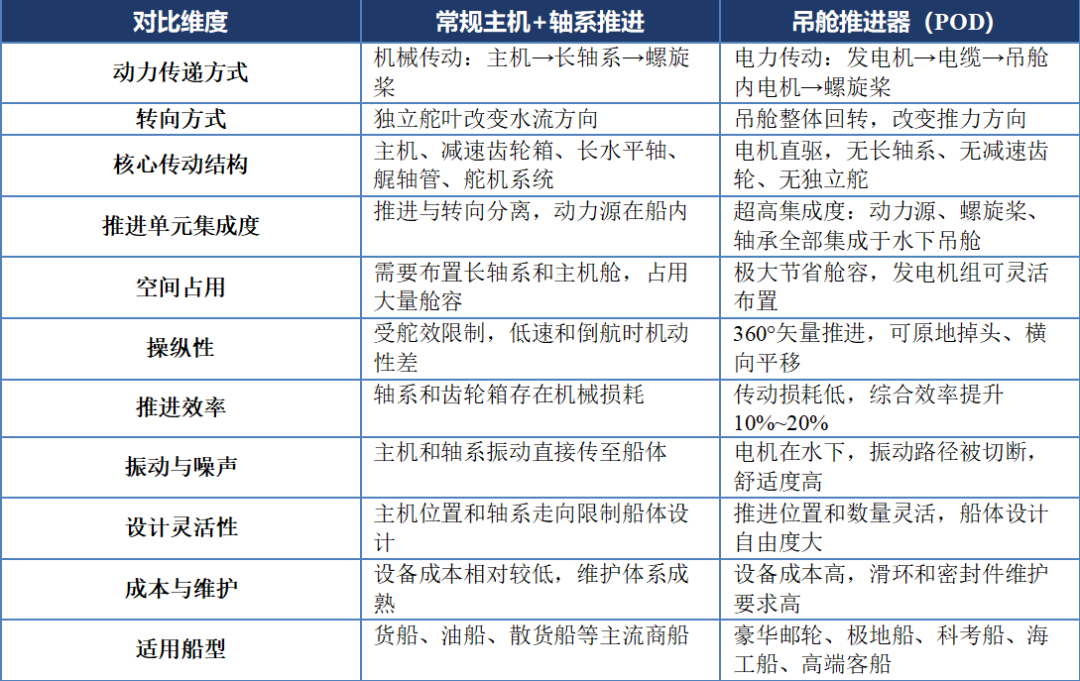

与传统推进方式最大的不同在于：吊舱推进器取消了长长的传动轴系，也不再需要独立的舵叶——螺旋桨推力方向的改变本身就是转向。
20世纪90年代，芬兰ABB、KMY船厂与芬坎蒂尼联合推出世界首台1.5MW吊舱推进器，安装于Seili号，即Azipod系统。此后，Rolls-Royce Mermaid、西门子-肖特尔SSP等系列相继出现，广泛应用于豪华邮轮、极地科考船、破冰船、海工平台等。2025年12月，中国船舶集团第七〇四研究所自主研制的S-POD发布，实现100%国产化，技术达国际先进水平。
吊舱推进器的核心工作逻辑可拆分为两大协同运行的模块：电力推进驱动与全回转转向调节。

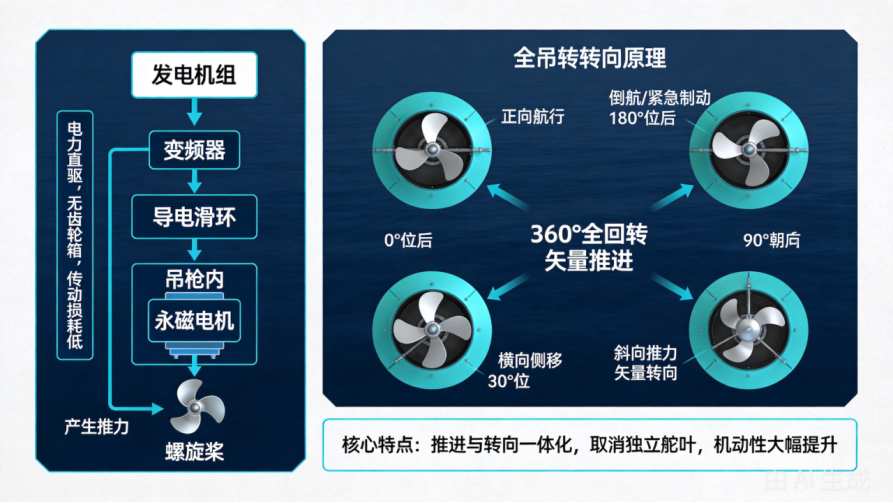

图片：吊舱推进器工作原理示意图（电力驱动直推 + 360°全回转矢量转向）
船载发电机组输出交流电，经变频器转化为变频变压电源，通过回转机构中的导电滑环输送至吊舱内部永磁同步电机或异步感应电机。电机直接驱动螺旋桨，推水产生反作用推力。滑环保证360°旋转中电力和控制信号不间断传输，是最核心也最昂贵的部件之一。调节变频器频率即可无级改变转速，控制推力大小。
上部回转伺服系统接收指令，伺服电机或液压马达驱动回转轴承，带动吊舱水平旋转。0°时桨朝后，船舶直线前进；180°时桨朝前，产生反向推力，可紧急倒航制动；左右90°时推力横向作用，可原地掉头、横向平移；任意角度可合成斜向推力。角度编码器实时反馈，运动控制器闭环控制，保证推力角度精准。多台联动可实现零半径回转、横向靠泊等高难度动作。
液冷系统循环冷却液带走电机热量，并通过外置散热片与海水换热；多级密封与压力平衡系统隔绝海水、消除内外压差；实时监测系统基于CAN总线反馈转速、电流、温度、故障等，异常时自动降功率或锁止回转。
吊舱推进器主要分为三大部分：上部船体安装回转机构、流线型吊舱舱体、推进执行单元。
安装于船舶艉部舱底，含回转伺服电机或液压马达、回转轴承、导电滑环、密封组件。回转轴承承受螺旋桨水平推力、垂向浮力与水动力冲击；导电滑环保障360°旋转中持续供电与信号传输；密封组件防止海水渗入。
悬浮水下的密闭防水金属壳体，内置永磁同步电机或三相异步感应电机，直接驱动螺旋桨，取消传统齿轮箱和长传动轴。配备独立液冷循环、压力平衡密封、流线外形，降低水下阻力并抑制空泡。
由低噪高效螺旋桨、桨毂、轴封组成。电机转子与桨毂直连，大幅降低机械损耗。螺旋桨推力主要由叶片导边产生，叶面为压力面，叶背为吸力面。舱体长径比对敞水性能影响较小，但对阻力影响较大，因此吊舱外形需反复CFD优化和水池试验。
360°全回转摆脱传统舵限制，可原地掉头、横向平移靠泊、斜向航行、紧急倒航，适合客船、豪华邮轮、海上风电运维船、港口工程船、破冰船等。
电机直驱取消轴系和齿轮箱传动损耗，流线吊舱降低水动力阻力，综合能耗比传统方案降低10%~20%。
电机隔绝在水下吊舱内，切断向船体传递振动的路径，无长轴激振，提升客船舱内舒适性，是豪华邮轮青睐吊舱的重要原因。
定角持续推进模式，吊舱锁死角度持续输出定向推力；周期主动反馈模式，以固定频率发送实时运行数据；按需查询模式，稳定航行时减少总线数据占用。
小结：什么船更适合吊舱推进？
吊舱推进器并非所有船型都占优，其优势集中在：频繁靠离泊的邮轮、渡轮、客滚船；要求低振动低噪声的豪华邮轮、科考船；需要精确定位的海工船、风电安装船、铺缆船；极地冰区航行的破冰船、极地科考船；以及对舱容敏感的汽车运输船、集装箱船。
反之，长期定速航行的大型散货船、油船工况单一、机动性需求低，传统轴系推进更成熟可靠、初始投资更低。选型最终应综合具体运营场景与全生命周期成本。
在《船舶入级规范》Pt.4 Ch.5 Sec.3中对吊舱式和齿轮式方位推进器作出规定，2021年修订版为当前权威框架。同时承担推进和转向功能的推进器，必须基于风险评估配置系统冗余；单台吊舱推进器不予接受，至少应有两台独立推进单元；IACS UI SC242 Rev.2要求每台转向推进装置至少配备两套转向驱动系统。电动转向装置需提供设计基础、功能描述和操作指南，扭矩限制装置耐久性要求，释放识别和报警装置，按需提交FMEA、HAZOP和计算文件。
文件要求关注系统性能和可用性，新增NDT认证和产品证书/声明，完整推进器产品证书拆分为方位单元和转向单元，所有壳体需材料证书，M39以上螺栓需材料证书。
2022年补充：主辅转向装置动力单元断电恢复后应能自动重启；取消部件级冗余要求，接受系统级整体冗余原则。
要求围绕结构强度与疲劳评估、推进电机绝缘/冷却与保护、转向系统冗余与可靠性、冰区加强、动态定位附加标志等。
对艉向航行极地船舶有专门吊舱冰载荷规范，定义螺旋桨在冰脊碎冰层中停转时吊舱舱体承受的冰载荷，以及冰脊冻结层持续挤压吊舱支架的横向载荷。
操舵范围0°~360°，操舵误差±1°；额定转速下转舵时间宜不超过15s/180°；冷态绝缘电阻不小于5MΩ，热态不低于1MΩ，绝缘等级不低于F级；至少包括推进电机过负荷、失电、绕组高温、液压油低压、滑油低位/高温、冷却空气进出口高温、吊舱舱底水高位等11项报警，所有报警须在驾驶台显示；必须防止轴电流有害影响；设刹车装置；吊舱内应具有泄漏回收装置；新产品、结构材料工艺变更、停产5年以上恢复生产须型式检验，每台产品均须出厂检验。
吊舱推进器相关的国际标准和船级社规范正处于快速更新期：IEC 60092-501:2025已发布，吊舱推进器首次纳入电力推进标准；IEC 60092-507 Ed.2.0于2026年5月发布，EMC要求将逐步被各船级社引用；DNV、CCS等船级社的规范也在持续更新。建议建立标准跟踪机制，及时将新要求纳入设计和采购流程。
吊舱推进器系统复杂度高、涉及的规范条款多。建议在概念设计阶段就引入船级社审图，就以下问题提前达成共识：冗余方案的可接受性、替代设计（Alternative Design）的等效性评估路径、冰区加强的载荷工况选取、国产化部件的认可流程。
国产吊舱推进器技术已取得重大突破，S-POD等产品已达到国际先进水平：优先选用获得CCS型式认可的国产产品；充分利用首台（套）保险补偿、企业所得税优惠等政策；参与国产化示范项目，推动技术迭代升级。
