工业HMI触摸屏+PLC户外4G组网工业路由器解决方案

野外泵站、光伏箱变、农田灌溉、户外充电桩、工地设备等场景，设备点位分散、无有线宽带铺设条件，传统布线施工周期长、成本高、后期维护不便。本方案采用IR1000 轻量化4G工业路由器，配套现场

PLC

、工业触摸屏 HMI 搭建无线工业局域网，实现本地人机操作 + 云端远程运维一体化，无需光纤，插工业 SIM 卡即可完成户外设备联网，适配长期无人值守户外工控场景。

IR1000工业4G路由器核心适配优势

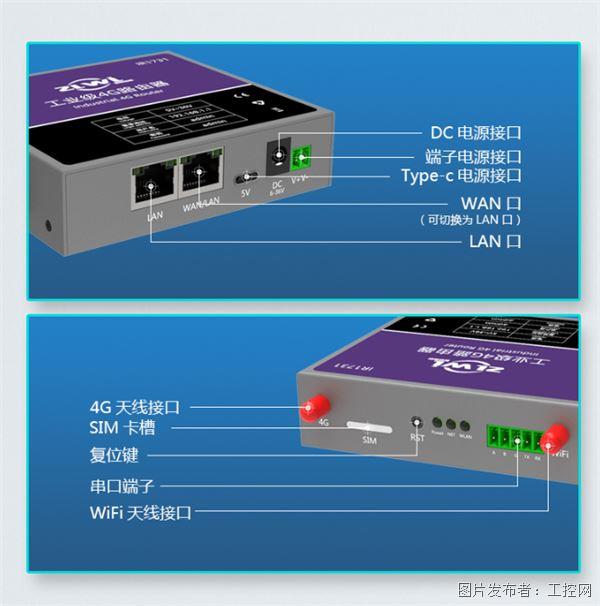

多接口兼容工控设备双以太网口可直连网口 PLC、工业 HMI；搭载 RS485/232 串口，兼容老式串口 PLC、采集仪表，支持 Modbus 串口透传，新旧工控设备通用。

户外工业硬件防护金属导轨式机身，-35℃~+75℃宽温工作，四级 ESD 防雷抗干扰，适配机柜高温、

电机

变频电磁干扰环境；DC7.5~32V 宽压供电，可直接使用控制柜 24V 直流、太阳能储能电源供电。

稳定在线保障无人值守内置软硬件双看门狗，4G 链路断线自动重拨、故障自动重启；支持 4G / 有线双链路备份，搭配外置高增益 4G 天线，野外弱基站环境稳定联网。

安全远程组网能力支持 SD-WAN 云端虚拟局域网、IPsec/OpenVPN 加密隧道，二层透明组网，远端电脑可如同本地局域网访问 HMI 画面、上下载 PLC 程序；自带防火墙、端口映射，保障工控数据传输安全。

户外控制柜系统组网架构：

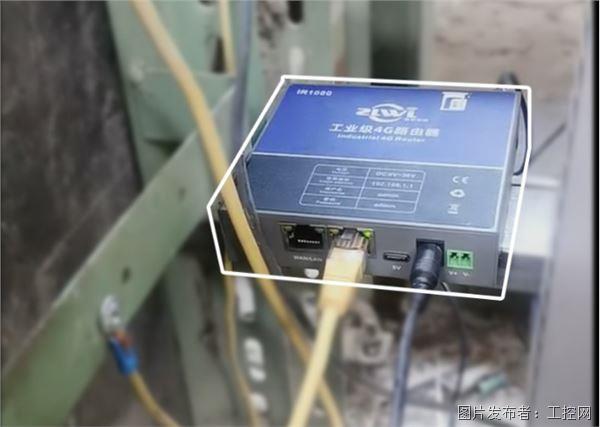

IR1000双网口通过网线直连 PLC 与工业触摸屏，构建本地局域网，HMI 本地实时读取设备运行参数、现场启停操作；

IR1000 接入工业

物联网

SIM 卡，外接室外 4G 高增益天线，依托运营商 4G 网络对接云平台；

中控机房、运维笔记本通过加密 VPN 组网，远程实时查看 HMI 监控画面、读写 PLC 寄存器、远程调试下载程序、远程故障排查。混合串口设备场景下，老式串口 PLC 可直接接入 IR1000 RS485 串口，同步上传串口与网口设备数据。

IR1000轻量化4G路由器典型落地场景

水利泵站 / 河道闸站：

户外无宽带，远程监控闸门开度、水泵运行状态，远程启停控制；

光伏储能箱变：

采集逆变器发电数据，远程排查设备故障、更新监控程序；

野外充电桩：

单桩 PLC+HMI 配套使用，实现云端计费、设备状态远程监测；

智慧农田灌溉：

田间控制柜无线组网，远程调节水肥灌溉参数；

工地移动设备：

搅拌站、钻机等移动工控设备，4G 无线实时回传生产数据。

方案应用价值

降低施工成本：省去户外线缆、管沟铺设，快速完成设备联网部署；

减少运维投入：远程完成调试、检修，减少外勤出差与人工巡检频次；

全天候稳定运行：工业级宽温、防雷、断线自愈设计，适配野外恶劣环境；

轻量化易集成：35mm 标准 DIN 导轨安装，体积小巧，适配中小型户外控制柜；

广泛设备兼容：兼容威纶通、昆仑通态、步科、信捷等主流 HMI，西门子、三菱、汇川、台达全系列 PLC。
