效率提升10倍，成本仅1/6！六维力传感器企业全自动解耦测试设备首度曝光

在机器人精密智造的版图中，六维力传感器常被冠以“高精密、高门槛、高成本”的标签。行业惯例似乎默认了一条路径：用昂贵的多维联合加载设备、复杂的多维耦合补偿算法，去“修正”弹性体结构的先天缺陷。

但在鑫精诚传感器看来，这是一种值得审视的路径依赖。真正的技术进步，不应是无止境地堆砌设备和算法成本，而应回归物理学的第一性原理——从力的本质和结构的几何关系入手，寻找更简洁、更高效的解题思路。

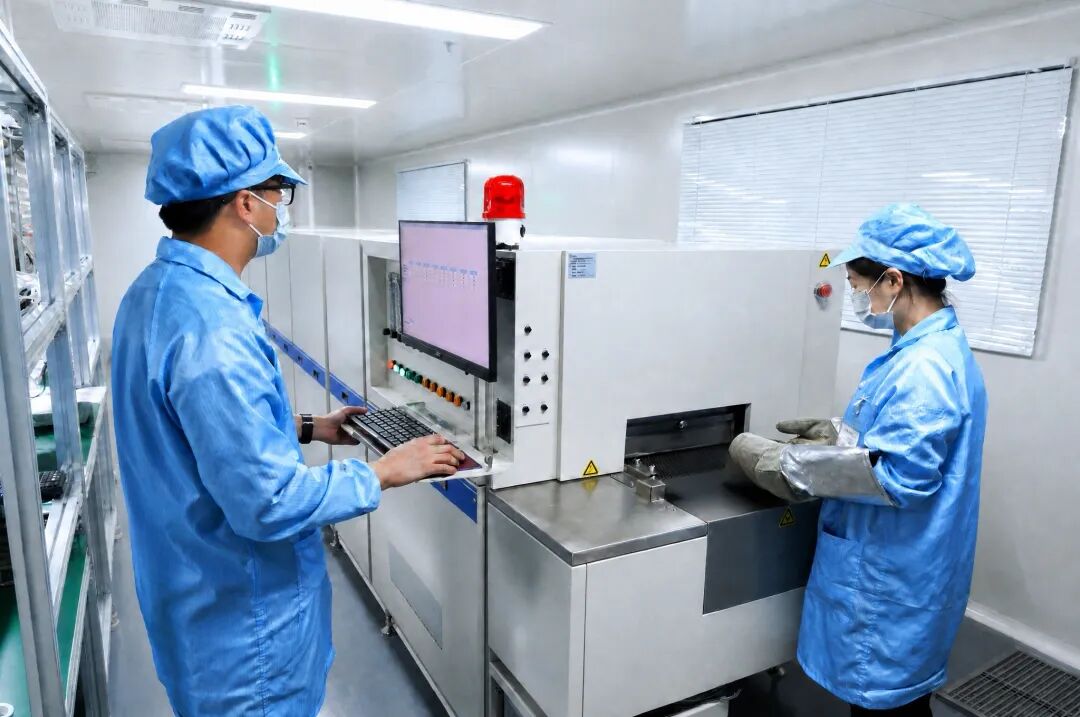

近期，鑫精诚传感器正式向行业亮出答案：“单维加载+多维验证”。基于这一理念自研的全自动测试设备已批量上线，以市面上现有同类方案1/6的成本和10倍的标定效率，重新定义六维力传感器的量产规则。

这不是标定设备的升级，而是标定逻辑的归零重来。

六维力传感器的核心矛盾在于：弹性体需要同时感知六个方向的力/力矩信号，但任何结构都不可避免地存在维间干扰。问题在于，这种干扰的程度由什么决定？

答案在弹性体构型上。目前工业界主要有两条技术路线：一条是源于航空风洞天平技术的120°均布三梁结构，另一条是基于机器人学马耳他十字构型的正交四梁结构。

三梁结构的力敏元件沿圆周120°均布，其分布方向与笛卡尔坐标系的X/Y轴形成30°或60°的夹角。这种几何非正交性带来的直接后果是：当施加Fx或Fy方向载荷时，力会通过结构投影同时作用于三根辐条，多个检测通道会产生不同程度的响应。从归一化后的灵敏度矩阵来看，相较于正交十字结构，三梁结构的条件数往往更大，这意味着其解耦计算对结构和测量误差更为敏感，微小的结构不对称、贴片偏差或安装应力都可能在解耦结果中被进一步放大。

四梁结构则完全不同。四根弹性梁沿X、Y轴正交分布，与测量坐标系完全重合。这种几何正交性带来的自解耦机制通过两层实现：物理层面，当施加Fx载荷时，X向两梁发生S形弯曲，Y向两梁则处于弯曲变形的中性轴附近，理论应变极小；电路层面，惠斯通全桥利用“对臂相加、邻臂相减”的特性，进一步将干扰维度的应变分量在电桥内部相互抵消。

鑫精诚传感器实测数据显示，正交十字结构在未施加任何算法修正的情况下，原始维间耦合误差已控制在3%F.S.以内。这个数字的关键意义在于：它证明了信号在物理层面已经被基本分离，后续算法只需要做“微创美容”，而不必像三梁结构那样进行“大手术”。

这就是第一性原理的体现，不是问“现有设备怎么升级”，而是问“力与应变之间最本质的关系是什么”。答案很清晰：几何正交性决定了物理自解耦的先天上限。结构打好了90分的地基，算法只需完成剩下的10分。

结构差异决定了标定路径的选择。

三梁结构因为物理耦合严重，在更高精度要求下，传统线性解耦模型力不从心，往往需要引入高阶非线性算法，包括神经网络、支持向量回归、高阶多项式拟合等，来“强行分离”混在一起的信号。而要获取这些算法所需的解耦矩阵，则需要依赖昂贵的多维联合加载设备，对上千组样本点进行多维组合工况标定。

这条途径在工程实践中有两个难以回避的问题。其一，标定效率极低，单只传感器的多维组合工况耗时可达4至6小时，严重制约量产产能；其二，高阶拟合虽然在理想环境下能把理论误差压到0.5%F.S.以内，但极易过拟合，一旦安装边界条件变化，法兰面稍有不平、螺栓预紧力略有差异，精度便迅速衰减。

正交十字结构则提供了另一种可能。由于该结构具备高线性度和物理自解耦特性，其系统响应严格满足物理学的基础定律——线性叠加原理：空间任意复合力产生的应变，等于其在X、Y、Z三个主轴方向分力所产生应变的代数和。

这意味着标定逻辑可以彻底做减法，只需精准标定“基向量”（单维主轴），复合工况下的多维受力即可通过数学公式直接还原，无需穷举所有组合。就好比给钢琴调音：先精准校对每一个独立的琴键（单维标定），再用代表性的和弦（多维受力）检查整体协调性，而不需要调音师把几万种和弦组合全部调一遍。

这就是鑫精诚传感器提出的“单维加载标定解耦+多维加载验证性能”策略的物理基础。操作上，它只对传感器沿X、Y、Z三个正交主轴及对应力矩轴进行独立加载，精确求解对角占优的灵敏度矩阵，然后通过多维复合加载进行精度验证。值得注意的是，这里的多维加载是“体检”而非“拟合”。

从数学上看，这种策略规避了求解满秩矩阵带来的数值不稳定问题；从工程上看，它将标定时间从数小时压缩至20分钟以内，设备投入因为不再需要昂贵的高精度多轴联动联合加载台，成本仅为传统多轴联合加载方案的1/6。

数据验证结果也支撑了这一逻辑：单维加载测试中，传感器最大非线性误差绝对值最大为0.23%F.S.，重复性误差0.13%F.S.，原始耦合误差全通道低于3%F.S.；线性解耦后，整体耦合误差降至0.5%F.S.以内。更具挑战性的空间复合加载校验中，六轴机械臂在30个空间离散点位进行复合力/力矩加载，结果显示所有测试点六个维度的输出误差均严格收敛于±1%F.S.以内。结论直接而清晰：基于线性叠加的简化标定策略，能够真正在全域空间内精准复现复杂受力。

如果说精度验证是“能不能用”的问题，那么量产效率和经济性就是“好不好用”的问题。

多维联合标定对量产意味着什么？以单只4至6小时的标定时间计算，一条年产1万只传感器的产线，仅标定环节就需要4万至6万工时，这还不包括昂贵设备的折旧和维护成本。在工业机器人渗透率快速提升、传感器需求持续放量的背景下，这种标定模式正在成为产能爬坡的硬约束。

鑫精诚传感器的策略是用结构解耦的优势“反哺”标定效率。正交十字结构不需要穷举大量多维组合工况，单轴机即可完成核心标定。标定时间从传统的数小时缩短至20分钟以内，效率提升超过10倍。基于这一自研全自动测试平台，鑫精诚传感器已于2026年4月实现年标定5万台测试、标定、解耦及验算工序的产能，这个数字背后反映的不是设备的堆砌，而是工艺逻辑的重新设计。

但这里有必要厘清一个认知：标定设备的投入，不等于传感器的最终品质。

行业中容易出现一种误解——标定越复杂、设备越昂贵，产品就越“扎实”。这其实是将“过程”与“结果”混为一谈了。客户真正需要的，是传感器在现场长期稳定输出的精度和可靠性，而不是它在出厂前经历过多么昂贵的标定流程。

一台设备的价值，不应由它的购置价格来定义，而应由它为客户创造的实际效益来衡量。如果一种标定方案能够用更简洁的物理逻辑、更高效的工艺路径，达到同样甚至更优的精度表现，那么把省下来的设备折旧和标定工时，转化为更具竞争力的产品价格和交付能力，才是对客户更负责任的做法。

鑫精诚传感器坚定遵循这一原则：不在标定环节“炫装备”，而是把精力和成本投入到结构设计和工艺创新上，让客户只为最终的性能买单，不为过程溢价付费。

需要特别强调的是，“单维加载标定”并不意味着只测单维就结束。鑫精诚传感器的完整流程包括两个环节：单维加载用于解耦系数求解，多维复合加载用于品质兜底的“体检”。多维加载虽然不作为参数拟合的依据，但确保每一只出厂产品在全域空间受力下都能满足精度要求。两者结合，既保障了精度，又剔除了不必要成本。

最终，这套方案的用户价值是清晰的：精度方面，设备耦合误差±0.5%F.S.以内，经不同机械臂安装后的全域误差±1%F.S.以内；稳定性方面，结构自解耦融合软件解耦方式减少了对复杂高阶模型的依赖，在量产一致性和现场适应性上更“皮实”；成本方面，设备投入仅为1/6；交付方面，效率提升10倍，已具备年产5万台的批量交付能力。

用鑫精诚传感器董事长吴浩的话说：“做产品，鑫精诚不炫技，只解决真问题。”

这句话背后是对六维力传感器工业化的清醒认知：标定从来不是目的，精度和可靠性才是。谁能用更简洁、更高效的方式触达这个目的，谁就定义了下一条量产曲线。鑫精诚传感器的答案是——回到第一性原理，从结构出发，做减法，不堆料。
