腔镜手术机器人的手柄，为何能放大外科医生的手？

严格地说，它并没有放大。

腹腔镜时代，医生的手指到器械尖端之间是一根硬杆，中间只隔着一个支点，所有运动关系都可以在脑中线性推演，包括那个恼人的反向，坐上控制台后，这根硬杆被拆掉了，取而代之的是一套完整的翻译系统，它是把动作重新表述了一遍。

一位做过八百台腹腔镜的医生第一次坐上控制台，前二十分钟的评价常常是“手不像自己的”。这并不只是技术不熟，而是他第一次遇到了一个不透明的中间层。

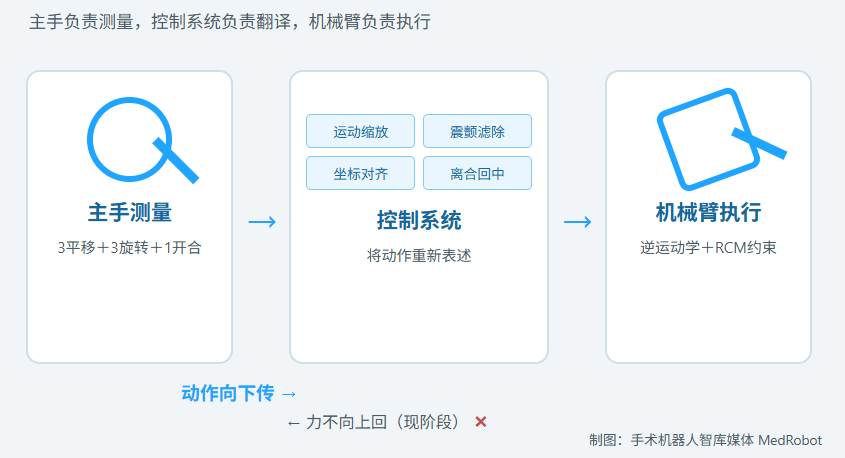

这个中间层，可以拆成三次翻译。

# 第一层翻译：主手是一台测量仪，而非一把器械

先纠正一个很自然的误解：主控手柄不是缩小版的器械把手，它是一台位姿测量装置。

它持续测量的是拇指与食指之间那一点在空间中的位置与朝向，包括三个平移自由度、三个旋转自由度，再加一个开合量。这七个数值以远高于人眼可分辨的时间尺度被读出，再送进控制系统。

关键在于：在目前绝大多数已上市的腔镜手术机器人上，这个测量是单向的。

手柄测量医生的动作，但组织受到的反作用力不会回到医生的手指上。控制台上能感到的那一点阻尼，来自手柄自身的机械结构和重力补偿，不来自患者体内。术者以为自己在“感觉组织”，实际上是在用瞳孔替代指腹，通过形变、张力线走向、缝线陷进组织的深度作出估计。做久了会非常准，但它始终是视觉推断。

这个不对称正在被打破。2026年8月，国内公开报道了国产腔镜手术机器人力反馈技术临床试验取得进展。这意味着链路正在从单向走向双向。不过，从“临床试验成功”到真正改变术者的操作习惯，中间还有很长一段路，值得单独拆解。

在那之前，这条链路的基本性质需要先记住：动作向下传，力不向上回。

# 第二层翻译：系统在中间做了四件事

主手读到动作之后，控制系统不会原样转发。它至少会做四件事。每一件都有收益，也都有代价，而代价通常很少被提及。

运动缩放

手移动15毫米，器械尖端可能只移动5毫米或3毫米。不同平台的缩放比例通常可在1.5∶1到5∶1之间调节。

收益很直接：手的空间分辨率被放大了数倍。缝合尿道吻合口时，那种“针尖落在想落的位置上”的确定感，主要来自这里。

代价同样直接：大范围转移术野时，手要移动很长距离，器械才移动一小段。所以很多术者觉得机器人“精细活很爽，粗活很累”。这不是错觉，而是缩放比例决定的物理结果。缩放不会判断此刻做的是精细操作还是大范围移动，它始终使用当前设定的比例。

震颤滤除

人的生理性震颤大致处于8到12赫兹频段。控制系统通过低通滤波将其压低，手部抖动不会直接传到器械尖端。

代价藏在带宽里。滤波器不认识“意图”，只认识频率。压掉高频震颤的同时，也会让极快速的突发动作被略微削弱和延后。日常操作几乎感觉不到，但在需要瞬间回抽的场景中，这种延后客观存在。

坐标系对齐：机器人相对腔镜最大的一笔认知红利

这条被讲得最少，却可能是整条链路中最重要的一次改写。

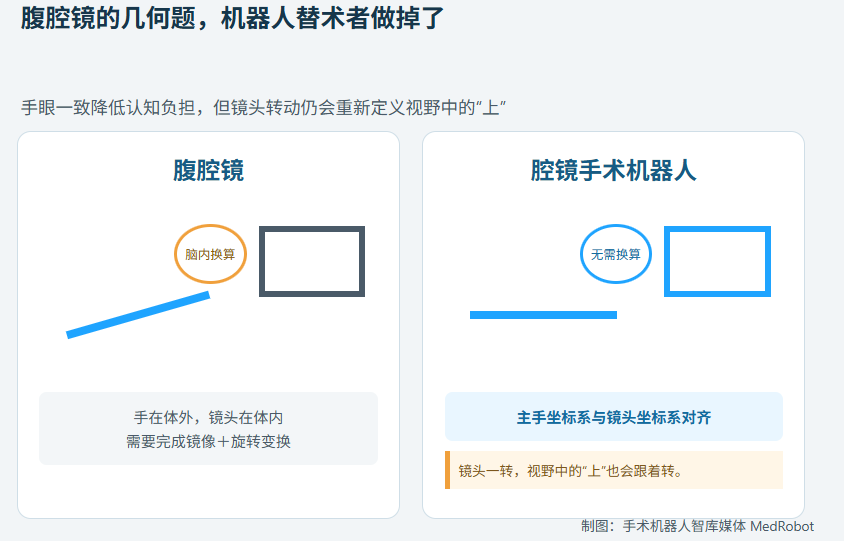

做腹腔镜时，手在体外、镜头在体内，两者朝向并不一致。术者必须持续在脑中完成一次镜像与旋转变换，才能把“想让器械往屏幕右上走”翻译成“手该往哪里动”。熟练后，这个过程会变成无意识动作，但它仍在消耗认知资源。腹腔镜的很大一部分门槛，其实是一道持续运行的几何题。

机器人系统把这道题做掉了。它将主手坐标系与镜头坐标系对齐，于是控制台里看到的“上”，就是手需要抬起的方向。这就是所谓的手眼一致。

但需要注意：对齐的是镜头坐标系。

代价就在这里。镜头一转，“上”也随之改变。腹腔镜时代由助手扶镜、术者在相对固定视角下建立的方位直觉，在这里可能失效。不少人在镜头大角度旋转后突然“迷路”，根源不是解剖不熟，而是坐标系刚刚被改写，人却没有意识到。

一个可以立即使用的习惯是：每次大幅调整镜头后，先做一个结果完全可预期的小动作。例如，把器械尖端轻轻朝视野正上方抬一下，确认新坐标系后再进入操作。两秒钟，能够省去后续一段时间的方位重建。

离合

主手的可动范围，大致相当于前臂在身前活动的区域，而器械需要走遍整个盆腔。两者显然无法一一对应。

解决办法是离合：踩下踏板，主手与器械脱开；把手移回舒适的中心位置；松开踏板，重新接上。这和写字时抬笔重新落位是一个道理。

离合位置的选择，是区分熟手和新手最明显的细节之一。新手往往等到手臂已经伸到别扭的极限才想起离合，此时手部精度已经下降；熟手则会在每个动作段落之间主动回中，始终让手停留在工作空间的舒适区。

# 第三层翻译：从数字到关节

控制系统算出器械尖端“应该在哪里、朝向哪里”之后，还要反过来解出机械臂每一个关节应该转动多少。这一步叫逆运动学。同时，系统必须守住两个硬约束：

• 远心点（RCM）约束：器械杆必须始终穿过腹壁上那个固定的切口点。这不是软件中的建议，而是由机械结构与控制算法共同保证的硬约束。违反它，就意味着切口受到撕扯。

• 关节限位与臂间避碰：每个关节都有物理转角上限，机械臂之间也存在实体包络，不能互相穿过。

“机器在等人”的感觉，绝大多数时候就产生在这一层。

当手继续朝一个方向移动，器械尖端却跟不上或开始变慢时，通常不是系统卡顿，而是某个关节接近限位，或者两条机械臂的包络即将相撞，系统正在主动限制运动。此时正确的反应不是加大手部动作幅度，那只会让偏差更大。更合理的处理是离合回中，或者重新调整机械臂姿态。

机械臂的初始姿态是否合理，几乎完全由布孔决定。手术开始前画切口的那几分钟，会以“跟不跟手”的形式，在后面两个小时里反复体现出来。

最后是延迟。本地手术中，从手动到器械动的端到端延迟很小，人基本感知不到。远程手术之所以成为专门的技术命题，正是因为这段延迟预算被网络传输占用。

远程手术研究中普遍引用的经验是，延迟超过一两百毫秒后，术者会开始不自觉地放慢动作进行代偿。同一条控制链路，换一段传输介质，就变成了另一个问题。

# 本期科技备忘

理解了这个不对称，就理解了力反馈、自动化和远程手术为什么都指向同一个方向。

本文附《腔镜机器人手柄科技备忘卡片》，可长按保存。成为懂科技的医生，从读懂一只手柄开始。

机器人手术中那些“说不上来，但就是别扭”的瞬间，欢迎在评论区留言。MedRobot会挑出最典型的问题，在后续文章中作答。

对手术机器人感兴趣，来MedRobot找答案。

本文为中性技术描述，不作机型性能对比与优劣评价。具体操作请以本单位规范及所用设备说明书为准。

数据来源：国产腔镜手术机器人力反馈技术临床试验，中国新闻网，2026年8月20日。
