人形机器人关节模组方案全景深洞察：轴向磁通/球形关节、一体化方案、热管理与控制策略、材料与工艺、技

发布时间：2026-03-22来源：电子发烧友

- 关于人形

机器人

关节模组

电机

技术系统性调研- 文字原创，素材来源：小象电动, 安徽大学,YASA、Traxial、BEYOND- 本篇为知识星球节选，完整版报告与解读在知识星球发布

导语：随着

AI

大模型的日渐成熟，人形机器人也从原先的遥不可及逐步走向了产业化。谈到人行机器人，更多地时候我们会关注大模型、灵巧手、整机品牌或者融资节奏。但如果我们从工程角度往里拆，很快就会发现，真正决定机器人

能不能做出高动态动作、能不能长时间连续工作、能不能把成本打下来、能不能最终量产复制

的核心部件之一，其实就是

关节模组

。再往里拆，关节模组的“心脏”就是

关节电机

。它不是一个单独发力的小零件，而是把

扭矩密度、功率密度、响应速度、控制精度、热稳定性、尺寸约束

与

制造成本

全部压缩到一起的

系统级载体

。

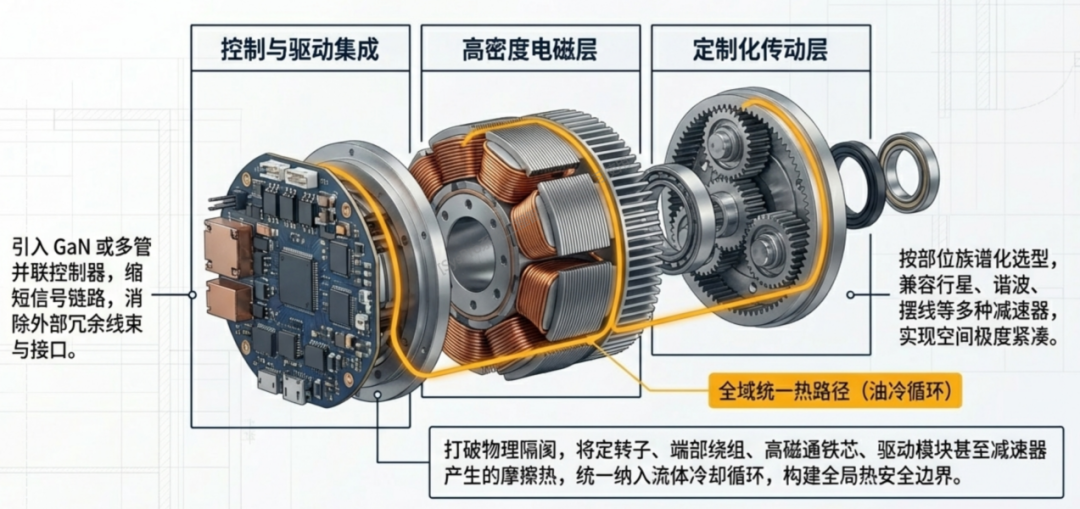

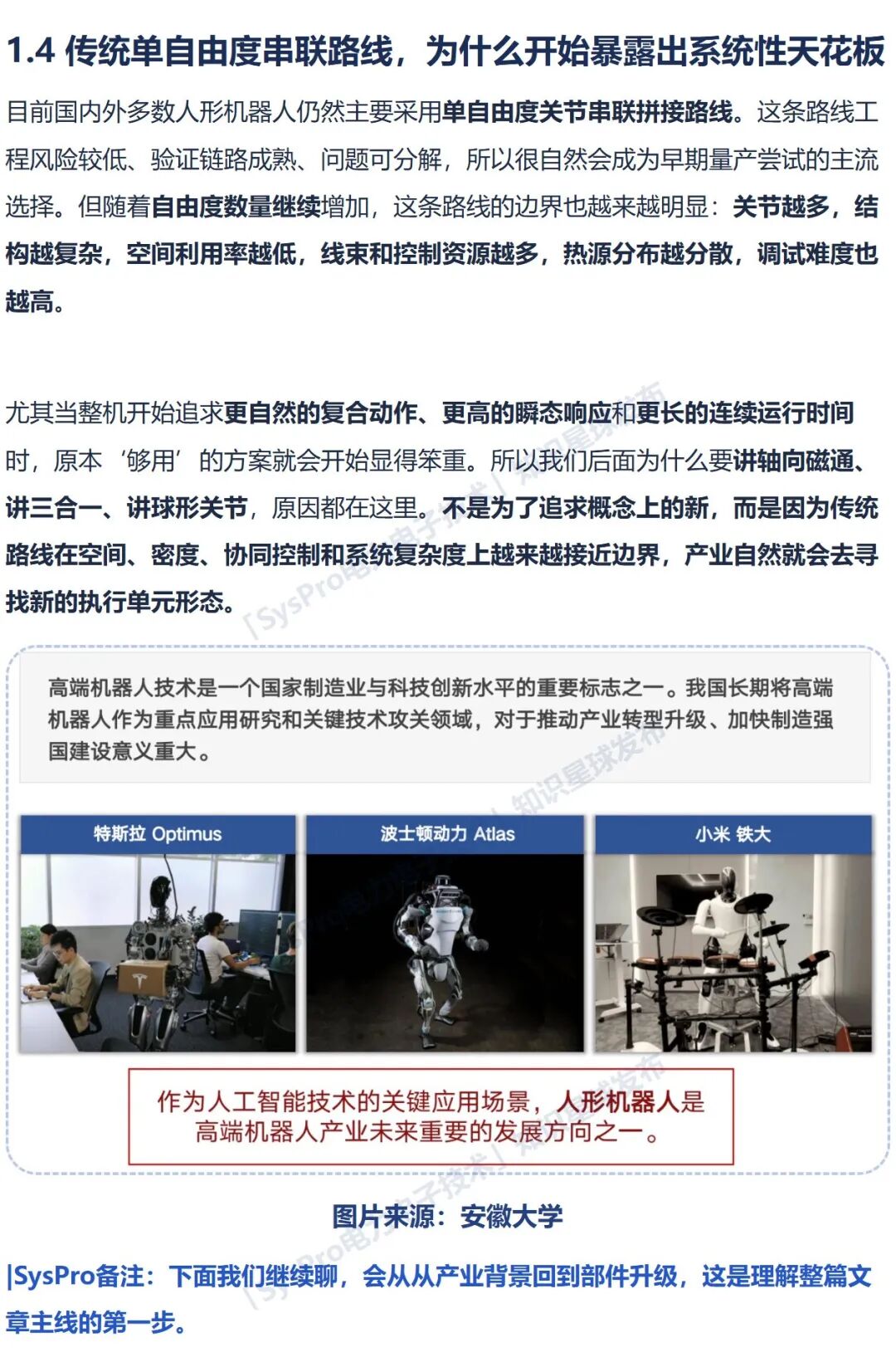

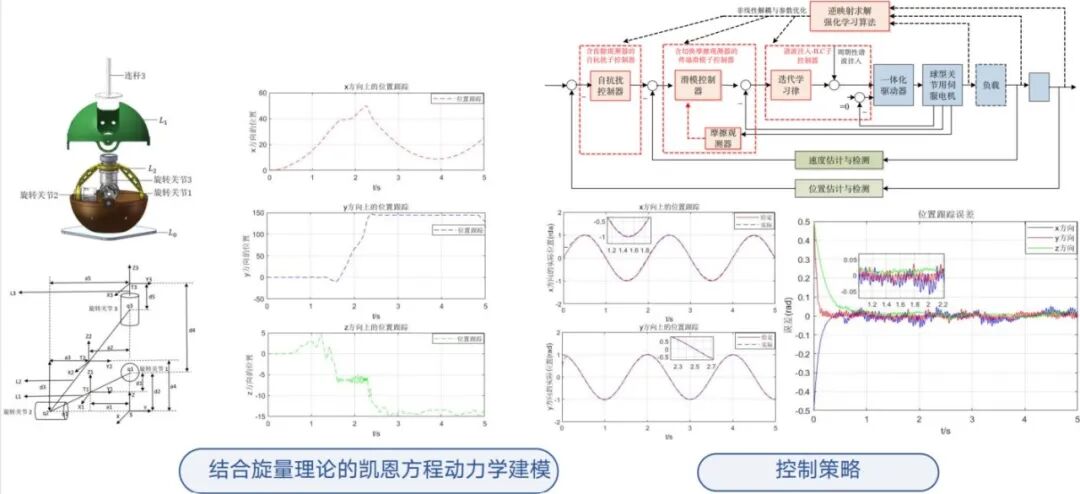

图片来源：安徽大学

也正因为这样，关节电机绝不是传统

伺服电机

简单缩小一圈那么简单。今天我们看到的人形机器人，

单机往往包含十几套甚至数十套

旋转与直线模组

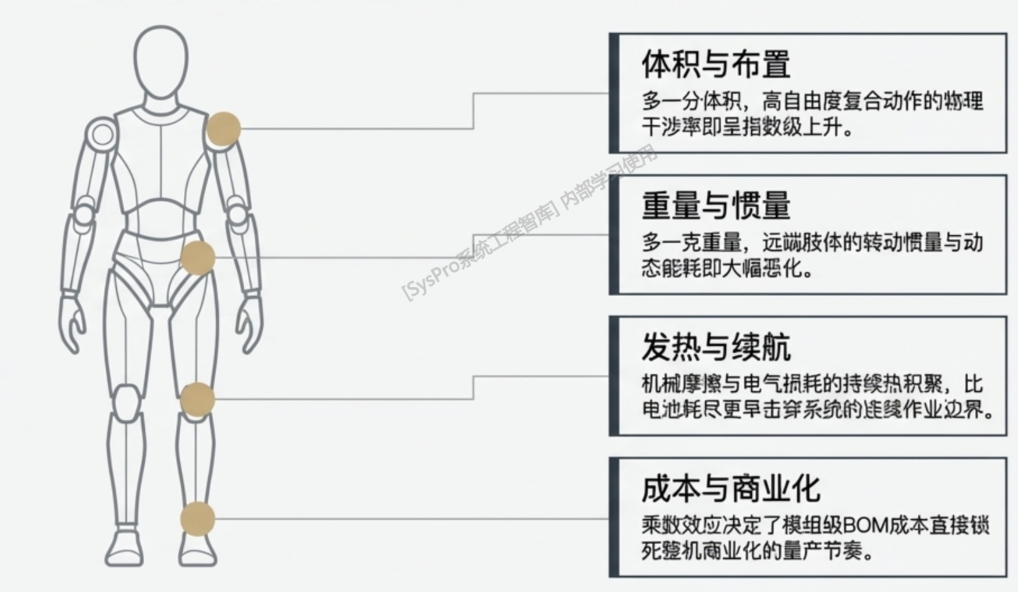

。模组数量一多，任何一个单体设计上的偏差，都会被整机成倍放大：多一点体积，

整机布置就更难

；多一点重量，

远端惯量就更大

；多一点发热，

连续工作时间就会缩短

；多一点成本，

整机商业化节奏就会被拖慢

。

所以我更愿意把关节电机理解成

"整机矛盾最密集的缩影"

。谁能把这颗电机真正做透，谁就更接近机器人产业化的关键门槛。

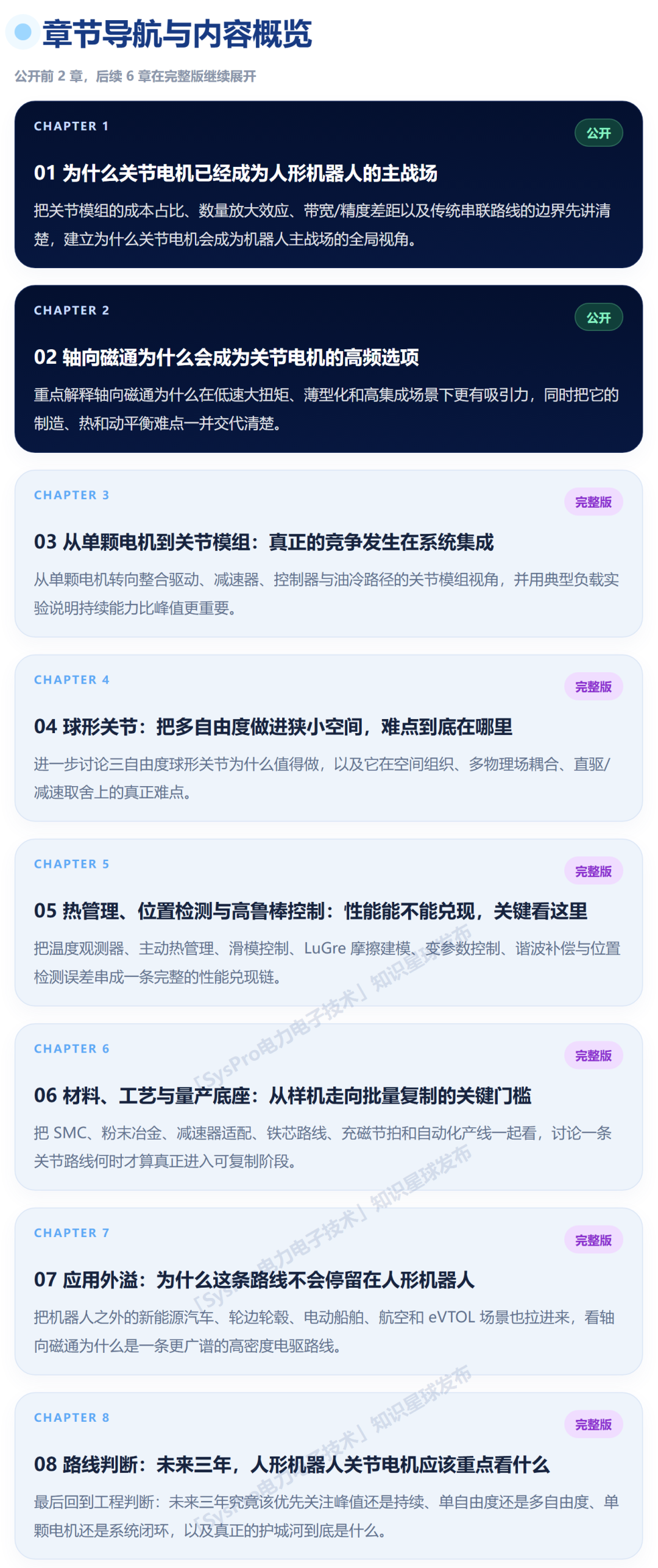

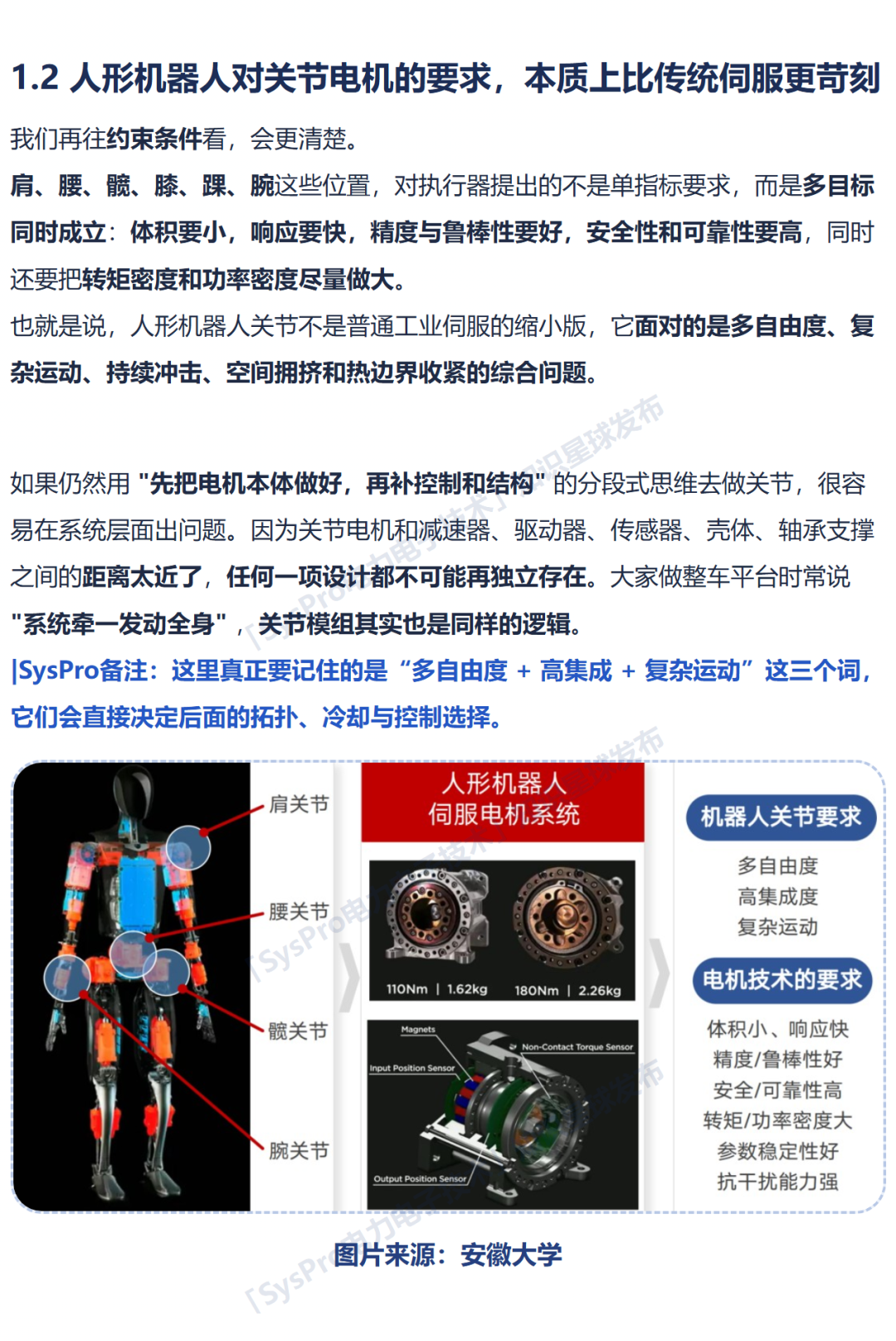

图片来源：SysPro

在这条路线上，

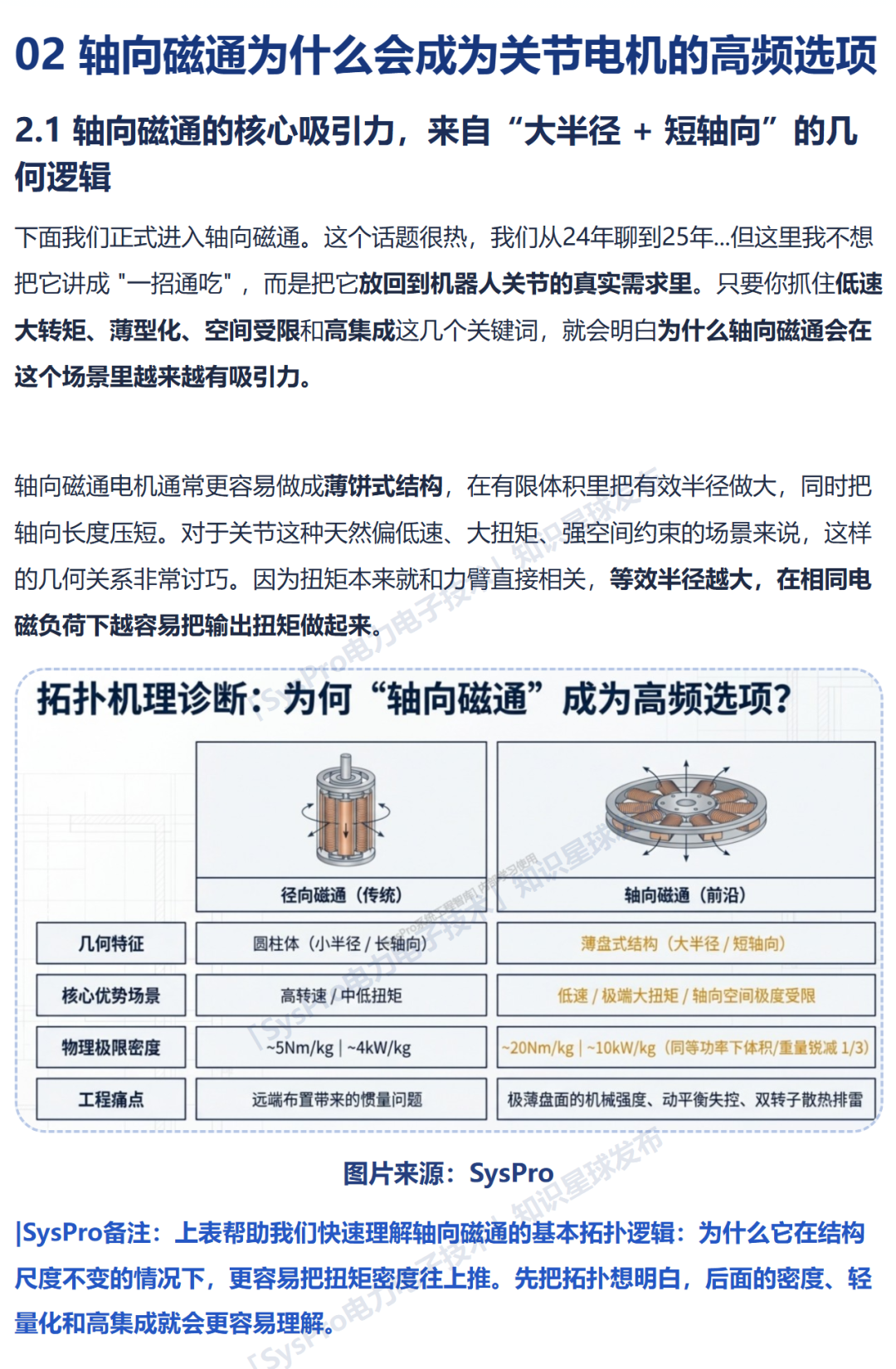

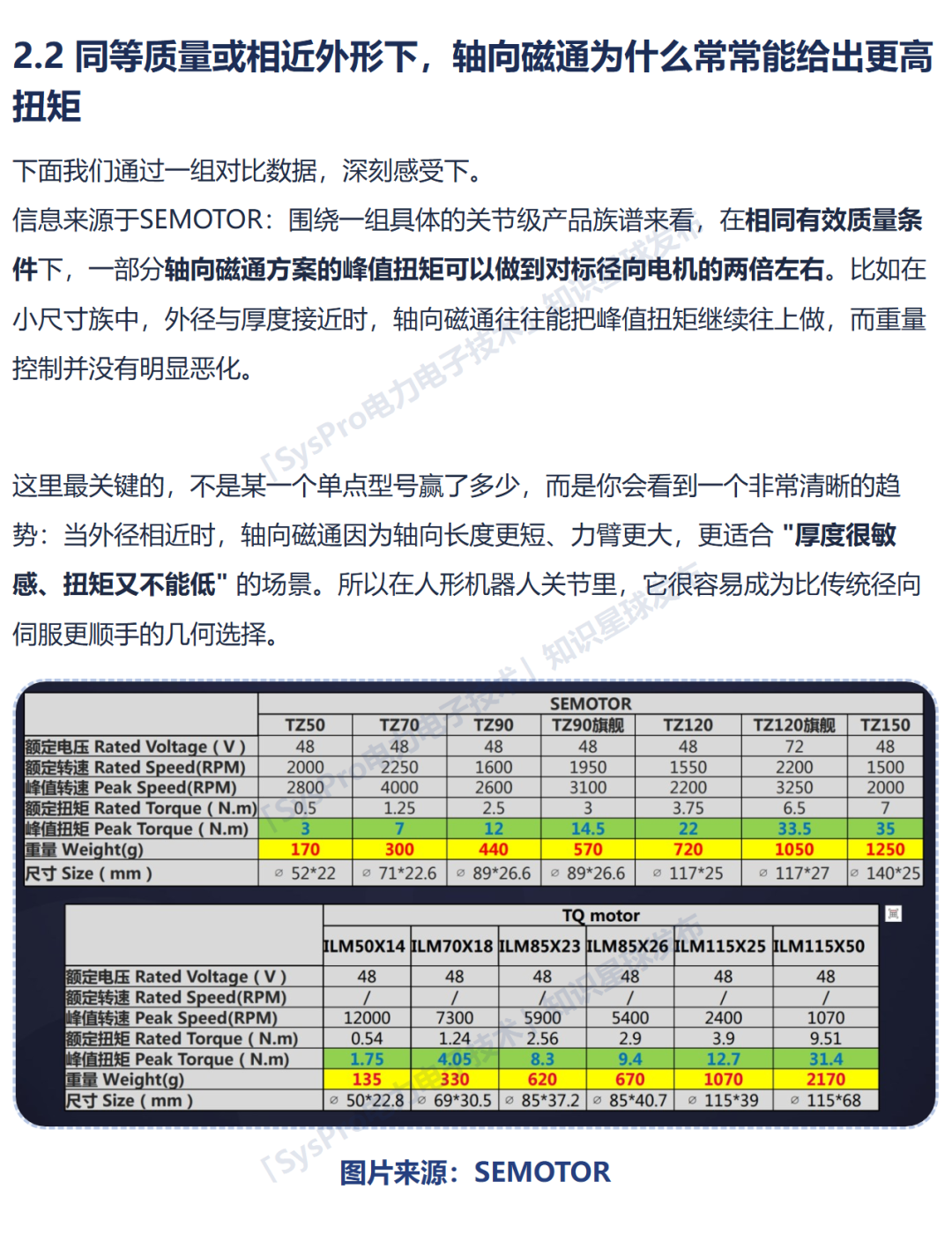

轴向磁通

之所以越来越热，不是因为概念新，而是因为它的

拓扑特征确实更贴近机器人关节的核心诉求：

更大半径、更短轴向、更容易形成薄盘式结构、更适合围绕高扭矩密度与紧凑集成去做文章

。

与此同时，围绕

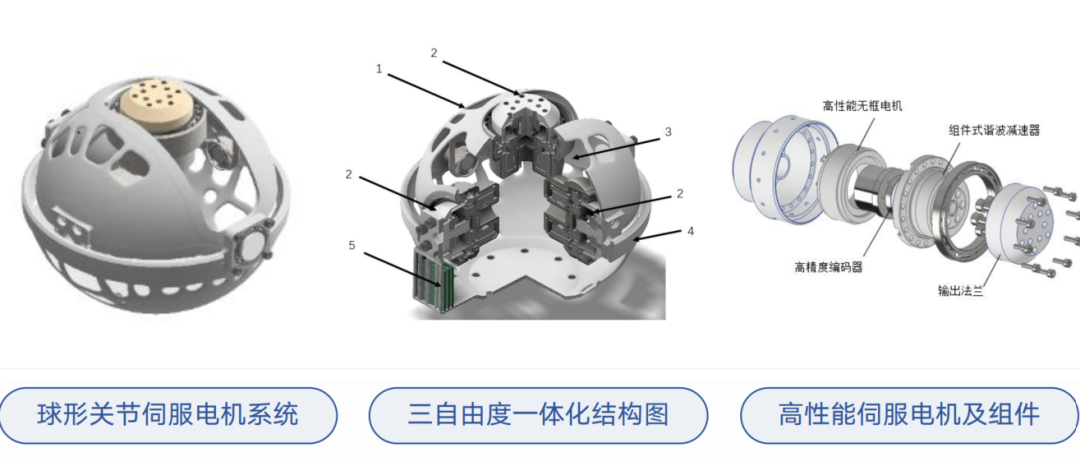

球形关节的一体化伺服系统

研究也很值得重视。因为当我们不满足于“很多单自由度关节串起来”这种路线之后，就会自然走向一个更激进的问题：

能不能在更小空间里，直接把多自由度运动能力做出来？

这就把结构、电磁、热、

传感与控制

的难题一下子全部推到了前台。

这个系列，我们将对这个工程话题进行了

拆解

，分8个章节来讲讲这里面的工程逻辑和落地要点。我会先把

关节电机为什么会成为机器人产业的关键冲突点

讲清楚，再来看

轴向磁通拓扑到底好在哪里、难在哪里

；接着进入

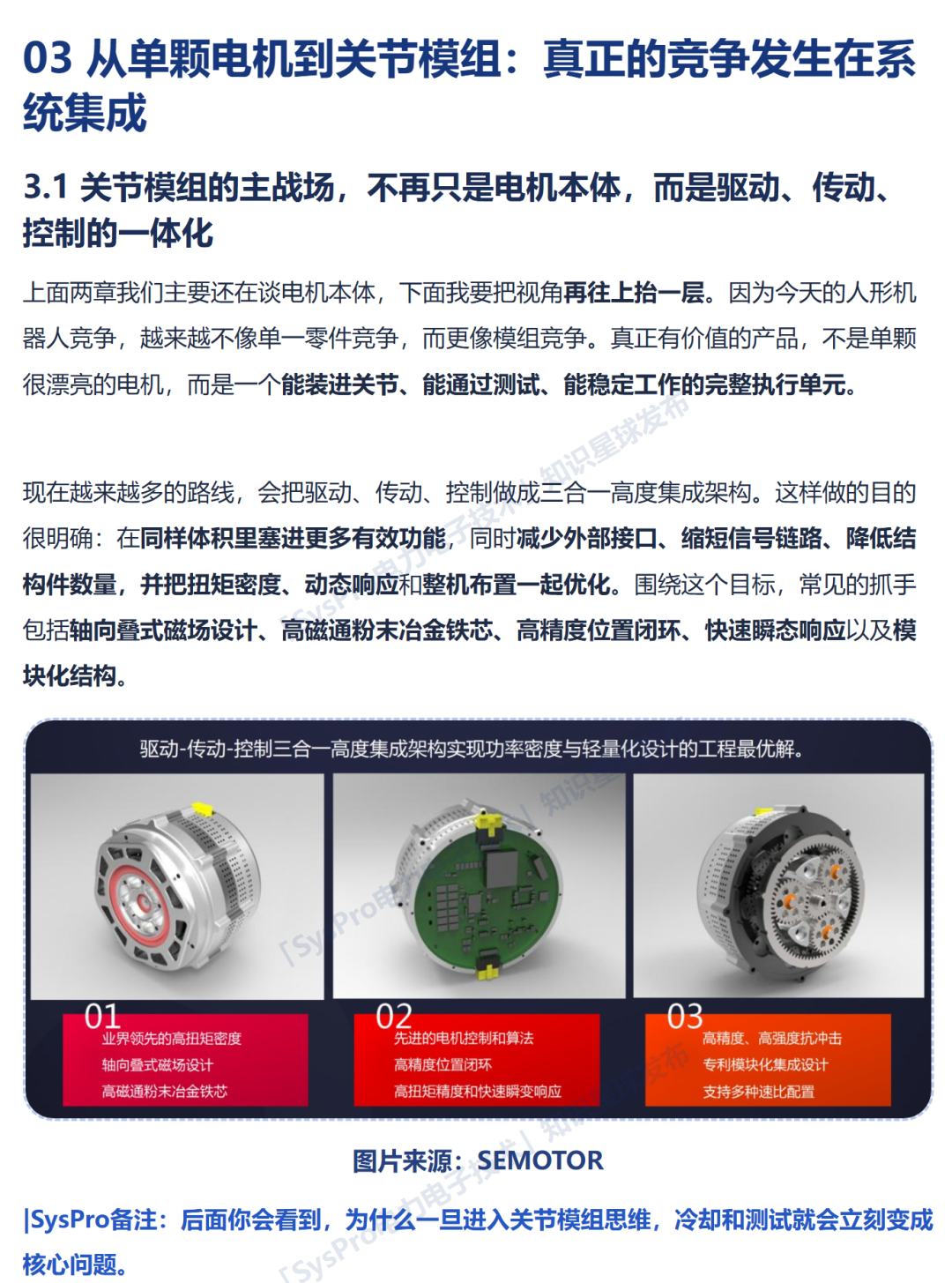

三合一关节模组与测试验证

，然后进一步讲

球形关节、多物理场建模、

高精度

控制和谐波补偿

，最后回到

材料工艺、自动化产线、跨行业外溢与未来三年的工程判断

。

顺着这条主线，我们一起能把"人形机器人关节电机"这件事，从

概念、机理、样机、

算法

一直看到产品化。
