数据库如何使用AI优化PCBA热源分布？
通过
AI
技术优化
PCB
A 板上的热源（各类
元器件
，如芯片、
电阻
、
电容
等）分布，核心目标是精准控制 PCBA 的最高温度，同时降低热应力（避免因温度梯度、热膨胀不均导致的焊点开裂、PCB 变形等问题）。这是典型的 “多物理场 + 多目标 AI 优化” 场景，既要兼顾热性能，又不能违背 PCBA 的
电气
、工艺约束，核心思路是 **“电气约束优先 + AI 代理模型 + 多目标寻优”**，下面给出可直接落地的完整方案。
一、先明确：PCBA 热源优化的核心定义（避免 AI 优化偏离实际）
1. 核心优化目标（优先级排序）
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. 硬约束（AI 优化的 “红线”）
空间约束：PCBA 尺寸、元器件封装尺寸、禁布区（如
连接器
、定位孔）
电气约束：
高频元器件（如
CPU
、
射频
芯片）间距≥xx mm（防干扰）；
强电 / 弱电分区、高低温元器件隔离；
走线宽度 / 间距（如
电源
走线≥0.5mm）。
热约束：散热路径（如散热焊盘位置、铜皮覆盖范围）、导热材料（如导热垫厚度）。
3. 可调设计变量（AI 优化的核心对象）
|
|
|---|---|
|
|
|
|
|
|
二、数据准备：PCBA 热 / 应力数据的获取（AI 优化的基础）
PCBA 的热和热应力
仿真
耗时久（单次仿真几十分钟），必须先构建 “参数 - 性能” 数据集，才能让 AI 替代仿真快速预测。
1. 数据来源（两类结合）
热仿真数据：用专业工具生成（优先选）
工具：Ansys Icepak、Flotherm、
Sim
cen
te
r FLOEFD（PCBA 专用）；
仿真输出：最高温度、各元器件温度、PCB 板温度分布、热应力（需结合 Ansys Mechanical 做有限元分析）；
采样方法：用
拉丁超立方抽样（LHS）
覆盖设计变量范围，生成 50~200 组样本（样本越多，AI 模型越准）。
实验数据：搭建测试台实测（验证用）
测量工具：
红外
热像仪（测温度分布）、应变片（测热应力）；
实测场景：常温 / 高温工况、满载 / 空载功耗。
2. 数据预处理（直接套用）
剔除异常值（如仿真不收敛、实测误差＞5% 的数据）；
特征归一化：将坐标、尺寸、功耗等参数缩放到 [0,1] 区间（避免数值量级影响 AI 模型）；
特征筛选：用随机森林 / 皮尔逊相关系数，剔除对温度 / 热应力无影响的变量（如低频电阻的位置）。
三、AI 模型构建：替代耗时仿真的核心（附可运行代码）
PCBA 热 / 应力仿真单次需 30 分钟以上，用 AI 代理模型可将预测时间缩短至毫秒级，这是优化效率的关键。
1. 核心模型选择（新手优先选）
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|

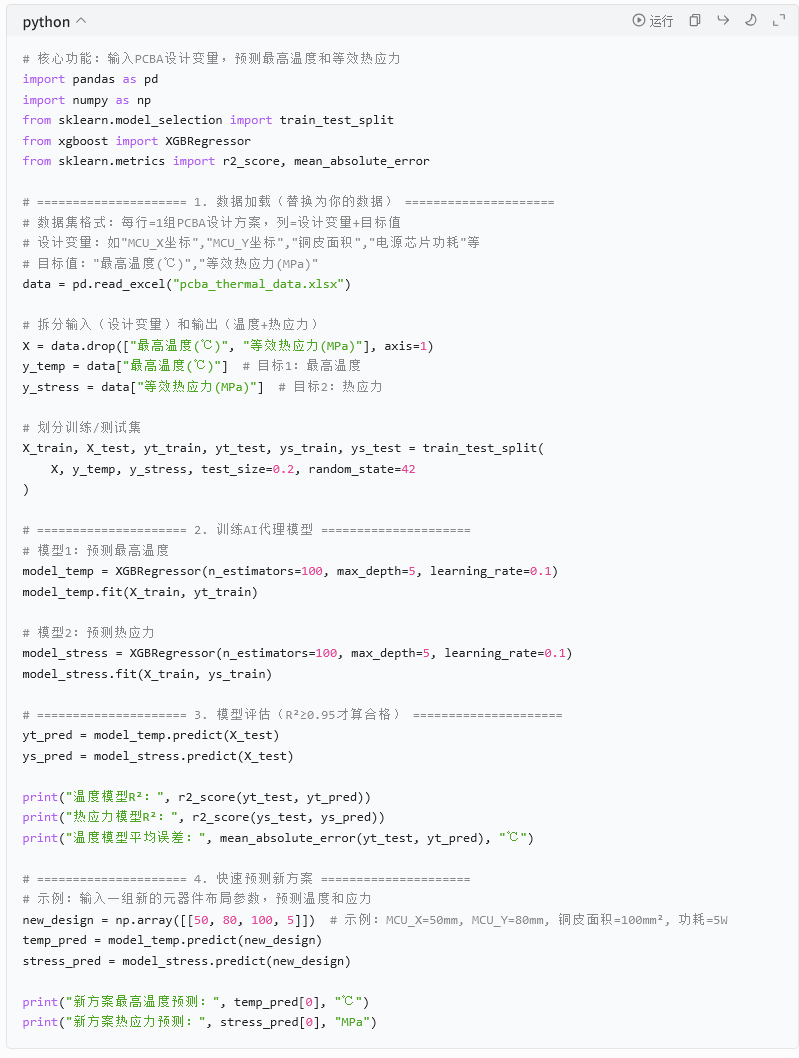

2. 可直接运行的 AI 预测代码（温度 + 热应力）
代码关键说明：
输入数据：需将你的 PCBA 设计参数（如元器件坐标、铜皮面积）整理成 Excel，替换示例数据；
模型评估：R²（决定系数）≥0.95 表示模型能准确预测温度 / 热应力，若不足需增加样本量；
快速预测：新设计方案无需跑仿真，直接用模型预测，毫秒级出结果。
四、AI 驱动的 PCBA 热源优化策略（核心步骤）

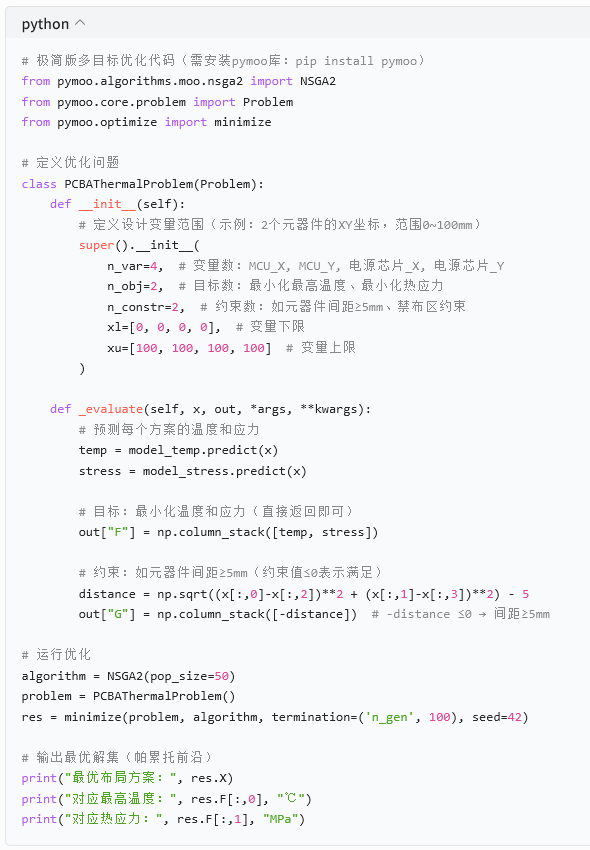

1. 多目标优化（平衡温度和热应力）
用 NSGA-II
算法
（多目标进化算法）搜索最优布局，核心是 “在电气约束内，最小化最高温度 + 最小化热应力”。
2. 关键优化技巧（贴合 PCBA 实际）
电气约束优先：在优化代码中先加入 “元器件间距、禁布区” 等约束，避免 AI 生成无法落地的布局；
热源分散原则：AI 会自动将高功耗器件（如 MCU、电源芯片）分散布局，避免热源集中；
热应力均匀化：AI 会调整元器件位置，降低 PCB 板的温度梯度（温度差越小，热应力越小）；
散热结构协同：将 “铜皮面积、散热焊盘位置” 纳入优化变量，兼顾布局和散热。
五、完整实操流程（从 0 到落地）
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
六、工具链与落地注意事项
1. 推荐工具组合（新手友好）
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
2. 落地关键注意事项
电气约束第一：热优化不能违背 EMC、信号完整性要求（如射频芯片需远离电源芯片）；
小样本优化：若样本不足（＜50 组），用 PINN 模型（加入热传导方程约束），减少对样本的依赖；
验证优先级：先仿真验证，再做小批量样机实测，避免直接开模；
热应力重点：重点关注 BGA、QFP 封装元器件的焊点应力，这些是失效高发区。
总结
核心逻辑：用 AI 代理模型替代耗时的 PCBA 热 / 应力仿真，通过多目标优化算法在电气约束内寻找 “最高温度最低 + 热应力最小” 的热源布局；
关键前提：先构建高质量的 “设计参数 - 温度 - 热应力” 数据集（仿真 + 实测），确保 AI 模型预测准确（R²≥0.95）；
落地原则：电气约束优先于热优化，优化结果需通过仿真 + 实测双重验证，确保量产可行性。
