你是否曾经好奇，那些在电影中穿梭于城市上空的无人机，是如何在没有人类操控的情况下自主飞行的？它们如何感知世界，如何做出决策，又如何精确地完成各种复杂任务？

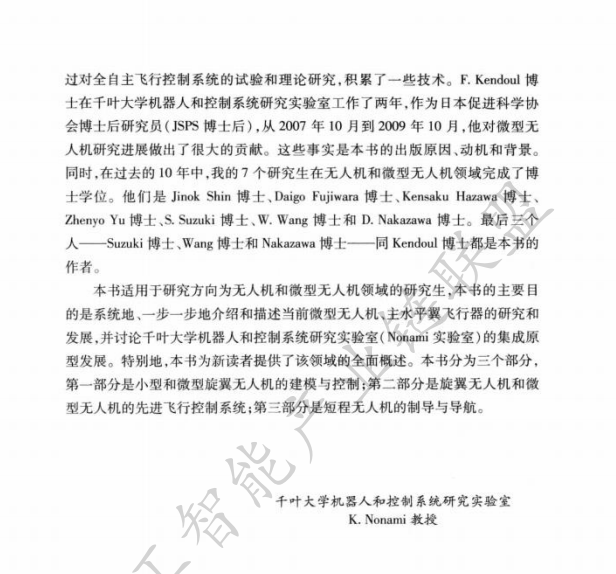

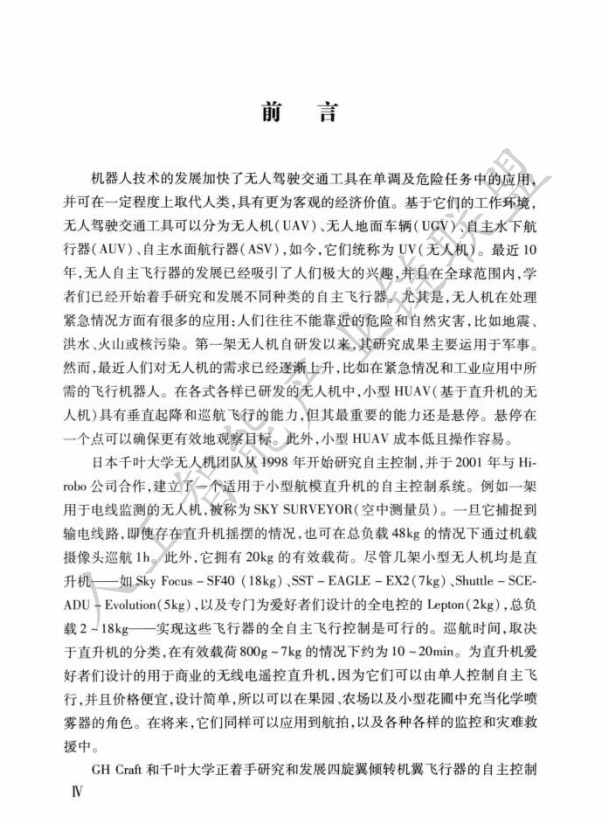

今天要聊的这本书——《自主飞行机器人：无人机和微型无人机》，正是由日本千叶大学Nonami教授团队联合多位国际专家，历时十余年研究的心血结晶。

从“航模”到“飞行机器人”：技术跃迁的背后

说起无人机，很多人第一反应是“会飞的相机”。但在专业人士眼中，它远不止如此。

无人机技术的发展可以追溯到1916年，美国人Lawrence和Sperry制造了世界上第一架无人机——“航空鱼雷”。他们用一个陀螺仪代替飞行员来稳定飞机，这可以说是“姿态控制”的雏形。然而，直到20世纪90年代，随着微机电系统（MEMS）技术的发展，真正意义上的微型无人机才开始崭露头角。

本书从无人机领域的技术边界、应用场景与发展现状入手，数理结合、循序渐进地介绍了微型无人机控制系统的原理、设计与建模。

四大家族：无人机也有“门派之分”

书中将无人机按空气动力学结构分为了四大类：

1. 固定翼无人机：像个迷你版的客机，需要跑道起降。优点是续航时间长、巡航速度高，但缺点是不能悬停，在狭窄空间难以施展。

2. 旋翼无人机：也叫垂直起降无人机，可以悬停在空中，机动性极强。单旋翼带尾桨（传统直升机）、共轴双旋翼、四旋翼……形式多样，也是本书的重点研究对象。

3. 小型飞艇：比空气还轻，续航能力超长，但巡航速度低，体型也通常较大。

4. 微型扑翼无人机：灵感来自鸟类和昆虫，拥有可变形的小型翼翅，是目前最前沿的研究方向之一。

而按照尺寸和续航时间，无人机又可分为高空长航时（HALE）、中等高度长航时（MALE）、战术无人机以及小于15厘米的微型无人机。从“全球鹰”到“黑寡妇”，尺寸跨越之大令人惊叹。

飞控系统的“三层蛋糕”：姿态、速度与位置

要实现无人机的自主飞行，控制系统通常分为三个层次，就像一块三层蛋糕：

最底层：姿态控制——控制无人机的滚转、俯仰和偏航，是飞行的基础。没有稳定的姿态控制，无人机就像醉汉一样摇摇晃晃。

中间层：速度控制——在姿态稳定的基础上，控制无人机向前、向后、向左、向右的速度。

最顶层：位置控制——根据GPS或视觉信息，控制无人机飞到指定坐标。

书中详细介绍了使用**线性二次型调节器（LQR）和模型预测控制（MPC）**等现代控制理论来设计这些控制器的方法。特别值得一提的是，对于微型四旋翼无人机，由于机身内部已有了角速度反馈控制，非线性变弱，即使是线性控制理论也能获得不错的控制效果。

四旋翼的奥秘：如何靠四个电机“翻云覆雨”？

四旋翼无人机是目前消费级市场的主流。它的飞行原理其实很巧妙：

• • 升力：四个电机共同提供向上的拉力。
• • 滚转（左右倾斜）：通过增加电机2和4的转速差来实现。
• • 俯仰（前后倾斜）：通过增加电机1和3的转速差来实现。
• • 偏航（水平旋转）：利用电机1、3顺时针旋转和电机2、4逆时针旋转的反扭矩差来实现。

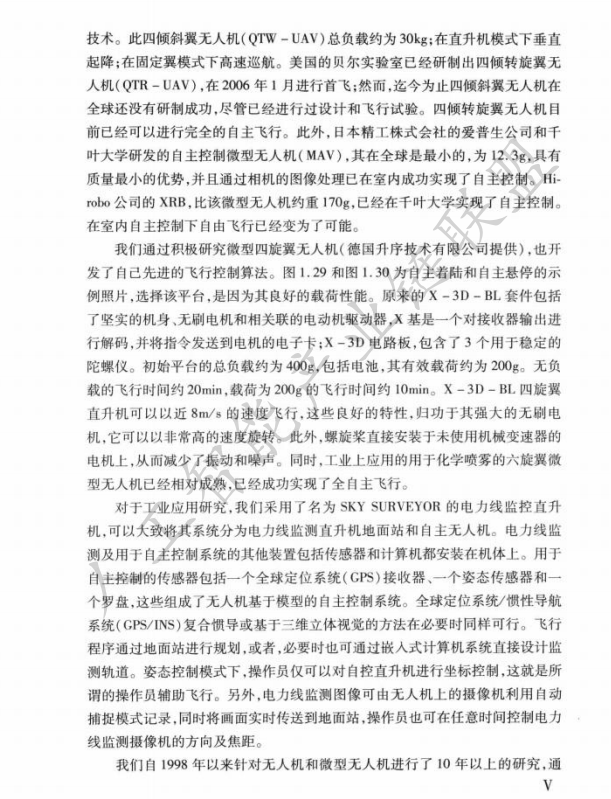

书中以德国Ascending Technologies公司的X-3D-BL四旋翼直升机为实验平台，成功实现了自主悬停、轨迹跟踪等复杂任务。这个平台总重仅420克，有效载荷却可达400克，无负载飞行时间约20分钟，最高速度接近8米/秒。

从“单一”到“群体”：编队飞行的挑战

如果你以为控制一架无人机已经够难了，那么控制多架无人机编队飞行呢？

这就好比指挥一群鸟在天空中协调飞行，既要保持队形，又不能相撞。

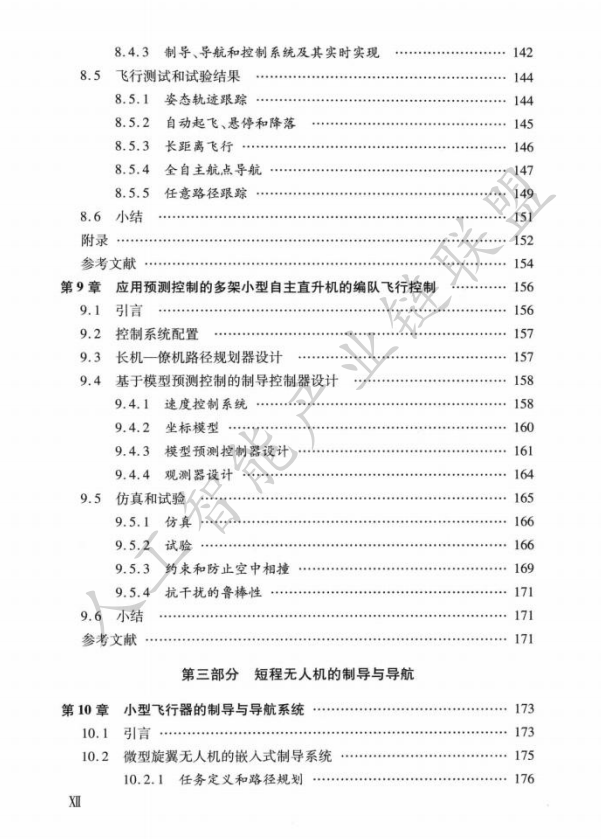

书中提出了“长机-僚机”的编队结构，即一架长机领飞，其他僚机根据长机的位置调整自己的位置。僚机的位置控制采用了**模型预测控制（MPC）**技术，这种控制方法可以预测未来一段时间系统的行为，并在此基础上进行优化，同时还能方便地处理各种约束条件，如避免空中相撞、保持在通信范围内等。

试验结果表明，两架直升机能够保持编队飞行，相对距离变化保持在±0.5米以内。即使在5米/秒的风速下，依然表现出了良好的抗干扰性能。

没有GPS怎么办？视觉导航来救场

GPS信号在室内或城市峡谷中常常失效。这时候，无人机该如何知道自己在哪里？

答案是：用眼睛看。

视觉导航是本书第三部分的核心内容。通过机载摄像头捕捉地面图像，利用光流法（optic flow）——就像昆虫复眼感知周围环境运动一样——可以估算无人机的运动速度和高度。

更神奇的是，通过立体视觉（两个摄像头模拟人眼），无人机甚至可以恢复出场景的三维信息，实现精确定位和着陆。

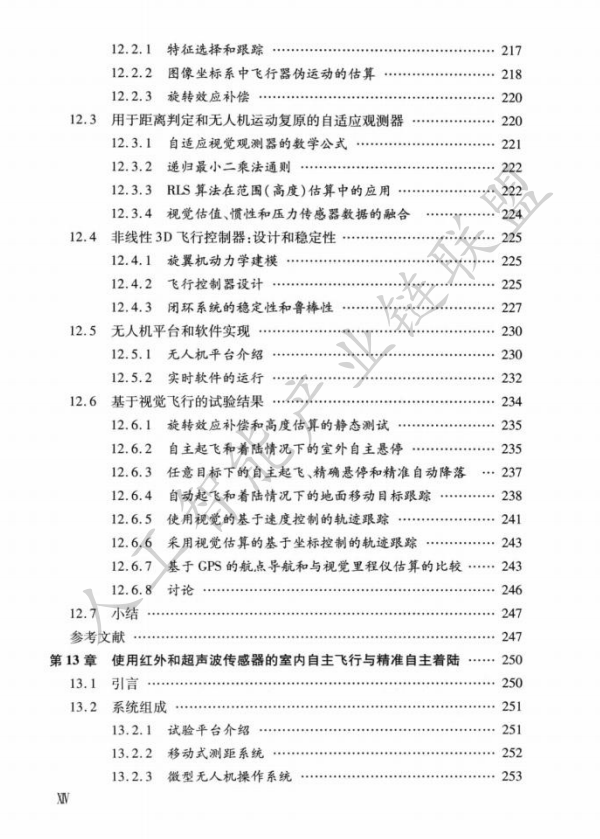

书中详细介绍了基于**递归最小二乘法（RLS）**的自适应观测器，用于融合视觉、惯性和压力传感器数据，从而在GPS失效的情况下，依然能实现稳定的悬停、起飞和着陆。

安全第一：飞行终止系统（FTS）的保障

民用无人机必须确保安全。如果飞行控制器出现故障怎么办？

书中介绍的微型无人机配备了独立的飞行终止系统（FTS），由次级微控制器独立监控。一旦主控失效，FTS会立即激活，将拉力减到零，实现紧急软着陆。

这种安全机制可以通过三种方式触发：

1. 1. 操作员按下地面站的“紧急”按钮。
2. 2. 主飞行计算机停止工作。
3. 3. 飞行员通过RC接收机的特定通道手动中断。

未来展望：无人机将何去何从？

根据美国2005-2030年无人机系统路线图，无人机的自主控制分为1到10个等级。从第1级的远程控制，到第10级的完美自主群控（像鸟群一样）。

书中指出，当前无人机的水平大致处在第4-5级，即在飞行中可以重新规划轨迹、躲避障碍物，也能实现两架或更多架的编队飞行。

而这一切的关键，在于**中央处理器（CPU）**的性能。它遵循摩尔定律，性能指数级增长。有预测认为，到2030年左右，个人计算机的微处理器性能将相当于人类大脑的水平。

届时，无人机不仅能自主飞行，还能真正“理解”任务，做出更智能的决策。

展望未来，民用无人机在以下领域潜力巨大：

• • 精密天气调查、臭氧层观测、空气污染监测
• • 海岸线巡逻、火灾探测、植被监测
• • 冰川积雪调查、三维制图、重力磁场测量
• • 极地观测、河流监测、台风飓风追踪
• • 森林生态监测、大型国家公园巡检
• • 交通监控、灾害搜救、电力线路巡检
• • 工业园区管道监测、下一代物流配送……

写在最后

《自主飞行机器人》这本书不仅是理论著作，更是千叶大学团队十余年研发经验的结晶。它告诉我们：无人机从“会飞的玩具”到“智能飞行机器人”，背后凝聚着无数工程师在建模、控制、导航、视觉等领域的智慧。

书中特别强调，发展超现代技术的同时，还需要建立机制防止技术滥用。技术本身无善恶，关键在于使用它的人。

对于研究人员和工程师而言，这本书是一座宝贵的知识宝库；对于普通读者而言，它让我们得以窥见未来空中机器人世界的冰山一角。

当你下次看到一架无人机在空中稳定悬停、灵巧穿梭时，不妨想想它背后的“大脑”是如何思考的。那不仅仅是一堆代码和算法的堆砌，更是人类智慧在三维空间中的延伸。
