AI近芯供电架构技术方案的全景解析:800V/48V母线、IBC/HSC转换、TLVR近芯供电、COT控制、新型 VRM拓扑说明
导语:
关于
AI
数据
中心
电源
架构,我们之前更多会从 12V 到 48V、从机架 PSU 到 BBU(备用电池单元)、从
AC
/
DC
效率到热管理这些角度去看
。今天这篇文章,我想把视角继续往芯片旁边推一步,聚焦一个更尖锐的问题
:
当 AI
处理器
核心电压只有 1V 左右、负载
电流
冲到千安级以后,传统板级
VR
M(电压调节模块) 还能不能继续靠堆相数、堆
电容
和提高开关频率撑下去?
随着AI 服务器供电需求爆发式增长,有一个变化非常明显:
过去大家关心的是
“怎么把电高效送进机柜
”,现在越来越多问题变成
“怎么把电稳定送进芯片”
。
前者
,主要看
母线电压、线缆损耗、整流效率和备电方案
;
后者
,则要同时
面对低电压、大电流、微秒级负载阶跃、封装寄生、电容摆放和热密度
。
也就是说,供电问题已经不再停留在
电源模块
内部,而是开始和
芯片封装
、板级布局、控制算法、磁件形态一起
耦合
。

这也是 48V-to-1V / 2000A 这个方向我们想深度展开的原因。
它表面上是一个电压转换规格,实际上代表了一整条供电链路的重排:
机架侧要从 12V、48V 继续走向更高母线,板级要用 IBC(中间母线变换器) 做中间母线优化,芯片旁边要用 PoL(负载点电源)、TLVR(跨电感电压调节器) 和新型 VRM 处理最后几厘米的低压大电流
。任何一段单独看都不够,只有把它们连起来,才能判断下一代 AI 电源到底会往哪里走。

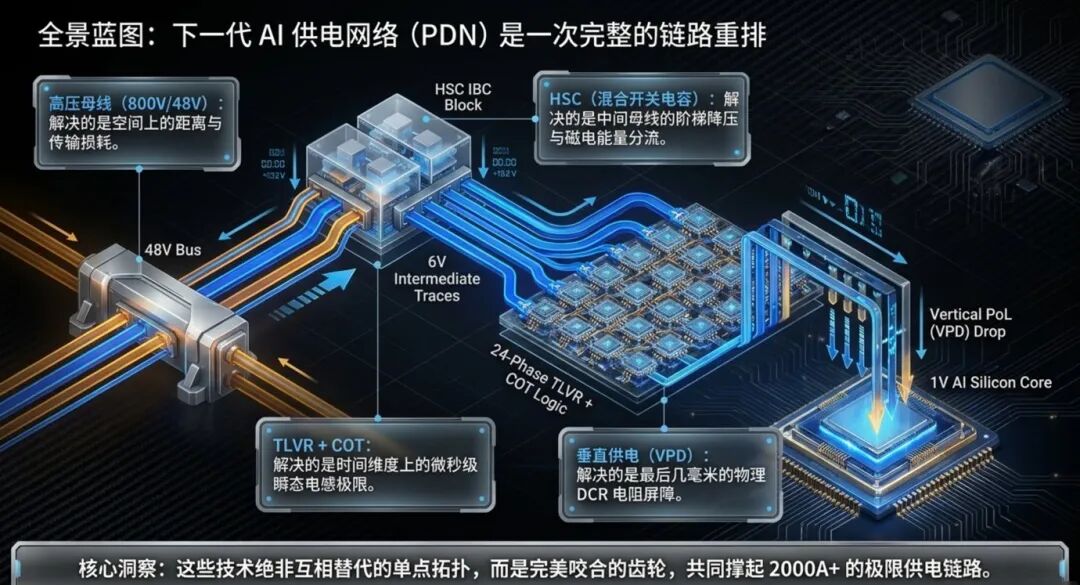

图片来源:SysPro | 48V 输入、IBC 中间母线、TLVR/COT 与垂直供电组成的下一代 AI 供电网络全景
这篇文章我会沿着
“机架母线升级 → 48V 到 1V 的路线分歧 → 单级方案边界 → HSC(混合开关电容变换器) 中间母线 → TLVR 近芯供电 → COT(恒定导通时间控制) 控制 → 新型 VRM 分支”
的链路,把这个问题尽量讲清楚
。这个过程中我们会关注
每一种方案到底解决了什么矛盾,又把什么新问题带进系统
。

图片来源:SysPro
这篇我们重点会回答几个问题:
为什么 AI 算力增长最后会先表现为供电架构压力?
12V、48V、800V/±400V 分别解决哪一段问题,为什么
高压
母线不能直接替代近芯 VRM?
48V-to-1V 为什么不能简单交给一个更强的 Buck?
单级 48V PoL、HSC IBC、TLVR、SC(开关电容)-TLVR 各自适合解决什么问题?
TLVR 为什么能把稳态电感和瞬态电感拆开看?
COT 控制为什么会成为释放 TLVR 瞬态能力的关键?
最后,下一代 AI 供电到底是在选择某个单点拓扑,还是在重排整条能量路径?
目录
01 AI 数据中心为什么先把供电系统推到墙角
1.1 算力增长
为什么会先表现为供电危机
1.2 12V、48V、800V分别解决哪一段问题
1.3 机架侧升级之后,芯片侧矛盾反而更突出
02 48V-to-1V 为什么不能只靠一个更强的 Buck
2.1 单级 48V PoL 的吸引力与硬边界
2.2 两级 IBA 为什么仍然是主流底座
2.3 低中间母线不是免费午餐
03 单级 48V 方案:少一级的代价?
3.1 Sigma conver
te
r:效率漂亮,但控制带宽会被拉住;3.2 LEGO-PoL 与 SC-Buck:模块化和磁集成解决一半问题;3.3 CDR 与 CNR:电流能力上去以后,结构复杂度也会上去
04 IBC 的关键转向:为什么 HSC 会站到中间位置?
4.1 LLC 适合高效率,但低中间母线会放大变比压力;4.2 开关电容解决高降压比,但硬充电损耗不能忽略;4.3 HSC 把开关电容和磁件放在一起
05 HSC 深入:软开关、MTA 和电流分配才是工程门槛
5.1 MTA 是 HSC 磁集成的关键部件
5.2 软开关不是口号,而是能量条件
5.3 匝比决定电流分布,也决定损耗落点
06 PoL 的真正瓶颈:不是相数不够,而是瞬态电感不够低
6.1 多相 Buck 容易扩展,但瞬态响应被电感卡住
6.2 耦合 Buck 改善瞬态,但可扩展性和磁件复杂度上升
6.3 垂直供电是为了缩短最后的大电流路径
07 TLVR:用跨电感环路把稳态和瞬态拆开处理
7.1 TLVR 为什么比直接耦合电感更适合大相数
7.2 等效电感模型解释了 TLVR 为什么能快
7.3 TLVR 的代价在二次侧环路损耗和磁件实现
08 新型 VRM 控制:COT 如何把 TLVR 的瞬态能力释放出来?
8.1 为什么 COT 适合快负载阶跃
8.2 24 相 TLVR 为什么能把带宽拉到 MHz 级
8.3 2000A/us 阶跃下,电压偏差才是真正考题
09 新 VRM 分支:SC-TLVR、CDR-TLVR、AVR 与 ZB-TLVR ?
9.1 自适应耦合让稳态和瞬态进一步分离
9.2 SC-TLVR 把高降压比和快瞬态放到一起
9.3 CDR-TLVR、AVR 和 ZB-TLVR 指向不同落地场景
10 总结:下一代 AI 供电不是单点拓扑,而是一条链路重排
10.1 机架侧、板级和近芯侧要分层解决
10.2 新 VRM 的胜负手是带宽、路径和热
注:
01~02公众号公开发表
,
03~10章节知识星球中查阅
01 AI 数据中心为什么先把供电系统推到墙角
开始先澄清一个基本概念。
AI 数据中心供电的关键,并不是 VRM 能做到多少安培?而是在于:
电流到底是从哪里开始失控的?
这是因
为 AI 芯片功耗上升以后,问题不会只停留在芯片脚边,它会一路向上推到
服务器板、机架母线、备用电源、配电保护
和
散热结构
。

图片来源:NVIDIA
这里面最关键的一点,是把机架侧
12V、48V、800V/±400V 迁移
,和芯片侧
48V-to-1V、千安级瞬态电流
放在同一条链路上看。
只看前半段,会觉得提高母线电压就够了;只看后半段,又容易把 TLVR 或 SC-TLVR 当成孤立拓扑。
真正的答案在两者之间:
高压母线解决长路径输电,近芯 VRM 解决最后几厘米的低压大电流
。
下面,我们从三个维度来具体讲讲这背后的逻辑。

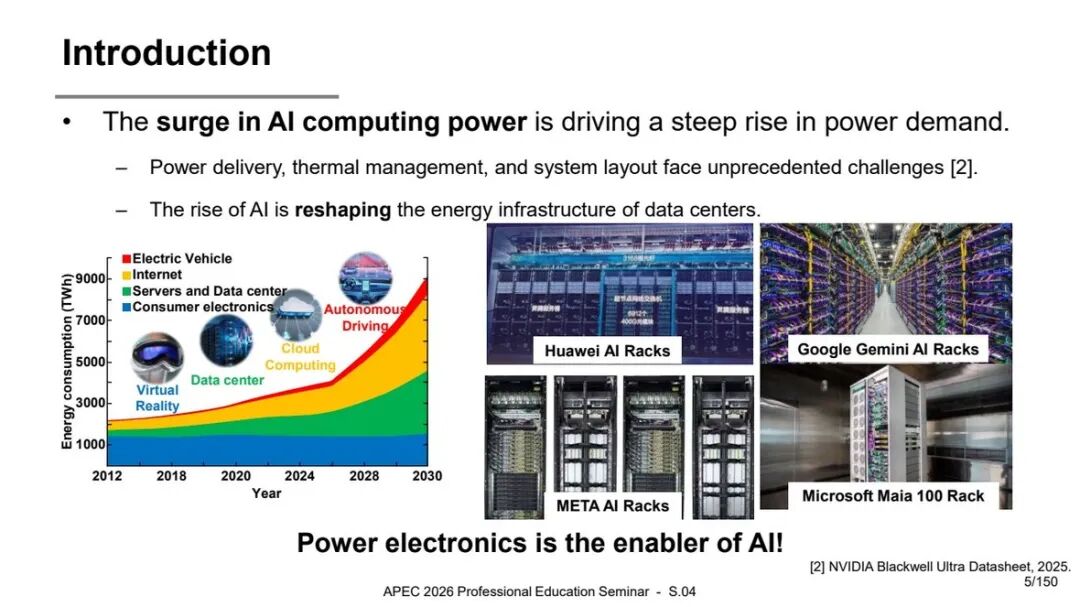

图片来源:APEC2026 | AI 算力增长正在把电源、热管理和系统布局同时推向新边界
1.1 算力增长为什么会先表现为供电危机
首先谈下需求。要明确的是:AI 训练算力的增长节奏远快于传统服务器负载。
芯片 TDP 上升、单机柜功率密度上升、训练和推理负载呈现强脉冲变化,最终都会落到两个硬指标上:
低压侧电流越来越大,负载瞬态越来越快
。
当单颗
AI 芯片进入千瓦级
以后,
0.8V 到 1V 附近的核心电压
意味着电流天然进入
千安级
。
这里最麻烦的不是平均功率,而是
负载阶跃
。
训练任务、推理任务、显存访问和矩阵计算切换时,电流可以在微秒级突然爬升
:
供电系统如果响应慢,核心电压就会下陷;
如果补偿过猛,又会产生过冲和额外损耗。

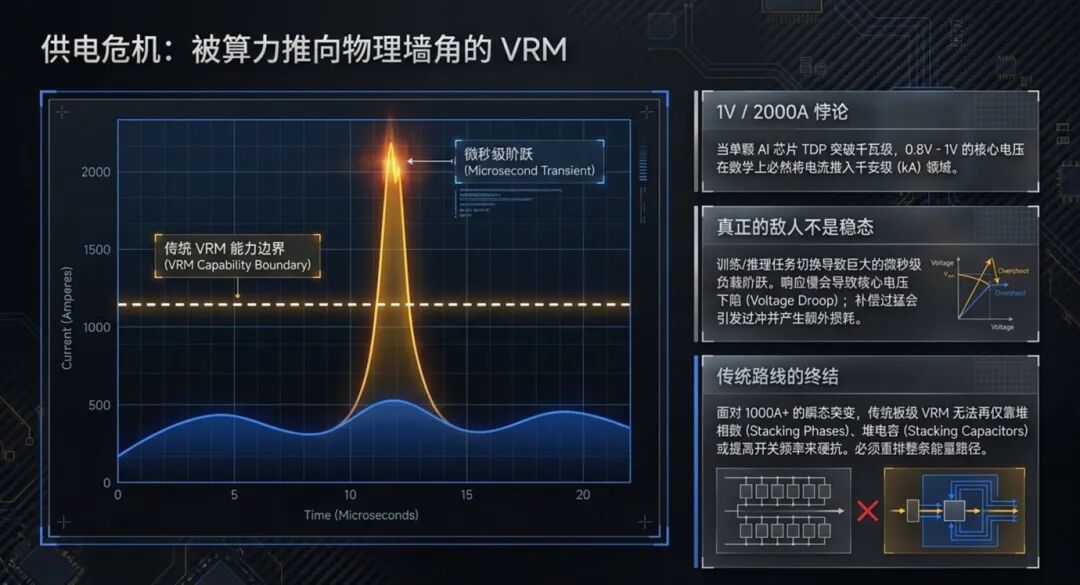

图片来源:SysPro | 1V / 2000A 负载阶跃把传统 VRM 推向响应带宽与输出电容边界
SysPro备注:AI 供电的难点不是“把电压降下来”这么简单,而是要在低电压、超大电流、极快瞬态和有限板级空间之间同时成立。

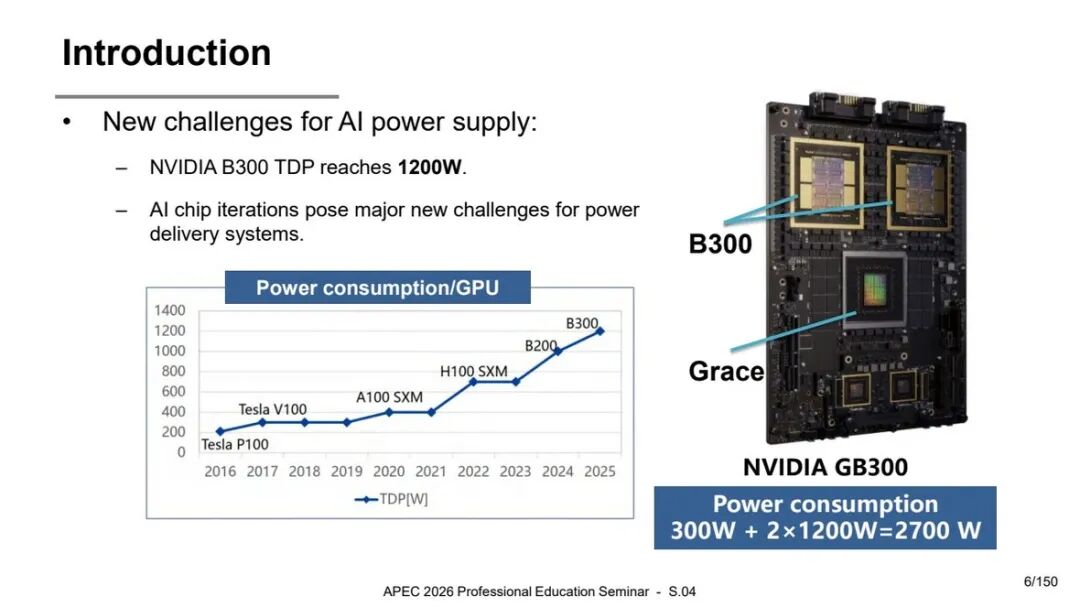

图片来源:APEC2026 | GB300 等 AI 处理器功耗上升后,单芯片供电压力直接推高服务器电源设计难度
所以这一节我想表达的核心点在于:
AI 电源不是传统服务器电源的线性放大,而是低压侧电流、封装距离、瞬态带宽和热密度同时越界后的系统重构
。
1.2 12V、48V、800V分别解决哪一段问题
第二点,我们聚焦机架侧。
12V 架构,优点是简单成熟,但电流太大。
机柜功率只有几千瓦时,12V 还能靠铜排和多相 VRM 撑住;
当功率进入几十千瓦,母线电流和线缆损耗就会迅速变得不可接受
。
48V 架构,把同等功率下的母线电流降到 12V 的四分之一,这是它能够进入 AI 服务器的根本原因。
它减少了机架内部的导通损耗,也让分布式直流 UPS 成为可能。但 48V 不是终点,因为
当单机柜继续走向 150kW、250kW 甚至更高时,48V 长路径仍然会遇到
铜耗、
连接器
、保护和热管理边界
。

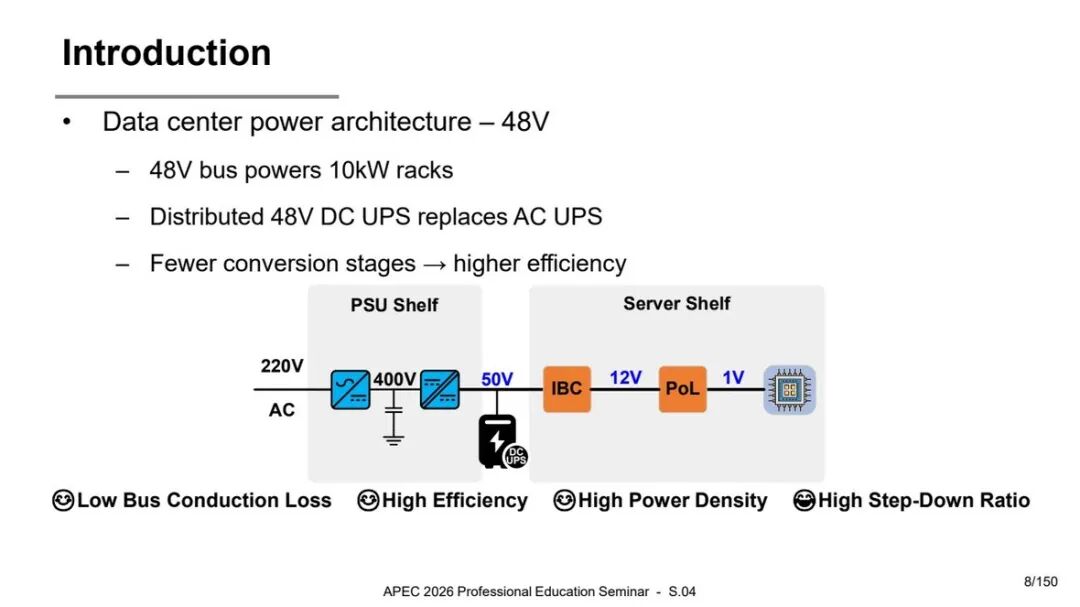

图片来源:APEC2026 | 48V 架构降低机架内母线电流,但把最后一级大降压压力交给 IBC 与 PoL
而800V 或 ±400V 的意义,是把高功率机架从低压大电流输电中解放出来。
它更像机架级和数据中心级的输电架构升级,而不是芯片旁边的 VRM 方案。
高压母线可以减少铜用量、提升机架功率密度,并让集中式大功率 AC/DC、BBU 和超级电容架构更容易协同
。

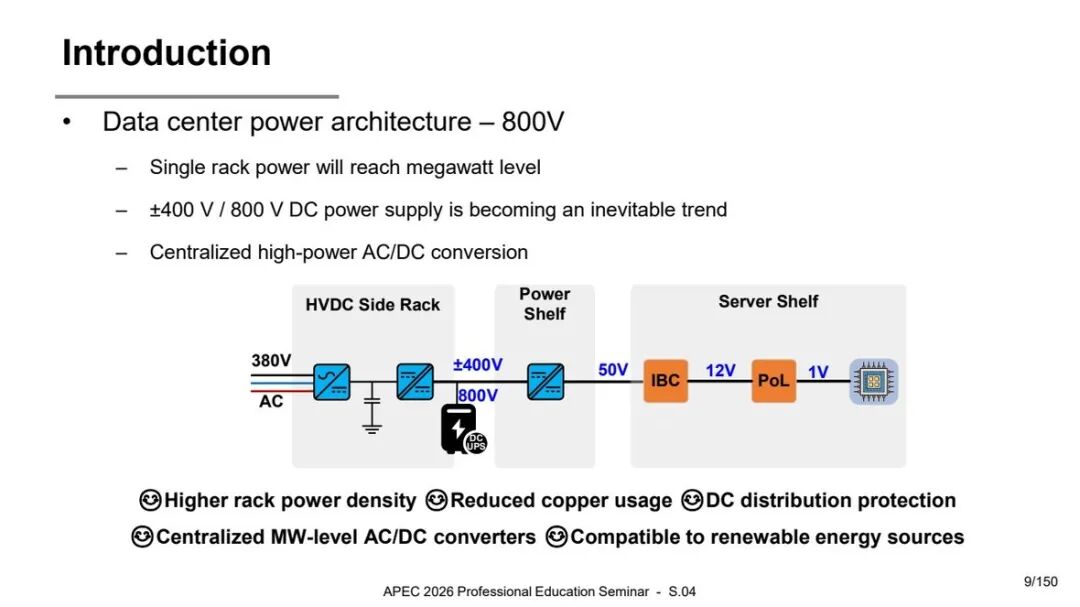

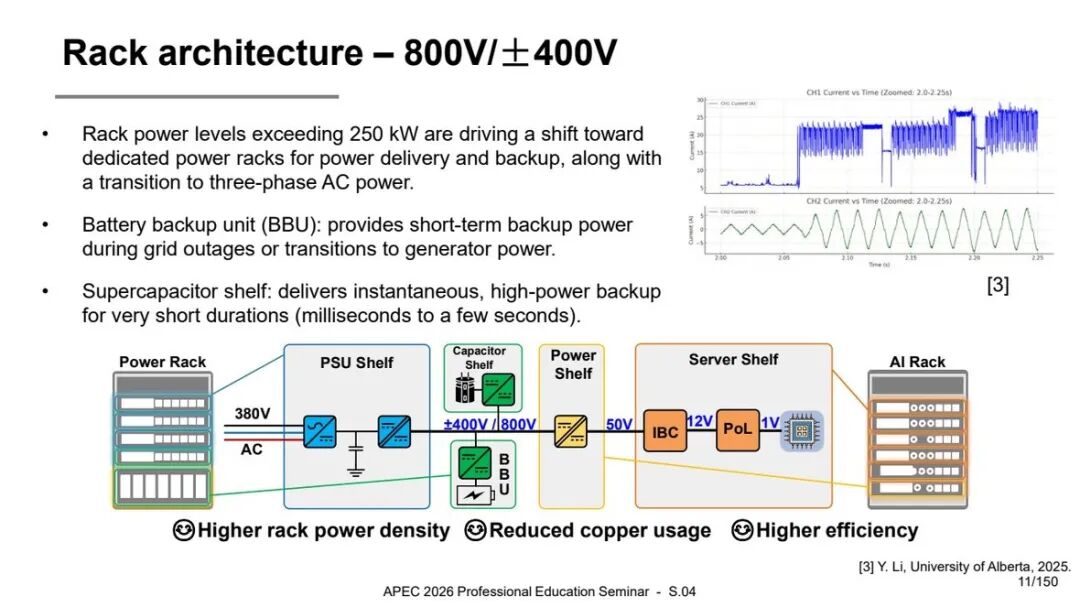

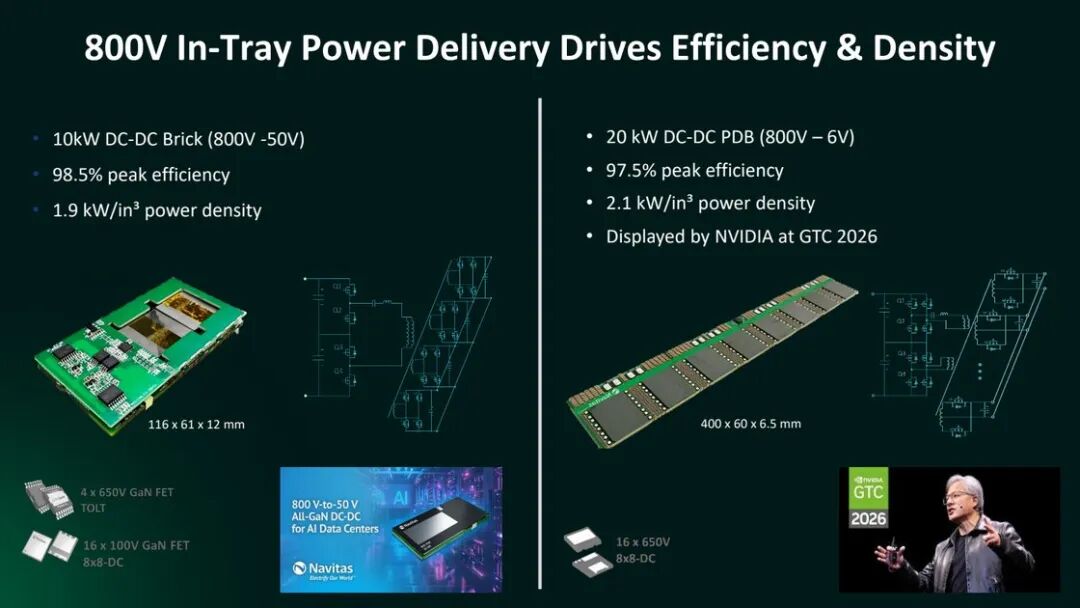

图片来源:APEC2026 | 800V/±400V 架构服务于高功率机架输电和集中式备电,而不是直接替代近芯 VRM
所以,这里我们要先分清层级:
12V 解决成熟性,48V 解决服务器内部效率,800V/±400V 解决机架级输电,但芯片核心仍然需要 1V 左右的大电流供电
。
电压可以在远端抬高,到了核心旁边,问题还是会回到 48V 到 1V 附近这条转换链路。
1.3 机架侧升级之后,芯片侧矛盾反而更突出
从 12V 到 48V,再到 800V/±400V,本质上是把长路径上的电流降下来。但
越接近芯片核心,电压越低,电流越大
,转换级越难靠简单提高电压来解决。
机架侧可以把电压抬高,但核心电压不能随便抬高;高压输电可以减少铜损,但核心旁边仍然要面对 0.8V 到 1V、上千安培、微秒级阶跃。这就是
为什么近芯供电会成为独立问题
:
它不是高压母线的附属品,而是
AI 处理器能否稳定释放算力的最后一段瓶颈
。

图片来源:APEC2026 | 高功率机架开始走向 power rack 与 AI rack 分离,供电链路从机柜侧延伸到芯片侧
如果用一句话概括第一章:
高压母线,解决的是
“怎么把电送到服务器附近”
,近芯 VRM,解决的是
“怎么把电以低压、大电流、快响应送进芯片”
。这两个问题必须连起来看。
02 48V-to-1V 为什么不能只靠一个更强的 Buck
讲完机架电压,下一步就要看 48V 到核心电压的转换。
这个问题表面上是
48V 降到 1V
,实际上包含
三个互相打架的目标
:
效率要高,功率密度要高,动态响应还要快
。
如果直接用一个更强的 Buck 去做 48V-to-1V,电压转换比太大,占空比太小,开关应力、驱动损耗、瞬态控制和磁件设计都会被放大。于是行业出现两条路线:
一条是
单级 48V PoL
,试图省掉中间级;
另一条是
IBC + PoL
,两级分工,各自做擅长的事情。

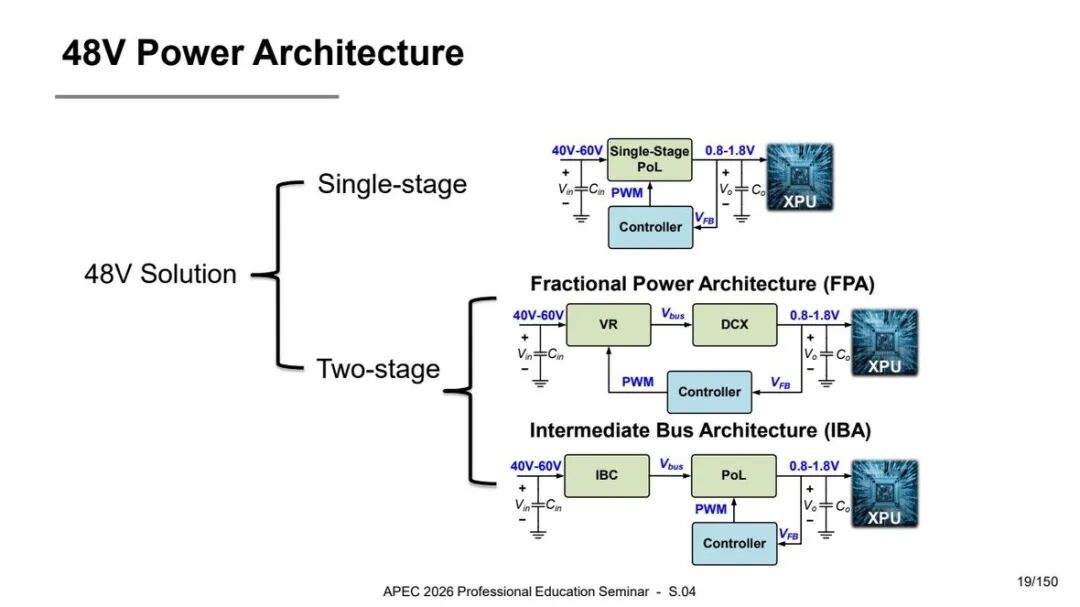

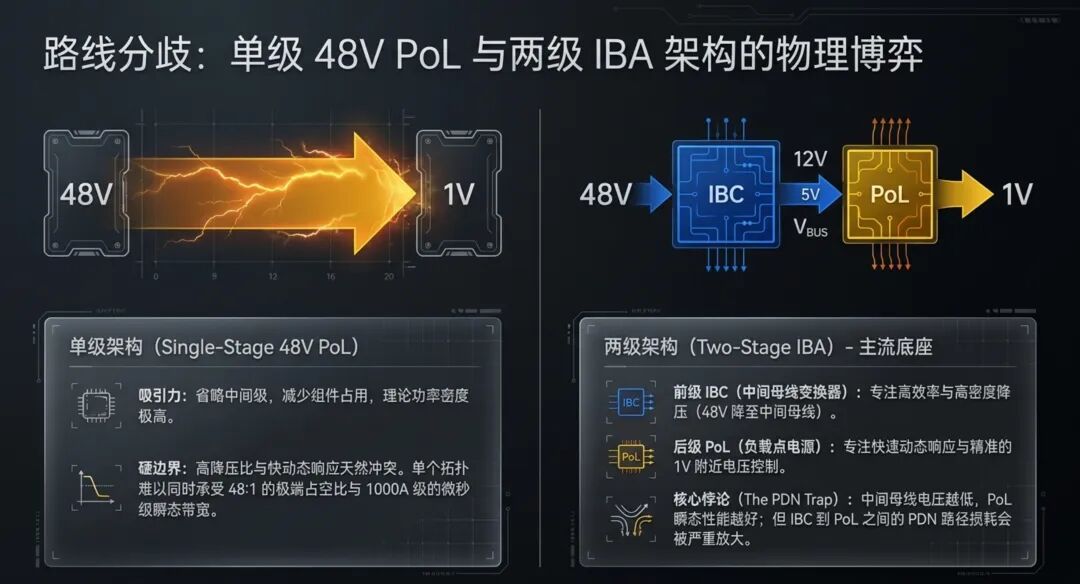

图片来源:APEC2026 | 48V 电源架构中的单级与两级路线:单级追求集成,两级追求分工
2.1 单级 48V PoL 的吸引力与硬边界
我们先看单级。
单级方案最吸引人的地方很直观:
少一级,少一组功率器件,少一组中间电容,理论上功率密度和系统简洁性都会更好

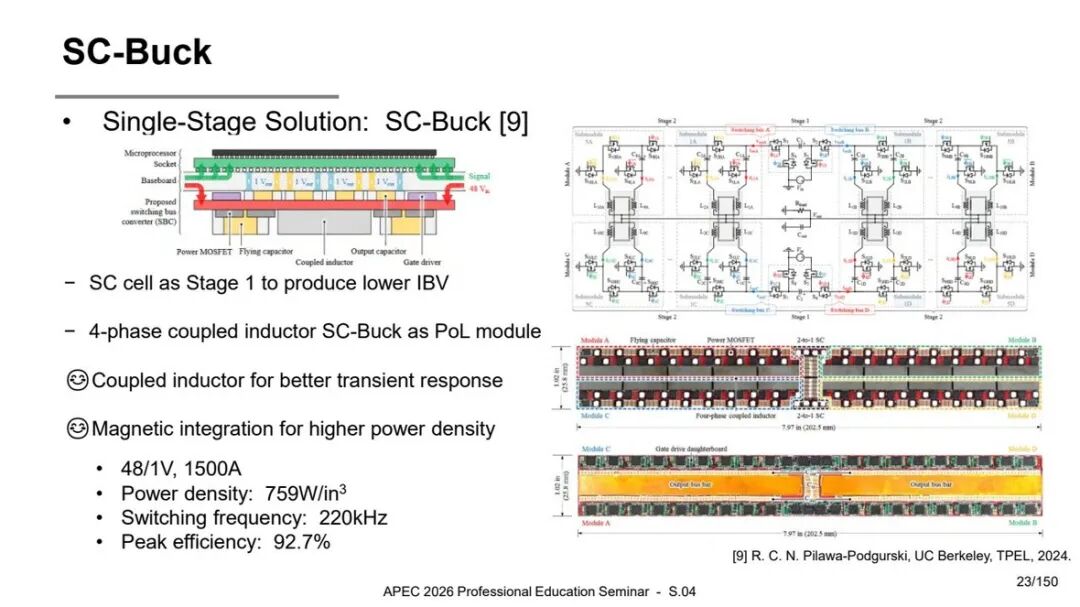

。Sigma converter、LEGO-PoL、SC-Buck、Current Doubler Rec
ti
fier 和 Current Ninefold Rectifier 都是在往这个方向探索。

图片来源:SysPro | 单级 48V PoL 与两级 IBA 的物理博弈:少一级并不等于系统级免费胜利
但单级方案要同时完成
大降压比
和
快速动态响应
,这两个目标天然冲突:
大降压比,
通常需要开关电容、变压器或复杂整流结构来分摊电压;
快速动态响应
,又希望输出级像多相 Buck 一样直接、低电感、好控制。
一个拓扑如果同时承担两个任务,就很容易在控制带宽、磁件复杂度、器件应力或扩展性上付出代价。
SysPro备注:单级方案不是不值得看,它真正适合回答的是“能不能把级数压缩”;但 AI 近芯供电还要回答“能不能在 1000A 级瞬态下稳住核心电压”。

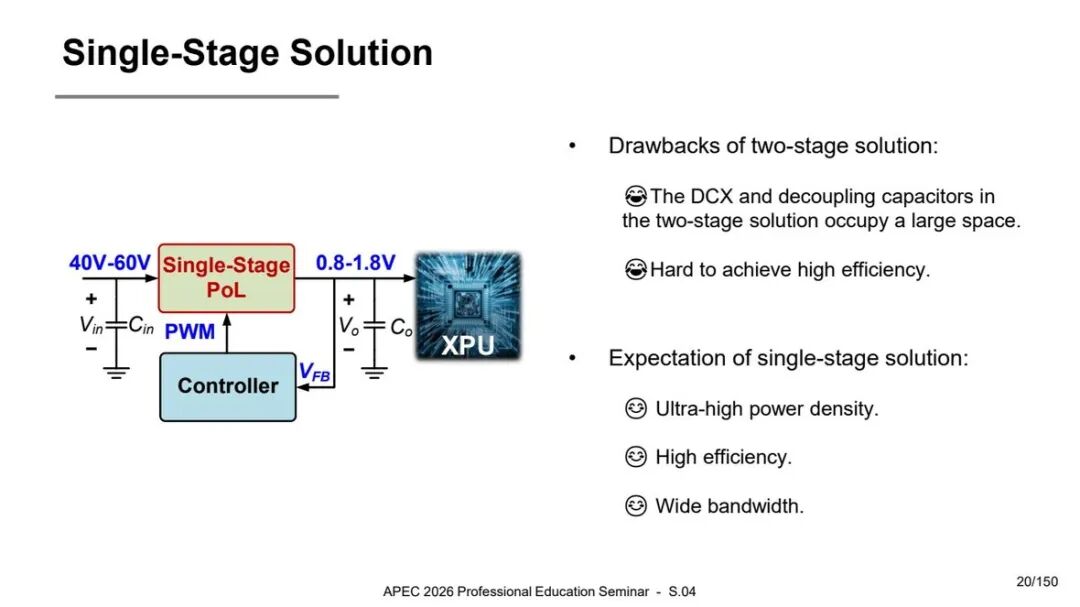

图片来源:APEC2026 | 单级 48V 方案希望减少 DCX 与中间电容占用,但控制与效率边界更硬
所以我会把单级 48V PoL 先放在“值得持续跟踪,但不能只看级数减少”的位置上。
它确实提供了很强的架构想象力,但
只要负载电流和瞬态带宽继续上升,单级结构就必须证明自己既能高效降压,又能像末级 VRM 一样快
。
2.2 两级 IBA 为什么仍然是主流底座
两级 IBA 的逻辑更务实:
前级 IBC,
负责把 48V 变成较低中间母线,优先追求高效率和高功率密度;
后级 PoL ,
负责最后的 1V 附近调节,优先追求快速动态响应和精确电压控制。
这个分工看起来多一级,但工程上非常自然。
IBC 可以用 LLC、开关电容或 HSC 这类更适合固定比例或准固定比例转换的结构;PoL 则保留多相 Buck、耦合 Buck、TLVR 等擅长负载瞬态的能力
。

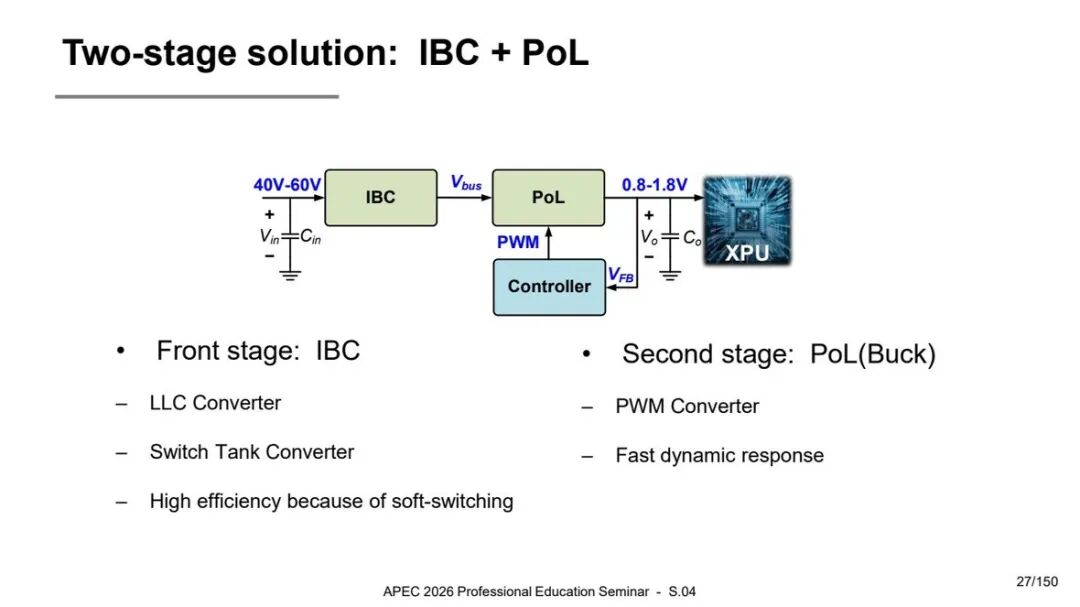

图片来源:APEC2026 | 两级 48V 方案把高效率 DCX 与快速响应 PoL 分开处理
真正要警惕的是
中间母线怎么选?
基本逻辑可参考:
中间母线高,PoL 的电压转换压力大;
中间母线低,PoL 更容易高频高带宽,但 IBC 到 PoL 之间的 PDN(电源分配网络) 损耗会增加。

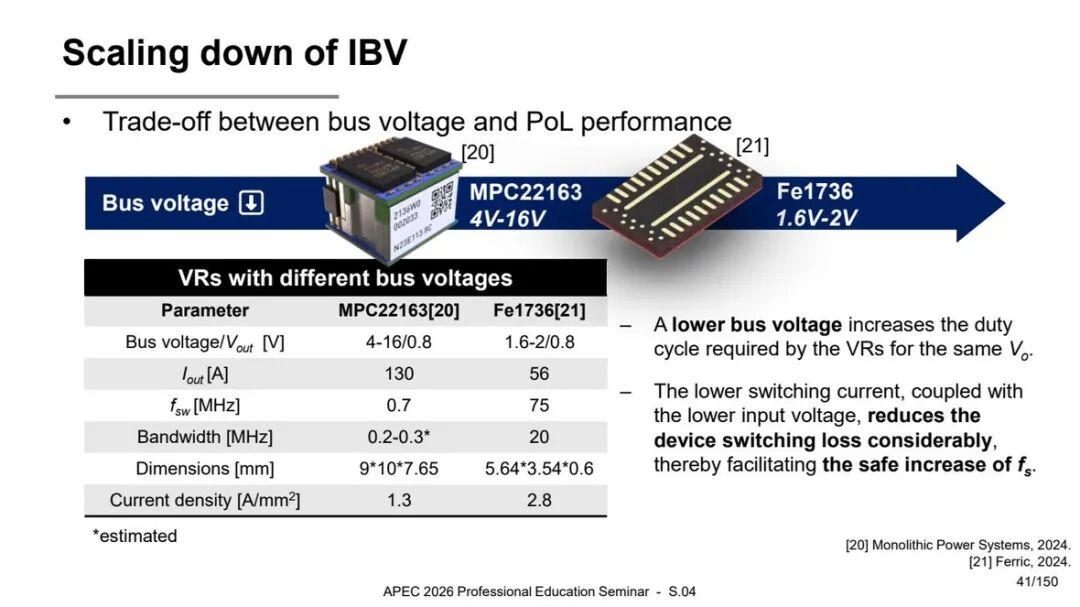

图片来源:APEC2026 | 中间母线电压降低能改善 PoL 性能,但会放大级间 PDN 损耗
之前有人问道
"两级架构是否是个保守的技术路线?"
。个人理解并不是,其真正的价值,是
把“高效率大降压”和“近芯快速调节”分给不同级去做
。AI 供电越往高电流走,这种分工越有价值。
2.3 低中间母线不是免费午餐
第二章最后我们聊下低中压母线,这同样是个需求很强、诱惑很大的技术路线与课题。
比如从 12V 降到 6V、3.4V 或更低,PoL 的占空比会变大,开关器件压力下降,瞬态响应也更容易做快。对于 0.8V 到 1V 输出,这一点尤其重要。
问题在于,中间母线越低,级间电流越大。
只要 IBC 和 PoL 之间还有一段平面互连、封装互连或板级走线,PDN
电阻
就会把低电压优势吃掉
。

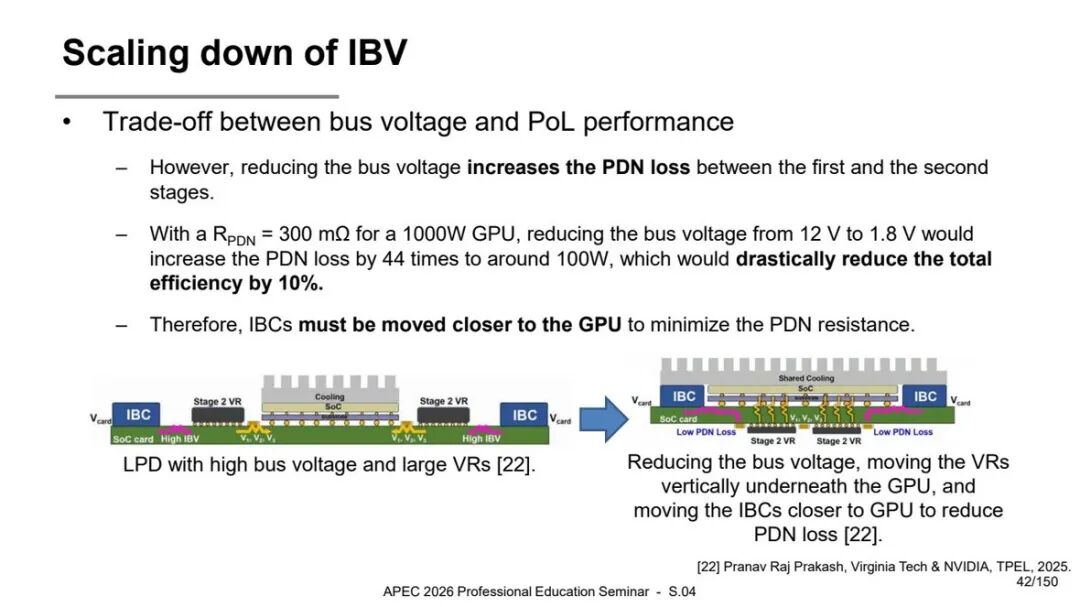

用 1000W
GPU
和 300微欧级路径电阻做估算,会看到一个很直观的现象:
中间母线从 12V 降到 1.8V,路径损耗会从可接受变成系统性问题。

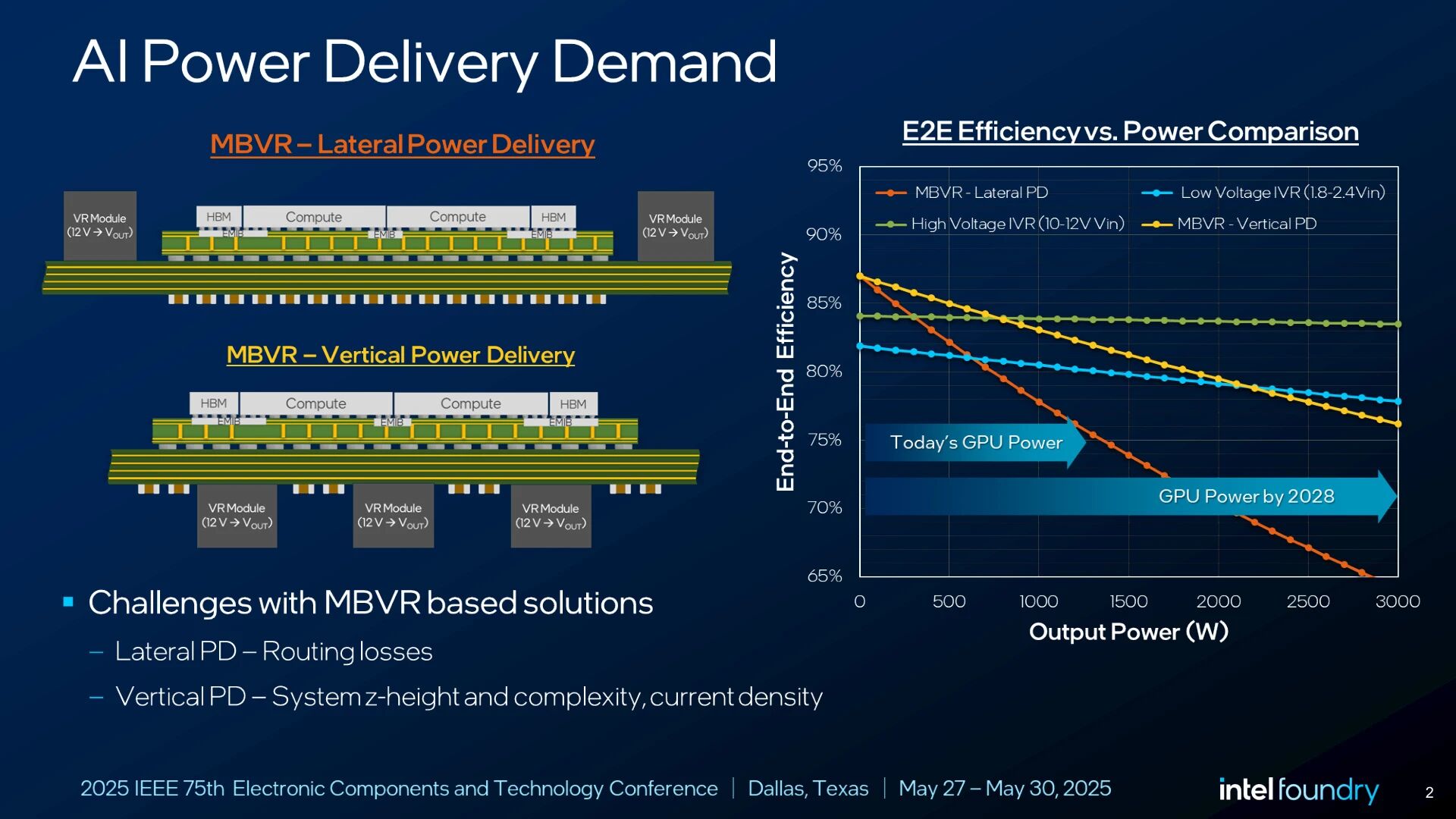

图片来源:APEC2026 | 不同中间母线下 VRM 性能与电流路径损耗之间存在直接取舍

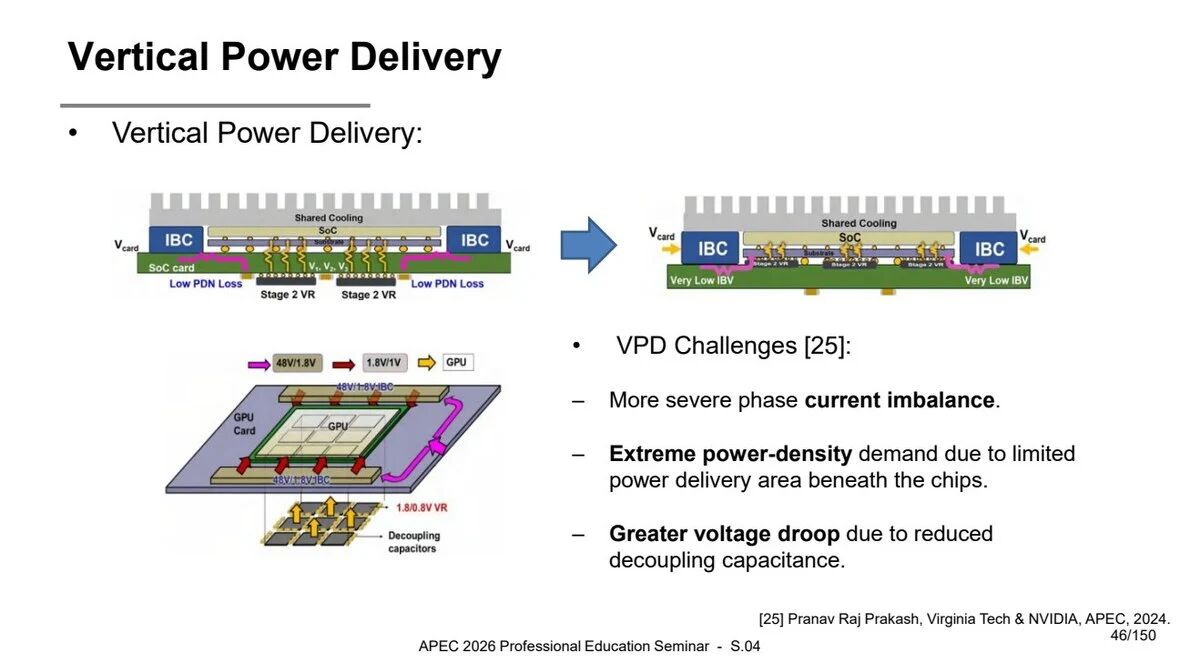

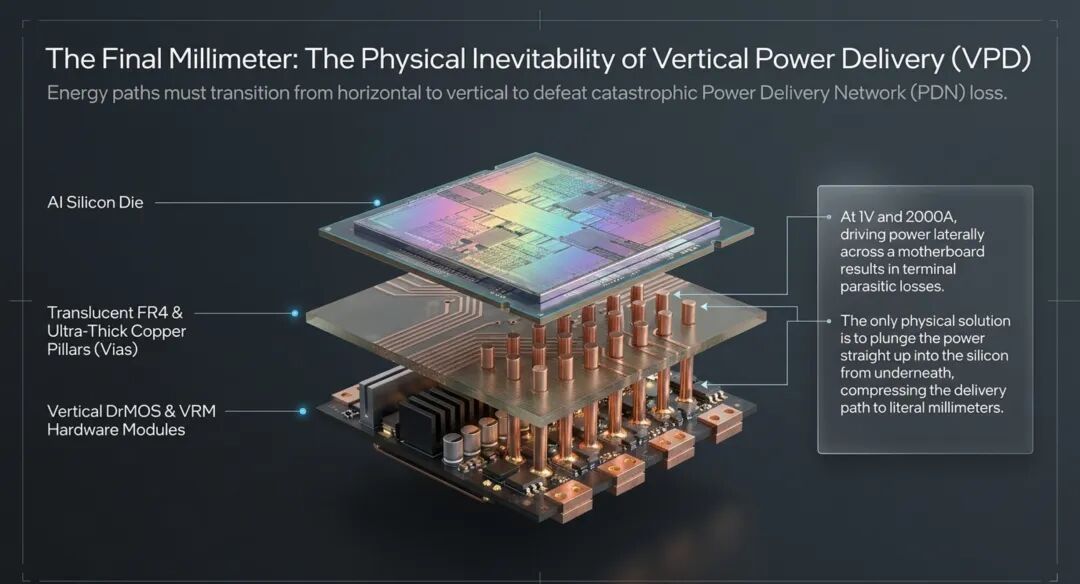

这就是为什么近芯供电、垂直供电、封装级供电会出现?
我们对于这些路线也做了很多系统性的调研和文章发布,其实并不是因为他是热点,更重要的原因是搞明白了
这背后"事物出现必然性"的底层逻辑,其核心价值也很简单:
让低中间母线不再经过很长的高电流路径
。
讲到这里,48V-to-1V 的真正难点就清楚了:
不是能不能降压,而是在哪里分压、在哪里分流、在哪里完成快速调节?
这也是我们后续章节要搞明白的核心问题。

到这里为止,公开节选先把两个基础问题讲完:
AI 算力为什么把供电推成系统架构问题?以及 48V-to-1V 为什么不能只靠一个更强 Buck?
后面的部分,会进入真正决定落地的
单级 48V、HSC IBC、TLVR、COT 控制、SC-TLVR 和垂直供电
。

完整版导航
后面的03~10章,在知识星球完整版继续展开
以上公开节选先把入口讲清楚:
高压母线解决长路径输电,近芯 VRM 解决最后几厘米的低压大电流
。后面的内容会继续进入
单级 48V 方案、HSC 中间母线、TLVR 磁结构、24 相 COT 控制
和
新型 VRM 分支
。
以下完整内容发表在「SysPro
电力电子
技术」知识星球,我会按
“单级 48V → HSC IBC → HSC 工程门槛 → PoL 瓶颈 → TLVR 机理 → COT 控制 → 新型 VRM 分支 → 系统闭环”
的顺序继续展开。
03 单级 48V 方案:少一级的代价?
继续拆 Sigma、LEGO-PoL、SC-Buck、CDR 和 CNR,判断单级方案为什么有吸引力,也为什么难在带宽、磁件和扩展性。

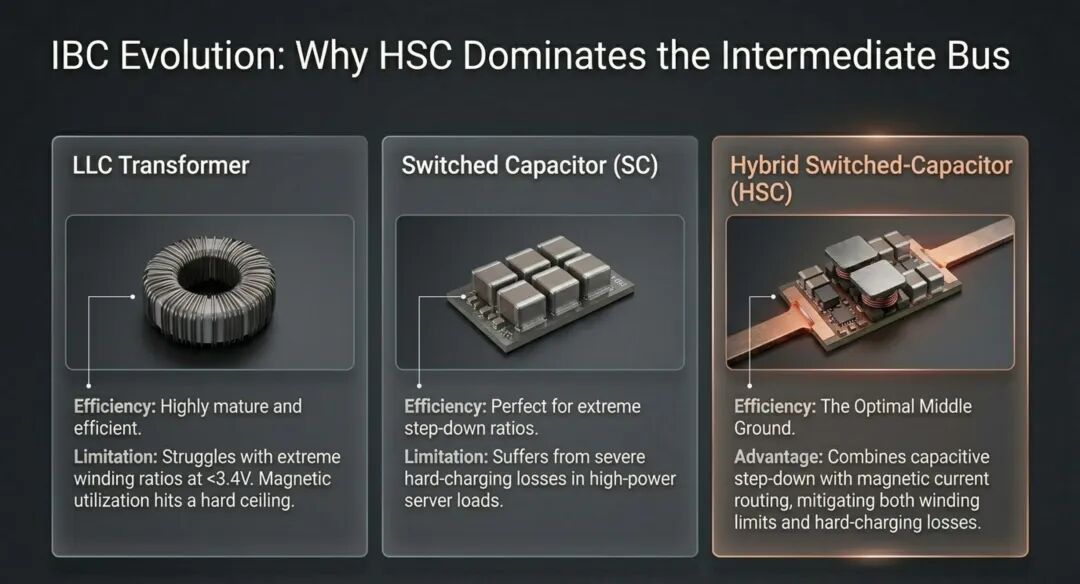

04 IBC 的关键转向:为什么 HSC 会站到中间位置
进入 IBC:LLC、开关电容和 HSC 分别解决什么问题,为什么 HSC 能同时吸收软开关、高降压比和磁集成优势。

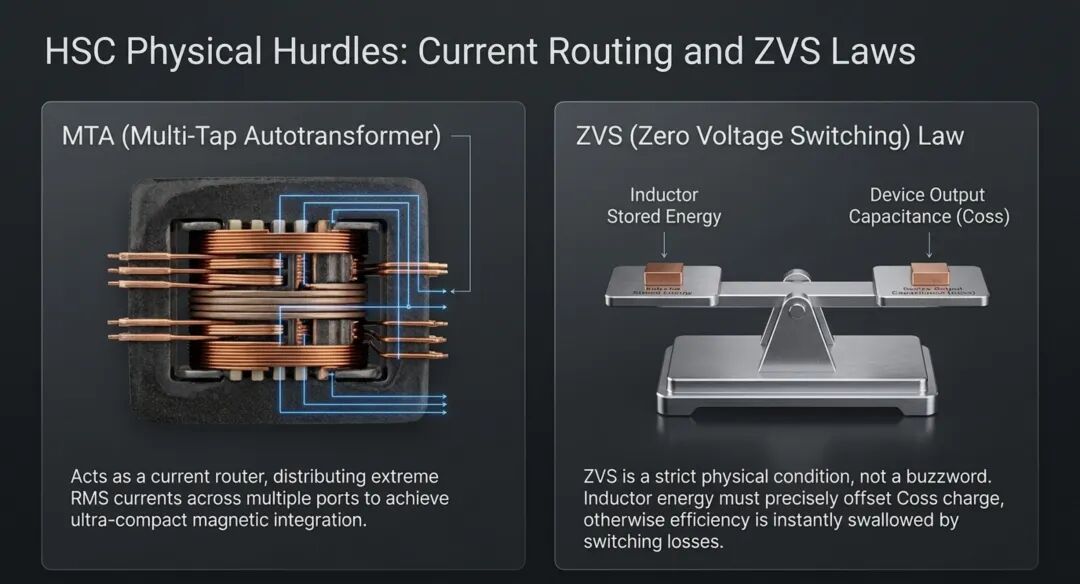

05 HSC 深入:软开关、MTA 和电流分配才是工程门槛
拆 HSC 的软开关能量、MTA 结构、绕组利用率和电流分布,说明它为什么有潜力,也为什么不只是画个拓扑就能落地。

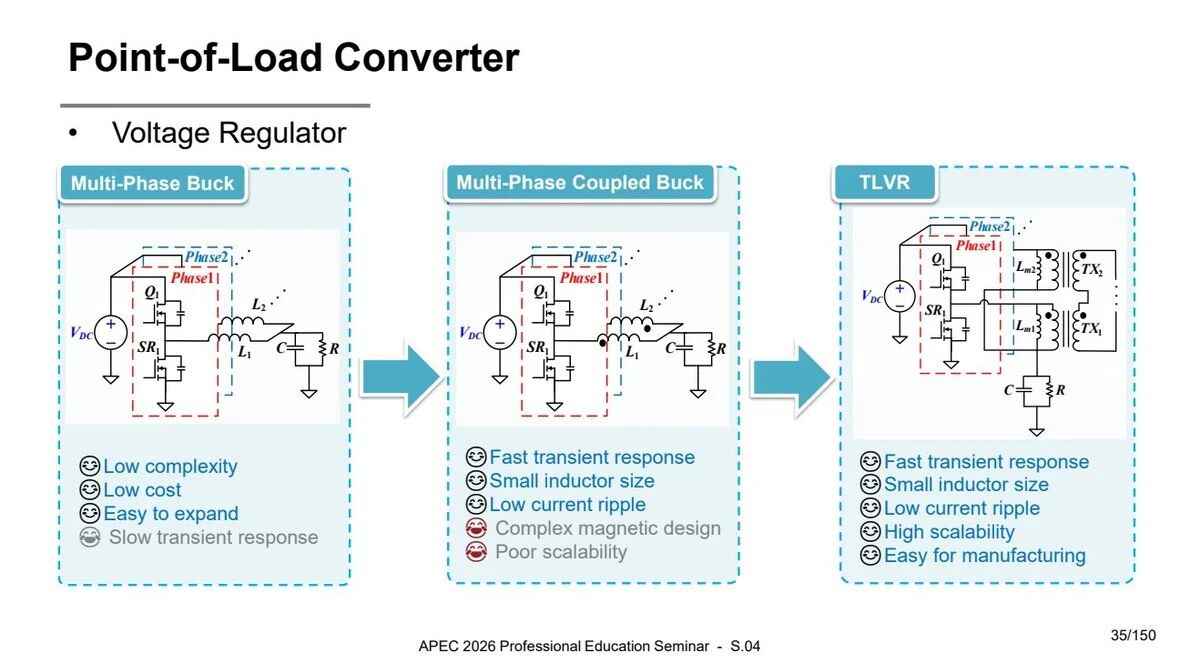

06 PoL 的真正瓶颈:不是相数不够,而是瞬态电感不够低
进入 PoL:多相 Buck、耦合 Buck、低中间母线与垂直供电之间的关系,说明为什么最后一级 VRM 的核心是瞬态电感与带宽。

07 TLVR:用跨电感环路把稳态和瞬态拆开处理

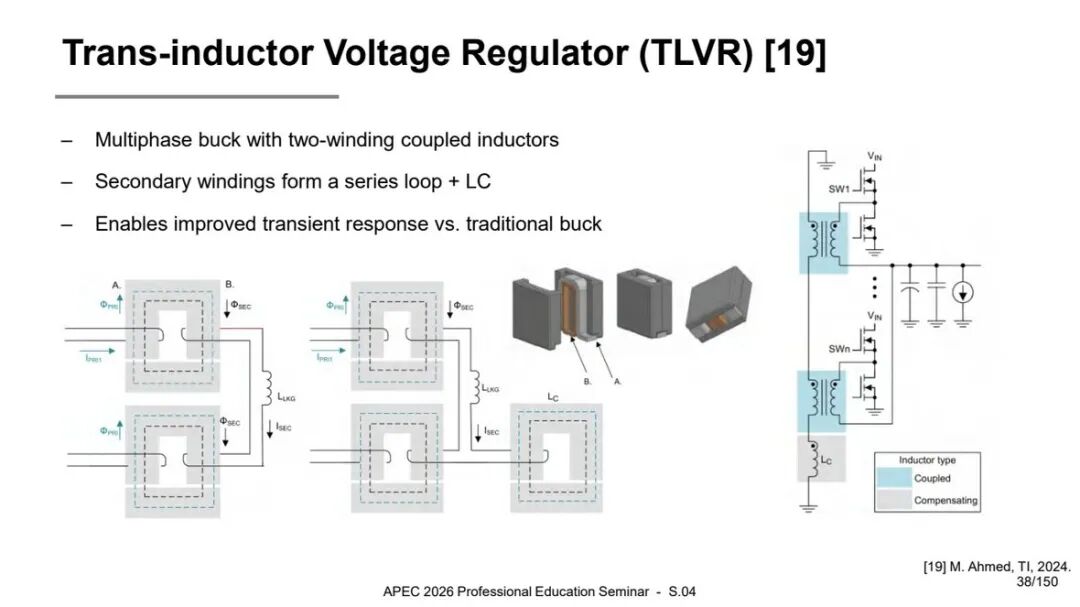

拆 TLVR 的磁结构、二次侧串联环路、等效电感模型和相数选择,说明它为什么适合下一代低压大电流 PoL。

08 新型 VRM 控制:COT 如何把 TLVR 的瞬态能力释放出来

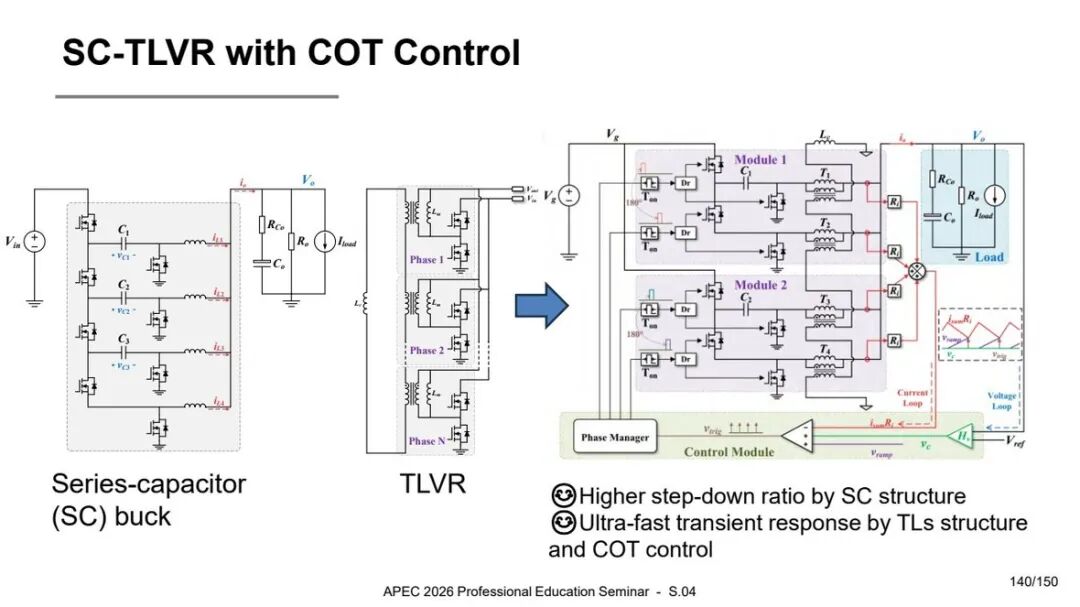

进入控制:为什么 COT 控制与 TLVR 是强组合,24 相 TLVR 在
