基于RK3588平台的LVDS接口AI图像处理板

随着电子设计技术的不断进步，高速率


信号


的互连及宽带信道的应用与日俱增，所需传送的数据量越来越大，速度越来越快。




目前，存在的点对点物理层


接口


如


RS


-422、


RS-485


、S


CSI


以及其它数据传输标准，由于在速度、噪声、EMI/


EMC


、功耗、成本等方面所固有的限制，使其越来越难以胜任实际应用。

LVDS以其固有的低电压、低功耗和有利于高速传输等特点，越来越成为宽带高速系统设计的首选接口标准。作为一种低功耗、低误码率、低串扰和低辐射的差分信号技术，这种传输技术可以达到155Mbps以上，LVDS技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，它能以高达数千Mbps的速度传送串行数据。

技术特点

高速传输能力：

在ANS/EIA/EIA-64定义中的LVDS标准，理论极限速率为1.923Gbps，恒流源模式、低摆幅输出的工作模式决定着IVDS具有高速驱动能力。

低功耗特性：

LVDS具备较低的静态功耗；当恒流源的驱动电流为3.5mA，负载（100Ω终端匹配）的功耗仅为1.225mW，并且是恒定的，不随频率而上升。

较强抗噪声能力：

差分信号固有的优点就是噪声以共模的方式在一对差分线上


耦合


出现，并在


接收器


中相减，从而可消除噪声，所以LVDS具有较强的抗共模噪声能力。

有效抑制电磁干扰：

由于差分信号的极性相反，它们对外辐射的电磁场可以相互抵消，耦合得越紧密，泄放到外界的电磁能量就越少，即降低了EMI。

时序定位精确

：由于差分信号的开关变化是位于两个信号的交点。而不像普通单端信号依靠高低两个阀值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，有利于高速


数字信号


的有效传输。

Viztra-HE047图像处理板

基于这些优点，成都慧视定制开发了基于


瑞芯微


RK3588平台的Viztra-HE047图像处理板。

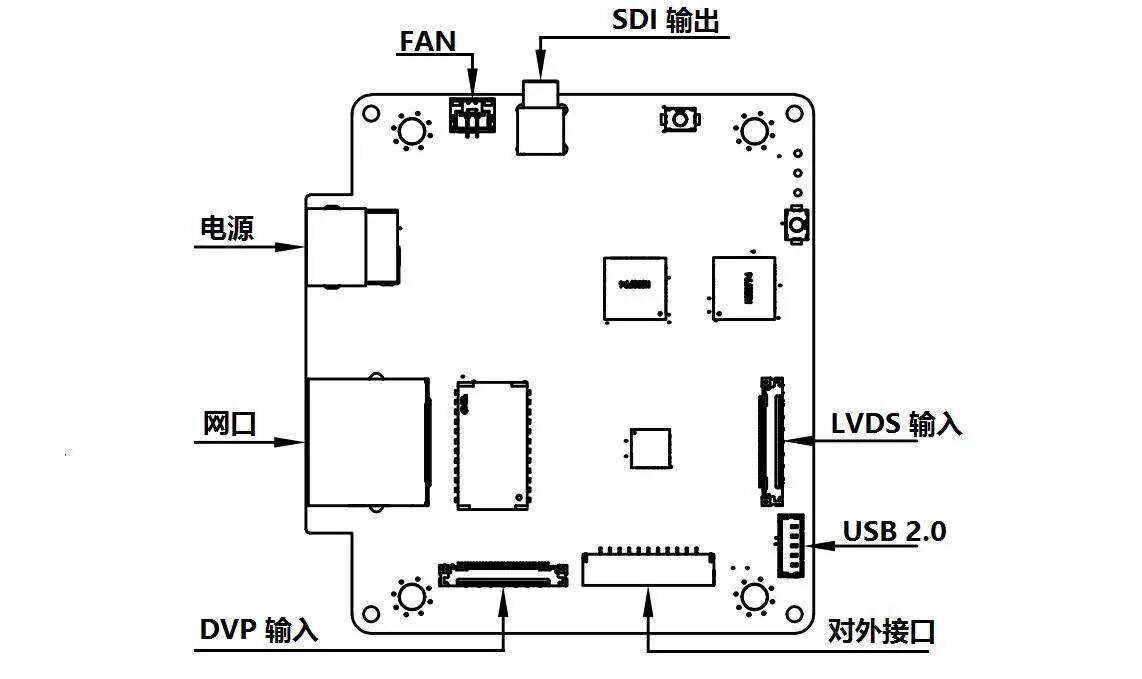

板卡设计一路LVDS作为可见光输入，一路DVP作为


红外


输入，一路


SDI


作为输出

，来实现对目标的检测、识别，并自动或手动锁定、跟踪，同时输出目标相对于视野


中心


的脱靶量信息。

产品整体外形尺寸在66*70mm，重量约47.


5g


，峰值功耗不超过10W。
