为开发者打破智能家居毫米波雷达 “黑箱”

很多智能家居系统会面临一些尴尬的问题，比如系统常会在空房间自动开灯？更令人困扰的是，当我们安静坐在沙发上看书时，照明系统却无故熄灭？这个问题的根源在于传统传感技术存在固有局限。

长期以来，智能自动化设备普遍采用被动红外传感器（PIR），这类器件仅基于简单的二元逻辑工作：只有检测到大幅度动作时才触发信号，一旦感知不到明显运动，就会判定室内无人。通俗点说，大多数智能家居运动传感器都是“盲”的。他们只告诉你一件事：有人或清空。被动红外传感器天生无法识别静止目标，也不具备空间感知能力。市场迫切需要能够突破传统被动红外传感器的局限，依托微运动检测技术，实现真正的人体在场智能自动化。毫米波雷达的出现弥补了上述短板，它能识别室内人员的行为细节，比如速度、方向，甚至他们存在的信号能量——无论是走路还是静坐？但市面上绝大多数商用雷达模组仍如同“黑箱”：仅对外输出简化信号，屏蔽了丰富的环境原始数据，极大限制了开发者的功能拓展空间。

解锁高阶遥测能力：C4002 多维数据输出详解

DFRobot C4002 雷达模组彻底改变了这一现状，核心依托就是全数据读取模式。我们所说的 “静态检测”，并非指目标完全纹丝不动。事实上，即便人保持静坐，身体也会产生细微活动，比如呼吸带来的胸廓起伏、人体自主神经引发的微小震颤，这类动作的位移幅度通常大于 0.1 毫米。C4002 可精准捕捉这类随时间变化的微小位移，生成波动曲线，以此识别人眼看似静止的人体。该模组开放经过处理的追踪矢量与微运动能量数据，将原本封闭的黑箱系统，转变为可深度开发的高精度空间遥测工具。

什么是全数据读取模式？

DFRobot C4002 毫米波雷达会在内部完成微多普勒信号的采集与分析。该模式并不会直接传输占用大量带宽的原始三维点云数据，而是向开发者开放预处理后的空间追踪矢量、位移曲线以及微运动能量值。

传感器借此输出动态环境数字图谱，可同时识别多个人体目标的实时速度、运动方向与姿态特征，且不会造成串口通讯过载。

我们定义的 “静态人体存在”，本质就是捕捉人体持续的细微生理活动。即便人端坐不动，呼吸与神经活动也会造成胸廓产生 0.1 毫米以上的位移。C4002 会持续记录这类微小位移并生成波动曲线，通过计算曲线的峰峰值与频率，精准区分真实静物和看似静止的活人。开放这套经过处理的追踪信号后，开发者不再受限于简单的二元开关量输出，可自主设计信号处理算法，有效过滤误触发。例如规避风扇转动、窗帘摆动、宠物活动等环境干扰，让智能家居设备仅对真人活动与人体存在做出响应。

C4002 雷达模组最核心的技术优势，就是打破传统雷达模组封闭的 “黑箱” 设计，打造开放、可自定义的开发架构。普通雷达模组仅能输出 “有运动 / 无运动” 的通用信号，而 C4002 完整开放追踪数据层，工程师可自主调校检测阈值，实现精细化的智能联动控制。

技术应用场景

凭借高分辨率点云数据读取能力，C4002 雷达模组可应用于传统传感器难以胜任的核心场景。

非接触式生命体征监测与静态人体检测：追踪人体躯干毫米级的细微活动，通过识别 0.1 毫米以上的位移变化提取胸廓运动曲线，无需借助摄像头，即可精准分析呼吸节律、划分睡眠阶段。

高性能安防与跌倒检测：分析预处理后的速度矢量与空间方向突变，结合微运动信号的频率、峰峰值特征，在过滤宠物等干扰的同时，实时识别人体意外跌倒行为。

多目标多维追踪：依托模组本地预处理、低带宽的空间矢量数据，同时追踪多个目标的运动轨迹与速度。可根据室内实时人数动态优化暖通空调（HVAC）系统，实现节能调控。

针对这些特点，C4002 雷达模组特别适合应用在下面几个设计中：

u智能照明自动化：依靠呼吸、肢体微运动判定人体在场状态，而非仅识别大幅度动作，彻底解决阅读、办公时灯具无故熄灭的问题。

u暖通空调节能管控：仅在室内有人时自动开启空调、采暖设备，助力家庭与办公场所实现节能降耗。

u隐私化养老监护：无需安装摄像头或穿戴设备，即可监测卧室、卫生间内人员的在场状态与长时间静止情况，守护老人安全，同时保护隐私。

u隐蔽式安防监测：雷达信号可穿透装饰摆件、薄墙体等非金属遮挡物探测入侵行为，实现安防设备完全隐蔽部署。

硬件架构说明

为方便开发者开展传感器融合与算法设计，表1列出了DFRobot C4002 雷达模组的硬件参数及遥测数据带宽规范。

表1 C4002 毫米波雷达模组技术参数对照表

为什么选择DIY模块而不是成品？归根结底是数据细致度与便利性之间的区别。相比于被动红外传感器PIR和消费级毫米波雷达，DFRobot C4002模块有它自身的优势和缺点，具体差异列于表2。

对开发者来说，三种产品该如何选型呢？选 PIR，意味着极简低成本触发、短距离、超低功耗电池设备、无需任何二次开发的基础灯光开关。消费级毫米波成品，适合普通家庭用户、无硬件开发能力，开箱即用，仅需基础人体存在自动化，无自定义算法需求。而DFRobot C4002则适用于硬件 / 嵌入式工程师、自研 IoT 设备、Home Assistant 开源智能家居、需要静态人体检测、跌倒 / 呼吸监测、批量商用项目、追求低成本与完全自主算法开发。

表2 C4002与红外传感器和毫米波雷达之间的应用差异

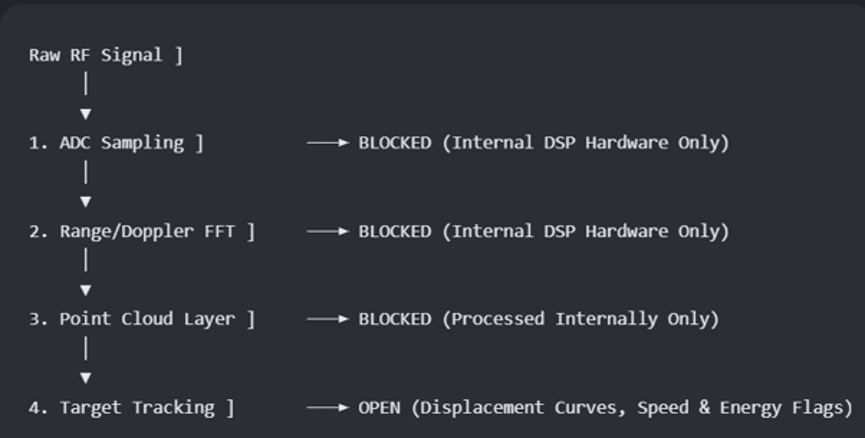

数据链路与数据开放层级

开发者了解模组的数据处理链路，才能合理开展自定义数字信号处理（DSP）开发与固件适配。模组内置数字信号处理器（DSP），封装底层雷达运算逻辑，输出高可用遥测数据，既不会加重边缘单片机负荷，也不会占用标准 115200 波特率串口的通讯资源。

• ADC 原始数据（不对外开放）：高速差分 IQ 采样数据完全在芯片内部链路处理，UART 串口不输出原始 ADC 数据流，以此保证模组少引脚、低功耗的特性。

• 距离 - 多普勒 FFT 热力图（不对外开放）：一维、二维快速傅里叶变换（FFT）均在芯片内核本地完成，中间频谱数据会在内部压缩，避免串口带宽拥堵。

• 三维点云矢量（不对外开放）：模组不对外输出原始点云数据，会在内部完成点云矩阵处理、目标聚类与环境静态噪声滤除后，再通过串口输出数据帧。

• 追踪与推理数据层（完全对外开放）：包含预处理后的微运动能量值、0.1 毫米以上波动位移曲线、速度矢量等核心追踪参数，可通过标准 AT 指令帧直接读取。

将 C4002 的数据流与人工智能架构结合，才能充分发挥其性能潜力。借助全数据读取模式，开发者可采集实时位移曲线、速度矢量与微运动能量数据，用于训练深度学习模型（如深度神经网络、卷积神经网络）。

这套方案能让设备自主学习各类微运动特征，例如区分深度睡眠下的正常呼吸与睡眠呼吸暂停异常状态，让普通人体存在传感器升级为搭载微型机器学习（TinyML）、可本地推理的智能诊断终端。

Edge Impulse 是一套面向边缘人工智能全流程的微型机器学习开发框架。如需启用全数据读取模式，需通过 UART 串口对 C4002 进行配置。开发者可使用 DFRobot 官方配套软件工具，或发送专用 AT 指令解锁滤波后的遥测数据流，绕过仅输出简单二元状态的标准数字接口。对于需要调校信号增益、探测距离、噪声阈值，适配复杂现场环境的研发项目而言，这一灵活性至关重要。

模组提供 Arduino、ESP32 通用函数库，可快速接入各类物联网项目，并支持 MQTT、HTTP 等协议传输遥测数据。同时它可对接 Home Assistant 平台（通过自定义适配或 ESPHome 组件），高阶用户能将高精度位移、微运动数据整合至家居自动化控制面板中。

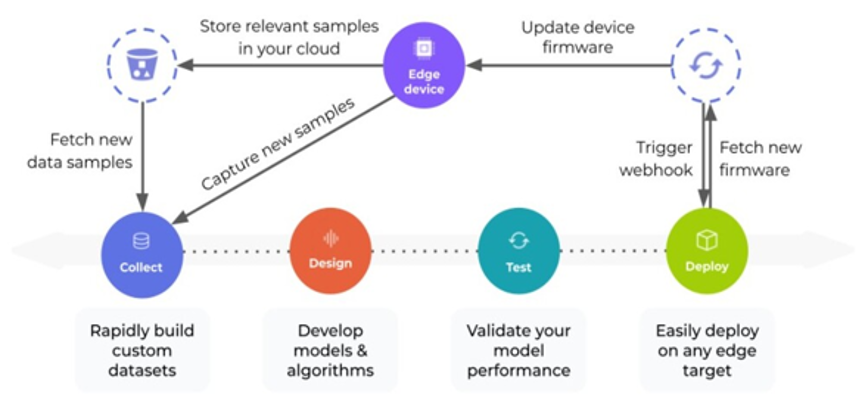

图 Edge Impulse 是一款面向边缘人工智能全开发流程的TinyML框架

基于 Edge Impulse 搭建微型机器学习工作流

若要将毫米波雷达处理数据用于跌倒检测、呼吸状态识别等复杂分类任务，最高效的方式是在边缘端部署微型机器学习工作流。基于 Edge Impulse 平台，整体开发分为三大核心步骤：

实时数据采集与归一化处理

通过 UART 串口以 10 赫兹频率采集模组输出的多维追踪数据（位移曲线、速度、能量标识）。单片机固件需将遥测数据整理为固定时间窗口格式（例如 2000 毫秒为一组，包含 20 帧完整数据）。

通过串口搭配 Edge Impulse 数据转发工具，将分组数据上传至平台完成数据集标注。此阶段需对微运动速度、能量矢量做归一化处理，避免雷达探测距离差异导致模型训练出现偏差。

数字信号处理与特征提取

采集后的原始数据不会直接输入神经网络，需先经过自定义数字信号处理模块完成数据降维。在 Edge Impulse 平台中配置频谱分析单元，对波动位移、速度矢量做处理：通过高通滤波器滤除静态环境底噪，再执行快速傅里叶变换（FFT），最终生成精简特征图谱。图谱会重点凸显人体呼吸（位移大于 0.1 毫米）的微运动频率特征，以及跌倒动作特有的瞬时高能量加速度峰值。

模型搭建与 TensorFlow Lite 部署

基于提取的优化特征，训练适用于时序数据的一维卷积神经网络（1D-CNN）或 Keras 分类器。模型自主学习频谱特征与目标标签（如静止、行走、跌倒）的对应关系。随后对模型做量化处理（将 32 位浮点型数据转为 8 位整型数据），最大限度缩减内存占用。最终依托面向单片机的 TensorFlow Lite 框架，将模型导出为 C++ 库文件。

该算法可直接在边缘单片机上本地运行，单次推理耗时低于 15 毫秒，运行内存占用小于 20KB。

总结：简化边缘人工智能开发流程

将 DFRobot Fermion C4002 毫米波雷达模组与微型机器学习技术结合后，开发者可在低功耗单片机上解析精细的人体空间行为数据，落地智能人体存在检测、健康监测等功能，无需依赖高端处理器或云端服务。

依托模组内置的雷达滤波算法、轻量化 TensorFlow 模型以及简洁易用的 Edge Impulse 开发流程，整套方案大幅降低了人工智能功能的开发难度，缩短产品上市周期。最终打造出低延迟、高实用性、兼顾隐私安全的边缘人工智能架构，助力研发高效智能终端设备。
