小芯片架构何时能降低制造碳排放？以苹果 M5 Pro 为案例研究

行业常宣传小芯片架构能够提升半导体制造效率，但该方案能否降低产品全流程碳排放，取决于晶圆良率提升带来的减排收益，与芯片互联、封装环节新增碳排放成本二者的平衡关系。本文内容依托 TechInsights 公司的生态洞察碳排放模型，对比苹果M5 Pro 封装架构，以及一款功能规格与之持平的单片式处理器仿真模型。基准对比中，两款方案统一功能覆盖范围、内存配置与先进制程计算芯片面积，以此单独剥离良率差异带来的碳排放影响；同时通过敏感性分析，单独评估单片设计潜在的面积效率优势。

在本次仿真设定条件下，相较于功能完全对等的单片基准方案，模块化小芯片架构整体制造碳排放降低约 6%。减排核心来源于先进制程逻辑芯片制造碳排放下降约 30%，但受内存、封装基材、封测组装、物流环节碳排放基本无变化的影响，产品端整体减排幅度被稀释。本次分析得出两组盈亏平衡临界条件：当单片芯片良率提升至约 69%，或实现同等功能所需先进硅片面积仅为模块化方案的 85% 时，小芯片架构的碳排放优势将完全消失。

研究结果表明：只有当晶圆制造环节减少的废料碳排放，高于芯片互联与封装新增的碳排放成本时，小芯片架构才能真正降低制造端碳排放量。

以苹果M5 Pro 为碳排放建模研究案例

本次分析选取苹果M5 Pro 作为高端多芯片客户端系统级芯片（SoC）典型研究样本。该产品采用多芯片集成方案，是当下高性能消费级处理器的代表性产品，非常适合作为碳排放分析框架的验证载体。

本研究目的仅为验证碳排放测算模型框架，并非拆解硬件内部结构、披露封装工艺细节，也不判定苹果该款架构环保优劣。

苹果对外宣传的融合架构（Fusion Architecture），核心亮点集中在性能拓展、产品迭代灵活性与系统集成能力，并未将减碳作为核心设计目标。放眼整个行业，先进制程芯片尺寸持续增大、制造成本不断攀升，采用小芯片拆分设计已是普遍发展趋势。

将芯片功能拆分至多颗裸片，既能提升制造柔性、提高合格裸片利用率，还可基于统一硅基单元衍生多款不同定位产品。

芯片互联环节是关键变量，该方案并非常规多芯片模组。正如本机构《先进封装小芯片技术报告》所述，面对面对准混合键合等高密度裸片互联技术，大幅削减了带宽损耗、传输延迟与功耗开销，否则功能拆分带来的性能短板将削弱小芯片方案的价值。本质上，小芯片之间的数据交互越接近单片大 SoC，就越容易兼顾苹果对性能、能效、统一内存架构的设计要求。

图 1：TechInsights《先进封装小芯片技术报告》中苹果 M5 Pro 截面结构示意图

小芯片架构的碳排放权衡逻辑

从碳排放维度来看，核心取舍关系清晰易懂：小芯片可通过提升良率减少晶圆制造废料产生的碳排放，但同时会叠加裸片互联、封装、组装、测试环节的额外碳成本。

仅当晶圆废料减少的碳排放量，能够覆盖互联封装新增碳消耗时，模块化设计才能实现制造端碳减排。

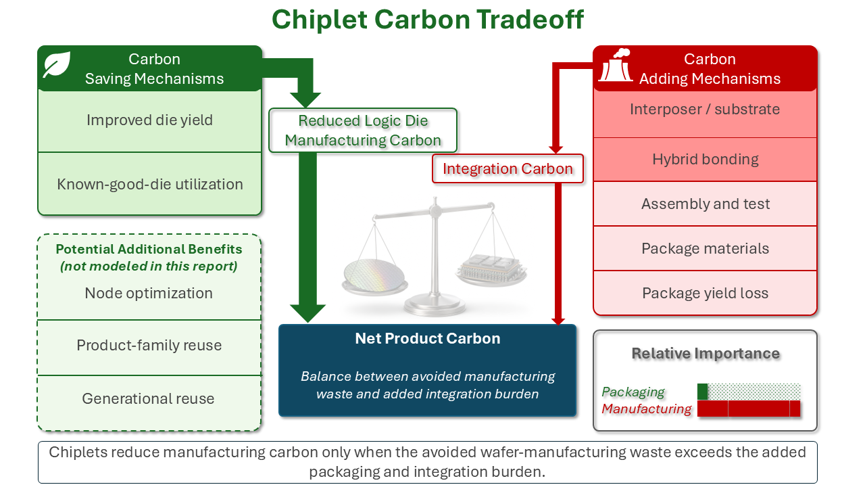

图 2：小芯片架构碳排放各项构成权衡堆叠图

良率为何有利于模块化设计

小芯片能否实现碳减排，底层核心变量是晶圆良率。良率是支撑小芯片减碳逻辑最直观的依据：制造总碳排放不仅取决于单块晶圆的碳消耗，更取决于一片晶圆最终产出的合格裸片数量。

大尺寸裸片存在天然良率损耗：裸片面积越大，缺陷造成整片报废的概率越高；每一片报废裸片，都会白白消耗整片晶圆流片产生的全部碳排放。

单片架构中，一处缺陷就会导致整块大芯片报废，整块先进制程硅片全部浪费；而模块化拆分方案下，缺陷仅会淘汰其中一颗小型裸片，其余合格裸片仍可投入组装，单台成品消耗的先进制程硅片废料由此减少。

本次基准对比采用 “隔离良率变量” 仿真场景：模块化架构与等效单片架构统一功能范围、内存配置、先进计算硅片总面积，仅用于测算良率差异带来的碳排放区别，并非代表经过极致面积优化的单片芯片；单片设计潜在的面积效率优势，将在 “面积优化敏感性分析” 章节单独测算。

TechInsights 制造碳排放测算模块可覆盖裸片面积影响、晶圆制程碳排放、晶圆厂区位、工艺节点、封装架构、组装工序、物流碳排放等全维度参数。良率测算采用行业通用缺陷受限良率模型，建立裸片面积与合格裸片产出量的对应关系。

报告未披露机构自研缺陷密度参数、精确良率数值、涉密裸片面积原始数据，因此全部结果以盈亏平衡临界阈值呈现，仅用于展示碳排放变化趋势，不代表特定工艺的实际制造水平。

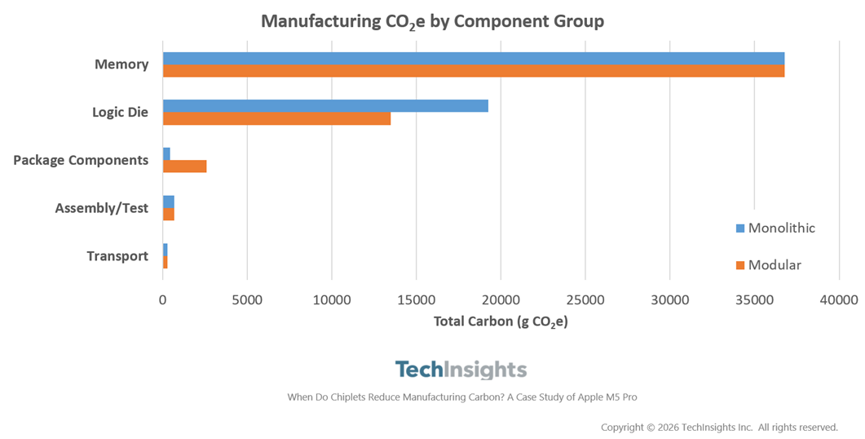

图 3：仿真模块化架构、功能等效单片裸片的制造碳排放分项拆解对比图

图 3 数据显示，功能拆分通过提升裸片良率，使先进逻辑芯片制造碳排放降低约 30%；但产品整体制造碳排放仅下降约 6%。

尽管逻辑裸片制造环节减排幅度显著，但先进封装元器件带来的新增碳消耗抵消了一部分减排收益，叠加内存、组装测试、物流环节碳排放基本不变，最终整机减排幅度被大幅压缩。

这一数据差距说明，仅依靠良率提升无法预判产品整体碳排放表现。为量化测算结果对良率参数的敏感程度，研究固定模块化架构各项参数，将单片芯片良率区间设置为 40%–95% 开展多组仿真。该敏感性实验单独剥离晶圆良率对单台合格成品碳排放的影响，同时测算出模块化与单片方案制造碳排放持平的临界良率。

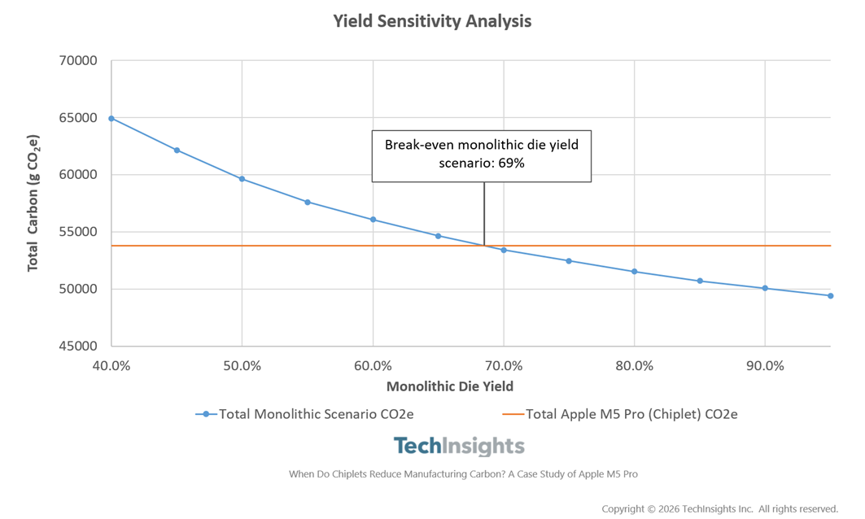

图 4：制造碳排放随单片芯片仿真良率变化曲线；两种架构统一功能范围、内存配置、先进计算硅片面积。本对比框架下，先进逻辑裸片碳排放盈亏平衡临界点对应单片良率约 69%。

良率敏感性分析表明，碳排放表现高度取决于单片替代方案的制造效率。在基准仿真良率条件下，模块化架构制造碳排放更低；随着单片芯片良率持续提升，大尺寸裸片缺陷报废带来的碳损耗会快速收窄。

本次测算得出单片临界良率约 69%：当单片良率高于该数值时，裸片拆分带来的碳减排优势基本消失；低于该阈值时，晶圆废料减少的碳节约量，足以覆盖裸片互联、封装带来的额外碳消耗。

面积优化敏感性分析

单片架构无需设计裸片互联接口、冗余逻辑与互联结构，实现同等功能所需先进制程硅片面积可能小于模块化方案。为量化该变量影响，研究将等效单片裸片面积设置为模块化方案硅面积的 70%–100% 区间，每组面积参数均重新测算对应良率与碳排放。

仿真得出面积盈亏平衡点：单片裸片面积达到模块化方案的 85% 时，两种架构制造碳排放持平。

面积占比低于 85% 时，单片方案制造碳排放更低；高于 85% 时，功能拆分带来的良率减排收益，将超过单片设计节省硅面积形成的效率优势。

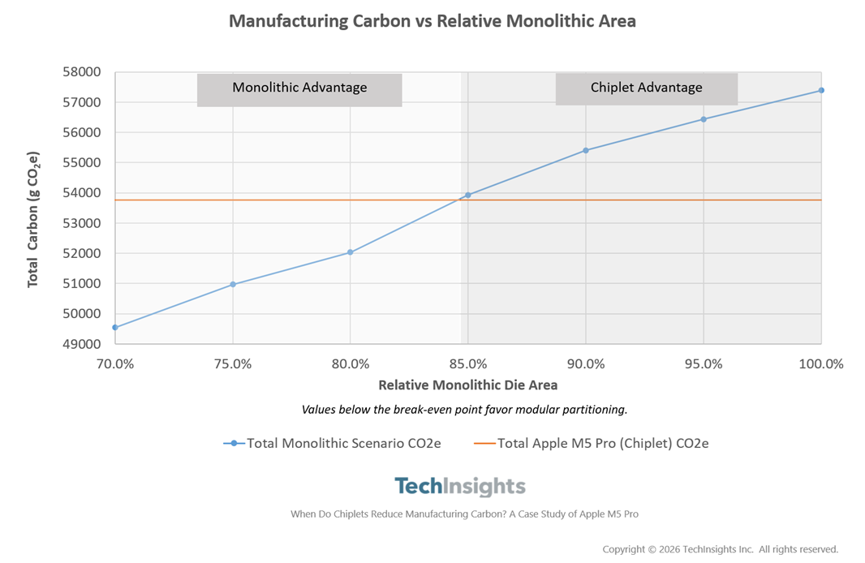

图 5：制造碳排放随单片硅片面积效率变化敏感性曲线；先进逻辑裸片碳排放盈亏平衡点对应单片面积为模块化方案的 85%。

地域敏感性分析

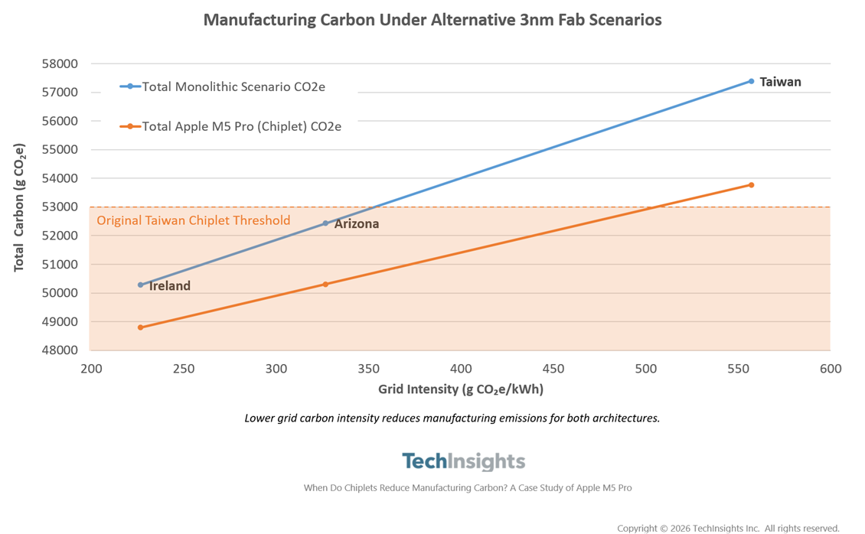

图 6：不同 3nm 晶圆制造选址场景下的制造碳排放对比。制造场地变更会同步改变两种架构的绝对碳排放量，但不会大幅改变基准对比得出的模块化相对减排优势。

晶圆制造选址会同步改变两种芯片架构的总碳足迹。晶圆工厂区位、外包封测厂选址、当地电网碳排放强度、废气处理方案、物流运输路线，都会显著影响仿真制造碳排放量。

本章节多组场景数据显示，若选用电网低碳排地区建厂，模块化、单片两种方案的碳排放均会同步下降。

但选址变化不会改变核心架构对比结论。满足以下条件时，小芯片架构更易实现制造碳减排：替代单片方案为大面积先进制程裸片、良率损耗严重；合格裸片利用率高；封装良率稳定、封装复杂度可控。

反之，若单片芯片良率较高，或同等功能可大幅缩减先进硅片使用面积，单片架构碳排放更具竞争力。

结论

在本次研究设定的全部仿真参数下，相较功能完全对等的单片芯片设计，仿真小芯片架构整体制造碳排放降低约 6%。但该减排优势不具备普适性：当单片芯片良率达到约 69%，或实现同等功能仅需模块化方案 85% 的先进硅片面积时，小芯片的碳减排优势将不复存在。

报告测算得出的各项盈亏平衡临界阈值仅适配本次研究设定参数，但核心结论具备通用性：只有当晶圆制造环节减少的废料碳排放量，超过裸片互联与封装新增的碳消耗时，小芯片架构才能降低制造端碳排放。
