机器人关节连接控制系统与真实世界,电机、减速器和承载结构被压缩进同一模组

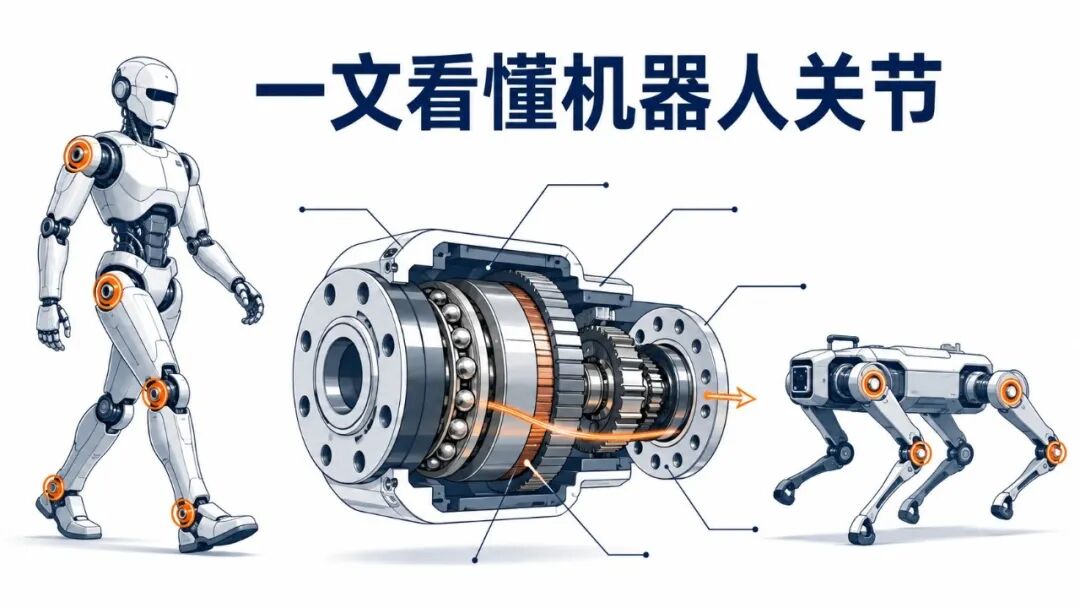

图 1|机器人关节连接控制系统与真实世界,电机、减速器和承载结构被压缩进同一模组

引子:同样是二十多个自由度,为什么有的机器人会跑,有的只能慢慢摆姿势

机器人“大脑”决定下一步做什么,关节把这个意图变成真实的力和运动。算法给出的髋关节扭矩、膝关节角度或机械臂末端轨迹,最终都要落到电机、减速器、驱动器和传感器上。关节一旦发热、空回、响应慢或扛不住冲击,再聪明的控制命令也无法让机器人站稳、抓准并长时间工作。

四足与人形机器人关节数量多、负载跨度大,关节把控制指令变成实际运动

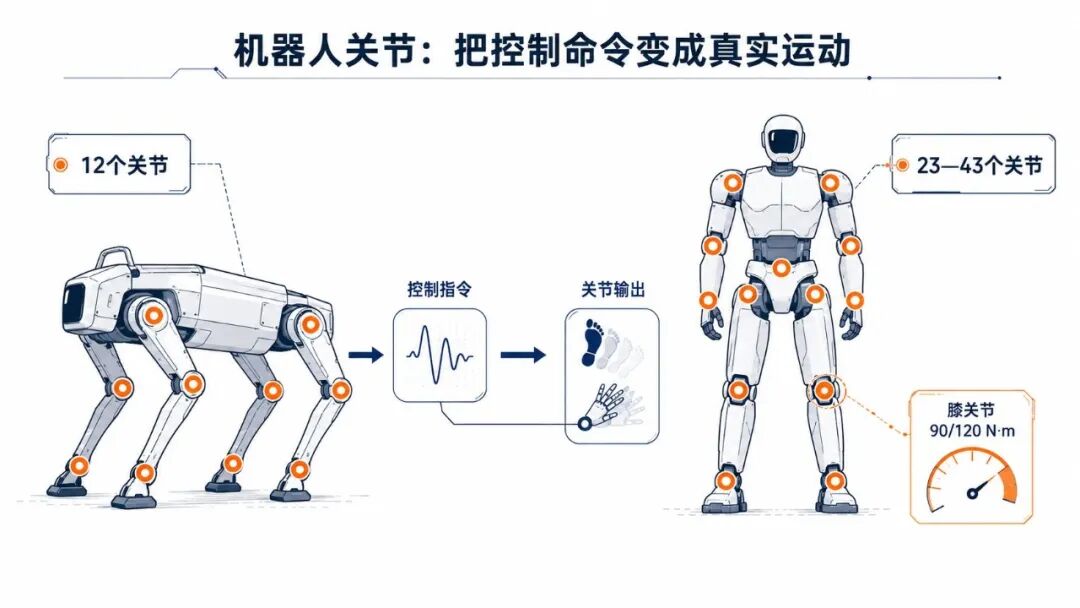

图 2|四足与人形机器人关节数量多、负载跨度大,关节把控制指令变成实际运动

一台四足机器人通常仅腿部就有12个主动关节。宇树Go2配置12个关节电机,最大一档关节峰值扭矩约45牛·米;人形机器人关节更多,宇树G1按配置拥有23—43个关节电机,膝关节最大一档峰值扭矩为90或120牛·米,并采用双编码器与局部风冷。[1][2]这些数字说明,关节不是普通电机的简单复制:同一台机器人内部需要多种尺寸和负载等级,还要同时解决承重、动态、精度、散热、通信与安全。

工信部在《人形机器人创新发展指导意见》中,把高力矩密度减速器、高功率密度电机和伺服驱动器融合而成的电驱动执行器列为重点攻关方向。[3]重点在“融合”:参数各自漂亮的零件装到一起,未必能得到好关节。机械、电磁、热、传感和控制必须在同一个系统边界内协调。

一、关节为什么决定机器人本体的上限

1. 关节既是肌肉,也是局部神经和承重骨架

人体关节主要负责连接骨骼,肌肉通过肌腱在关节两侧施力。机器人通常把更多功能压缩到一个模组里:电机产生力矩,传动机构改变转速和力矩,轴承承担外部载荷,编码器测量角度,驱动器闭环控制电流,制动器在断电时保持姿态,结构件同时负责安装和散热。

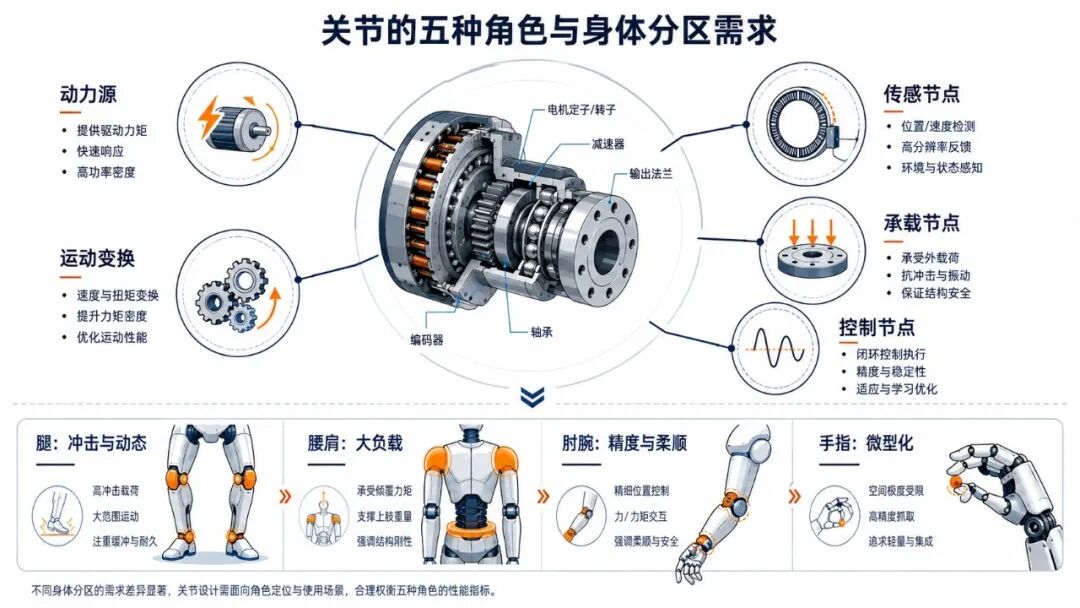

关节同时承担动力、传动、感知、承载和控制,不同身体部位的性能侧重并不相同

图 3|关节同时承担动力、传动、感知、承载和控制,不同身体部位的性能侧重并不相同

因此,机器人关节至少承担五种角色:

  • 动力源:把电能转成机械能;
  • 运动变换器:把电机的高速小力矩变成关节需要的低速大力矩,或把旋转变成直线运动;
  • 传感节点:测量电机侧与输出侧位置、速度、温度,有些还直接测量扭矩;
  • 承载节点:承受径向力、轴向力、倾覆力矩和落地冲击;
  • 控制节点:执行电流、速度、位置、扭矩或阻抗控制,并与整机控制器通信。

只看“峰值扭矩”会漏掉大部分工程问题。连续搬运要看额定扭矩和散热,跑跳要看峰值扭矩、峰值功率、输出速度和冲击余量;安全接触人还涉及反驱性、力控带宽与故障响应。到了批量交付阶段,一致性、寿命、装配良率和测试成本又会成为硬约束。

2. 腿、腰、手臂和手指要的不是同一种关节

髋、膝、踝等腿部关节要承担机体重量和地面冲击,追求高扭矩密度、高动态和低输出惯量。机器人脚每次落地都会给齿轮、轴承和壳体一个短时冲击,关节还要在百毫秒量级内改变地面作用力。

腰部和肩部关节往往需要较大的倾覆承载能力。腰部支撑上半身,肩部则要在手臂伸长时对抗较长力臂;同样的末端负载,手臂越长,肩部所需扭矩越大。

肘、腕和机械臂关节更强调轨迹精度、低回差、低转矩波动和柔顺控制。重量也很关键:上臂末端每增加一公斤,都会继续放大肩部和腰部负担。

灵巧手关节的难点转向微型化。狭小空间内要布置电机、齿轮、腱绳、传感器和走线,单关节扭矩较小,但自由度多、零件数量大,装配与可靠性同样困难。

因此,一款通用关节很难覆盖整台机器人。较成熟的本体会建立关节谱系,用少数几个外径和扭矩平台覆盖不同部位,同时共用驱动协议、编码器接口和装配基准,避免零件种类失控。

不同部位的选型虽然不同,底层过程却一致:控制器下达目标,电能经过电机和传动变成机械输出,传感器再把实际状态送回控制器。关节性能的第一层约束,就在能量传递与信息反馈这两条链路中。

二、从控制指令到输出力矩:关节内部有两条链

以常见的电驱旋转关节为例,能量与信息沿两条链路流动:

能量链:电池或直流母线 → 功率器件 → 电机绕组 → 转子 → 减速器 → 输出法兰 → 机器人连杆。

信息链:整机控制器 → 关节目标值 → 电流/速度/位置闭环 → 电机侧和输出侧编码器 → 状态回传;温度、母线电压、故障码和扭矩信号则构成保护闭环。

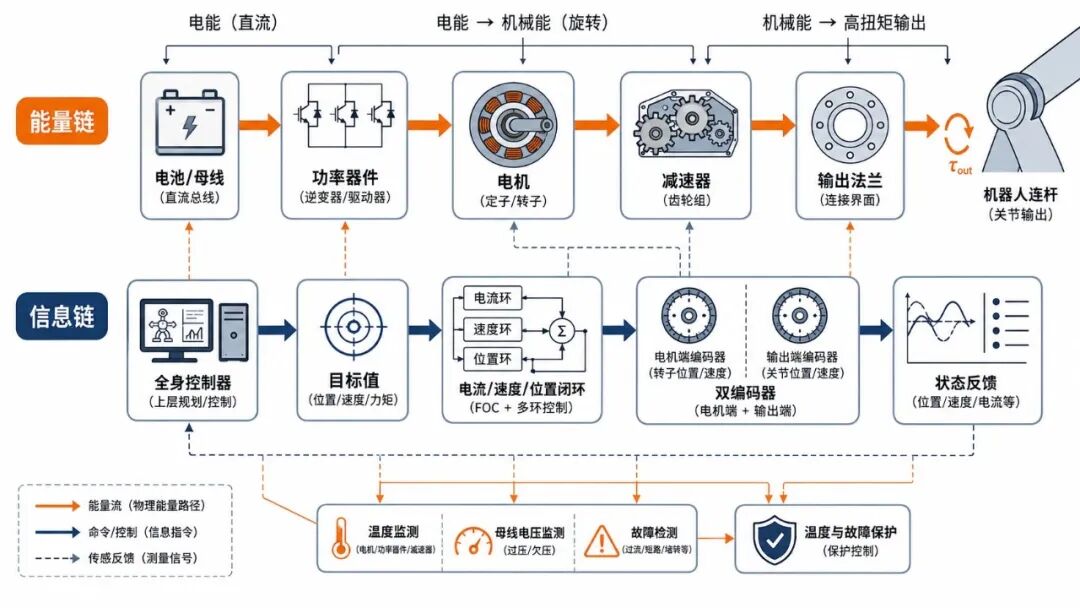

关节内部同时存在能量链和信息闭环,二者共同决定输出力矩与故障响应

图 4|关节内部同时存在能量链和信息闭环,二者共同决定输出力矩与故障响应

电机机械输出功率满足:

数学公式

理想减速器把速度降低 公式 倍、把扭矩放大 公式 倍。考虑效率后,可近似写成:

数学公式

其中,公式 为减速比,公式 为当时转速、扭矩、温度和润滑条件下的传动效率。它不是一个永远不变的常数。

减速比增大可以用较小电机得到较大输出扭矩,却会降低最高输出速度,放大齿槽转矩、摩擦和回差对输出的影响。电机转子惯量折算到输出侧还近似按 公式 放大:

数学公式

这就是高减速比关节常显得“硬、重、不易反推”的原因之一。反过来,低减速比让机器人更容易感知碰撞、回收落地能量和实现高带宽力控,但电机必须自己提供更高的扭矩,体积、电流和散热压力都会上升。

减速比的选择会同时改变输出扭矩、速度、反射惯量和热负担。能量链上的每次“增益”都会增加新的约束,信息链则负责测量这些变化,并把偏差送回控制器。落到硬件上,两条链对应一组功能不同、边界又相互交叉的部件。

三、沿着两条链,拆开一个完整关节模组

能量链上的电机、传动、轴承和输出法兰负责做功与承载;信息链上的编码器、力矩传感器和驱动器负责测量与闭环。制动器、壳体、密封和润滑跨在两条链之间,既影响安全与结构,也影响热和控制。按这个边界拆分,关节模组可以归纳为下表中的八类子系统。

子系统
主要作用
常见形式
核心难点
电机
电能转机械能
无框永磁同步电机、内转子或外转子无刷电机
扭矩密度、铜耗、齿槽转矩、过载与散热
传动
降速增矩或旋转—直线变换
谐波、RV/摆线、行星齿轮、滚珠/行星滚柱丝杠
回差、刚度、效率、寿命、冲击与一致性
编码器
测角度和速度
磁编码器、光编码器、电感编码器、旋变
分辨率不等于精度;抗磁、抗污、安装偏心与时延
力矩/力传感器
测量输出负载
应变片、磁弹性、弹性元件位移、六维力传感器
温漂、迟滞、交叉耦合、过载保护和标定
驱动器
产生三相电流并闭环控制
MOSFET/IGBT功率级、MCU、栅极驱动与通信
电流采样、FOC、EMC、再生能量、保护与实时性
轴承
支撑输出和保持几何精度
交叉滚子、角接触、深沟球、薄壁轴承
预紧、摩擦、倾覆力矩、寿命与装配变形
制动器
断电保持或安全锁止
失电制动电磁抱闸
单位体积保持力矩、释放间隙、热与噪声
壳体、密封与润滑
定位、承载、导热和环境防护
铝合金壳体、密封圈、润滑脂、灌封
同轴度、轻量化、IP防护、热路径和可维修性

市场上所谓“三合一”“四合一”没有统一口径。有的只集成电机、减速器和驱动器,有的再加入编码器。可直接安装的模组通常还需要输出轴承、壳体、温度传感器、连接器和固件。比较产品时,第一步是画清系统边界。

系统边界明确后,部件参数才有可比性。在多数电驱关节中,电机决定原始转矩、转速与热负荷,减速器负责用速度换取力矩,同时引入弹性、摩擦和寿命约束。两者对整机性能、尺寸和成本最敏感,也是部件分析的重点。

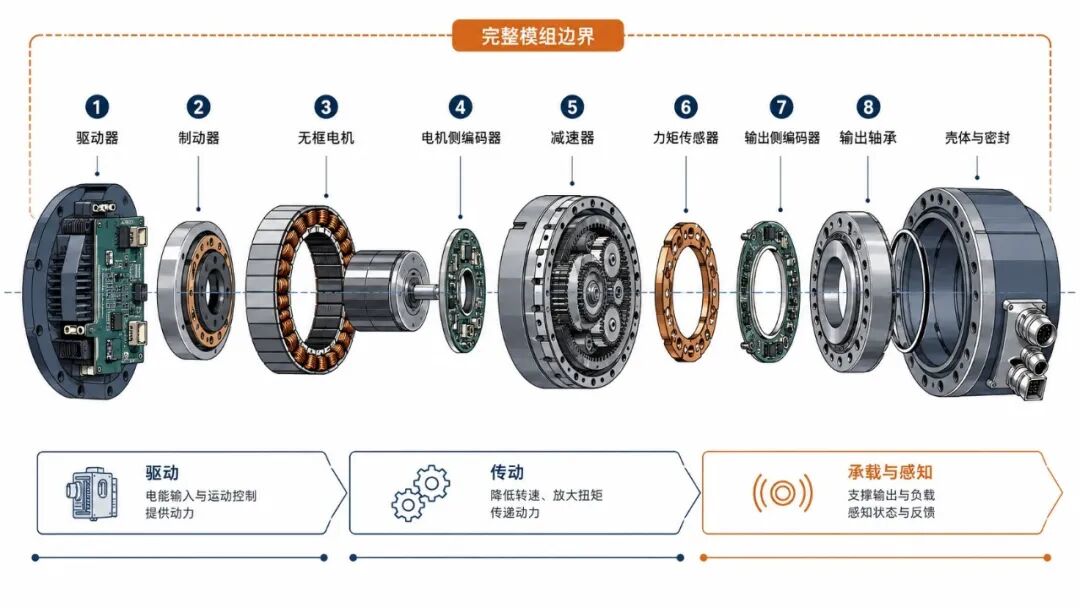

完整关节模组通常包含驱动、制动、电机、减速器、传感器、轴承、壳体与密封

图 5|完整关节模组通常包含驱动、制动、电机、减速器、传感器、轴承、壳体与密封

四、电机:扭矩、速度和发热从这里开始

1. 机器人关节为什么偏爱永磁同步电机

现代电驱机器人关节普遍使用永磁同步电机(PMSM),产品名称中也常见无刷直流电机(BLDC)。两者的波形设计和控制表述有所差异,基本过程都是定子绕组产生旋转磁场,永磁转子跟随磁场旋转。TQ-RoboDrive的无框伺服套件明确归类为PMSM。[4]

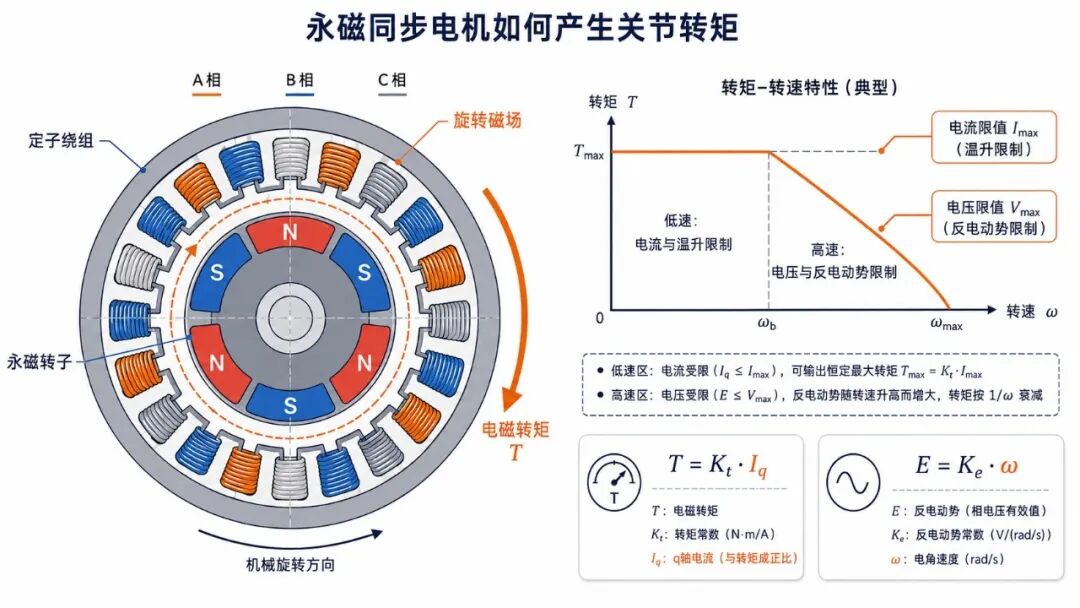

永磁同步电机在低速区主要受电流和温升限制,高速区还受电压与反电动势约束

图 6|永磁同步电机在低速区主要受电流和温升限制,高速区还受电压与反电动势约束

在未进入明显磁饱和的工作区间,电机转矩可以近似写成:

数学公式

公式 是转矩常数,公式 是产生转矩的电流分量。转速上升时,反电动势随之增加:

数学公式

当反电动势逼近母线可用电压,电机继续升速或维持大电流的能力就会下降,需要进入弱磁区。关节因此不存在一个同时覆盖所有转速的“最大扭矩”:低速区常受电流与温升限制,高速区还受电压和反电动势限制。

2. 无框力矩电机不是缺了外壳的普通电机

无框电机通常只交付定子和转子,直接嵌入客户的关节壳体与轴系。省掉重复的电机外壳、轴和轴承后,关节可以更短、更轻,并留出中空走线空间;代价是电机供应商的一部分工作转移给关节设计者。

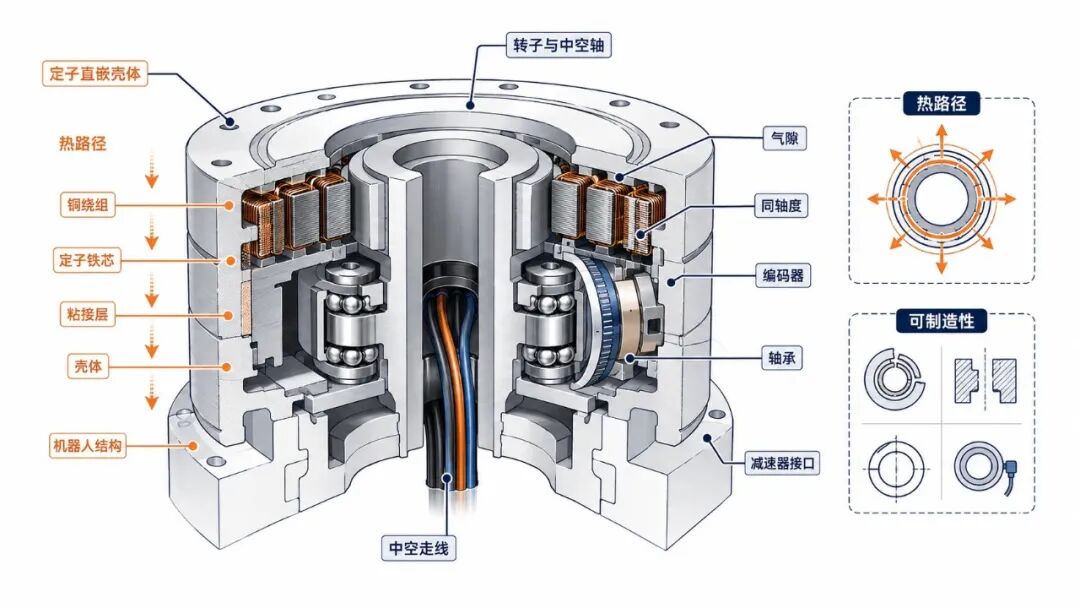

无框电机直接集成进关节壳体,气隙、同轴度、中空走线和热路径成为系统设计的一部分

图 7|无框电机直接集成进关节壳体,气隙、同轴度、中空走线和热路径成为系统设计的一部分

定子压入或粘接壳体后,气隙、圆度、同轴度、胶层厚度都会影响性能。转子磁钢要承受高速离心力和反复热循环,壳体还必须把绕组热量传到外表面。Kollmorgen在无框电机集成指南中把壳体导热、热传感、编码器、轴承、制动器和可制造性都列为完整执行器的设计事项。[5]

机器人关节常采用“大直径、短轴向”的扁平电机。电磁转矩与气隙处的切向力和作用半径有关;在相似电磁负荷下,增大直径通常比单纯增加轴向长度更有利于转矩。Kollmorgen给出的工程表述是:无框电机转矩大致随电机长度成正比、随力臂平方变化。[6]但直径增大也会提高转子惯量、占用横向空间,并让薄壁结构的加工与装配更难。

3. 峰值扭矩容易做,连续扭矩更难

绕组主要铜耗为:

数学公式

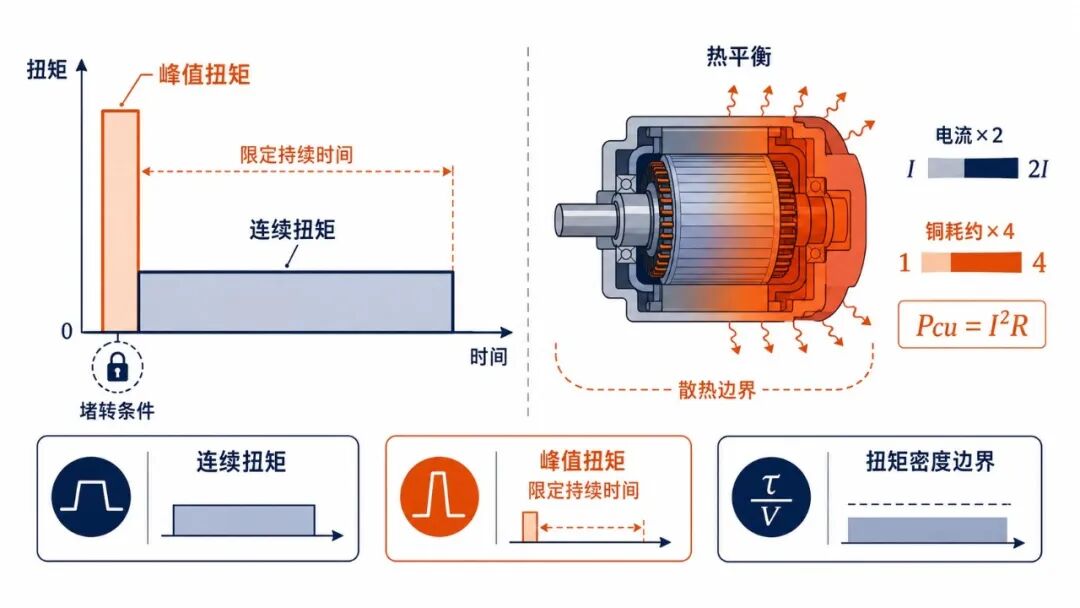

峰值扭矩依靠热容量短时维持,连续扭矩则取决于热平衡和明确的散热边界

图 8|峰值扭矩依靠热容量短时维持,连续扭矩则取决于热平衡和明确的散热边界

电流翻倍,铜耗近似变为四倍。电机可以依靠热容量承受几秒钟的峰值电流,却不能无限期持续。温度上升还会增加绕组电阻,使铜耗进一步增大;磁钢在高温下会退磁,绝缘、胶黏剂、润滑脂、编码器和功率器件也各有温度上限。

因此,产品参数至少要区分:

  • 额定/连续扭矩:在指定环境、安装方式和散热条件下长期输出;
  • 峰值扭矩:在限定电流、初始温度和持续时间下短时输出;
  • 堵转扭矩:转速为零时的能力,不能代表运动过程中的持续性能;
  • 扭矩密度:必须说明分子是连续还是峰值扭矩,分母是裸电机还是完整模组质量。

同一款关节装在铝制大腿内侧,与孤立地放在空气中测试,连续能力可能完全不同。灵足时代2026年产品资料直接按铝制散热板尺寸给出不同额定扭矩。[7]额定值属于“产品+边界条件”,不是脱离场景的材料常数。

4. 电机设计要同时优化性能和量产一致性

高性能关节电机的难点包括:

  1. 电磁设计:槽极组合、磁钢牌号、气隙、叠片材料和绕组匝数共同决定转矩常数、反电动势、铁耗和高速能力;
  2. 绕组工艺:更高槽满率可以提高铜利用率,但绝缘、端部长度、浸漆或灌封、自动化绕线难度也会上升;
  3. 转矩波动:齿槽转矩和电流谐波会变成低速爬行、振动、噪声和力控扰动;
  4. 热设计:热量要从铜线跨过绝缘和灌封材料到铁芯、壳体,再传到空气或机器人结构;
  5. 高速机械安全:磁钢固定、转子套筒、动平衡和轴系临界转速必须与最高转速匹配;
  6. 量产一致性:磁钢性能、绕组电阻、气隙与位置传感器零位的离散,会迫使驱动器逐台标定。

国内厂商已经具备关节电机开发基础。汇川技术在2025年年报中称,其已完成无框力矩电机、低压高功率伺服驱动器、关节模组、行星滚柱丝杠与编码器等第一代产品开发和交付,并披露无框力矩电机扭矩密度超过38牛·米/千克。[8]这个指标不能代替整套关节的验证,连续温升、低速波动、寿命和多批次一致性仍要分别测试。

电机给出原始转矩、转速和热负荷,但机器人腿部和机械臂大多需要低速大扭矩,电机输出还要经过传动机构重新分配。减速器因而成为第二个核心:它放大力矩,也把误差、摩擦和寿命问题带入输出端。

五、减速器:力矩放大器,也是误差、摩擦和寿命的集中地

1. 谐波减速器:小体积内实现大速比

谐波减速器的通用名称是应变波齿轮,主要由三部分组成:

  • 波发生器:椭圆凸轮和薄壁柔性轴承,通常连接电机输入;
  • 柔轮:带外齿的薄壁杯形零件,被波发生器撑成椭圆;
  • 刚轮:带内齿的刚性环,通常固定在壳体上。

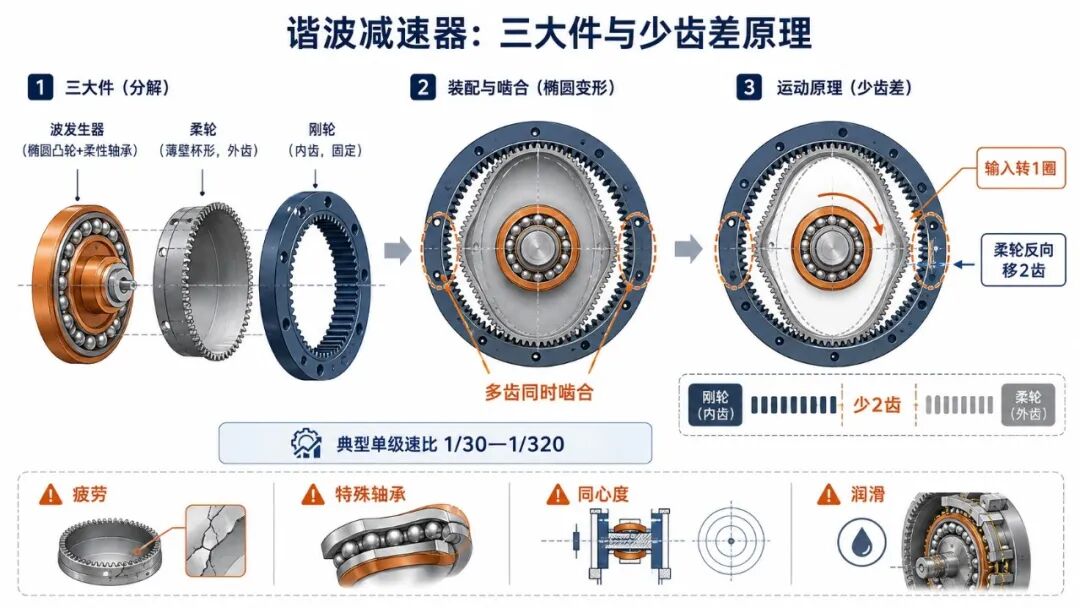

波发生器使柔轮椭圆变形并与刚轮多齿啮合,少齿差形成单级大减速比

图 9|波发生器使柔轮椭圆变形并与刚轮多齿啮合,少齿差形成单级大减速比

柔轮一般比刚轮少两个齿。波发生器每转一周,啮合区随椭圆长轴转动,柔轮相对刚轮反向移动两个齿,由此在单级同轴结构中得到较大减速比。Harmonic Drive Systems公布的典型单级速比范围为1/30—1/320,并强调其多齿同时啮合、接近零回差、体积小和质量轻。[9]

谐波方案适合肩、肘、腕和协作机械臂等需要紧凑、高速比与高定位精度的位置。但它不是“零误差”。工程上还要区分齿侧间隙、弹性造成的丢失运动、传动误差、扭转刚度和重复定位精度。

最难制造的是反复弹性变形的柔轮及其齿形。材料纯净度、热处理、薄壁加工、齿面精度和残余应力共同影响疲劳寿命;柔性轴承也承受非标准的周期变形。装配偏心、输入轴倾斜、壳体变形和润滑脂分布会破坏理论啮合状态。Harmonic Drive的安装指南要求波发生器与刚轮保持同心,三大部件还按配套组进行匹配。[10]

2. RV与摆线减速器:用刚度和抗冲击换取重量与复杂度

工业机器人中常见的RV减速器通常先由渐开线齿轮完成一级减速,再用偏心轴带动摆线轮,与针齿壳多齿啮合完成第二级减速。多个摆线轮相位错开,可以平衡载荷并降低振动。

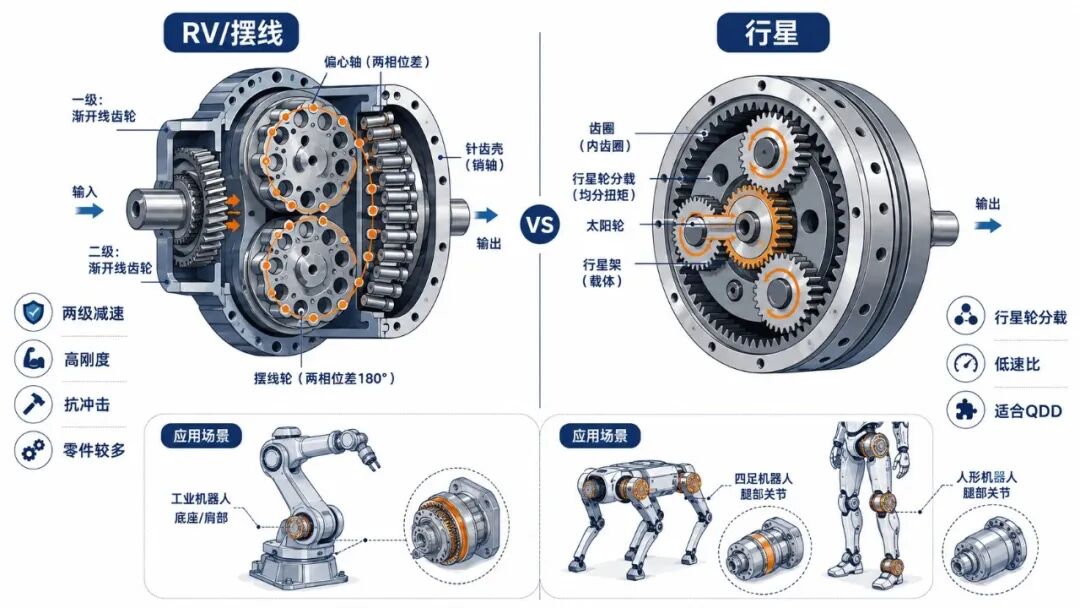

RV/摆线方案强调刚度与抗冲击,行星方案更利于低速比、高效率和准直驱集成

图 10|RV/摆线方案强调刚度与抗冲击,行星方案更利于低速比、高效率和准直驱集成

这种路线刚度高、过载能力强、寿命长,适合工业机器人基座、肩部等中大负载轴。Nabtesco称其在中大型工业机器人关节用精密减速器市场约占全球60%,其RV产品累计产量已超过1400万台。[11][12]长期的大批量使用记录,比单次样机测试更能说明成熟度。

传统RV结构的代价是零件多、轴向长度与重量较大,小型化并不天然占优。摆线齿形、针齿、偏心轴、轴承预紧和多件配对的加工装配误差,会影响传动误差、振动和启动力矩。面对协作机器人和人形机器人较小关节,Nabtesco在2025年才进一步扩展RVmini、应变波与小型摆线产品谱系,并明确把20千克以下负载的协作机器人和人形机器人列为开拓方向。[12][13]这说明传统工业机器人强项并不会自动迁移到所有人形关节。

3. 行星减速器:机器狗和准直驱关节常用的路线

行星齿轮由太阳轮、行星轮、内齿圈和行星架组成。多个行星轮分担载荷,结构同轴、效率较高,也适合做成中空或直接嵌入电机转子。单级减速比通常不如谐波高,却更适合5—10左右的低速比准直驱设计。

MIT Cheetah系列把高转矩密度电机与单级低减速比行星机构结合,用较好的反驱性和较低传动损失换取高带宽力控。Mini Cheetah的公开介绍中,每个关节包含电机、控制器、6∶1齿轮组和位置传感器。[14]今天多家四足和人形机器人供应商的准直驱模组沿用了相近思路。

行星机构也有自己的难点:多个行星轮要均匀分载,太阳轮、行星架和内齿圈的同轴度直接影响噪声与寿命;小模数齿轮在冲击下容易点蚀、断齿或让轴承先失效。低减速比还把压力转移给电机和功率电子——若电机转矩密度不够,关节只能增大直径或提高电流。

4. 直驱、准直驱与高减速比没有绝对赢家

路线
典型减速特征
优点
代价
常见场景
直接驱动
无减速器或接近1∶1
零齿轮回差、反驱性好、控制直接
电机大、电流高,持续散热压力大
云台、部分轻载关节和特殊实验平台
准直驱QDD
低速比行星/摆线,常为个位数至十几
高动态、易反驱、可电流估算力矩
依赖高转矩密度电机,输出精度与承载需权衡
机器狗、人形机器人腿部、外骨骼
高减速比精密驱动
谐波、RV等,数十至数百速比
紧凑大扭矩、保持能力和定位精度好
摩擦、反射惯量、弹性与效率影响力控
工业机械臂、协作臂、人形上肢与腰部
串联弹性SEA
刚性驱动链中加入已知刚度弹簧
可通过弹簧形变量测力,吸收冲击、改善物理柔顺
增加体积和控制阶次,刚度与带宽互相制约
四足、外骨骼、人机接触和研究平台

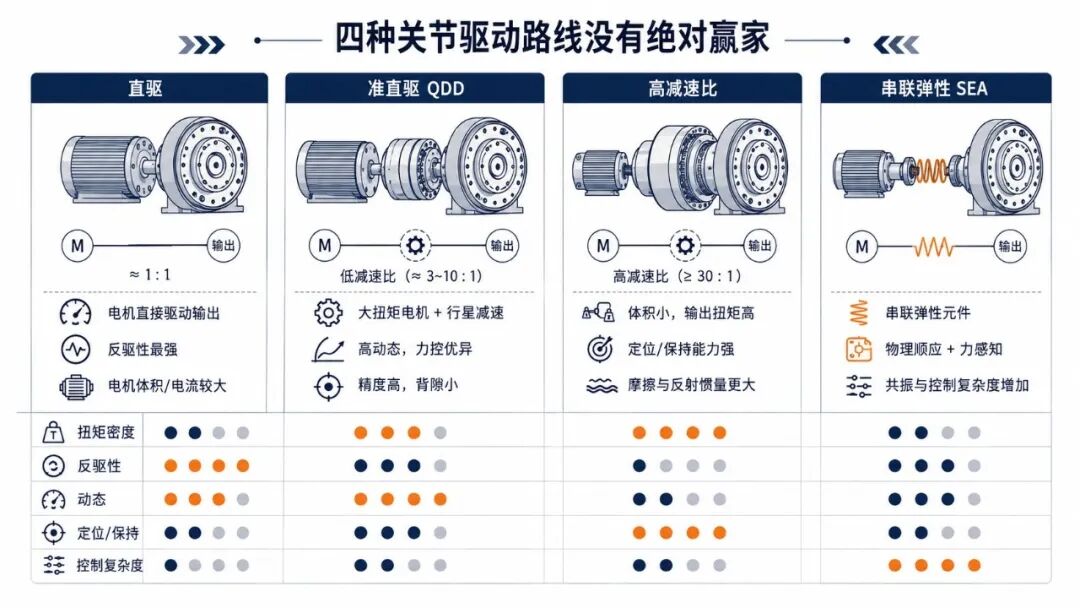

直驱、准直驱、高减速比和串联弹性路线各有优势,选择取决于具体任务与负载谱

图 11|直驱、准直驱、高减速比和串联弹性路线各有优势,选择取决于具体任务与负载谱

串联弹性执行器的基本关系是:

数学公式

测出弹性元件两端角度差并知道刚度 公式,即可估算传递扭矩。它把冲击和测力问题转化为弹性变形,却也引入共振、相位滞后和弹簧疲劳。相关研究表明,SEA可以改善物理交互与扭矩控制,但控制稳定性和带宽设计本身就是独立课题。[15]

5. 直线关节:丝杠把旋转变成推力

部分人形机器人髋、膝、踝采用电动缸或直线执行器。电机经减速后带动滚珠丝杠或行星滚柱丝杠,将旋转变成螺母的直线位移。近似关系为:

数学公式

公式 为导程。导程越小,在相同电机扭矩下推力越大,但线速度下降。

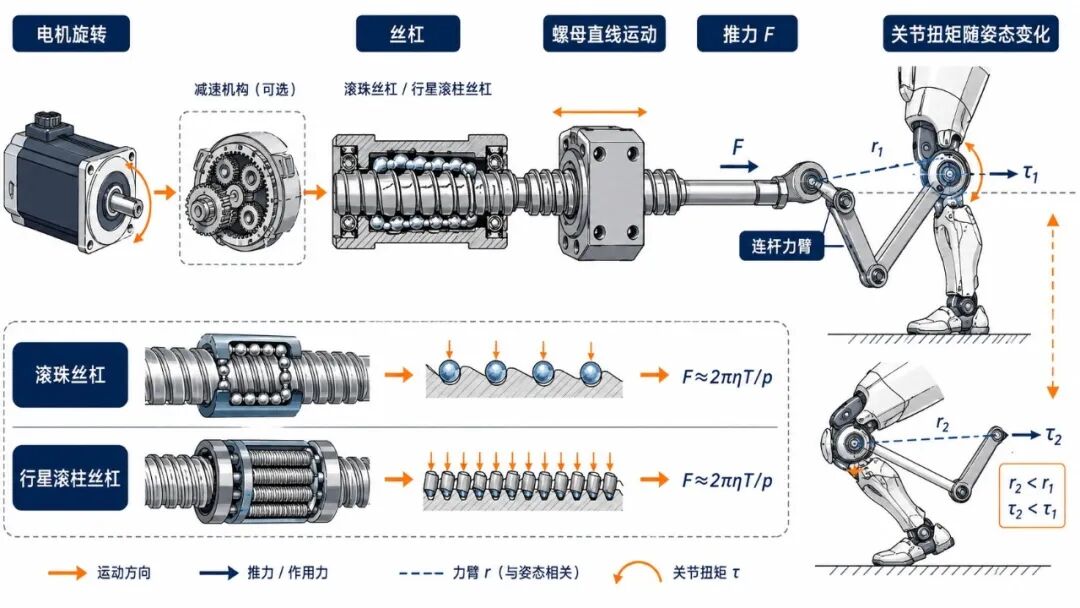

丝杠把电机旋转变为直线推力,推力再经连杆转化为随姿态变化的关节扭矩

图 12|丝杠把电机旋转变为直线推力,推力再经连杆转化为随姿态变化的关节扭矩

滚珠丝杠产业成熟、效率较高;行星滚柱丝杠通过多根螺纹滚柱分担载荷,适合高推力和高冲击,却对螺纹加工、热处理、装配预紧、润滑与批量一致性要求更高。直线关节还会改变腿部几何:执行器推力要通过连杆转换为关节扭矩,力臂随姿态变化,不能把最大推力直接等同于最大关节扭矩。

无论采用谐波、RV、行星还是丝杠,传动机构都只完成运动和力的变换。传动产生的弹性、摩擦、回差与温升,还需要被测量、控制和承载。这部分任务落到编码器、力矩传感器、驱动器、轴承和壳体上。

六、把输出变得可测、可控、可承载

1. 双编码器为什么越来越常见

电机侧编码器用于换相和高速闭环,输出侧编码器直接测量关节角度。只测电机侧,再用减速比推算输出角,会把齿轮弹性、回差与传动误差一起当成真实关节位置;加入输出侧编码器后,可以观察两侧偏差,改善绝对位置和扭矩估算。

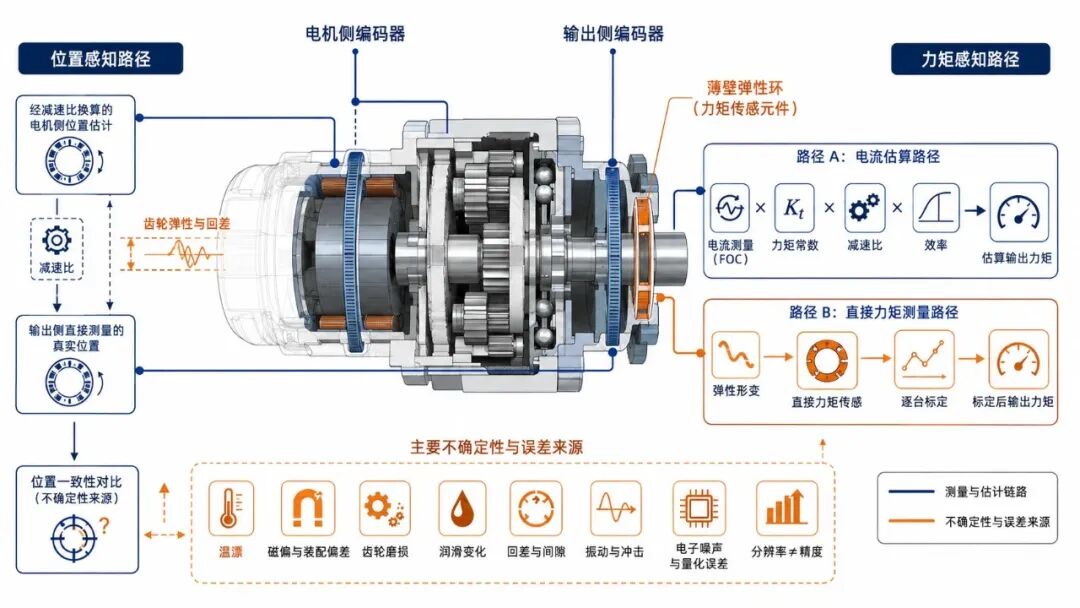

双编码器跨越减速器观察位置偏差,电流估算与直接力矩传感则覆盖不同的测力边界

图 13|双编码器跨越减速器观察位置偏差,电流估算与直接力矩传感则覆盖不同的测力边界

但“14位”“20位”首先表示数字分辨率,不自动等于绝对精度。磁编码器容易受磁钢、相电流和安装偏心影响;光编码器精度高,却对污物、冲击和安装空间更敏感;电感编码器与旋变抗污染和温度能力较好,但解算电路和标定复杂。双编码器还会增加成本、走线、时钟同步与故障诊断工作。

2. 力矩传感器和电流估算各有边界

电机电流乘以转矩常数,再考虑减速比和效率,可以估算输出扭矩。低减速比、高反驱性的QDD关节常采用这种方案,成本低、带宽高;但摩擦、齿轮效率、磁饱和、温度和参数漂移都会形成误差。

直接力矩传感器通常让弹性体产生微小应变,再由应变片或其他原理读出。它能越过部分传动误差直接观察输出,却对温漂、粘贴工艺、放大电路噪声、横向载荷耦合和过载保护极为敏感。工程上还要逐台标定零点、灵敏度与温度补偿。

3. 驱动器是关节的“局部小脑”

驱动器通过功率MOSFET把直流母线转换成三相电流,通常采用磁场定向控制(FOC)。典型闭环由快到慢依次为电流环、速度环和位置环;扭矩或阻抗模式则把整机控制器的力学目标下发到关节。

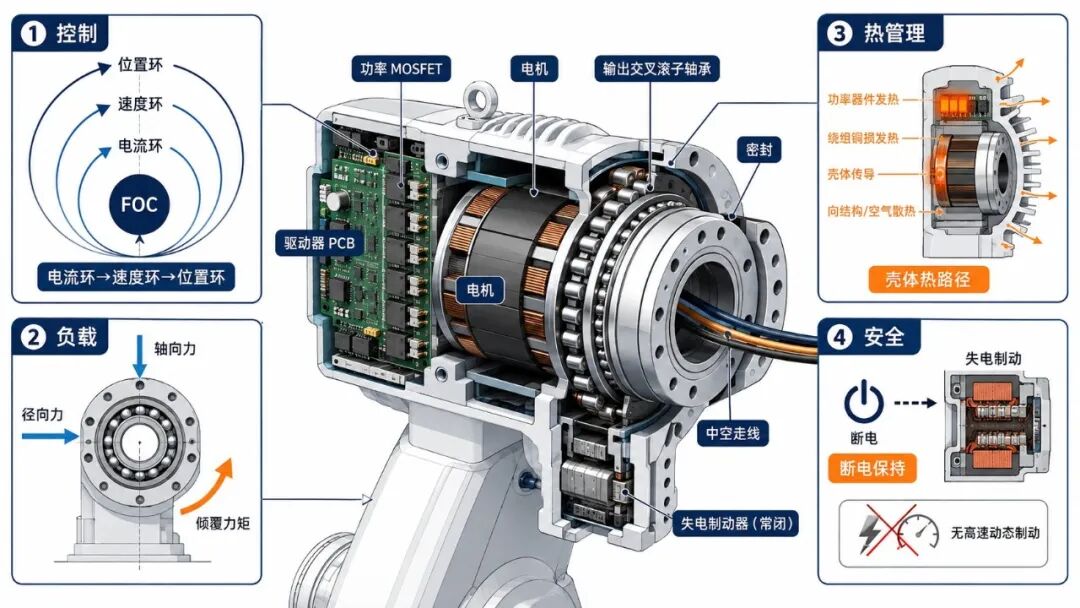

驱动闭环、复合载荷、壳体散热和失电制动需要在同一关节空间内协同设计

图 14|驱动闭环、复合载荷、壳体散热和失电制动需要在同一关节空间内协同设计

难点不只在算法:

  • 相电流的偏置和采样时刻会直接造成扭矩误差;
  • 高频开关带来电磁干扰,影响编码器和通信;
  • 多关节同时制动会向母线回灌能量,需要电池吸收、制动电阻或能量管理;
  • CAN、EtherCAT等总线要处理同步、带宽、拓扑和故障隔离;
  • 过流、过压、欠压、过温、编码器丢失和通信中断必须在可控时间内进入安全状态。

把驱动器塞入关节可减少线束、提高模块化,却把功率器件的热量和电机、制动器放到同一小空间。把驱动器集中放在躯干则有利于散热和维护,但粗电机线束增多,电磁兼容和整机布线变难。

4. 轴承和壳体决定参数能否落地

减速器负责传递扭矩,却不一定能独自承受连杆施加的径向、轴向和倾覆载荷。交叉滚子轴承能在紧凑空间内承受复合载荷,常用于关节输出端;其摩擦与刚度高度依赖预紧和装配座变形。

壳体既是承载件,也是电机散热器和所有零件的几何基准。减薄壳体可以降重,却可能在拧紧螺栓后失圆,破坏轴承预紧与齿轮同心;加厚又会增加远端质量。中空走线、密封圈、连接器、限位与可维护空间进一步争夺同一截面。

制动器也不能被当成普通摩擦片。机器人断电后,腰、肩或膝关节可能在重力下坠落;失电制动器需要在无电状态保持,但不宜被当成每次高速停车的动态刹车,否则磨损与发热会迅速累积。

把这些部件放回同一个模组,关节的功能闭环才算完整:电机和减速器提供物理输出,传感器和驱动器让输出可观测、可调节,轴承、壳体、制动与散热保证它能在载荷和故障条件下工作。它们共用体积、质量和热预算,组合之后必然相互影响。

七、好零件装在一起,不一定得到好关节

1. 机械、电磁、热和控制互相“打架”

提高减速比可以减小电机,却增加反射惯量与摩擦;增大电机直径能提高转矩,却增加转子惯量和横向尺寸;提高轴承预紧能增加刚度,却提高摩擦和温升;密封等级越高,防尘防水越好,散热和启动力矩可能越差。

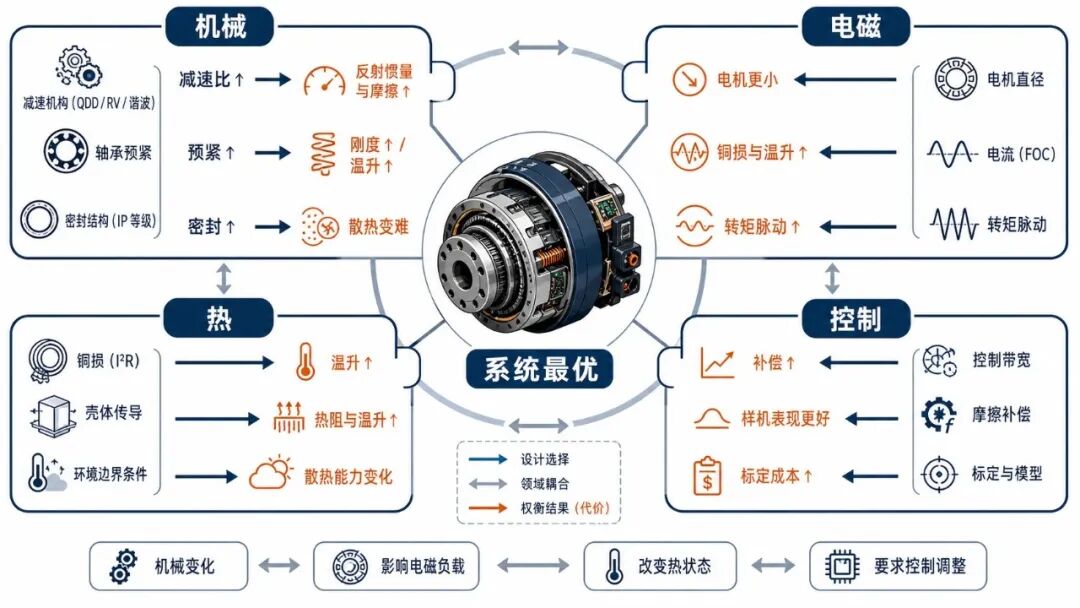

机械、电磁、热与控制相互耦合,孤立优化单个参数往往会把代价转移到其他环节

图 15|机械、电磁、热与控制相互耦合,孤立优化单个参数往往会把代价转移到其他环节

控制器也无法无条件修正机械问题。软件可以补偿重复性的传动误差、摩擦和齿槽转矩,却难以补偿随机磨损、温漂、松动和冲击造成的永久变形。越依赖复杂补偿,量产时逐台辨识和标定的成本越高。

2. 跑一次、跑一小时和跑一年是三种成熟度

实验室演示主要证明峰值能力和控制可行;连续作业要求稳定温升和母线能量管理;工业应用还要经历灰尘、液体、振动、碰撞、线缆弯折、润滑老化和维护人员误操作。

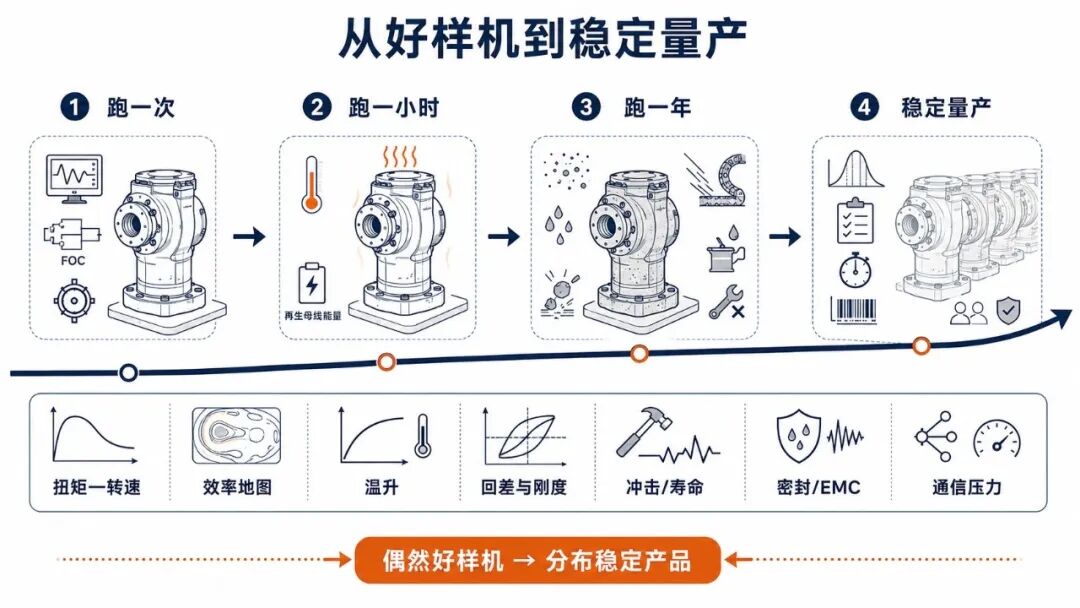

关节成熟度要从一次演示走向连续运行、长期环境验证,最后落实为分布稳定的量产产品

图 16|关节成熟度要从一次演示走向连续运行、长期环境验证,最后落实为分布稳定的量产产品

关节寿命不能只写一个“小时数”。谐波柔轮、齿轮齿面、轴承、制动器、密封圈和电解电容各有不同失效模式。动作谱改变后,寿命也会明显变化:搬箱子的肩关节与跑步的膝关节即便峰值扭矩相同,载荷频率、冲击和反转次数也不同。

3. 量产难点是把偶然的好样机变成分布稳定的产品

批量生产需要控制电机反电动势、绕组电阻、减速器启动力矩、回差、编码器零位、轴承预紧和传感器温漂的统计分布。单台调到最好不等于产线能力;合格率、测试节拍、可追溯数据和供应商变更管理,才决定交付成本。

关节模组通常还需要端到端测试:空载噪声、扭矩—转速曲线、热平衡、效率地图、回差与刚度、反驱力矩、冲击、振动、寿命、密封、EMC和通信压力。没有统一边界条件时,不同厂商参数很难直接横向比较。

这些测试项目也规定了参数表应该怎样读。额定扭矩要对应散热条件,峰值扭矩要对应持续时间,精度要区分编码器分辨率与输出误差,寿命则必须绑定真实动作谱。脱离测试边界的单个数字,无法支撑选型。

八、从系统耦合回到选型:怎样读懂参数表

前面的系统分析说明,参数表不是零件能力的简单清单,而是设计边界和测试条件的压缩表达。读表时应先确认产品边界,再把连续能力、动态能力、精度、效率和环境适应性放回实际任务。

指标
它回答的问题
常见误读
额定扭矩
指定散热与环境下能否长期工作
把峰值扭矩当额定扭矩
峰值扭矩及持续时间
能否起跳、抗冲击或短时搬起重物
只给峰值,不给初始温度和持续时间
额定/最高转速
能否满足步态和末端速度
忽略高转速下可用扭矩下降
峰值功率
能否在高速同时输出扭矩
用最大扭矩乘最大转速,二者往往不能同时出现
扭矩/功率密度
单位质量的输出能力
混用裸电机、减速器和完整模组质量
效率地图
续航与热从哪里损失
只引用最佳效率点
反驱力矩
外力能否推动关节
与“零回差”混为一谈
回差、丢失运动、传动误差
换向和定位时会偏多少
只看编码器分辨率
扭转刚度
负载变化时会扭多少
认为刚度越高一定越好
控制带宽与时延
力矩能多快、多准地跟随命令
不说明总线周期、滤波与负载条件
寿命与冲击载荷
能否长期工作和承受跌落
用无负载连续旋转代替真实动作谱
IP、温度、EMC与功能安全
能否进入真实工作环境
把实验室样机参数当工业等级

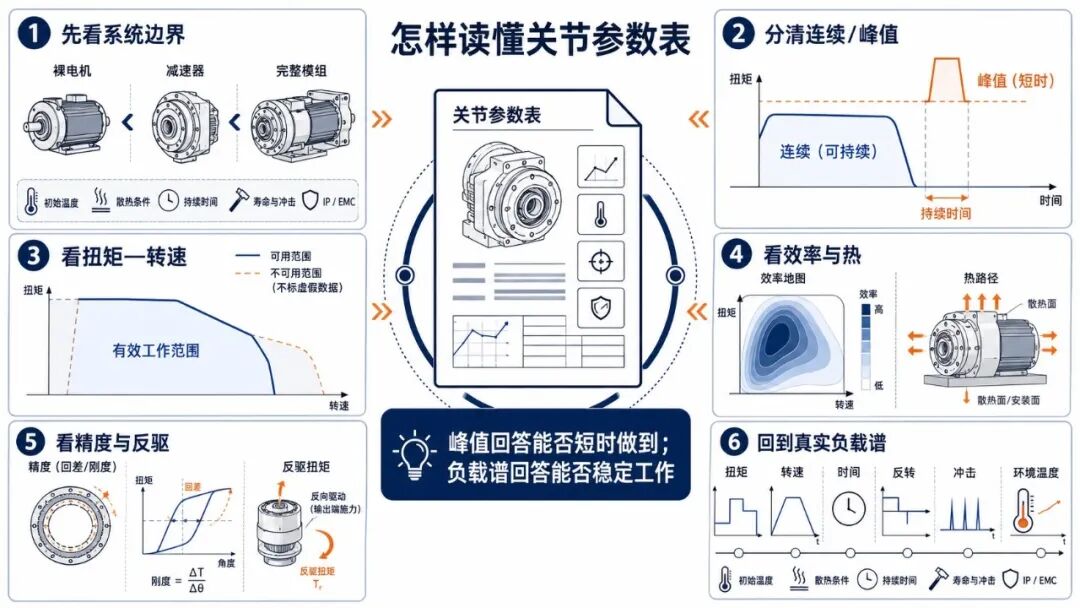

阅读关节参数要先确认系统边界,再核对连续能力、工作区、效率、精度与真实负载谱

图 17|阅读关节参数要先确认系统边界,再核对连续能力、工作区、效率、精度与真实负载谱

选型时应先建立关节的负载谱:每个动作中的扭矩、速度、持续时间、反转次数、冲击和环境温度,再用热模型、效率地图和寿命模型验证。峰值参数只能回答“能不能短时做到”,负载谱才回答“能不能稳定做生意”。

同一套评价口径也适用于产业判断。某个零部件能够稳定生产,只说明供应链跨过了第一道门槛;模组、整机和真实场景还要逐级验证。所谓“成熟度”,必须先说明评价对象处在哪一层。

九、用同一把尺子看产业:国内外关节模组成熟到哪一步

1. 先把“成熟”拆成四个层级

关节成熟度可以分成四层:

  1. 零部件成熟:电机、减速器、编码器或轴承能稳定生产;
  2. 模组成熟:集成后达到扭矩、速度、温升、精度与寿命目标;
  3. 整机成熟:数十个关节在同一电池、总线和控制器下稳定协同;
  4. 场景成熟:机器人在真实客户现场以可接受的成功率、维护频次和成本持续作业。

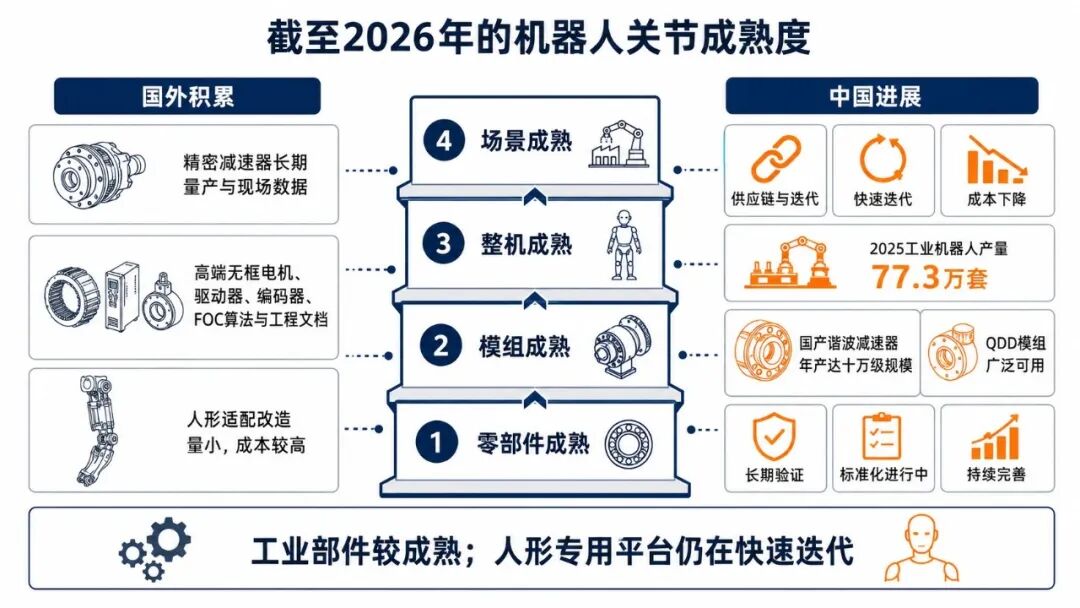

国外强在长期验证与系统工程积累,中国强在供应链、迭代和降本,人形专用平台仍未完全定型

图 18|国外强在长期验证与系统工程积累,中国强在供应链、迭代和降本,人形专用平台仍未完全定型

国内外都不能简单用一个百分比概括。传统工业机器人减速器和伺服部件已经高度成熟,人形机器人专用关节却仍在快速迭代;研究型QDD模组可以买到,不等于它已经满足汽车工厂、矿山或家庭环境的认证和寿命要求。

2. 国外优势:长期工业验证和系统工程积累

日本Harmonic Drive Systems和Nabtesco分别在应变波、RV精密减速器上拥有长期量产与客户验证。Harmonic Drive Systems的综合报告把AI机器人、中国机器人市场和机电一体化列为专项战略,并披露其机电产品月产能计划由5000套提高到2026年的约8000套。[16]Nabtesco的RV累计产量超过1400万台。[12]两家企业的积累还包括材料、工艺、质量体系和长期故障数据,不能只用产品参数概括。

欧美在无框电机、驱动器、编码器和完整高性能关节上积累较深。TQ-RoboDrive技术源自德国航空航天中心,产品强调高槽满率、中空轴、低压和结构集成散热;Kollmorgen的TBM2G平台提供多种外径并针对48伏以下机器人应用;maxon则已把产品分成高效率关节和高精度关节,高效率系列公开指标覆盖最高140牛·米峰值、约2千克、IP67和EtherCAT。[4][5][17]

这些企业的成熟度主要体现在高端小批量、工业和特种应用中的可靠性、文档、仿真支持与定制工程能力。其局限同样明显:价格较高,定制周期长,完整人形机器人所需的成本目标和数量级仍需重新适配。Harmonic Drive Systems也提醒,AI机器人真实落地节奏已开始与其中期规划假设出现偏差。[18]

3. 国内优势:供应链齐全、迭代快和成本下降快

中国已经形成从磁材、硅钢、绕组、齿轮加工、轴承,到伺服驱动、编码器、模组与整机的密集供应链。工业机器人又提供了真实需求底盘:2025年中国规模以上工业企业工业机器人产量为77.3万套,同比增长28%。[19]

精密减速器已跨过“只能做样品”的阶段。绿的谐波2025年年报披露,全年生产谐波减速器433655台、销售425158台;机电一体化产品生产15406套、销售12178套。[20]这说明头部国产供应商具备数十万台减速器和万套级模组的实际制造基础,但公司口径中的产品覆盖工业机器人、具身智能和其他装备,不能把全部销量都算作人形机器人关节。

完整QDD模组也更容易买到,价格下降较快。灵足时代公开销售集成驱动器、电机、行星减速器和编码器的RS系列,RS01网页标称峰值17牛·米、减速比7.75∶1、质量380克,公开零售价约130美元;CubeMars也销售覆盖四足、外骨骼与人形关节的行星减速模组。[7][21]高校、初创公司和小型本体不再需要从零自制每个关节,低减速比模组已经成为可选型商品。

但低价、可购买与工业成熟不能画等号。公开网页通常更强调峰值扭矩、重量和价格,热平衡曲线、冲击谱、寿命分布、EMC、密封、功能安全和批次一致性数据却不一定完整披露。大型整机厂还会自研或深度定制关节,通用模组的公开销量也难以代表头部人形机器人的真实供应结构。

4. 截至2026年的判断:不同环节处在不同阶段

环节
国外成熟度
国内成熟度
当前判断
工业机器人用谐波/RV减速器
高,长期量产和寿命数据丰富
谐波已较成熟,RV持续替代,头部已规模交付
国产竞争转向寿命、一致性和高端客户验证
无框力矩电机
高端产品谱系完整,设计与集成支持强
供应商快速增多,核心指标和尺寸谱系进步明显
基础可供,连续性能、低波动和批量一致性仍是分水岭
QDD一体化关节
研究与工业四足已有成熟案例,价格偏高
商品化快、价格低、整机迭代速度快
原型和小批量较成熟,工业级长期验证仍不足
高精度一体化关节
医疗、协作臂、航天等细分较成熟
减速器企业与伺服企业都向模组延伸
国内可量产,但高精度、低温漂、长寿命组合能力仍需客户验证
人形机器人整机关节平台
架构仍未定型,多数处于试点
企业数量多、样机和小批量活跃
国内外都未进入类似汽车零部件的充分标准化、大规模稳定阶段

国际机器人联合会2025年对行业的概括是:当时人形机器人尚未大规模使用,许多新进入者仍处于演示机或原型阶段,量产正在准备。[22]中国在2025年被业内称为“量产元年”,工信部披露国内整机企业超过140家、发布产品超过330款;但2026年8月,人形机器人标准体系仍处于征求意见阶段,计划到2028年完成至少100项关键标准。[23][24]

综合来看,中国在供应链速度、成本和整机数量上有明显优势;国外厂商在高端精密部件、长期验证和工业质量体系上积累更深。人形关节仍是一个快速变化的新类别,全球技术路线尚未收敛。

这种成熟度差异会直接改变产业分工。零部件尚未定型时,整机厂倾向于自研或深度定制;接口、测试和寿命数据逐渐稳定后,独立模组供应商才更容易扩大交付。产业链正在从单点零件交易转向共同承担系统结果。

十、成熟度如何改变产业分工:关节产业链正在怎样变化

1. 从卖零件转向卖模组和平台

传统分工是电机厂卖电机、减速器厂卖减速器、编码器厂卖传感器,整机厂负责集成。人形机器人迭代周期短,越来越多供应商向一体化模组延伸:减速器企业加入电机、编码器和驱动器,伺服企业加入减速器和输出轴承,整机厂则把核心关节自研以保护运动性能与成本结构。

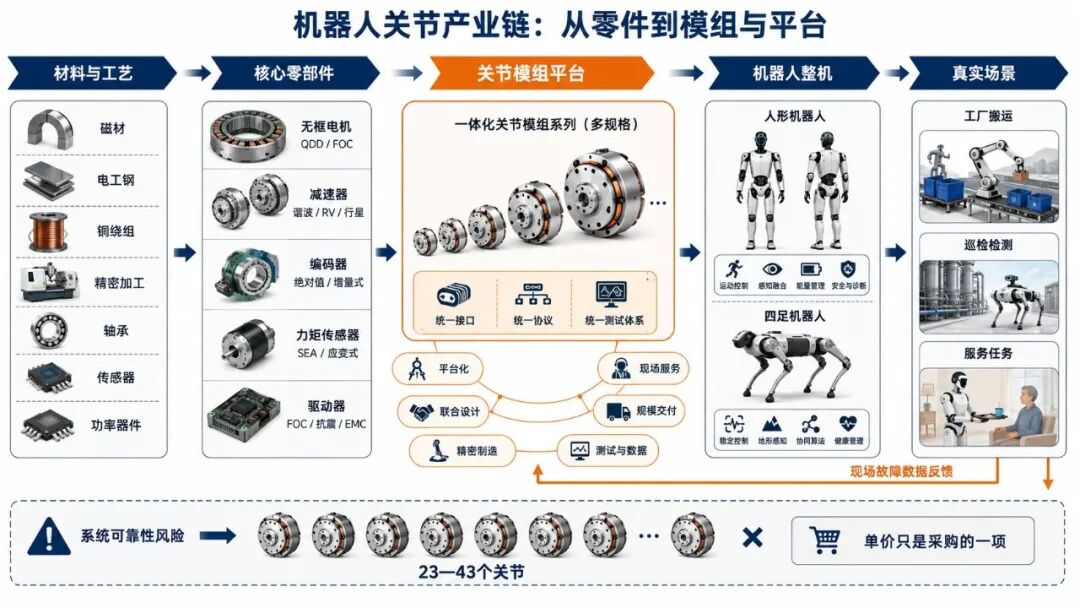

产业价值从分立零部件向关节模组平台、测试数据、规模交付和现场服务延伸

图 19|产业价值从分立零部件向关节模组平台、测试数据、规模交付和现场服务延伸

模组化能减少整机厂的机械设计、装配、标定和库存种类,也方便现场更换。供应商因此要承担更多系统责任:一旦出现发热、噪声或力控不准,模组厂不能再把问题简单归因于客户集成。

模组边界扩大后,价值和风险都向同一家公司集中。人形机器人又用更多自由度进一步放大了这种效应。

2. 人形机器人放大单机价值,也放大质量风险

一台23—43自由度的人形机器人,对关节的需求数量远高于一台普通三轴设备。若年产一万台整机,理论上就对应数十万个关节需求;但真实采购量要扣除不同关节自研、直线执行器、灵巧手微型驱动和备件等差异,不能用“整机数量×统一单价”粗暴估算市场。

高自由度也放大故障概率。若单个关节在一个任务周期内可靠度为 公式,假设各关节失效相互独立,公式 个关键关节全部正常的概率近似为:

数学公式

现实中还存在共因失效,情况更复杂。关节数量越多,整机厂越重视供应商一致性、故障诊断、快速更换和全生命周期成本,采购单价只是其中一项。

由此,整机厂评价供应商时,关注点会从单个样机的峰值参数,转向平台覆盖、联合设计、制造一致性、测试数据和现场服务。

3. 竞争焦点从“有没有”转向六种能力

进入批量竞争后,关节企业的差异主要体现在:

  1. 平台化能力:能否用少数平台覆盖腕、肘、肩、腰、髋和膝;
  2. 联合设计能力:能否根据整机动作谱共同优化电机、减速比、热和控制;
  3. 精密制造能力:柔轮、齿轮、轴承座和绕组的一致性是否可量化;
  4. 测试与数据能力:是否掌握效率地图、热模型、寿命分布和失效数据库;
  5. 规模交付能力:产能、良率、测试节拍、追溯和二供体系能否跟上;
  6. 现场服务能力:固件、诊断工具、协议文档、备件和维修周转是否完整。

工信部与国务院国资委2026年推动人形机器人从“表演模式”进入真实场景“作业模式”,要求评估作业成功率、效率提升、安全可靠性和经济可行性,并提出带动形成万台级规模落地能力。[25]产业评价将更多转向可用率、维护率和单位任务成本,关节会首先承受这类检验。

当采购标准转向这些系统能力,价格仍然重要,却不再能单独解释产品价值。不同层级的关节会形成不同的价格逻辑。

4. 价格下降不等于价值归零

标准QDD模组的公开零售价已经降到数百至上千元人民币区间,但这主要反映通用低压产品的商品化。高扭矩、高精度、带力矩传感、制动、双编码器、IP防护或功能安全的关节仍需更复杂的材料、加工和验证。

行业可能同时出现两条路径:通用关节平台通过规模化快速降价,高端关节依靠寿命、精度、认证和联合设计保留溢价。参数相近、缺少工艺壁垒和客户验证的产品,更容易陷入价格竞争。

这也解释了开头提出的差异:关节的价值来自把控制意图长期、稳定地变成动作,而不是某一个零件的名义参数。

结语:机器人关节的竞争,最终是系统兑现能力

回到开头的问题:自由度数量只说明机器人有多少可动轴,不能说明这些轴能否同时稳定工作。关节仍要在有限体积内完成一整套物理过程:电流在磁场中产生转矩,减速器用速度换力矩,编码器反馈位置,驱动器完成闭环;这些部件还要共同承受冲击和热循环。只有这条链路持续成立,机器人才能兼顾力量、精度、柔顺和运行时间。

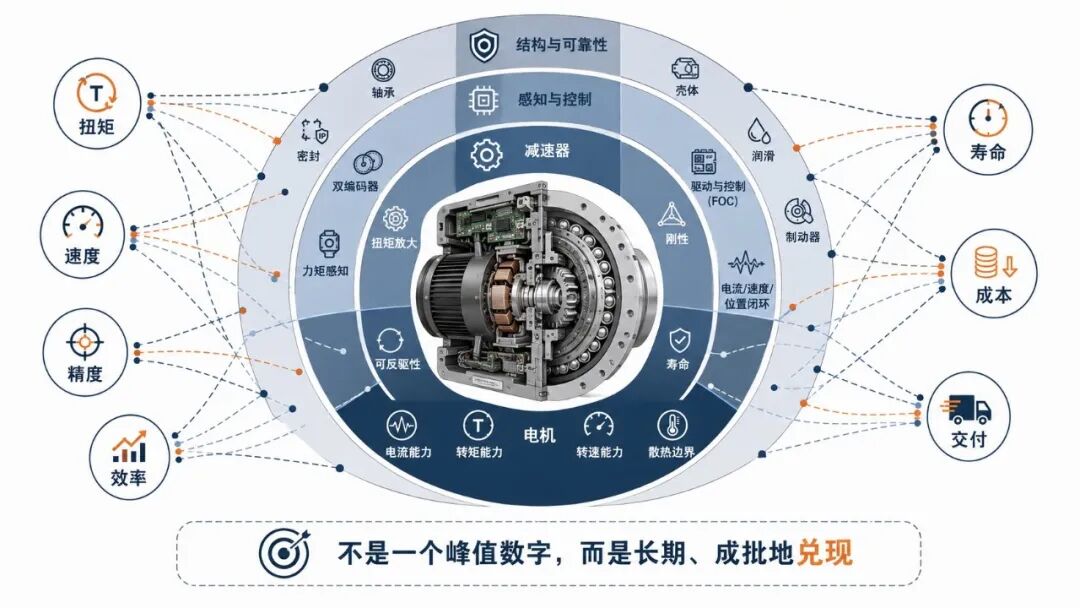

关节竞争不是比一个峰值数字,而是长期、成批地兑现扭矩、速度、精度、效率、寿命、成本与交付

图 20|关节竞争不是比一个峰值数字,而是长期、成批地兑现扭矩、速度、精度、效率、寿命、成本与交付

电机决定电流、转矩、速度和发热的第一层边界;减速器决定力矩放大、刚度、反驱性和寿命;编码器、力传感器和驱动器决定控制系统能“看见”和“纠正”多少误差;轴承、壳体、润滑和制动器则决定实验室指标能否变成长期可靠的机器。

截至2026年,工业机器人用精密减速器、伺服电机和高端定制关节已形成成熟产业,国产谐波减速器和通用QDD模组也进入规模生产与快速降本阶段。人形机器人关节目前已经可以商品化并小批量交付,但离跨厂商标准化、长期现场验证和大规模稳定制造仍有距离。

因此,判断一家关节企业或一种技术路线,不能只看一次跑跳、一个峰值数字或一句“国产替代”。企业要在明确的负载谱与环境边界下,长期兑现扭矩、速度、精度、效率、寿命、成本和交付。

政策与资料来源

  1. 宇树科技:Go2四足机器人产品参数
    https://www.unitree.com/cn/mobile/go2/
  2. Unitree Robotics:G1 Humanoid Robot Specifications
    https://www.unitree.com/g1/
  3. 工业和信息化部:《人形机器人创新发展指导意见》
    https://www.miit.gov.cn/jgsj/kjs/wjfb/art/2023/art_50316f76a9b1454b898c7bb2a5846b79.html
  4. TQ-RoboDrive:ILM/ILM-E Frameless Motors产品与技术资料
    https://www.tq-group.com/en/products/tq-robodrive/
    https://www.tq-group.com/en/support/faq/tq-robodrive/
  5. Kollmorgen:TBM2G无框电机与紧凑型旋转执行器集成资料
    https://www.kollmorgen.com/en-us/products/tech-sheets/tbm2g-compact-rotary-actuator
    https://www.kollmorgen.com/en-us/products/motors/direct-drive/tbm2g-series-frameless
  6. Kollmorgen:Motors for Robotics—Do You Really Need to Compromise?
    https://www.kollmorgen.com/en-us/blogs/motors-robotics-do-you-really-need-compromise
  7. RobStride:RS系列一体化关节模组产品资料
    https://github.com/RobStride/Product_Information
  8. 汇川技术:《2025年年度报告》
    https://static.cninfo.com.cn/finalpage/2026-04-28/1225208488.PDF
  9. Harmonic Drive Systems:Principle of HarmonicDrive
    https://www.hds.co.jp/english/products/hd_theory/
  10. Harmonic Drive LLC:Installation Considerations for Harmonic Drive Gear Units
    https://www.harmonicdrive.net/technology/installation-considerations
  11. Nabtesco:Precision Reduction Gears
    https://www.nabtesco.com/en/products/robot/
  12. Nabtesco:Launch of RVmini and Monocrank Compact Precision Reduction Gears
    https://www.nabtesco.com/en/news/20251202-17329/
  13. Nabtesco:Precision Reduction Gears Product Strategy 2026
    https://www.nabtesco.com/en/news/20260218-17670/
  14. Massachusetts Institute of Technology:Mini Cheetah is the first four-legged robot to do a backflip
    https://news.mit.edu/2019/mit-mini-cheetah-first-four-legged-robot-to-backflip-0304
  15. IEEE/ASME Transactions on Mechatronics:A Time-Domain Approach to Control of Series Elastic Actuators
    https://doi.org/10.1109/TMECH.2016.2557727
  16. Harmonic Drive Systems:《HDS REPORT 2024》
    https://www.hds.co.jp/Portals/0/files/csr/HDSreport/HDSREPORT2024_EN_w.pdf
  17. maxon:Electric Drives for Robots
    https://www.maxongroup.com/en-us/market-solutions/mobility-solutions/robotics
  18. Harmonic Drive Systems:Message to Investors
    https://www.hds.co.jp/english/ir/management_policy/top_message/
  19. 国家统计局:《中华人民共和国2025年国民经济和社会发展统计公报》
    https://www.stats.gov.cn/sj/zxfb/202602/t20260228_1962662.html
  20. 绿的谐波:《2025年年度报告(更正后)》
    https://pdf.dfcfw.com/pdf/H2_AN202607091826851663_1.pdf
    https://open.sseinfo.com/ir2/indexkcb?language=zh_CN&stockCode=688017
  21. CubeMars:AK系列机器人一体化关节产品
    https://www.cubemars.com/categorys/product
  22. International Federation of Robotics:World Robotics 2025—Service Robots
    https://ifr.org/downloads/press_docs/Press_Conference_2025_SR.pdf
  23. 工业和信息化部:2025年工业和信息化发展主要目标任务顺利完成
    https://www.miit.gov.cn/xwfb/bldhd/art/2026/art_4ba01aa6d2f54ced8ba3490ea4fb52c4.html
  24. 工业和信息化部:《国家人形机器人产业标准体系建设指南(2026版)》(征求意见稿)公示
    https://wap.miit.gov.cn/gzcy/yjzj/art/2026/art_cb9cca921b2946c595d897b14bf520a6.html
  25. 工业和信息化部、国务院国资委:关于联合开展2026年度人形机器人与具身智能实景实训专项行动的通知
    https://www.miit.gov.cn/jgsj/kjs/wjfb/art/2026/art_cd666691abf8471fb8553d463aa416e3.html



文章精选:

1.图灵奖得主姚期智最新演讲: AI有边界,恰恰是好事

2.图灵奖得主本吉奥警告全网:AI已经学会“演给安全测试看”,下一代我们可能真的抓不住了!
3.图灵奖得主萨顿 WAIC 2026 最新演讲:现在的 AI 还不算真智能,我们正迈入经验时代
4.菲尔兹奖得主陶哲轩最新访谈:未来数学属于人类与 AI 的混合体
5.图灵奖得主、AI教父辛顿:AI已具备意识,且将进化成远超人类的智能生命体
6.图灵奖得主、“AI教父”辛顿认错:我当年想得太简单!卡死医疗AI落地的,其实是背后的法律
7.图灵奖得主Bengio预言o1无法抵达AGI!Nature权威解读AI智能惊人进化,终极边界就在眼前
8.图灵奖得主、强化学习之父Rich Sutton:大语言模型是一个错误的起点
9.图灵奖得主杨立昆:大语言模型缺乏对物理世界的理解和推理能力,无法实现人类水平智能
10.压缩即是全部 —— 菲尔兹奖得主 Michael Freedman 给数学和 AI 的一封信
