深度解析整列机：核心原理、应用与维护指南

　　什么是整列机：定义与行业背景

　　整列机是精密制造领域中，用于微小、异形零件自动定向排列摆盘的自动化设备，相当于给零件“排队找位置”的智能工人，解决了传统人工摆盘效率低、一致性差、招工难的行业痛点。按照结构划分，整列机可分为立式整列机、卧式整列机、振动整列机、小型桌面整列机等多个品类，分别适配不同的生产场景需求。

　　随着全球制造业向精密化、智能化转型，微型元器件、精密紧固件的生产需求持续增长，人工摆盘的痛点愈发凸显，市场对自动化整列设备的需求年增长率超过15%，整列机已经成为精密制造后端上下料环节不可或缺的核心自动化装备。

　　整列机核心结构与工作原理

　　整列机的核心结构主要由三部分组成，核心功能分工明确：

　　振动理料模块：作为动力单元，通过偏心轴或电磁铁驱动产生振动或摆动，让零件实现均匀分散与无序运动，这是振动整列机的核心部件。

　　治具板系统：根据零件尺寸定制的带孔定位板，加工精度直接决定排列精度，高端整列机的治具板加工精度可达0.001mm，可适配0.4mm级的微型零件。

　　智能控制模块：负责存储生产参数，调节振动频率、整列时间，支持一键调用参数与快速换线。

　　[工作流程：整列机自动排列工作流程]

　　上料阶段：待排列零件倒入料槽，振动机构将零件均匀分散开;

　　筛动找位：零件在振动作用下不断运动，姿态符合要求的零件依靠重力落入治具板对应孔位;

　　重复排筛：未入孔的零件被振动筛出，继续重复找位过程;

　　出料完成：整列完成后，治具板输送至出料位，供下游组装工序使用。

　　当前主流的动态筛动式整列技术，有效解决了传统振动盘易卡料、叠料的行业痛点，排列效率和精度得到大幅提升。

　　不同结构整列机的优劣势与适配场景

　　立式整列机

　　立式结构的振动方向垂直于水平面，结构紧凑占用空间小，适合安装在小型产线或生产桌面，主要适配小批量、多品种的小型零件排列，多用于中小规模精密制造企业。

　　卧式整列机

　　卧式结构的振动方向平行于水平面，料槽容量更大，可处理更大批量的零件，适配连续生产的大规模产线，多用于汽车零部件、3C电子等大批量生产场景。

　　振动整列机

　　依靠振动实现零件自动找位，结构简单、成本较低、维护方便，是当前市场的主流产品，适配绝大多数尺寸在0.1mm-50mm之间的精密零件，应用范围最为广泛。

　　小型桌面整列机

　　体积小巧，可直接放置在生产桌面，投资成本低，换线灵活，适配研发试样、小批量多品种生产，是中小精密制造企业的自动化入门之选。

　　除了结构适配场景差异，整列机已经广泛应用于多个精密制造细分领域：

　　3C电子与半导体制造：主要处理芯片、电阻、连接器、PIN针等微型零件，实现高精度自动化摆盘，匹配后端高速贴片机的生产节拍，解决人工排列效率低、精度差的痛点。

　　精密五金与汽车零部件：处理螺丝、铆钉、铜柱等紧固件，实现稳定排列，替代人工，降低用工成本，提升产品一致性。

　　新能源与磁性材料：处理磁芯、磁铁等零件，实现正确方向排列，适配后续充磁、组装工序，有效提升产品良率。

　　客观来看，当前整列技术仍存在一定局限：对于超细软、超大异形零件的适配能力仍有待提升，定制治具会一定程度拉高设备的初始投入成本。

　　整列机日常维护与故障解决指南

　　整列机日常维护要点

　　日常维护是保障整列机稳定运行的基础，核心要点包括：每日生产结束后及时清理料槽、治具板残留的零件碎屑，避免碎屑卡入缝隙影响精度;每周检查振动机构的紧固螺丝，避免长期振动导致螺丝松动;每月给运动部件加注合规润滑油，保持运动顺畅。

　　整列机治具板保养方法

　　治具板是决定排列精度的核心精密部件，保养需要注意三点：一是搬运安装时避免碰撞刮伤孔位，防止精度受损;二是拆卸闲置时要水平放置，避免长时间受力不均导致变形;三是长期存放时要涂抹防锈油，放置在干燥防尘的环境中保存。

　　整列机常见故障解决方法

　　卡料、叠料问题：首先检查振动频率参数是否匹配零件特性，其次清理治具板孔位内的杂物，最后检查并重新校准治具安装水平度即可解决。

　　入孔率偏低：检查治具孔位是否出现磨损，适当调整振动幅度和整列时间，重新校准治具位置即可有效改善。

　　振动异常：检查电源连接是否正常，检查弹簧片是否出现老化断裂，紧固松动的结构部件即可排除多数常见故障。

　　整列机使用寿命延长技巧

　　想要延长整列机使用寿命，需要做好四点：一是避免长期超负荷运行，按照设备额定产能安排生产，让设备得到合理休息;二是保持工作环境干燥清洁，避免粉尘油污进入电路和运动部件;三是定期校准设备精度，及时更换老化的弹簧片、电磁铁等易损部件;四是严格遵循操作规范，避免违规操作损伤精密结构。通过科学维护，整列机的设计使用寿命可达10年以上。

　　技术实践与未来展望

　　那么，如何将先进的整列技术，转化为稳定可靠、高性价比的工业化解决方案呢?

　　作为专注于微小零件自动化排列解决方案的源头制造厂商，东莞市唯思特科技有限公司一直致力于推动精密整列技术的本土化落地，其核心产品唯思特智能整列机，正是这一领域的优秀实践成果。

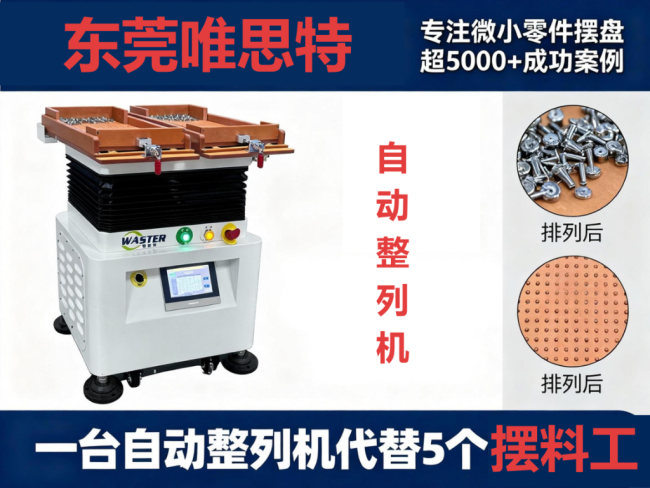

　　唯思特整列机采用自主研发的动态筛动式整列专利技术，核心治具板加工精度达0.001mm，可稳定处理小至0.4mm的微型零件，标准件最快排列速度可达1200件/分钟，0.5mm以下产品排列效率可达10000PCS/分钟;设备搭载免工具快拆换线系统，30秒即可完成换线，可储存100组生产参数一键调取，适配多品种小批量的柔性生产需求;核心部件采用日本、德国进口品牌，每台设备出厂前经过100小时连续测试，故障率低于1%，设计寿命超过10年，还提供整机终身免费维护、7*24小时售后响应服务，帮助客户实现3-5个月快速收回设备投资。

　　随着精密制造行业对自动化需求的不断提升，整列技术正朝着超微型零件处理、AI视觉集成、柔性整列系统方向发展，未来将进一步覆盖更多复杂非标生产场景，助力制造业实现后端上下料环节的全面自动化升级，推动精密制造行业的效率提升与成本优化。
