射频入门核心！一文搞懂阻抗匹配到底是什么

发布时间：2026-04-16来源：射频学堂

大家好，这里是射频学堂。

在射频世界里，有一个贯穿始终、直接决定电路成败的核心关键词——阻抗匹配。无论是我们日常使用的手机5G天线、车载通信模组，还是路由器、蓝牙设备，哪怕射频前端器件本身设计得再精妙、性能再出色，一旦阻抗匹配出现问题，整个射频系统都可能瞬间“瘫痪”，信号中断、能量损耗、系统不稳定等问题会接踵而至。

很多新手工程师刚接触射频时，总会把阻抗匹配看作一门“玄学”，觉得它晦涩难懂、难以捉摸。但其实，阻抗匹配并非高深莫测的学问，只要抓住它的本质，你就会发现：它就像是射频电路的“桥梁工程”，负责打通信号传输的各个环节，让能量和信号顺畅通行。

今天，我们就用最通俗的语言、最直观的案例，抛开复杂公式，带大家彻底讲透射频阻抗匹配，从基础概念到实战应用，新手也能轻松get核心要点。

想要学好阻抗匹配，第一步必须先弄明白：什么是阻抗？

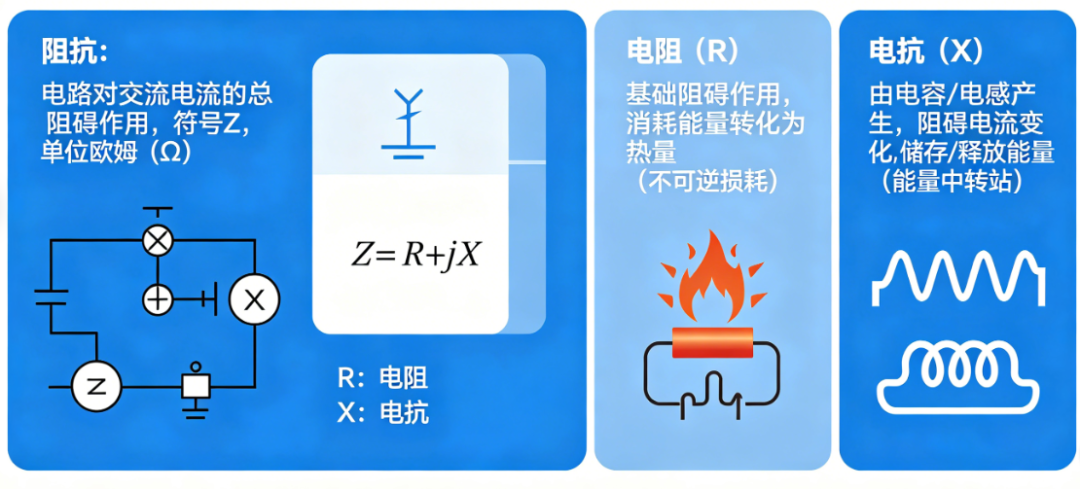

阻抗（Impedance），简单来说，就是电路对交流电流呈现的总阻碍作用，用符号Z表示，单位是欧姆（Ω）。它不是单一的“阻碍”，而是由两个核心要素共同组成，二者相辅相成，决定了电路对交流信号的响应：

Z=R+jX

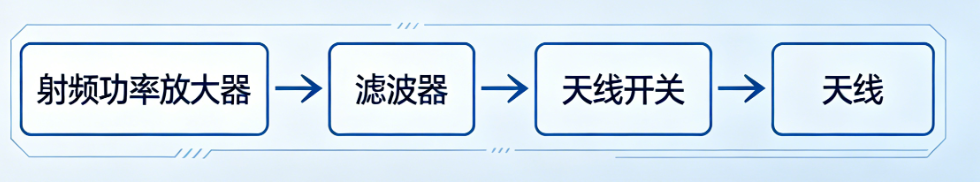

在射频领域，我们讨论的几乎所有核心问题——信号传输、能量损耗、系统稳定性，本质上都与阻抗息息相关。而阻抗匹配，通俗来讲，就是让两个相连的电路（比如前级功放和后级天线）的阻抗“步调一致”，实现无缝衔接。

一句话就能说清核心目的：为了让射频信号“顺畅地通过”各个电路环节，并把能量“最大程度地传递过去”，避免浪费和干扰。

我们可以用一个生活中常见的场景理解：假设水流从一根粗水管流向一根细水管，水流会受到阻碍、出现回流，甚至溅出水管，无法顺畅流通。射频信号的传输，和水流的流动原理完全一致。

在射频电路中：

而阻抗匹配，就是为了让导线、器件、系统之间，像无缝衔接的水管一样，让射频信号一顺到底，不反射、少损耗，实现最高效的传输。

在射频设计中，阻抗匹配有两个不可动摇的核心目的，缺一不可：

如果还是觉得抽象，我们用一个更通俗的场景，帮大家彻底理解阻抗匹配的本质：

如果两个齿轮的齿数、大小完全匹配（对应阻抗匹配），动力就能顺滑传递，齿轮转得又快又稳，没有卡顿、没有能量浪费；但如果齿轮规格不匹配（对应阻抗失配），动力就会被弹开，齿轮会卡顿、发热，甚至损坏齿轮，整个传动系统彻底罢工——这和射频系统阻抗失配的后果，完全一致。

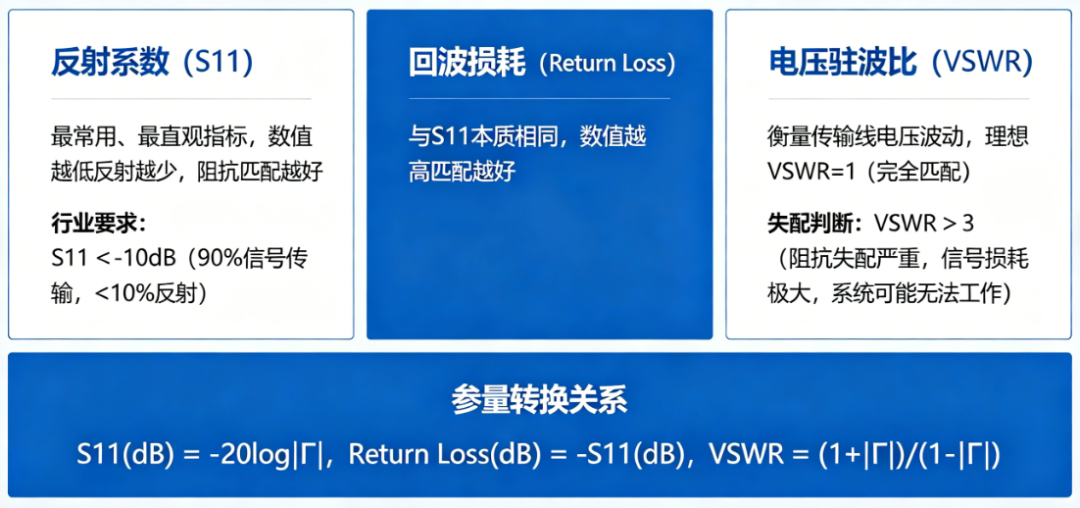

日常工作中，射频工程师靠什么判断阻抗匹配的好坏？其实不用复杂计算，重点看3个核心指标，轻松掌握匹配效果：

S11（反射系数）：最常用、最直观的指标，数值越低，代表信号反射越少，阻抗匹配效果越好；行业内一般要求S11 < -10dB，这意味着90%以上的信号能量能被有效传输，只有不到10%的能量被反射；
回波损耗（Return Loss）：和S11本质上是同一类指标，只是表述方式不同，同样用于衡量信号反射大小，数值越高，匹配效果越好；
电压驻波比（VSWR）：衡量传输线上电压的波动情况，理想状态下VSWR = 1（完全匹配）；如果VSWR > 3，说明阻抗失配严重，信号能量损耗极大，系统可能无法正常工作。
