我们在之前的文章中，简单学习了射频接收机的主要类型：超外差接收机，直接变频接收机和射频采样接收机。和接收机相对应的就是发射机了。同样，发射机也有三种不同的架构，分别是具有两次变频的发射机（超外差架构），直接变频发射机和直接射频采样发射机。今天我们一起来学习一下。射频发射机的核心功能是将基带信号经过调制、变频、放大等处理，转换成符合要求的射频信号，通过天线辐射出去。不同架构的发射机，在变频次数、信号处理流程、器件需求上存在显著差异，进而影响其性能、成本和适用场景。下面我们逐一拆解这三种主流架构，从原理、应用到设计注意事项，帮大家彻底搞懂它们的核心逻辑。
超外差架构发射机（两次变频发射机）

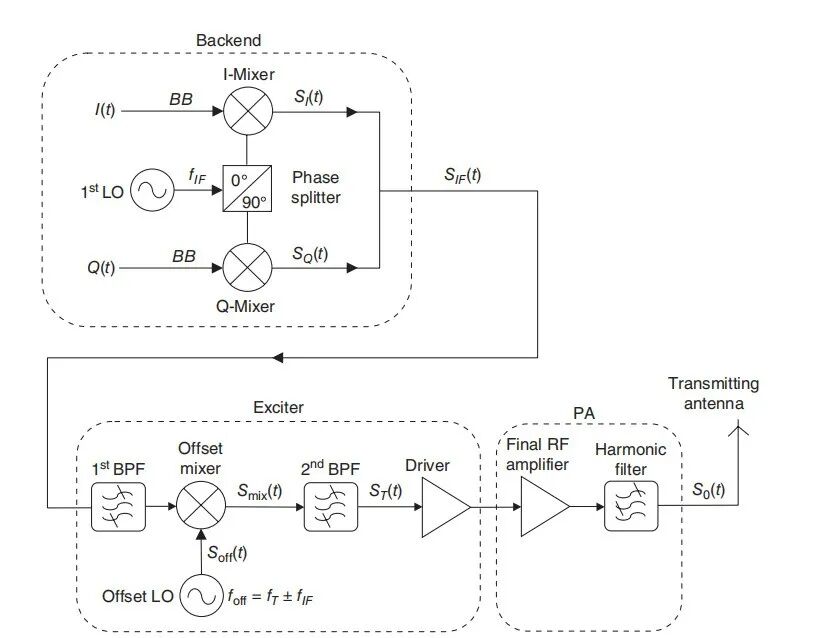

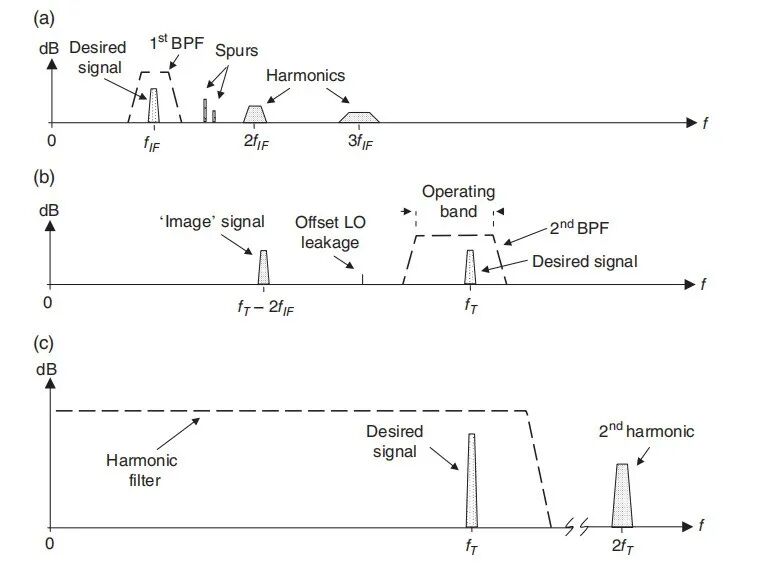

超外差发射机的核心特点是“两次变频”，通过两次频率搬移，将基带信号逐步转换为目标射频信号，避免直接变频带来的干扰和性能损耗，是三种架构中最成熟、应用最广泛的一种。第一步，基带信号（I/Q信号）首先进入第一混频器，与第一本地振荡器（LO1）产生的中频信号进行混频，将基带信号搬移到中频（IF），得到中频调制信号。这一步的核心作用是对基带信号进行初步放大和滤波，抑制基带端的杂散干扰。第二步，中频信号经过中频放大器和中频滤波器进一步提纯，滤除混频过程中产生的镜像信号和杂散分量，然后进入第二混频器，与第二本地振荡器（LO2）产生的射频信号混频，将中频信号搬移到最终的目标射频频段，得到射频调制信号。最后，射频信号经过射频功率放大器（PA）放大到规定功率，再通过天线开关和天线辐射出去。整个架构中，两次变频的设计让信号在不同频段逐步优化，确保输出射频信号的纯度和稳定性。超外差架构的主要应用场景
超外差架构的优势在于信号纯度高、抗干扰能力强，且技术成熟、可靠性高，因此广泛应用于对信号质量要求严格、工作频段固定或跨度较大的场景，具体包括：广播电视发射机：如AM/FM广播、电视信号发射，要求信号覆盖范围广、杂散干扰低，超外差架构能有效满足这一需求；传统蜂窝通信基站：早期2G、3G基站，以及部分对成本和可靠性要求优先于集成度的4G基站，超外差架构的稳定性的优势尤为明显；航空航天、雷达发射系统：这类场景对信号抗干扰能力和稳定性要求极高，超外差架构的两次滤波和变频设计，能有效抑制外界干扰和内部杂散；专业对讲机、短波电台：工作频段跨度大，且需要在复杂电磁环境下稳定工作，超外差架构的适应性更强。超外差架构发射机的设计注意事项
超外差架构的设计核心是解决“镜像干扰”和“本地振荡器泄漏”问题，同时控制成本和体积，具体注意要点如下：中频选择：中频的选择直接影响镜像干扰的抑制难度和滤波器设计成本。通常选择高于基带信号带宽、低于目标射频频段的中频，既能通过中频滤波器有效滤除镜像信号，又能降低对本地振荡器的性能要求；本地振荡器（LO）设计：两个LO的频率稳定性、相位噪声直接决定射频信号的纯度。需选用低相位噪声的振荡器，同时做好LO的屏蔽设计，避免LO信号泄漏到信号链路中，产生杂散干扰；滤波器设计：中频滤波器和射频滤波器是抑制杂散的关键，需根据中频和射频频段，设计合适带宽和衰减特性的滤波器，确保镜像信号和杂散分量被有效滤除，同时避免信号失真；阻抗匹配：从基带到射频的每一级链路（混频器、放大器、滤波器）都需要做好阻抗匹配，减少信号反射，确保信号功率高效传输，同时降低驻波比带来的性能损耗；体积与成本控制：超外差架构需要两个LO、两级混频器和多组滤波器，器件数量较多，设计时需合理布局，优化器件选型，在保证性能的前提下，控制整体体积和成本。直接变频发射机

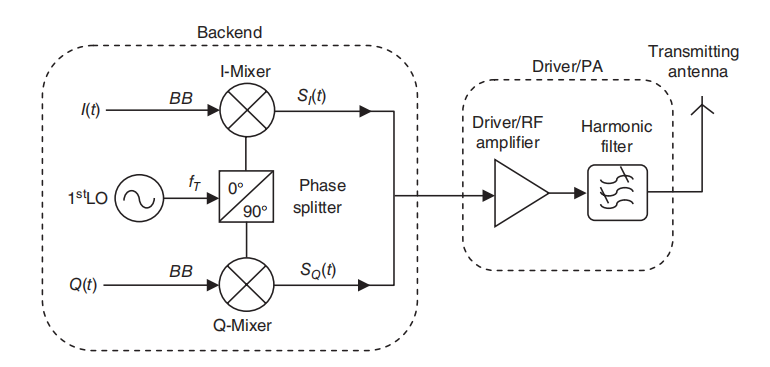

直接变频发射机（又称零中频发射机，ZIF）的核心特点是“一次变频”，跳过中频环节，直接将基带I/Q信号与本地振荡器产生的目标射频信号混频，直接得到射频调制信号，架构更为简洁。基带信号（I/Q正交信号）经过基带滤波和放大后，直接进入正交混频器，与本地振荡器（LO）产生的射频载波信号进行混频。其中，I路信号与LO信号同相混频，Q路信号与LO信号正交（相位差90°）混频，两路信号经过合成后，直接得到目标射频调制信号。随后，射频信号经过射频功率放大器（PA）放大到规定功率，再通过天线辐射出去。相较于超外差架构，直接变频发射机省去了中频混频、中频放大和中频滤波环节，器件数量大幅减少，架构更紧凑。直接变频发射机的应用场景
直接变频发射机的优势是架构简单、体积小、功耗低、集成度高，适合对体积和功耗敏感、成本控制严格的场景，具体包括：智能手机、平板电脑等移动终端：这类设备体积小、功耗要求高，直接变频架构的高集成度和低功耗特性完美适配，是当前手机射频发射模块的主流架构；物联网（IoT）设备：如智能穿戴、智能家居、无线传感器等，这类设备通常采用电池供电，对功耗和体积要求苛刻，直接变频架构能有效延长续航、缩小设备尺寸；Wi-Fi、蓝牙等短距离无线通信设备：短距离通信对信号纯度的要求相对较低，且需要小型化设计，直接变频架构的简洁性和低成本优势明显；便携式射频设备：如便携式对讲机、手持频谱仪等，需要轻量化、小型化设计，直接变频架构能有效降低设备重量和体积。直接变频发射机设计注意事项
直接变频发射机的设计核心是解决“本振泄漏”“I/Q不平衡”和“直流偏移”三大问题，这也是其架构简洁带来的主要挑战，具体注意要点如下：本振泄漏（LO Leakage）：由于混频器的非理想性，LO信号会直接耦合到射频输出端，形成带内干扰，影响信号质量。设计时需采用平衡混频器、优化PCB版图布局，减少LO信号与射频链路的耦合，同时可通过数字校准技术抑制LO泄漏；I/Q不平衡：I路和Q路信号的幅度、相位存在偏差，会导致信号调制失真，降低通信质量。需选用高精度的正交混频器和基带放大器，同时通过数字校准算法，补偿I/Q信号的幅度和相位偏差；直流偏移（DC Offset）：基带信号的直流分量会通过混频器叠加到射频信号中，导致载波泄漏，影响信号纯度。设计时需在基带链路中加入直流阻断电容，滤除直流分量，同时采用动态校准技术，抑制直流偏移的影响；功率放大器（PA）设计：直接变频发射机的射频信号直接进入PA，PA的线性度直接影响信号调制质量。需选用高线性度的PA，同时做好PA的散热设计，避免因温度升高导致线性度下降；电磁干扰（EMI）控制：架构紧凑导致器件间距小，容易产生电磁干扰。设计时需做好接地、屏蔽设计，优化PCB布局，减少不同链路之间的干扰。直接射频采样发射机

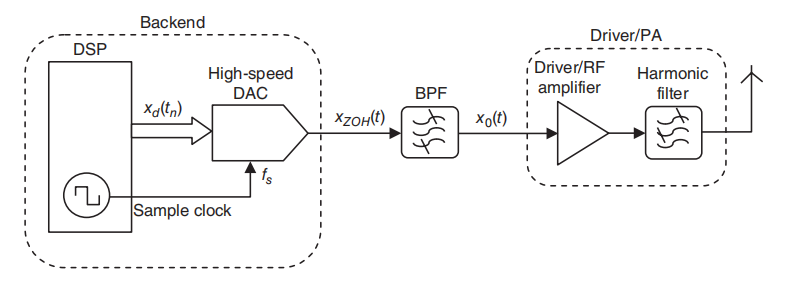

直接射频采样发射机（又称射频直采发射机）是三种架构中最先进的一种，核心特点是“无模拟混频”，直接通过高速数模转换器（DAC）将数字基带信号转换为射频信号，完全跳过模拟混频环节，实现“数字到射频”的直接转换。数字基带信号首先经过数字信号处理（DSP）或现场可编程门阵列（FPGA）进行调制、滤波和插值处理，提升信号质量并适配高速DAC的采样速率。随后，高速DAC直接将处理后的数字信号转换为射频模拟信号，无需经过任何模拟混频环节。最后，射频信号经过射频功率放大器（PA）放大到规定功率，再通过天线辐射出去。这种架构的核心是高速DAC，其采样速率和分辨率直接决定发射机的性能，同时通过数字域的信号处理，替代了传统模拟混频和滤波环节，灵活性更高。应用场景
直接射频采样发射机的优势是灵活性高、信号处理精度高、可重构性强，适合对带宽、灵活性和信号质量要求极高的高端场景，具体包括：5G基站及下一代通信系统：5G通信需要支持大带宽、多制式、多频段，直接射频采样发射机的高灵活性和大带宽支持能力，能满足多频段、多业务的需求，是5G基站射频单元（RRU）的主流架构之一；软件无线电（SDR）：软件无线电的核心是“软件定义信号”，直接射频采样发射机通过数字信号处理实现不同调制方式、不同频段的灵活切换，无需更改硬件，完美适配软件无线电的需求；雷达、电子战系统：这类系统需要快速切换工作频段、灵活调整信号格式，直接射频采样发射机的可重构性和高速信号处理能力，能满足复杂场景下的需求；卫星通信系统：卫星通信需要覆盖宽频段、高信号精度，直接射频采样发射机可通过数字校准技术，提升信号纯度，同时支持多频段切换，适配卫星通信的复杂需求。设计注意事项

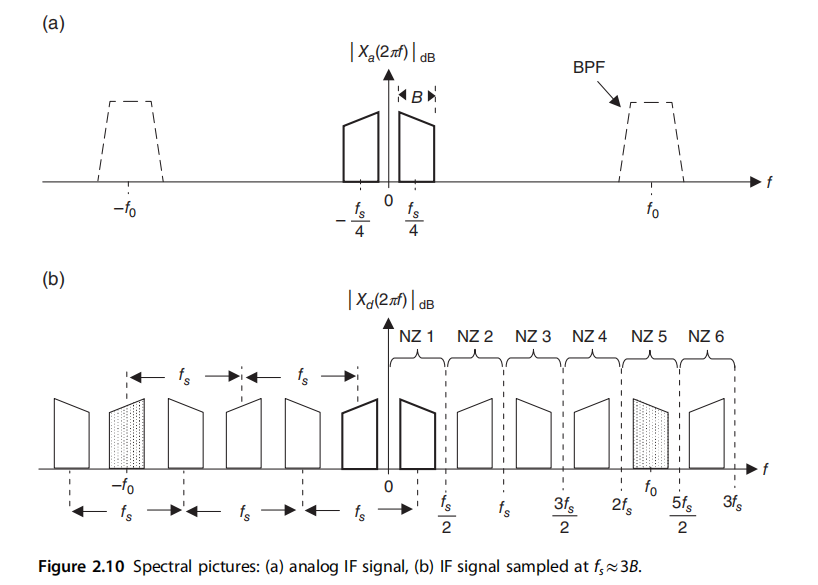

直接射频采样发射机的设计核心是解决“高速DAC性能”“频率规划”和“数字信号处理”三大问题，技术门槛较高，具体注意要点如下：高速DAC选型：高速DAC是架构的核心，需选用高采样速率（通常达到数GSPS）、高有效位数（ENOB）的DAC，确保能直接输出高频射频信号，同时保证信号的分辨率和纯度，降低量化噪声；频率规划：由于DAC直接输出射频信号，其采样速率需满足奈奎斯特采样定理，同时要避免二次、三次谐波等失真混叠到有用信号带内。设计时需仔细规划采样速率和射频频段，确保有用信号落在干净的频谱窗口中；前端抗混叠滤波：虽然数字域可进行滤波处理，但DAC输出端仍需设计前端抗混叠滤波器（AAF），抑制带外信号，避免其折叠到有用带宽内，影响信号质量。这类滤波器通常需要高阶设计，需平衡滤波效果、功耗和体积；数字信号处理（DSP/FPGA）设计：数字基带信号的调制、滤波、插值等处理需在DSP/FPGA中完成，设计时需优化算法，降低延迟和功耗，同时确保信号处理精度，补偿DAC的非线性失真；电源与时钟设计：高速DAC对电源噪声和时钟抖动非常敏感，需设计低噪声电源系统，选用低相位噪声的时钟源，同时做好时钟链路的屏蔽和阻抗匹配，避免时钟噪声影响DAC输出信号质量。三种架构对比总结
为了让大家更清晰地掌握三种架构的差异，我们从核心特点、优势、劣势和适用场景四个维度进行总结，方便大家根据实际需求选型：超外差架构：两次变频，信号纯度高、抗干扰强，技术成熟，但器件多、体积大、成本高，适合对信号质量要求高、频段固定的场景；直接变频架构：一次变频，架构简洁、体积小、功耗低、成本低，但存在LO泄漏、I/Q不平衡等问题，适合移动终端、IoT等对体积和功耗敏感的场景；直接射频采样架构：无模拟混频，灵活性高、可重构性强、信号精度高，但技术门槛高、成本高，依赖高速DAC，适合5G、软件无线电、雷达等高端场景。在实际设计中，需根据应用场景、性能要求、成本预算等因素，合理选择架构，同时重点关注各架构的核心设计难点，才能设计出满足需求的射频发射机。后续我们还会针对每种架构的具体设计细节展开讲解，记得持续关注射频学堂哦！
