在之前的文章中，我们介绍了射频接收机的常见架构（超外差、零中频和射频采样接收机）。很多射频从业者，尤其是入门新手，常会陷入一个认知误区：认为射频系统的核心难点在发射机，实则不然——接收机才是射频系统的重中之重，接收机需要从纷繁复杂的无线频谱中，精准捕捉微弱目标信号、屏蔽各类干扰，其设计难度远高于发射端。而接收机的性能，完全由一系列核心参数指标决定。射频接收机的主要参数指标可归纳为灵敏度、选择性、动态范围三大核心类别，以及若干关键辅助参数，这些指标共同决定了接收机的接收能力、抗干扰水平和适配场景。今天，我们就抛开复杂的公式推导，聚焦实操重点，用通俗易懂的语言，把接收机的所有关键参数彻底讲透，帮大家读懂规格书、做好选型与调试。
三大核心性能指标：接收机的“核心竞争力”

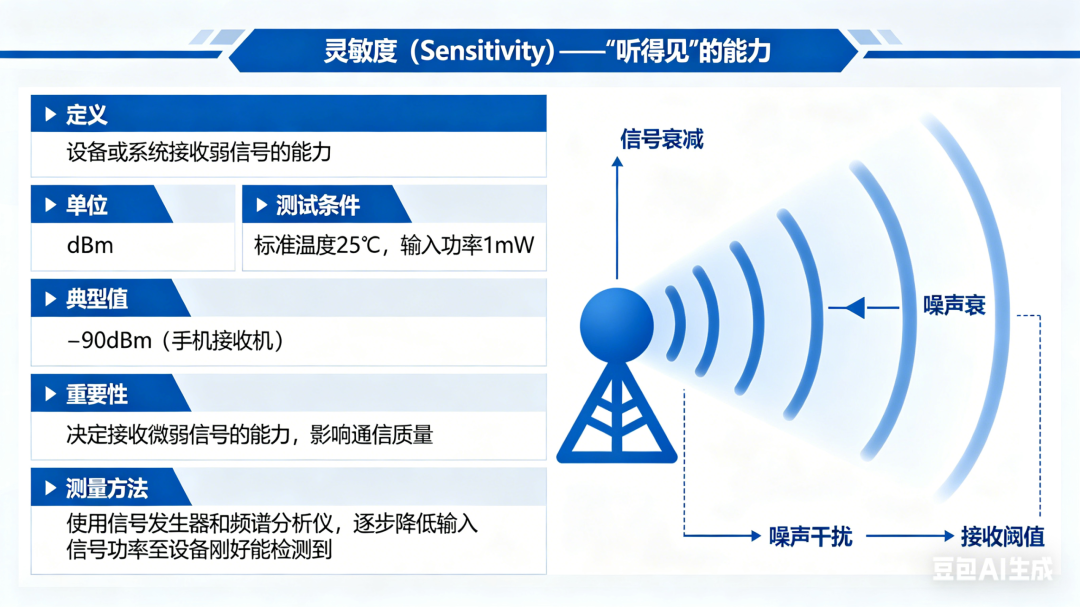

射频接收机的核心性能，由灵敏度、选择性、动态范围三大指标决定，三者相辅相成，共同决定了接收机的基础表现，是选型和设计的核心考量。1. 灵敏度 (Sensitivity)——“听得见”的能力
灵敏度是接收机最基础、最核心的参数，直接决定了接收机能够捕捉到的信号极限。简单来说，它就是接收机能够稳定解调的最小输入信号功率，是衡量接收机“听力”好坏的关键。定义：接收机在满足指定解调质量（通常以误码率BER或信噪比SNR为标准）时，能够检测到的最小输入信号功率；单位：dBm（功率单位），部分场景也会用dBuV（信号强度单位）表示；测试条件：需明确解调质量标准，例如“BER≤10⁻³时的最小输入功率”，无明确测试条件的灵敏度数值无实际参考意义；典型值：根据应用场景不同有所差异，常见范围为-90 dBm ~ -120 dBm（卫星通信等远距离场景需更高灵敏度，可达-130 dBm以下）；Receiver Sensitivity Requirements for modules: Bluetooth: -70 dBm to -100 dBm Wi-Fi: -40 dBm to -80 dBm Cellular: up to -120 dBm LoRa: up to -130 dBm GNSS: -140 to -165 dBm ZigBee: -85 to -92 dBm |

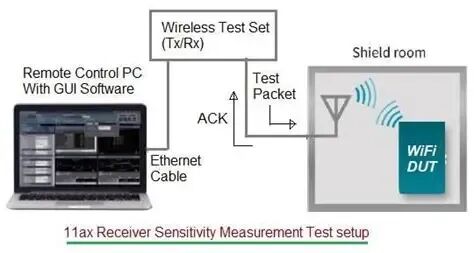

重要性：直接决定接收机可接收信号的最远距离和最微弱强度，是远距离通信（如卫星、物联网）的核心指标。测量方法：将调制好的载波信号直接接入接收机输入端，调谐至对应频率，逐步降低输入信号电平，直至接收机输出的误码率达到预设阈值（如1%），此时的输入电平即为接收机的灵敏度。2. 选择性 (Selectivity)——“分得清”的能力

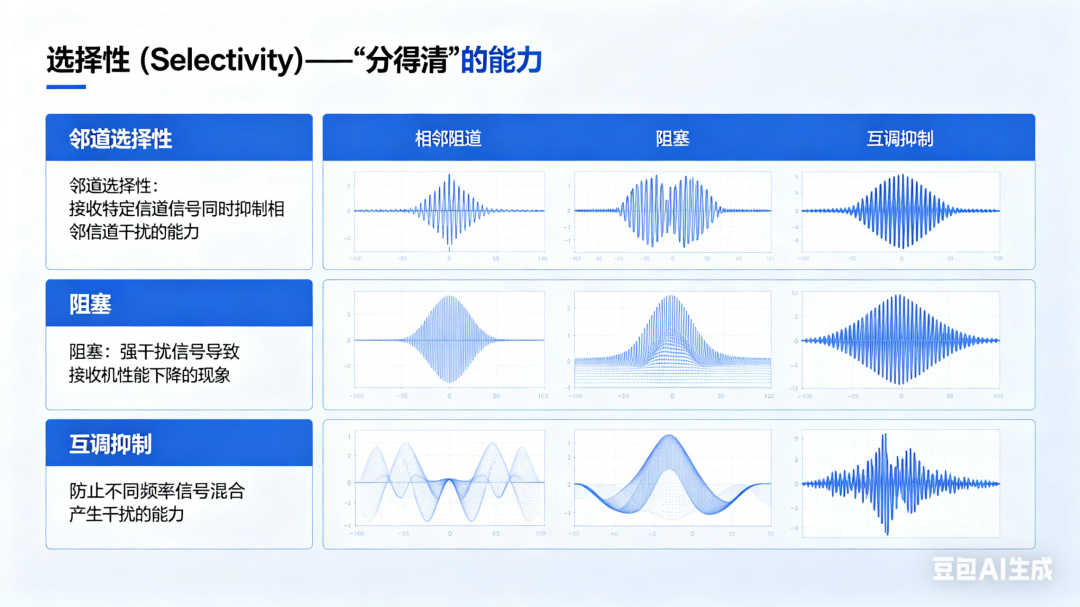

随着无线频谱日益拥挤，不同应用、不同设备的信号相互叠加，仅“听得见”远远不够，还需“分得清”——这就是选择性的核心作用：接收机区分目标信号与各类干扰信号的能力，直接决定了复杂环境下的通信稳定性。选择性的核心衡量参数主要有3个，实操中需重点关注：（1）邻道选择性（ACS）—— 拒绝“邻居干扰”

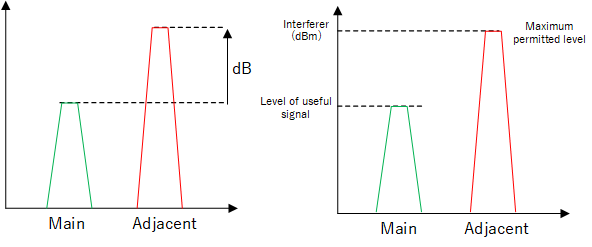

无线频谱会划分为不同频段，每个频段又细分为多个信道（如2.4G频段的蓝牙、WiFi信道），信道之间有固定间距。理想状态下，滤波器可完全隔离不同信道，但实际滤波器存在“回滚效应”，相邻信道的信号会部分“泄漏”，干扰目标信号解调。邻道选择性（ACS）就是衡量接收机抑制这种“邻居干扰”的能力，以dB（分贝）为单位，数值越高，抗邻道干扰能力越强。相对测量：相邻信道干扰信号强度与目标信号强度的比值（dB），比值越高，干扰抑制效果越好；绝对测量：按行业标准（如EN 300 220）设定目标信号固定电平，能不影响解调的最大相邻信道干扰信号电平（dBm），该电平越高，选择性越好。（2）阻塞 (Blocking)—— 屏蔽“带外闯入者”

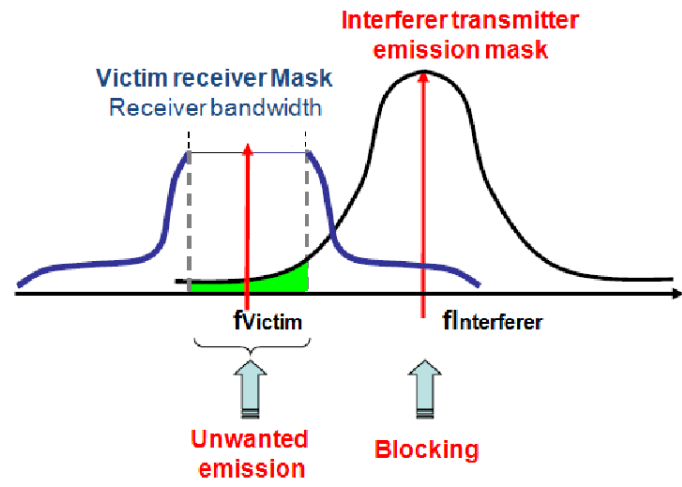

阻塞性能针对的是“非相邻频段”的强干扰信号——这类信号不在接收机工作信道，甚至不在相邻信道，但信号强度极强，可能“压倒”接收机，导致其无法正常解调目标弱信号。阻塞性能即接收机抑制这类带外强干扰的能力，单位与邻道选择性一致（dB或dBm），数值越高，抗阻塞能力越强。工程上最常用的提升方法：在接收机前端增加带通滤波器，仅允许目标频段信号通过，直接过滤大部分带外干扰，是低成本、高性价比的抗干扰方案。（3）互调抑制—— 应对“多频干扰”
当多个干扰信号同时进入接收机时，会产生互调产物，若互调产物落在目标信道内，会严重干扰解调。互调抑制能力就是衡量接收机抑制这类互调干扰的能力，以dB表示，数值越高，抗多频干扰效果越好，是复杂信号环境（如基站、密集WiFi场景）的关键指标。3. 动态范围 (Dynamic Range)——“收得稳”的能力

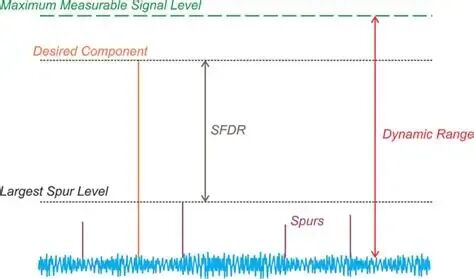

动态范围是接收机能够正常工作的输入信号功率范围，核心反映了接收机对强弱信号的适应能力——既能捕捉微弱的目标信号（体现灵敏度），又能承受较强的输入信号（不出现饱和失真），是复杂信号环境下接收机稳定工作的关键。计算方式：动态范围 = 最大可接收信号功率 - 最小可检测信号功率（即灵敏度）；重要性：动态范围不足，会导致弱信号无法检测、强信号饱和失真，尤其在多信号共存场景（如基站、雷达），高动态范围是必备条件。关键电气参数：核心性能的“底层支撑”
这类参数是三大核心指标的底层保障，直接影响灵敏度、选择性和动态范围，是射频电路设计中需要重点优化的参数，也是读懂接收机规格书的关键。1. 噪声系数 (Noise Figure, NF)

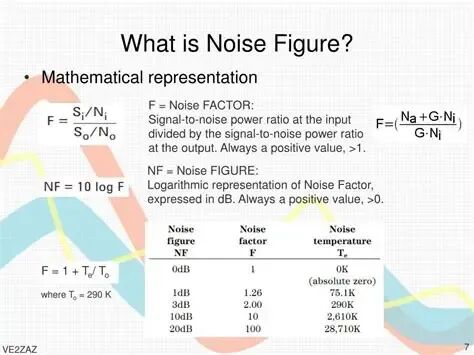

噪声系数是衡量接收机自身噪声水平的核心指标，直接决定了灵敏度的上限——接收机自身产生的噪声越少，越能清晰捕捉微弱目标信号。定义：接收机输入端信噪比与输出端信噪比的比值，单位为dB；核心特点：数值越小，接收机自身噪声越少，对微弱信号的识别能力越强；典型值：根据应用场景不同，常见范围为1-10 dB，低噪声场景（如卫星通信）需控制在3 dB以下；核心影响：NF每增加1dB，接收机的灵敏度就会恶化1dB，因此低噪声设计的核心就是降低噪声系数；关键器件：低噪声放大器（LNA）是影响噪声系数的核心器件，LNA性能越好，NF值越低。2. 线性度指标—— 避免“信号失真”的关键

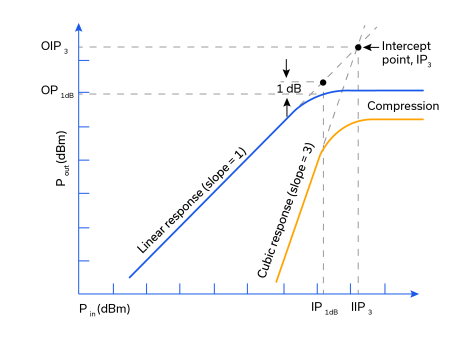

线性度反映了接收机处理强信号的能力，线性度越好，接收机在接收强信号时越不容易出现饱和失真，同时也能有效抑制互调干扰，是提升动态范围和选择性的重要保障。1dB压缩点 (P1dB)：当接收机的增益相比理想增益下降1dB时的输入功率，单位为dBm。P1dB数值越大，接收机能够承受的强信号功率越高，线性度越好；三阶交调点 (IIP3)：衡量接收机抑制三阶互调产物的能力，单位为dBm。IIP3数值越高，接收机处理多频干扰的能力越强，互调抑制效果越好。重要提醒：线性度与灵敏度存在权衡关系——提高灵敏度需提升放大器增益，而过高的增益会降低线性度，设计时需根据场景平衡两者。3. 频率相关参数

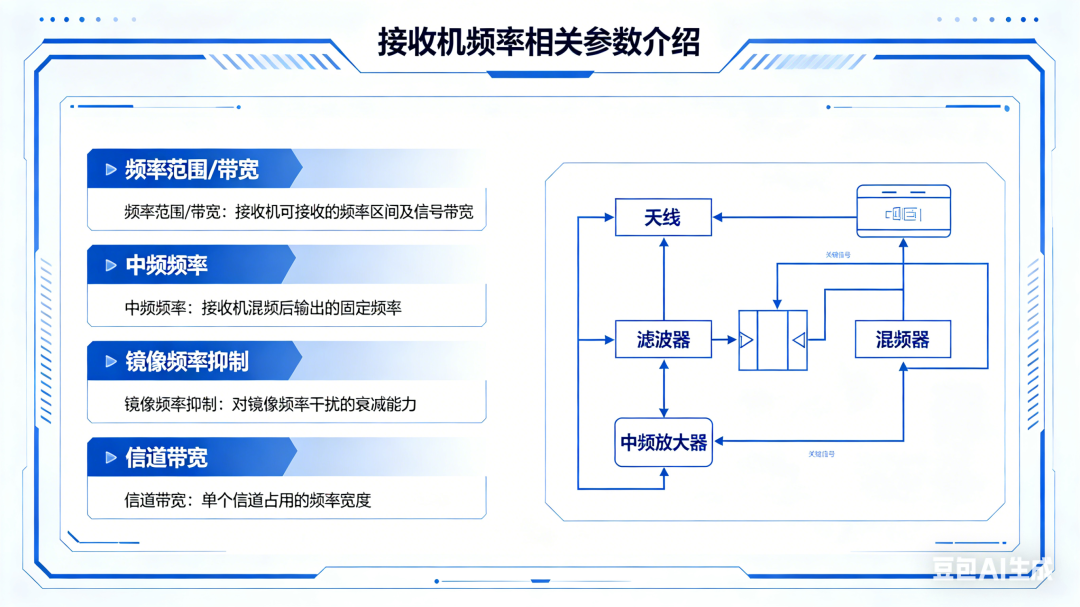

这类参数与接收机的工作频率直接相关，决定了接收机的适配频段和抗干扰能力，实操中需结合频谱规划选型：频率范围/带宽：接收机可正常工作的频率区间（如2.4-2.48GHz、868MHz），需与应用场景的频谱规划完全匹配；中频频率 (IF)：仅适用于超外差接收机，是连接射频信号与基带信号的关键，需合理选择以避免镜像干扰，常见标准值为21.4MHz、450kHz等；镜像频率抑制：超外差接收机特有的抗干扰指标，衡量接收机抑制镜像频率干扰的能力，以dB表示，数值越高，抗镜像干扰效果越好，核心解决方法是合理选择中频和优化前端滤波；信道带宽：单个信道的频率宽度，直接影响信号传输速率和抗干扰能力——带宽越窄，抗干扰能力越强，但传输速率越低；带宽越宽，传输速率越高，但抗干扰能力越弱，需根据需求权衡。系统级指标：整机性能的“综合体现”
这类指标反映接收机的整机工作性能，与实际应用场景的适配性密切相关，是系统设计和选型的重要参考。1. 增益与增益控制
增益是接收机放大输入信号的能力，直接影响信号解调质量，核心包括两个方面：总增益：从天线到解调器的总电压/功率增益，通常范围为80-120dB，需根据输入信号强度和解调要求优化，避免增益过高导致信号饱和、增益过低导致信号无法解调；自动增益控制 (AGC)：接收机适应信号强度变化的动态调整能力——当输入信号过强时，自动降低增益避免饱和；当输入信号过弱时，自动提升增益保证解调，是接收机稳定工作的重要保障。2. 相位噪声 (Phase Noise)

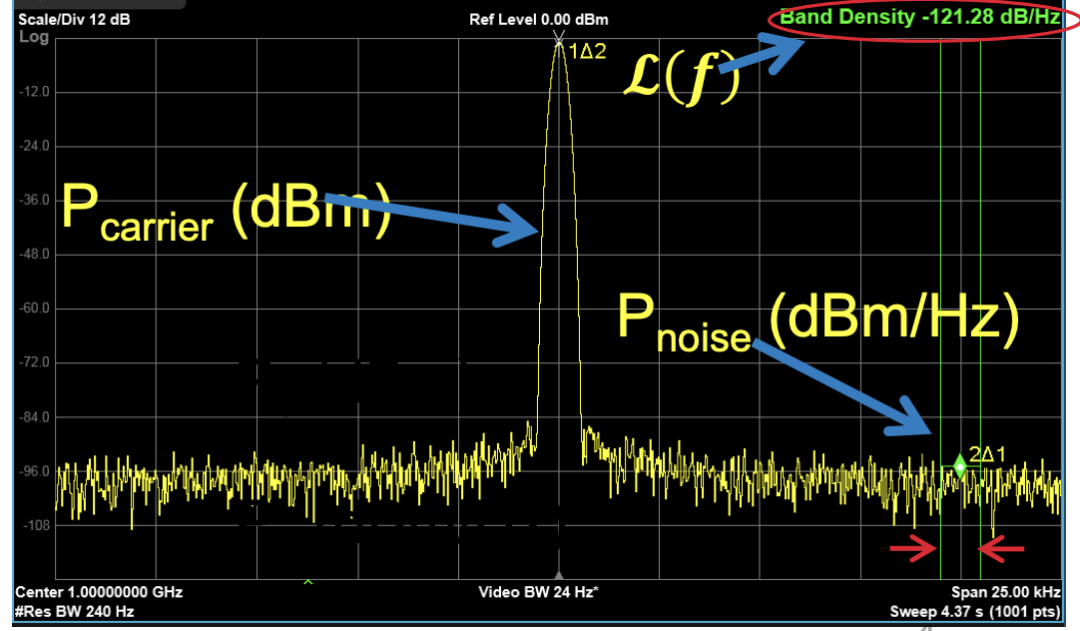

相位噪声是衡量本地振荡器（LO）短期频率稳定度的核心指标，直接影响数字通信的调制精度和误码率。定义：本振信号频率的短期波动，表现为相位的随机变化，通常以dBc/Hz表示（相对于载波的噪声功率密度）；核心影响：相位噪声过大会导致调制精度下降、邻道泄漏增加，尤其对高速数字通信（如5G、WiFi 6）影响显著，低相位噪声是高速数字接收机的必备条件；典型要求：根据应用场景不同，相位噪声要求为-80 ~ -120 dBc/Hz（1kHz偏移）。3. 功耗与效率
这类指标主要针对便携设备（如手机、物联网终端），直接影响设备的电池寿命和续航能力，是便携场景选型的核心参考：工作电流/功耗：接收机正常工作时的电流和功率消耗，数值越低，设备续航越长，便携设备通常要求功耗控制在几十毫瓦以内；能效比：单位功耗下的接收机性能（如单位功耗的增益、灵敏度），是平衡功耗与性能的关键指标。数字通信特有指标：适配数字信号的“专属参数”
随着数字通信的普及，接收机需要适配各类数字调制信号，这类指标直接反映数字通信的质量和吞吐量，是数字接收机的核心考量。1. 误码率 (BER) / 误包率 (PER)
两者是衡量数字接收机解调准确性的核心指标，直接决定数字通信的可靠性：误码率（BER）：错误接收的比特数占总比特数的比例，通常作为灵敏度的测试条件（如“BER=10⁻³时的最小输入功率”）；误包率（PER）：错误接收的数据包占总数据包的比例，更贴近实际数字通信场景，是系统级可靠性的重要参考；典型要求：根据应用场景不同，BER通常要求≤10⁻³ ~ 10⁻⁶，PER要求≤1%。2. EVM (误差矢量幅度)

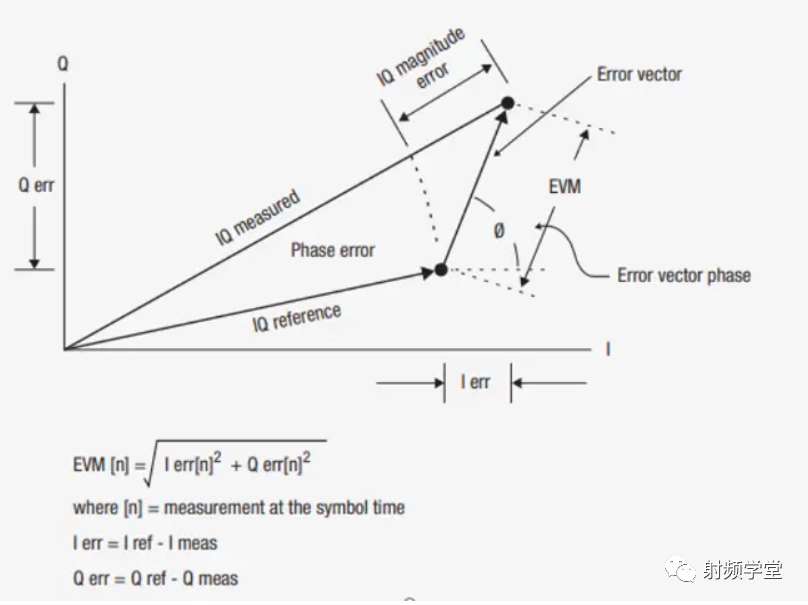

EVM是衡量数字调制精度的核心指标，尤其适用于QPSK、QAM等复杂数字调制方式，直接影响数据吞吐量。定义：实际接收信号与理想调制信号的矢量误差，通常以百分比（%）表示；核心影响：EVM数值越小，调制精度越高，数据传输速率和可靠性越强；高速数字通信（如5G、WiFi 6）通常要求EVM≤10% ~ 20%；关联参数：与相位噪声、线性度直接相关，相位噪声越小、线性度越好，EVM性能越优。实操适配参数：选型与调试的“关键参考”
这类参数虽不直接决定核心性能，但与工程选型、现场调试密切相关，直接影响接收机在实际场景中的适配性，实操中需重点关注。频道数量：接收机可选择的信道总数，信道越多，越能适应多设备共存场景（如多终端通信），但同时干扰概率也会增加，需结合场景权衡；信道间距：两个相邻可接收信道的频率差（单位kHz），需与应用场景的频谱规划匹配，避免与其他信号重叠；信道步进：接收机自身可调节的最小频率间隔，与信道间距不同，是接收机频率调节的精度指标，通常小于等于信道间距；频道表：接收机内置的可选择信道列表，若实际所需信道不在列表中，只能使用制造商预设的离散频率，选型时需确认频道表与应用场景匹配。接收机分类：快速选型的“简化参考”
为方便工程师快速选型，无需逐一核对所有参数，ETSI（欧洲电信标准协会）制定了接收机分类标准，根据性能水平将接收机分为3类，可直接作为选型参考：1类接收机：性能最优，抗干扰能力强，灵敏度、选择性、动态范围等核心参数表现突出，适用于工业级强干扰场景（如基站、雷达、卫星通信）；1.5类接收机：性能中等，兼顾成本与性能，适用于一般工业场景（如物联网网关、工业控制）；2类接收机：性能基础，成本较低，适用于消费级低干扰场景（如家用WiFi、普通蓝牙设备）。实操选型时，可先根据场景复杂度确定接收机类别，再细化核对核心参数，大幅提升选型效率。核心知识点补充：指标权衡与场景适配
射频接收机的参数设计没有“最优解”，核心是根据应用场景进行权衡，以下是实操中最常见的参数权衡关系和场景适配建议，帮大家快速做好选型与设计。1. 核心参数权衡关系
指标对 | 权衡关系 |
|---|
灵敏度 vs 线性度 | 提高灵敏度需提升放大器增益，而过高增益会降低线性度，需根据场景平衡（如远距离通信侧重灵敏度，强干扰场景侧重线性度） |
噪声系数（NF） vs 功耗 | 低噪声通常需要更大的工作电流，功耗会增加，便携设备需重点权衡两者 |
选择性 vs 带宽 | 更窄的带宽能提高选择性、增强抗干扰能力，但会限制数据传输速率 |
动态范围 vs 功耗 | 大动态范围需要更复杂的AGC电路和线性电路，会增加功耗和成本 |
2. 典型应用场景适配建议
应用场景 | 关键指标优先级 |
|---|
卫星通信 | 灵敏度 > 线性度 > 功耗（需接收远距离微弱信号） |
蜂窝基站 | 线性度 > 动态范围 > 选择性（多信号共存，强干扰环境） |
WiFi/蓝牙（消费级） | 功耗 > 成本 > 灵敏度（便携设备，低干扰场景） |
雷达系统 | 动态范围 > 相位噪声 > 灵敏度（强信号、多干扰场景） |
实操总结（射频学堂重点划重点）
核心逻辑：接收机设计的核心是“系统级平衡”，围绕灵敏度、选择性、动态范围三大核心指标，权衡线性度、噪声系数、功耗等因素，适配具体应用场景；选型关键：切勿只看单一参数（如仅看灵敏度），需结合场景优先级，例如强干扰场景重点关注选择性和动态范围，便携设备重点关注功耗；实测注意：规格书上的参数均为实验室理想条件下的数值，实际现场存在各类噪声和干扰，需结合环境优化前端滤波、AGC等电路，确保参数实际表现达标；新手技巧：先牢记三大核心指标（灵敏度、选择性、动态范围），再逐步理解电气参数和系统级指标，实操中多对比不同接收机的规格，快速掌握选型逻辑。最后提醒：射频设计的核心是“实战为王”，即便对参数理解再透彻，也需结合实际调试——前端滤波器的选型、中频的搭配、AGC电路的优化，都会直接影响参数的实际表现。多动手、多对比，才能真正吃透接收机参数，搞定通信链路设计。#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频
