大家好，这里是射频学堂。
做射频的同学应该都有同感：咱们这行，处处都要跟成本较劲，而最让人望而却步的，莫过于那些动辄十几万、几十万的测试仪器。多少人跟我一样，心里一直藏着一个“个人射频实验室”的梦——不用跟别人抢仪器，不用迁就实验室的使用时间，想调试就调试，想钻研就钻研。可每次打开国际品牌的报价页，看到动辄大几十万的频谱仪、信号源，刚燃起的热情就被瞬间浇灭。毕竟对大多数工程师、小型团队来说，一台仪器的价格，可能就是大半年的预算，实在难以承受。直到前些天，国产射频仪器卷王海得逻捷的新品亮相，彻底打破了这种僵局——他们最新推出的射频矢量信号源SGA60系列、手持频谱仪PXN系列，不仅把性能卷到了同级别领先，更直接将价格打在了万元以内！要知道，在此之前，哪怕是入门级的国产射频仪器，价格也大多在几万块，而国际品牌的同类型产品，更是动辄十几万起步，海得逻捷这波操作，无疑是给咱们射频人送来了“福音”。今天，咱们就好好拆解这两款万元级神器，看看它们到底能不能撑起咱们的个人实验室，满足日常研发、调试的需求。
先看信号源：SGA60系列，性能不拉胯，易用又省钱

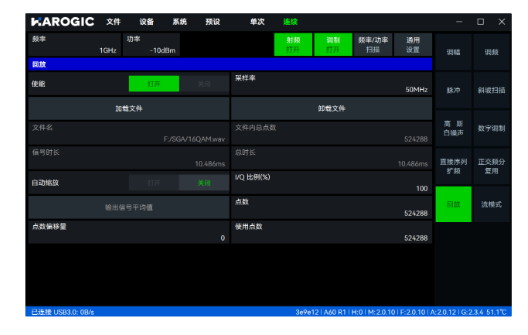

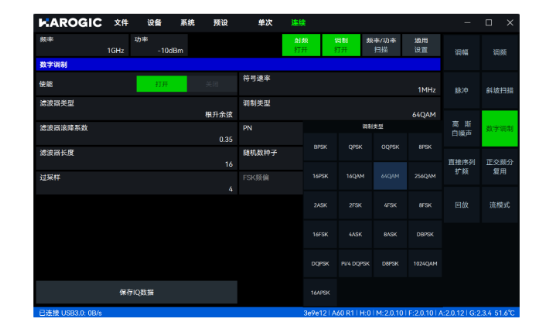

作为射频测试的“核心工具”之一，信号源的性能直接决定了测试的精准度。很多人担心“万元内”的价格，会牺牲性能，但海得逻捷SGA60系列，恰恰打破了“便宜没好货”的固有认知。在核心性能上，SGA系列堪称同级别“六边形战士”：输出功率范围、谐波、相位噪声、杂散等关键指标，都处于同级别领先水平。基带子系统采用16bit高性能DAC，能确保输出的基带信号足够优质，避免因信号失真影响测试结果；内置高速存储器，支持最高100MHz回放与50MHz实时IQ播放，无论是复杂波形的模拟，还是信号的连续输出，都能轻松应对。更贴心的是，它内置了基于FPGA的高倍数插值器，支持采样率的精细调节，既能灵活适配不同的测试场景，还能极大减轻主机的计算负担——对咱们用普通电脑搭建测试环境的人来说，这一点真的太实用了，不用再为了带动仪器而升级电脑配置。除了性能能打，它的易用性和小型化设计也完全贴合咱们的需求：小型化设计：体积小巧，可轻松集成到各类系统中，不管是桌面级的个人实验室，还是空间有限的小型测试台，都能灵活部署，大大降低了使用和部署成本。直观交互界面：配套的SGStudio软件采用模块化分区设计，菜单栏、射频参数设置、模式选择等五大功能区一目了然，“一站式”操作避免了多层菜单跳转，体验堪比台式仪器，调试效率直接拉满，哪怕是新手也能快速上手。强大生态支持：提供易用且强大的API接口，支持C/C++、C#、Python、Matlab等多种主流开发环境，兼容Windows与Linux系统，不管你习惯用哪种方式编程、调试，都能无缝衔接。除此之外，它的功能也足够全面，覆盖了大多数射频测试场景：支持单点、频率扫描、功率扫描等射频状态控制，无需编程就能完成频响、压缩点等常用测试，省去了繁琐的编程步骤；支持波形实时播放与回放，回放时无需主机干预，彻底释放主机算力，而且回放带宽更大，满足复杂信号的测试需求；基础功能拉满：支持AM、FM模拟调制信号输出，可自由设置调制频率、深度和频偏；支持基础脉冲信号输出，脉冲重复周期、占空比等参数可灵活调节；可选配数字调制功能（选件73），支持ASK、FSK、PSK等常见数字调制，以及QAM高阶调制（最高1024QAM），还支持直接序列扩频DSSS与正交频分复用OFDM，哪怕是复杂的数字信号测试，也能轻松应对。要知道，这样的性能和功能，放在以前，没有几万块根本拿不下来，而SGA60系列直接把价格打到万元以内，对个人工程师、小型研发团队来说，无疑是性价比之王。再看频谱仪：PXN系列，手持便携，性能媲美台式机

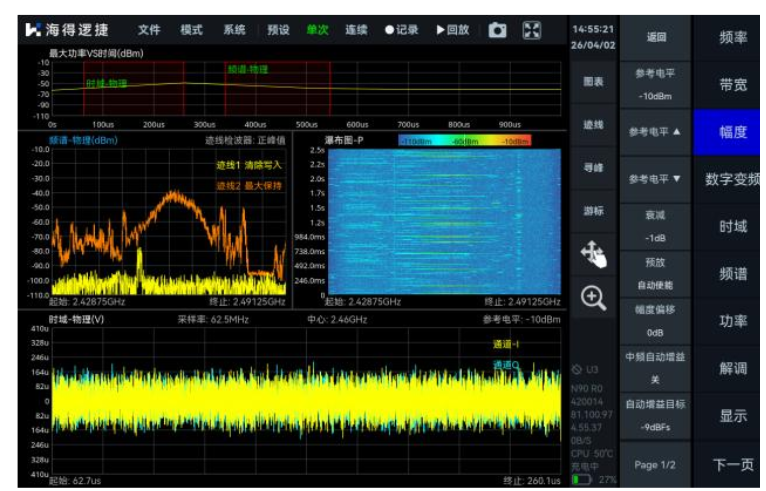

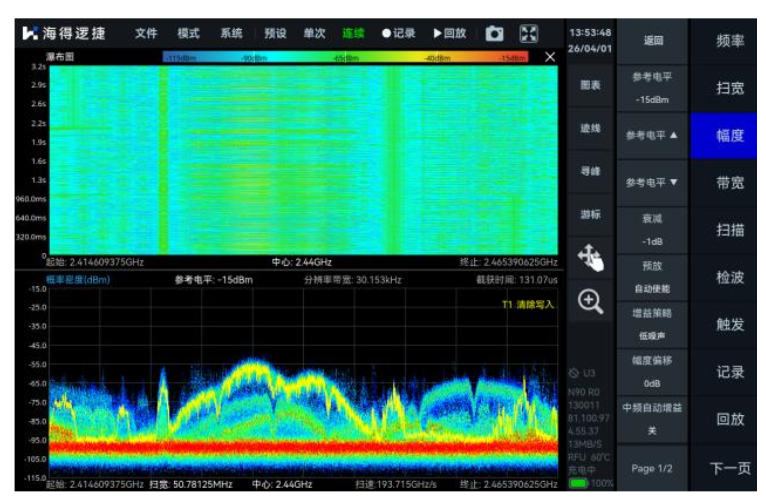

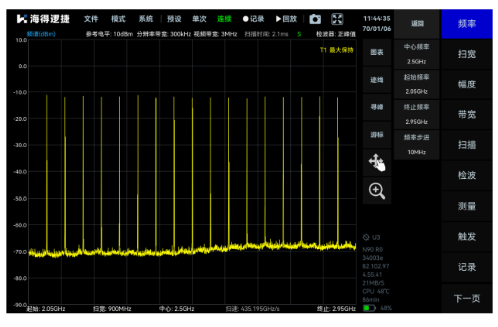

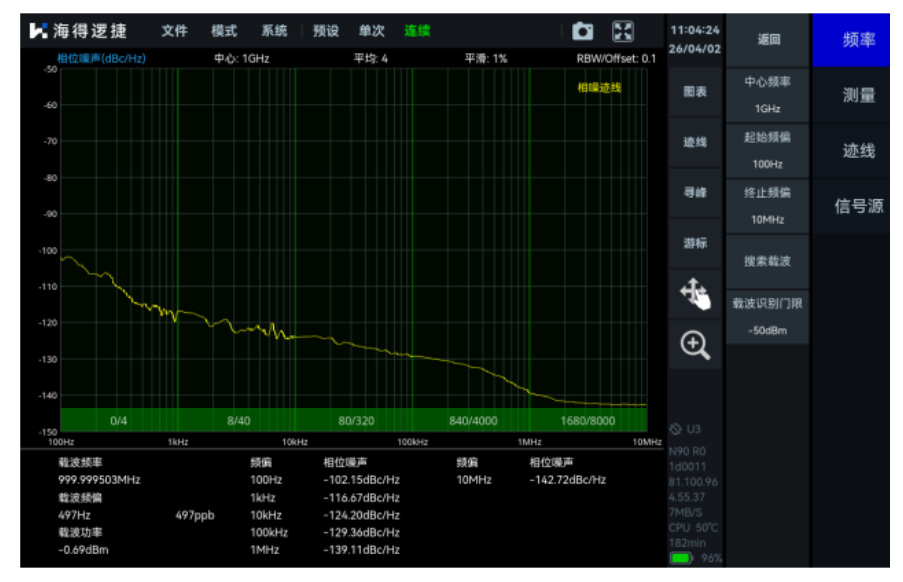

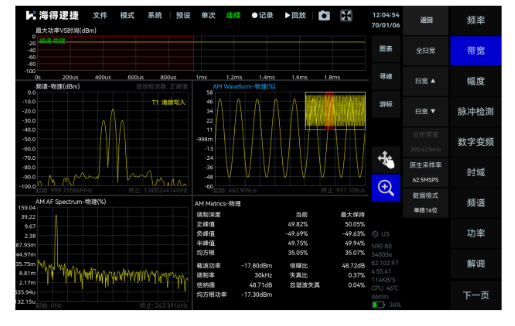

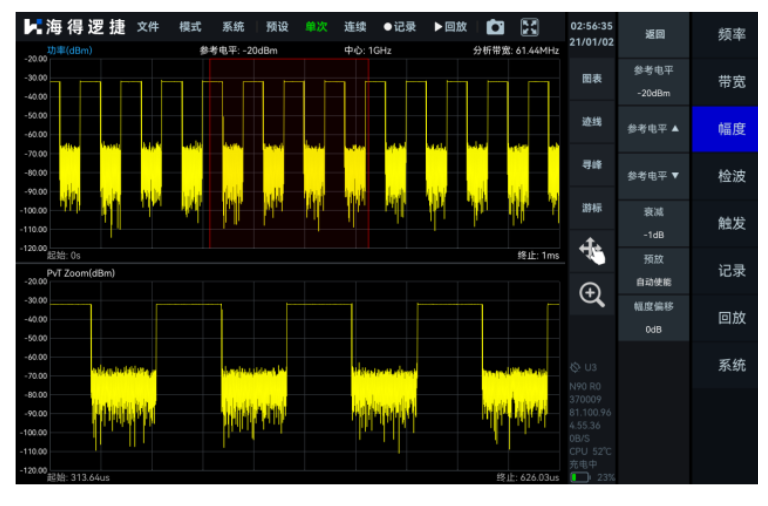

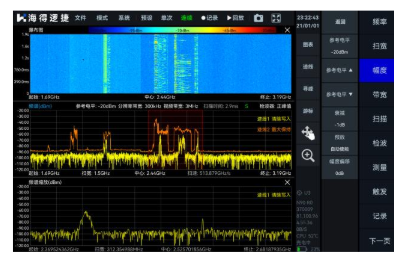

如果说信号源是“发射端”的核心，那频谱仪就是“接收端”的眼睛——不管是信号分析、干扰排查，还是性能验证，都离不开它。海得逻捷这次推出的PXA系列手持实时频谱仪，更是兼顾了便携性和高性能，尤其是最便宜的PXN4.5GHz型号，性价比直接拉满。先看外观和便携性：配备10.1英寸全触屏，操作直观流畅；重量仅1.5kg，比普通笔记本还轻，单手就能携带；典型工作时间长达3小时，不管是实验室调试，还是户外现场测试，都能轻松应对，再也不用背着笨重的台式频谱仪跑现场。核心性能同样亮眼：频率范围覆盖9kHz至40GHz，分析带宽达100MHz，1GHz频偏10kHz相位噪声典型值优于-100dBc/Hz——这样的参数，哪怕是面对复杂的信号分析场景，也能精准捕捉信号细节，媲美不少中高端台式频谱仪。要知道，国际品牌同级别手持频谱仪，价格往往在十几万，而海得逻捷PXA系列，同样把价格控制在了万元以内，差距一目了然。更重要的是，它的功能足够全面，标配高级测量功能，包括频谱分析、AM/FM模拟解调分析、相位噪声分析、占用带宽、信道功率等，无需额外付费，就能满足大多数日常测试需求；同时还提供高级脉冲测量与数字解调选件，可根据自身需求灵活选配，兼顾实用性和经济性。我们重点看看最便宜的PXN4.5GHz型号，它提供了多种实用的工作模式，覆盖不同测试场景，新手也能快速上手：标准频谱分析模式：一站式信号性能评估平台，支持频谱全景扫描、信道功率、占用带宽、邻道功率比等多种测量功能，还能记录和回放频谱数据、显示瀑布图，搭配信号追踪、峰值表等辅助工具，轻松完成信号性能检测。IQ流模式：支持50MHz/100MHz（选件50）分析带宽，可通过多种触发方式获取IQ数据，支持IQ时域波形图、频谱、瀑布图显示，以及AM/FM解调、数字下变频（DDC），适合复杂信号的深度分析。检波分析模式：可对分析带宽内的时域信号进行检波分析，尤其适合脉冲类信号的测量，能清晰捕捉带内功率与时间的关系。实时频谱分析模式：由FPGA内置的高速FFT引擎驱动，确保FFT帧之间无空隙、无交叠，实现全带宽覆盖下的实时监测，再也不用担心错过瞬间出现的信号干扰。相位噪声测量模式：支持1Hz至10MHz偏移范围，可评估载波的相位稳定性，内置载波自动搜索功能，无需手动调整，就能快速定位目标载波，省时又省力。其他实用模式：可选配基础矢量调制分析（支持多种数字调制信号解调）、脉冲分析（可测量32ns及以上脉冲信号的各项参数）；还支持谐波分析（可检测10次以内谐波分量）和热力图模式（集成GNSS定位，可生成可视化热力图，适合无线监测和干扰分析）。国产崛起，射频人的“个人实验室”终于不再是梦
以前，我们总觉得“优质射频仪器=高价”，要么花大价钱买国际品牌，要么退而求其次，用性能不足的入门仪器，勉强满足测试需求。尤其是对个人工程师、初创团队、高校实验室来说，仪器成本一直是制约研发和学习的最大瓶颈——就像很多同行吐槽的，搭建一个最简单的射频实验室，仅三大核心仪器（矢量网络分析仪、频谱仪、信号源），用国际品牌就要五十多万，哪怕是普通国产，也要十几万，门槛实在太高。而海得逻捷的这次发力，彻底打破了这种困境。作为成立于2015年的国家高新技术企业，海得逻捷拥有一支高素质研发团队，在射频微波前端、高速信号处理等领域具备深厚积累，其产品在国内USB频谱仪市场占有率稳居前五、国产品牌前三，实力早已得到行业认可。这次推出的SGA60信号源、PXA系列频谱仪，更是以“万元内”的价格，实现了“性能不缩水、功能全覆盖、便携又易用”，真正做到了“性价比封神”。对咱们射频人来说，这不仅仅是两款仪器那么简单——它意味着，我们不用再为了仪器成本望而却步，不用再跟别人抢测试设备，花很少的预算，就能搭建起属于自己的个人实验室；小型研发团队也能轻松配齐核心测试仪器，降低研发成本，加快项目推进速度；高校学生也能接触到高性能的射频仪器，提升实践能力，为未来从业打下基础。国产射频仪器的崛起，从来不是“低价内卷”，而是“技术突破”后的普惠——让更多人能用上高性能、高性价比的仪器，让射频技术不再被“高价门槛”困住。最后，想问一句：你心中的个人射频实验室，还差哪台仪器？评论区聊聊～关注射频学堂，后续我们还会持续分享更多射频干货、仪器测评，陪你一起成长，解锁更多射频新可能！#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频
