ADI搞狠活！ADRF5420把射频开关直接拉到90GHz，毫米波领域再破局

发布时间：2026-04-24来源：射频学堂

大家好，这里是射频学堂。

在射频圈儿，一直有个共识：频率越高，设计难度呈指数级飙升，尤其是进入毫米波频段，哪怕是一个小小的射频开关，都要突破材料、工艺、性能的多重瓶颈。而近日，射频学堂注意到ADI（Analog Devices）直接放出了个狠活——推出ADRF5420反射式单刀双掷（SPDT）射频开关，硬生生把工作频率干到了90GHz，刷新了硅基射频开关的高频上限，给射频工程师们带来了不小的惊喜，也让毫米波应用的落地又近了一步。

射频开关作为信号通路的“交通指挥员”，核心作用是控制射频信号的通断与切换，看似简单，却直接决定了整个射频系统的信号质量、功耗和可靠性，尤其是在高频场景下，一点点性能偏差都可能导致整个系统失效。此前，不少硅基射频开关的频率上限停留在60-80GHz，想要突破90GHz，不仅要解决信号衰减、隔离度不足的问题，还要兼顾低功耗和小型化，难度可想而知。

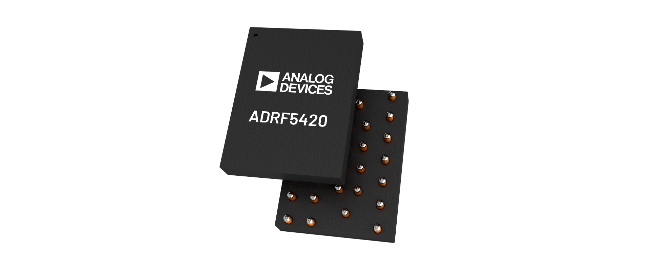

ADI这次推出的ADRF5420，之所以能实现90GHz的高频突破，核心在于其采用的硅工艺优化的倒装芯片设计。不同于传统的GaAs工艺，硅工艺在成本和集成度上更具优势，而ADI通过工艺改良和结构优化，让这款硅基开关成功突破高频瓶颈，工作频率覆盖1GHz至90GHz，实现了超宽频段的全覆盖——从常规射频频段，直接跨越到毫米波的高频区域，一款开关就能适配多种高频应用场景，大大降低了工程师的设计难度。

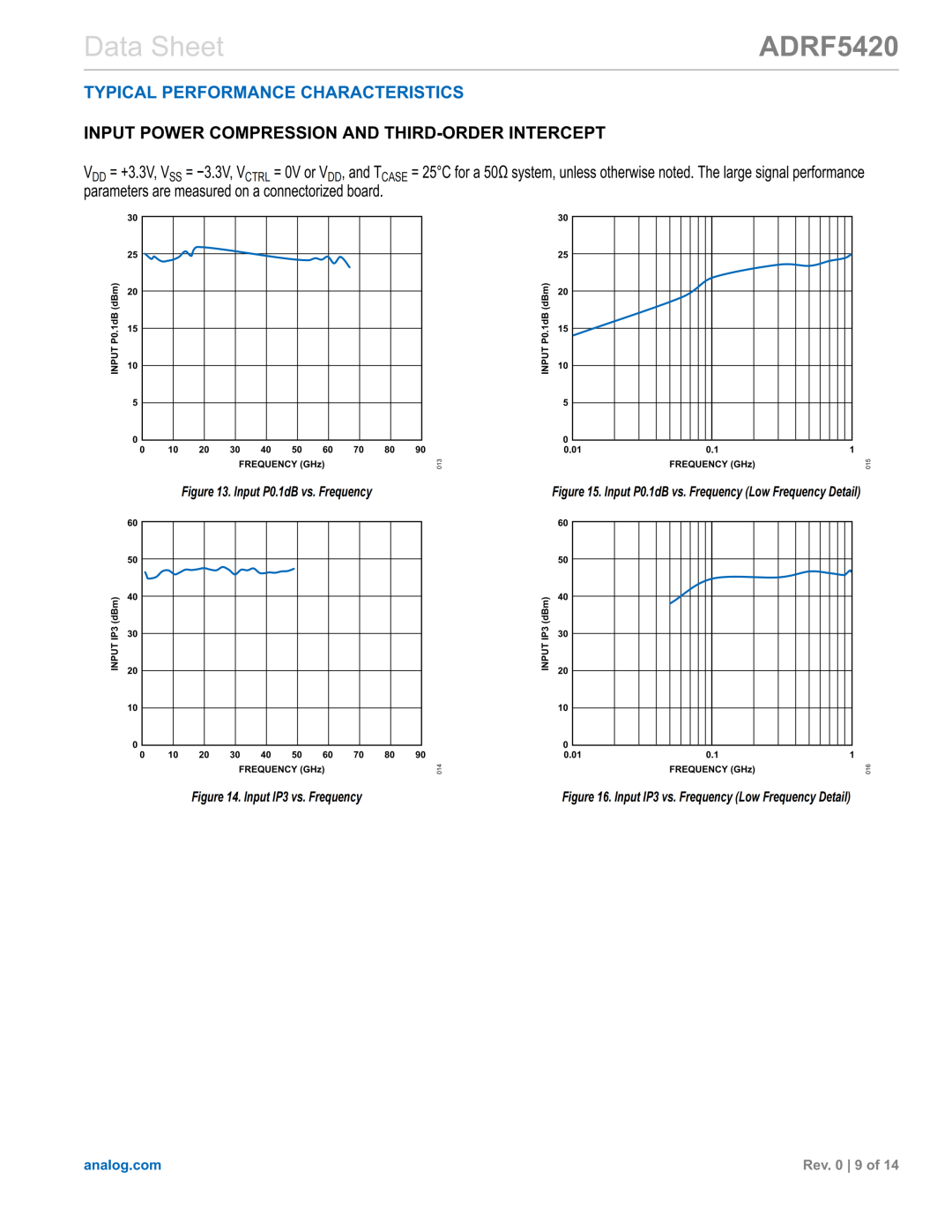

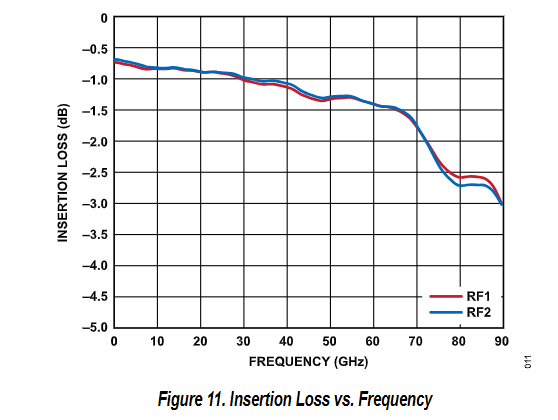

更难得的是，ADRF5420在高频下依然保持着出色的性能表现，这也是它最值得称道的地方。射频工程师最关心的插入损耗，这款开关在90GHz频段下优于3.0dB，要知道，在高频段每降低0.1dB的插入损耗，都需要在设计上付出巨大努力；而隔离度优于3dB，能有效避免信号串扰，保证信号传输的纯净度，这对于毫米波通信、雷达等对信号质量要求极高的场景来说，至关重要。除此之外，它的直通路径射频输入功率处理能力达到24dBm，热切换路径为21dBm，高功率处理能力让它能适应更复杂的高频工作环境，避免因功率过高导致器件损坏。

在功耗控制上，ADRF5420也延续了ADI一贯的优势。采用+3.3V正电源供电时，电流消耗低至130μA；即使采用-3.3V负电源供电，电流消耗也仅为490μA，低功耗特性让它能适配便携式测试仪器、军用无线电等对功耗敏感的设备。更灵活的是，它还支持单正电源供电模式——只需将负电源接地，就能正常工作，虽然这种模式下开关特性、线性度会有所降低，但小信号性能依然能保持稳定，给工程师提供了更多的设计灵活性，这一点对于简化电路设计、降低系统成本来说，非常实用。

控制方式上，ADRF5420兼容CMOS/LVTTL逻辑，这也是射频工程师们最熟悉、最常用的控制方式，无需额外设计专用控制电路，就能轻松集成到现有系统中，大大提升了设计效率。而在封装上，它采用30球、1.56毫米×2.04毫米的带凸点裸片设计，体积小巧，能适应小型化射频设备的需求，同时其工作温度范围覆盖-40°C至+105°C，无论是高温环境还是低温场景，都能稳定工作，可靠性拉满。

可能有射频新手会问，90GHz的射频开关，到底能用到哪些地方？

其实它的应用场景远比我们想象的广泛。首先是测试和仪器仪表领域，随着毫米波测试需求的增加，90GHz的开关能完美适配矢量网络分析仪、频谱分析仪等高端测试设备，实现高频信号的精准切换，助力测试精度的提升——要知道，高端测试仪器的核心器件性能，直接决定了测试结果的准确性，ADRF5420的出现，无疑为高频测试仪器的研发提供了更优质的选择。

其次是5G毫米波基础设施，当前5G正向高频段演进，毫米波通信凭借大带宽、高速率的优势，成为5G进阶的重要方向，而ADRF5420的90GHz频率覆盖，能完美适配5G毫米波基站的信号切换需求，助力5G高频段的落地应用。除此之外，它还能应用于军用无线电、雷达和电子对抗措施（ECM）领域，高频特性让雷达的探测精度和抗干扰能力得到提升；在微波射频和甚小孔径终端（VSAT）领域，也能发挥其宽频段、高可靠性的优势，保障卫星通信的稳定传输。

回顾射频开关的发展历程，从低频到高频，从GaAs工艺到硅工艺，每一次突破都离不开厂商的技术深耕。ADI这次用ADRF5420，将硅基射频开关的频率直接拉到90GHz，不仅打破了高频开关的技术壁垒，也让硅工艺在毫米波领域的应用更加广泛——要知道，此前不少人认为硅工艺难以突破高频瓶颈，而ADRF5420的出现，彻底打破了这一认知，证明了硅工艺在高频领域的巨大潜力。

对于射频工程师来说，ADRF5420的推出，无疑是一个“减负”神器——一款开关覆盖1-90GHz宽频段，无需为不同频段设计多套开关电路，既简化了设计流程，又降低了系统成本和体积，同时出色的性能和灵活的供电模式，也让它能适配更多复杂场景。而对于整个射频行业来说，这款开关的出现，也将推动毫米波应用的加速落地，无论是5G进阶、高端测试，还是军工、卫星通信领域，都将因此受益。

不得不说，ADI这次确实拿出了硬实力，直接把射频开关干到90GHz，不仅展现了其在射频器件领域的技术积淀，也为行业树立了新的标杆。相信在ADRF5420的带动下，会有更多厂商投入到高频射频开关的研发中，推动整个射频行业向更高频段、更优性能、更低成本的方向发展，而我们射频工程师，也将有更多优质的器件选择，解锁更多高频设计的可能。

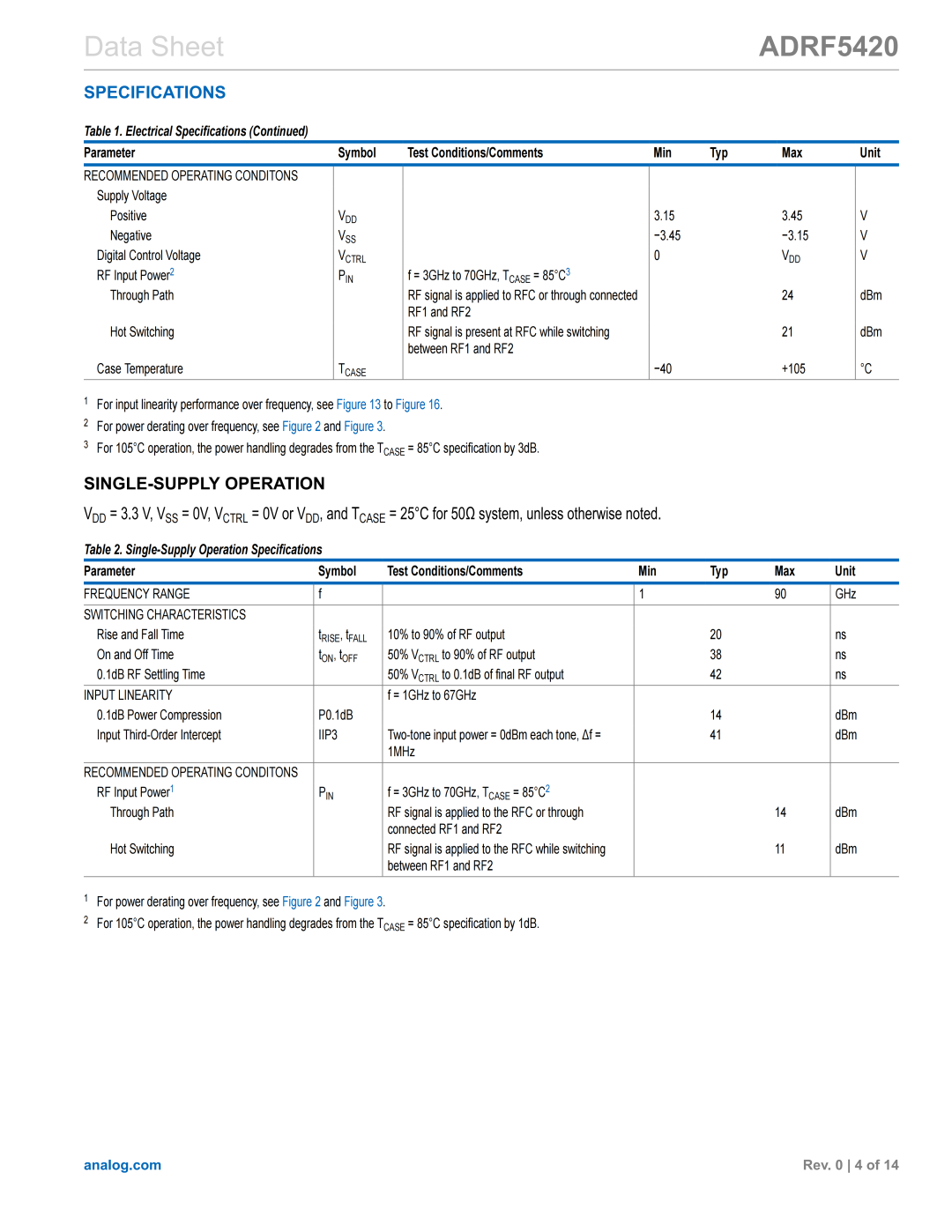

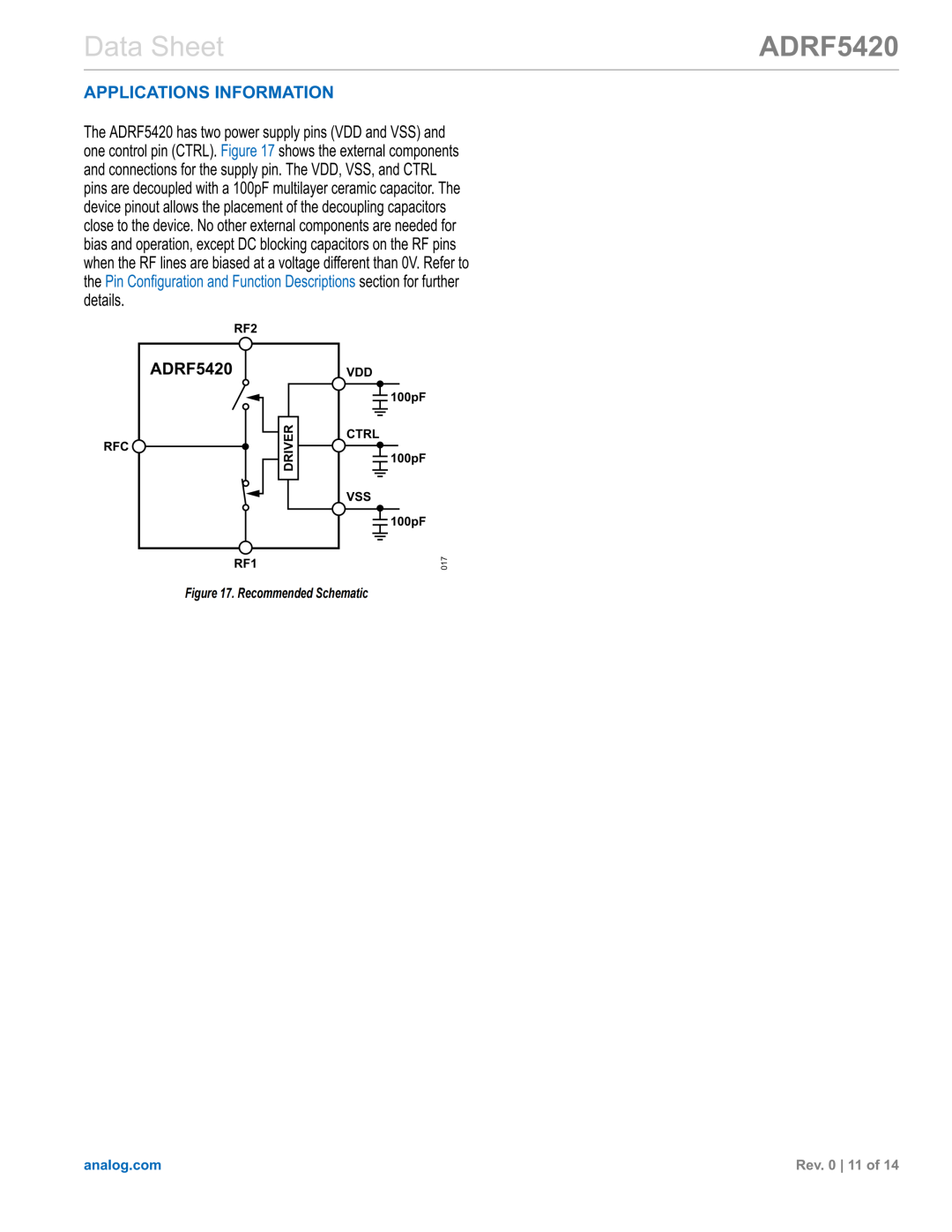

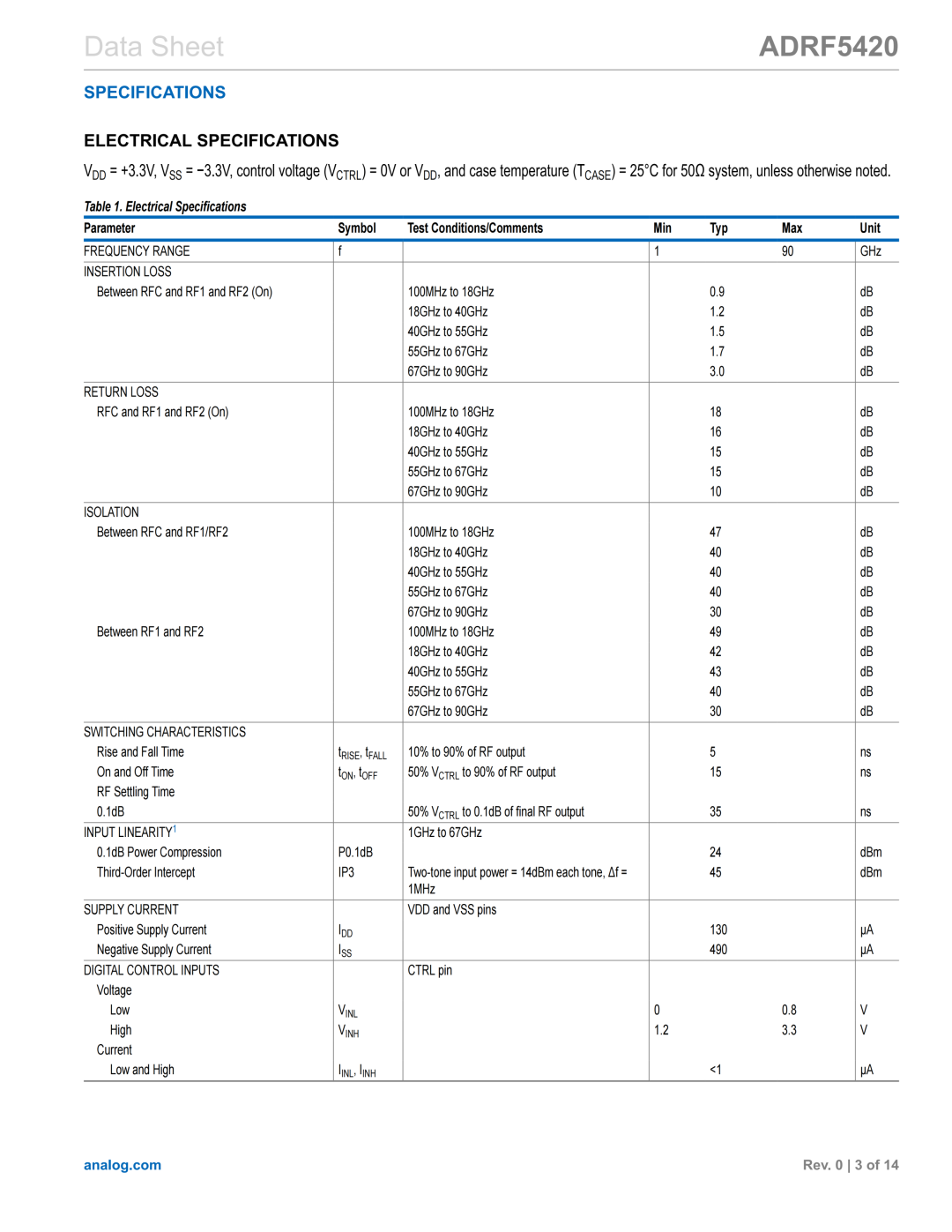

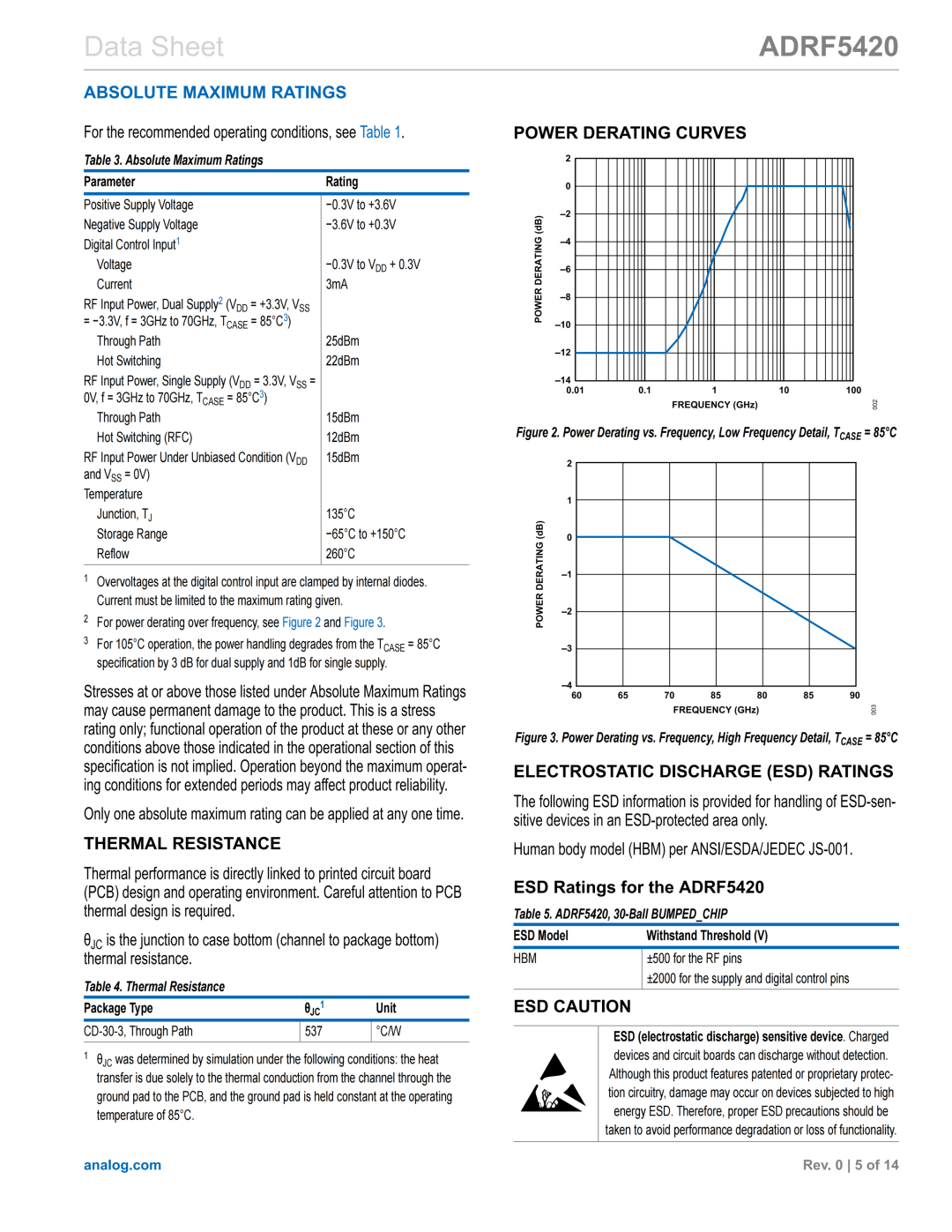

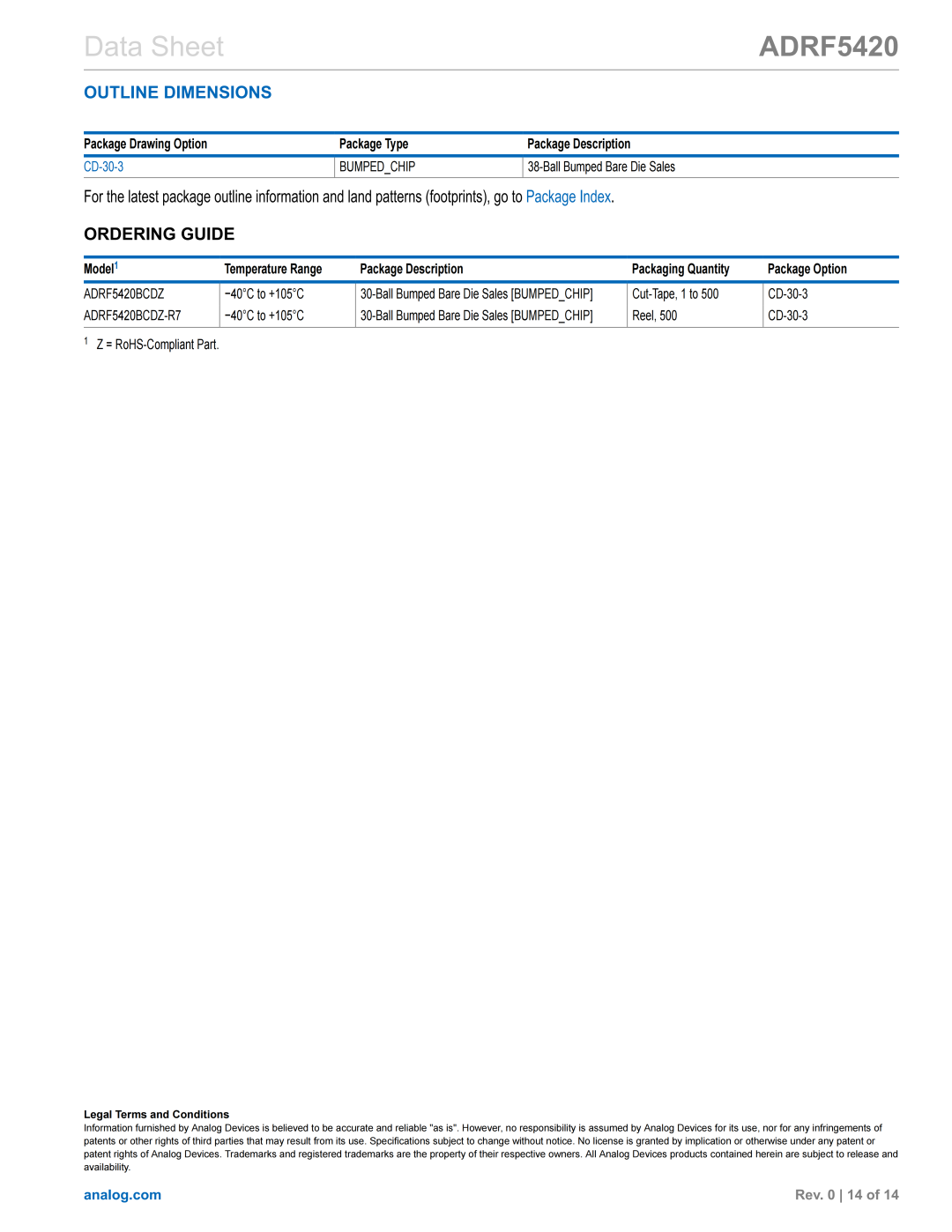

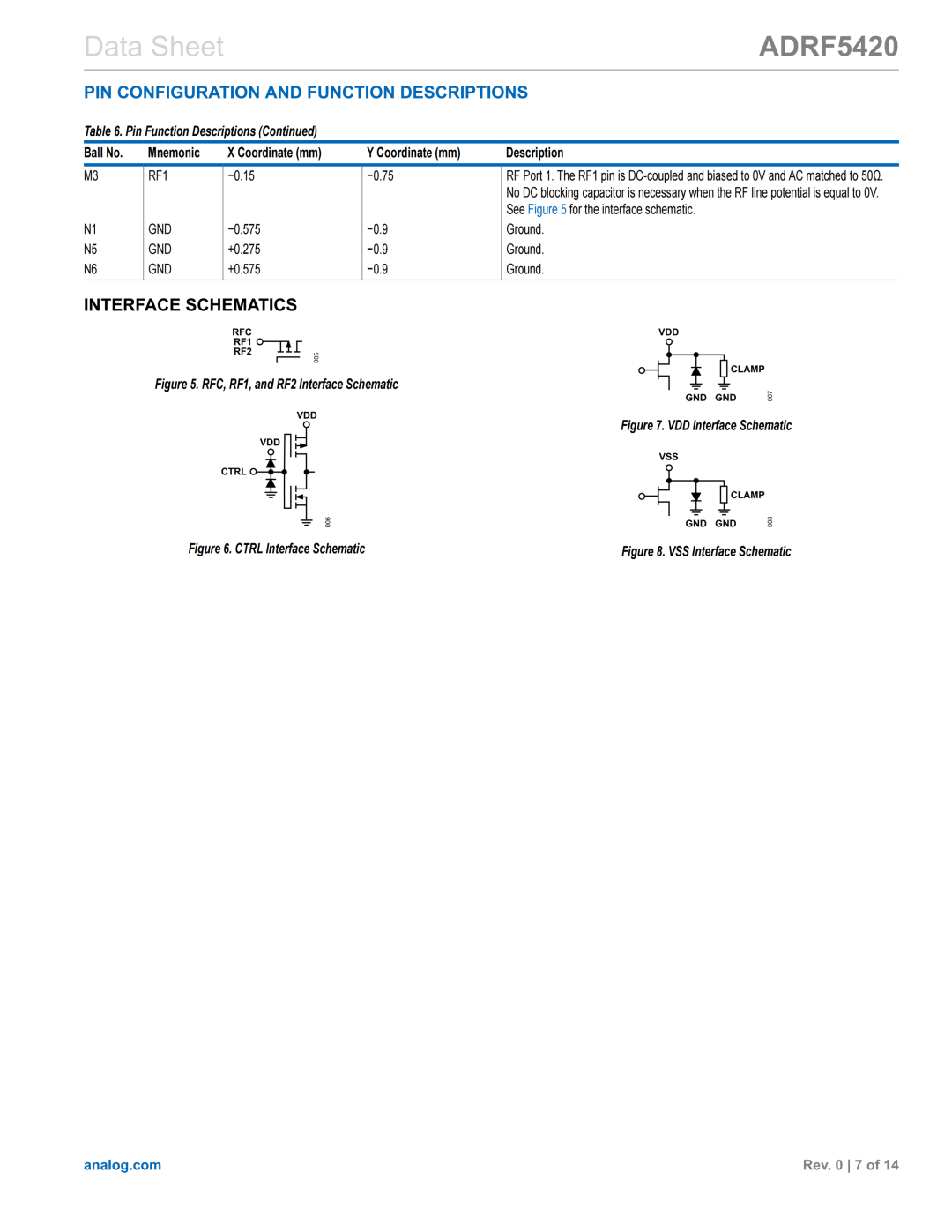

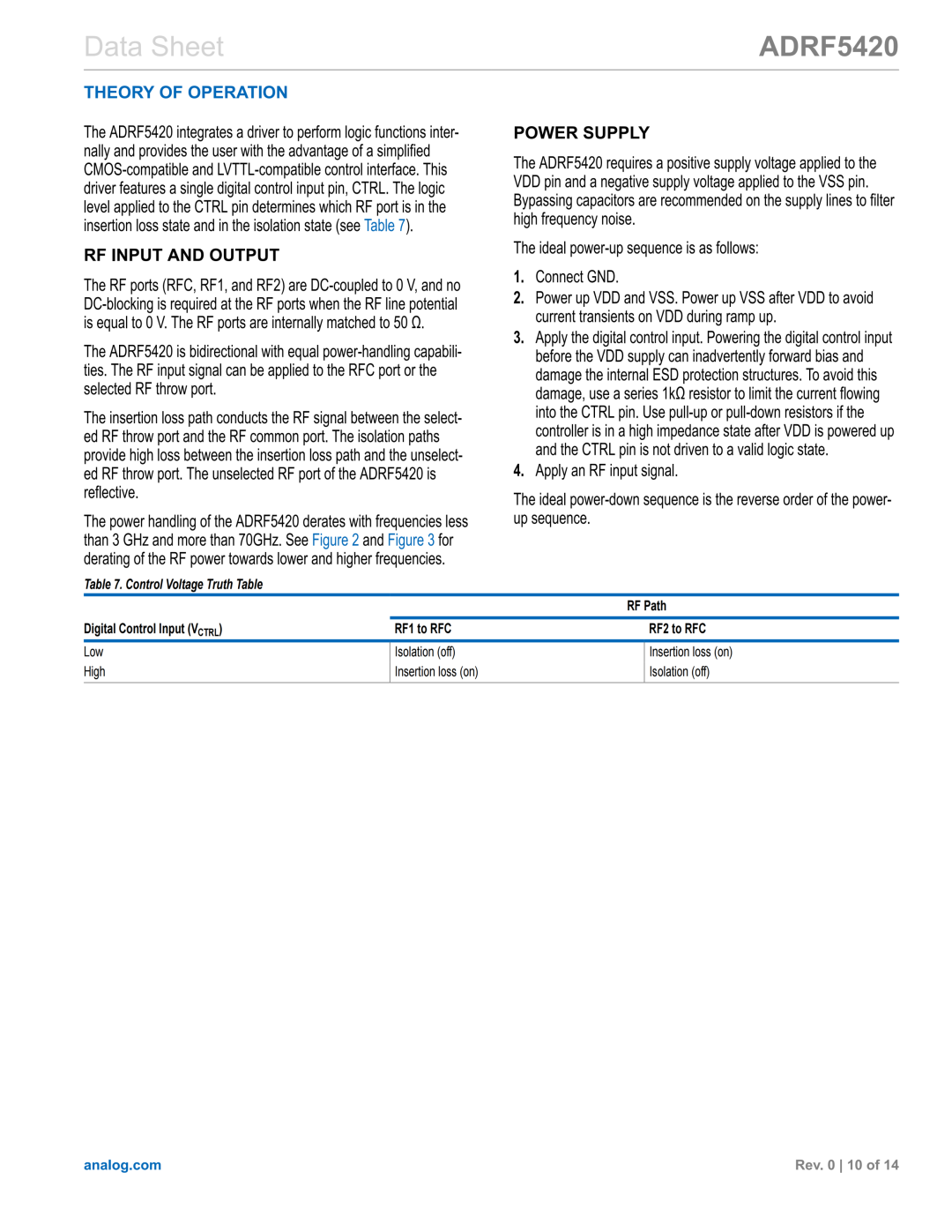

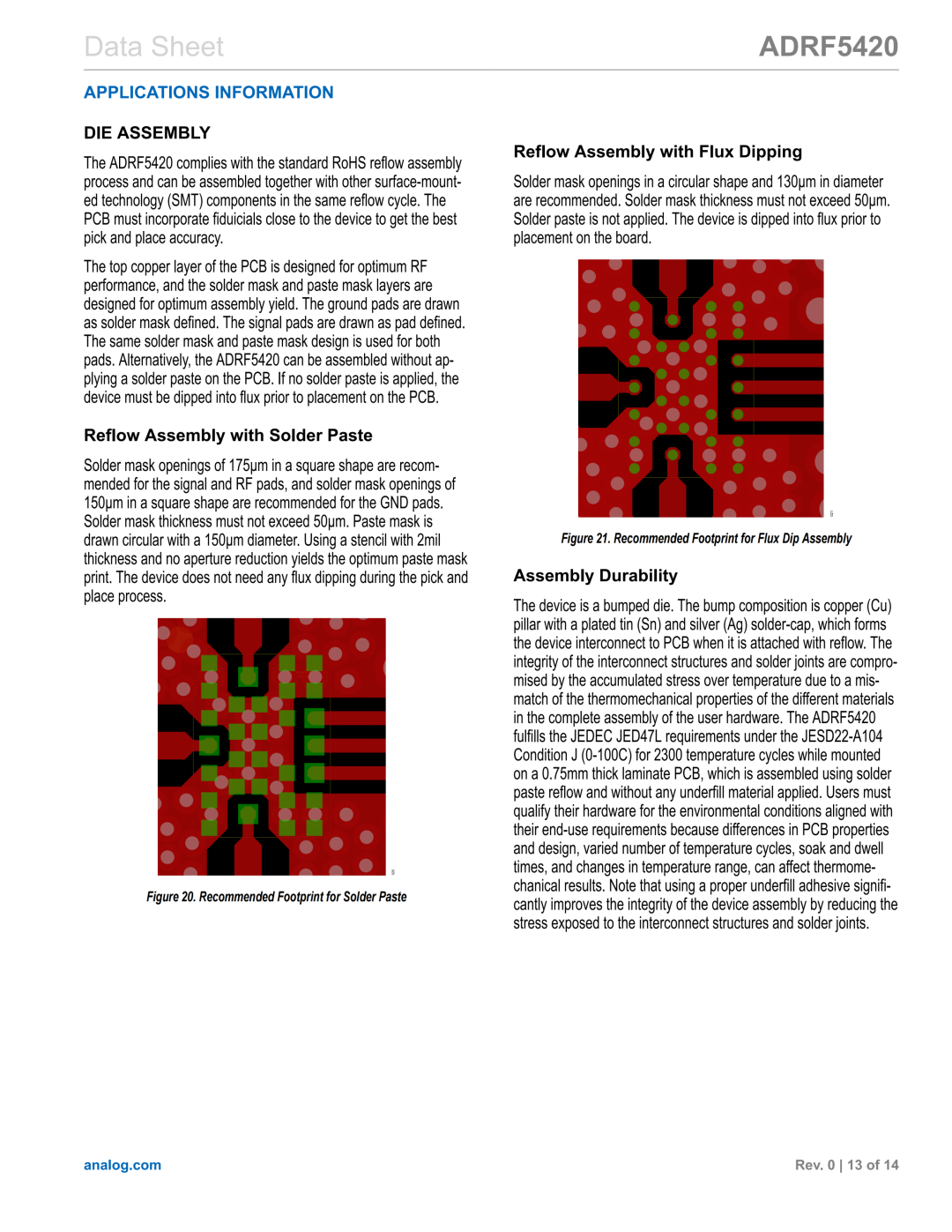

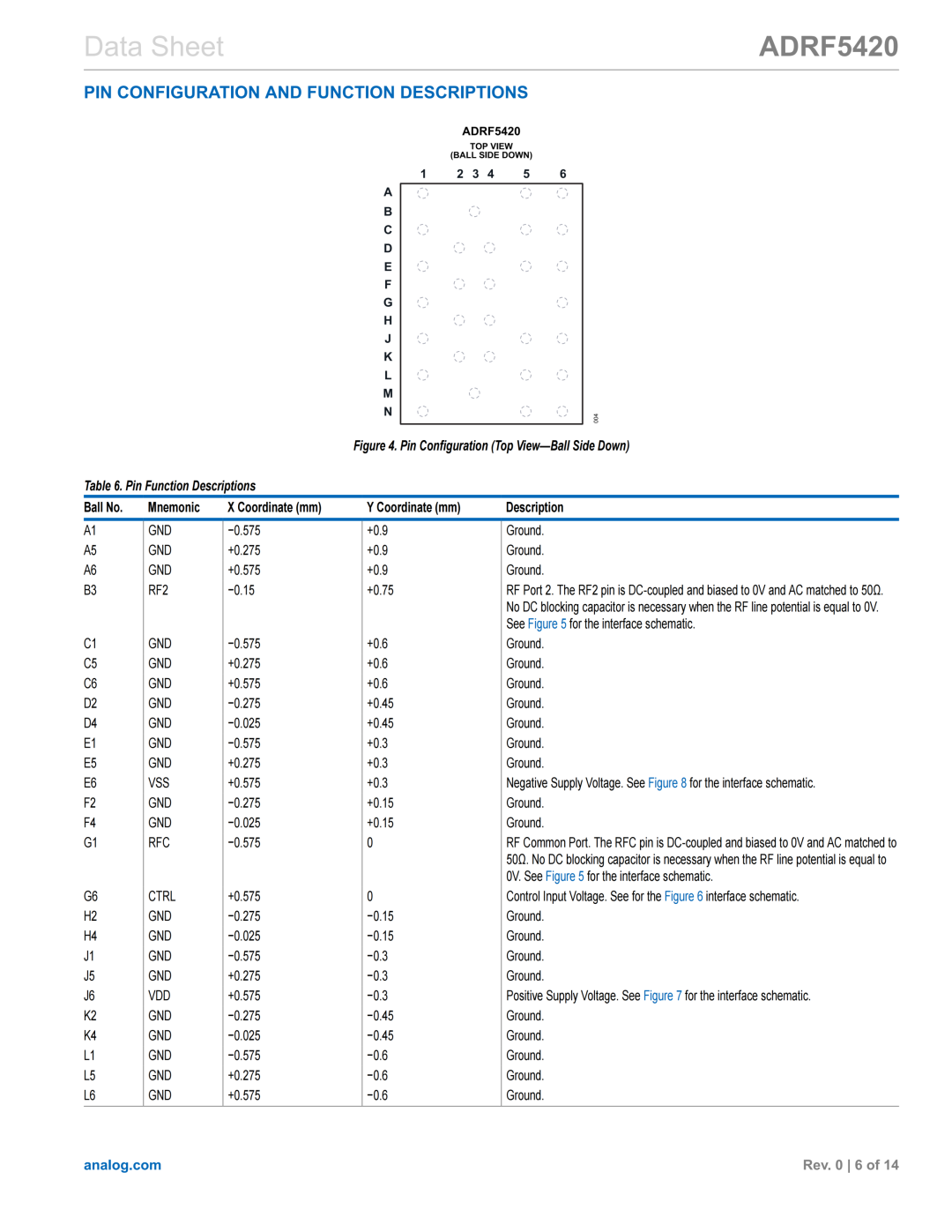

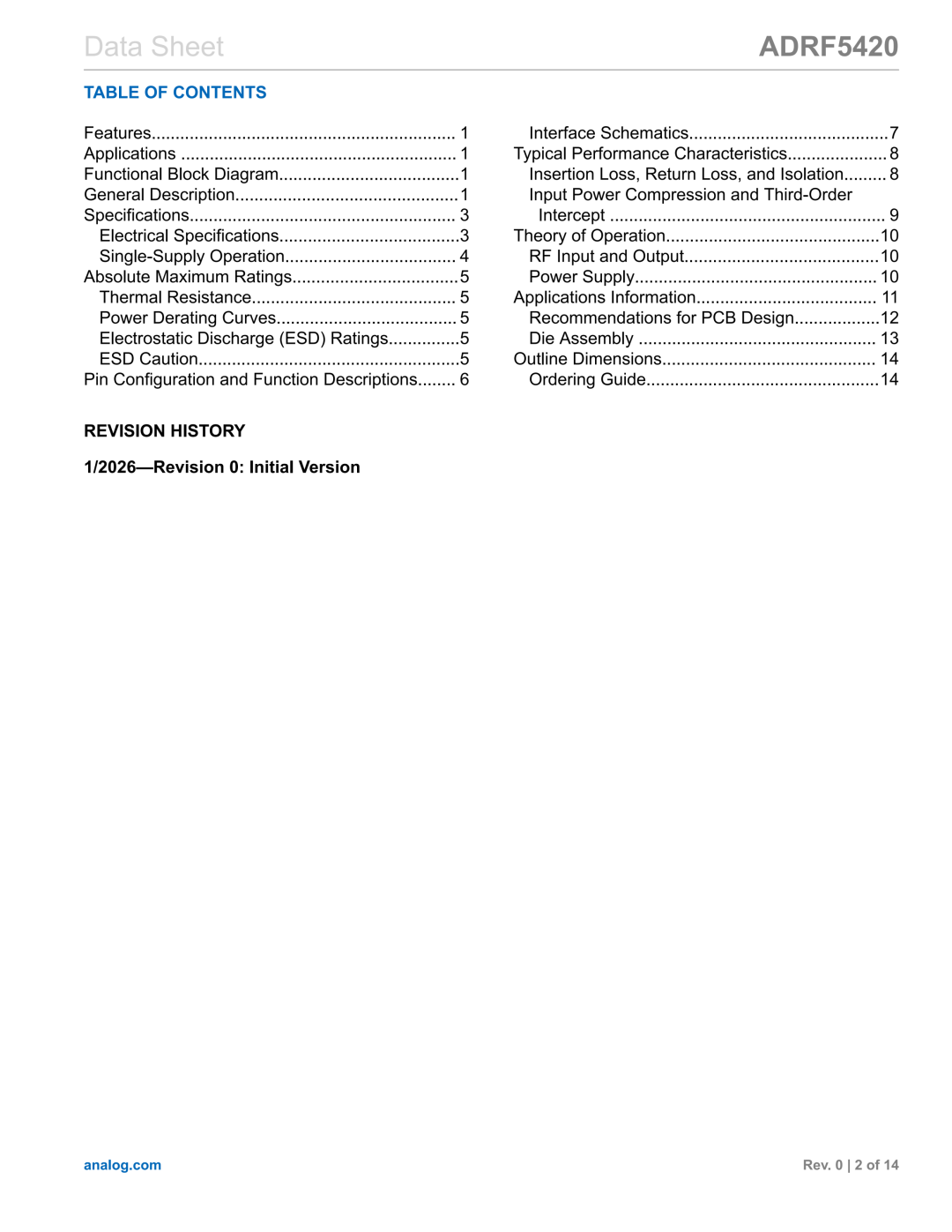

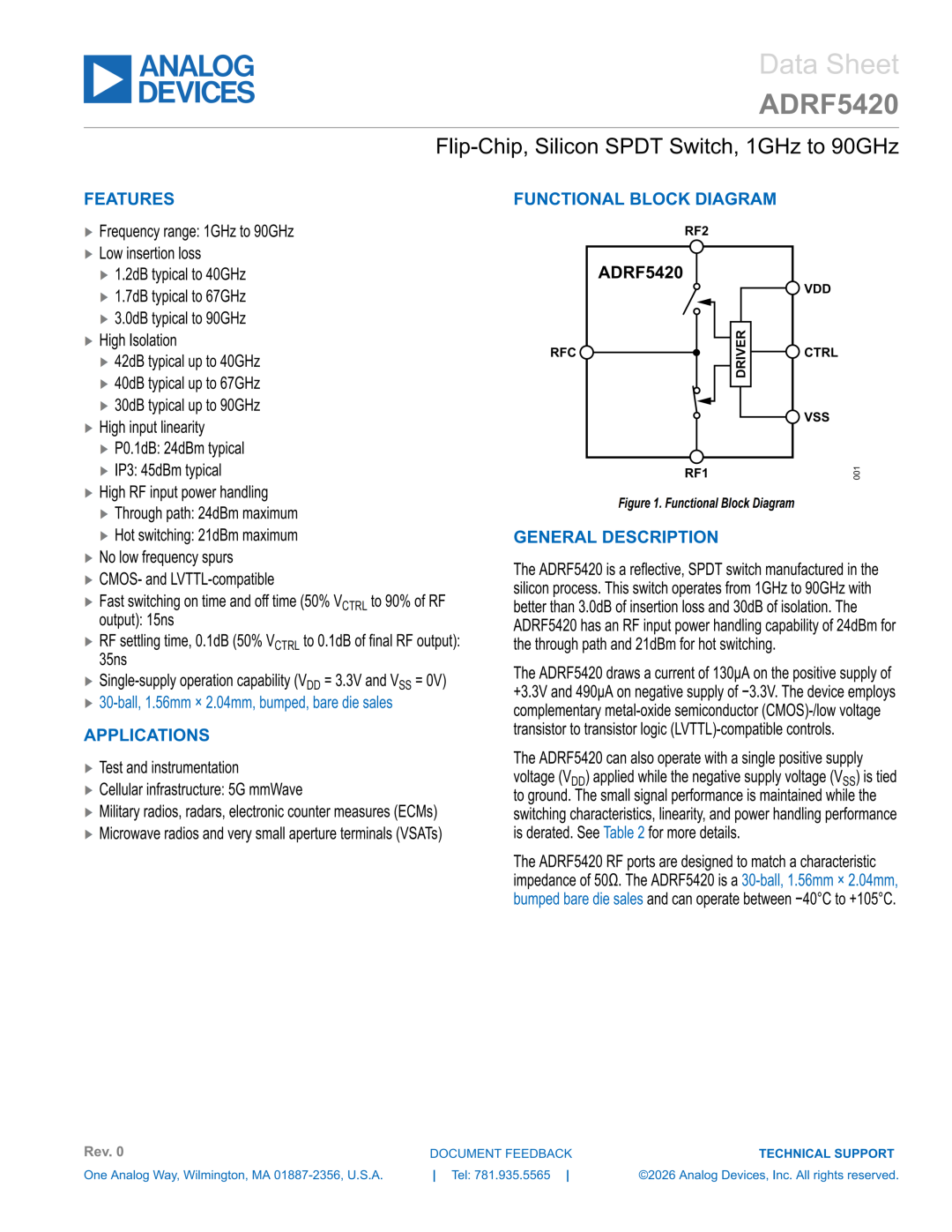

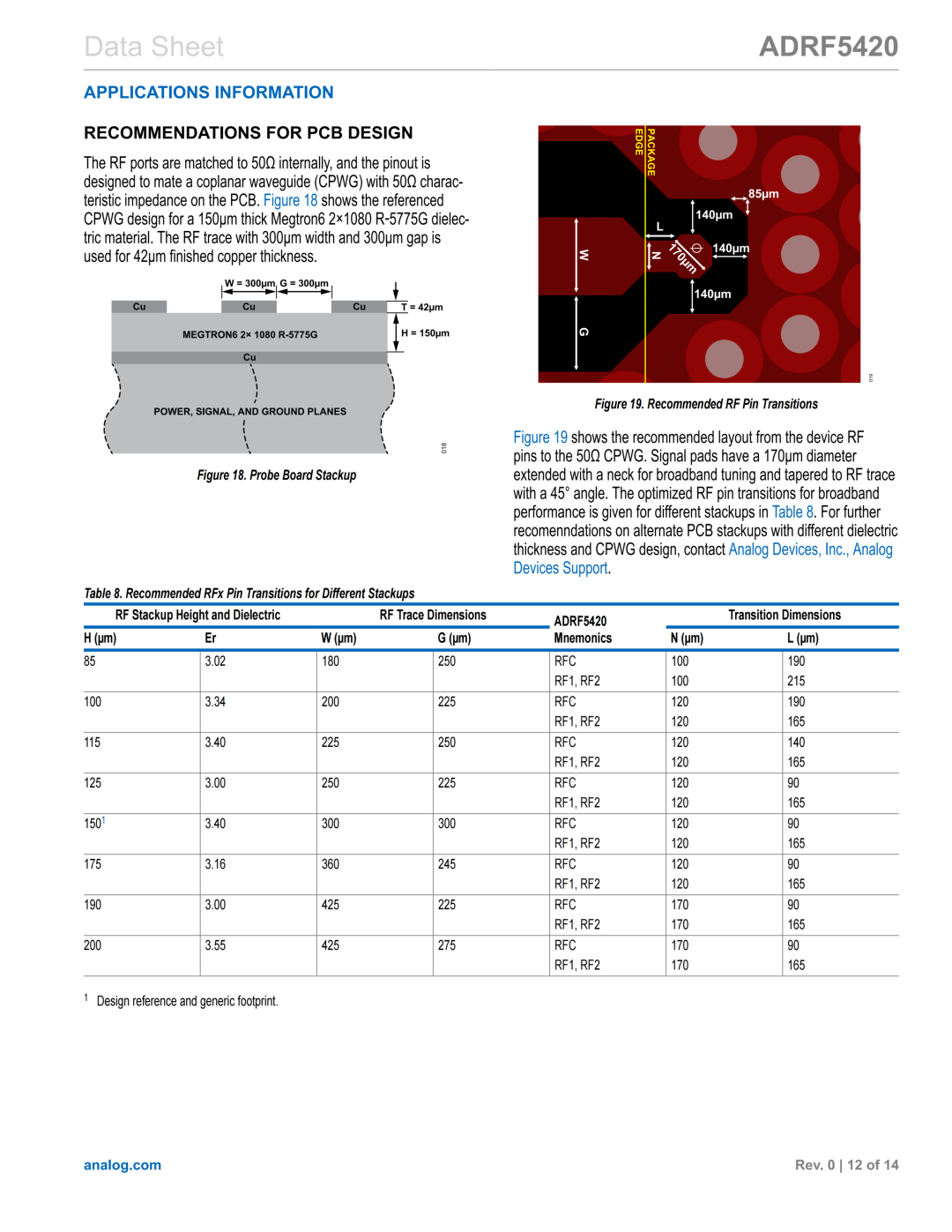

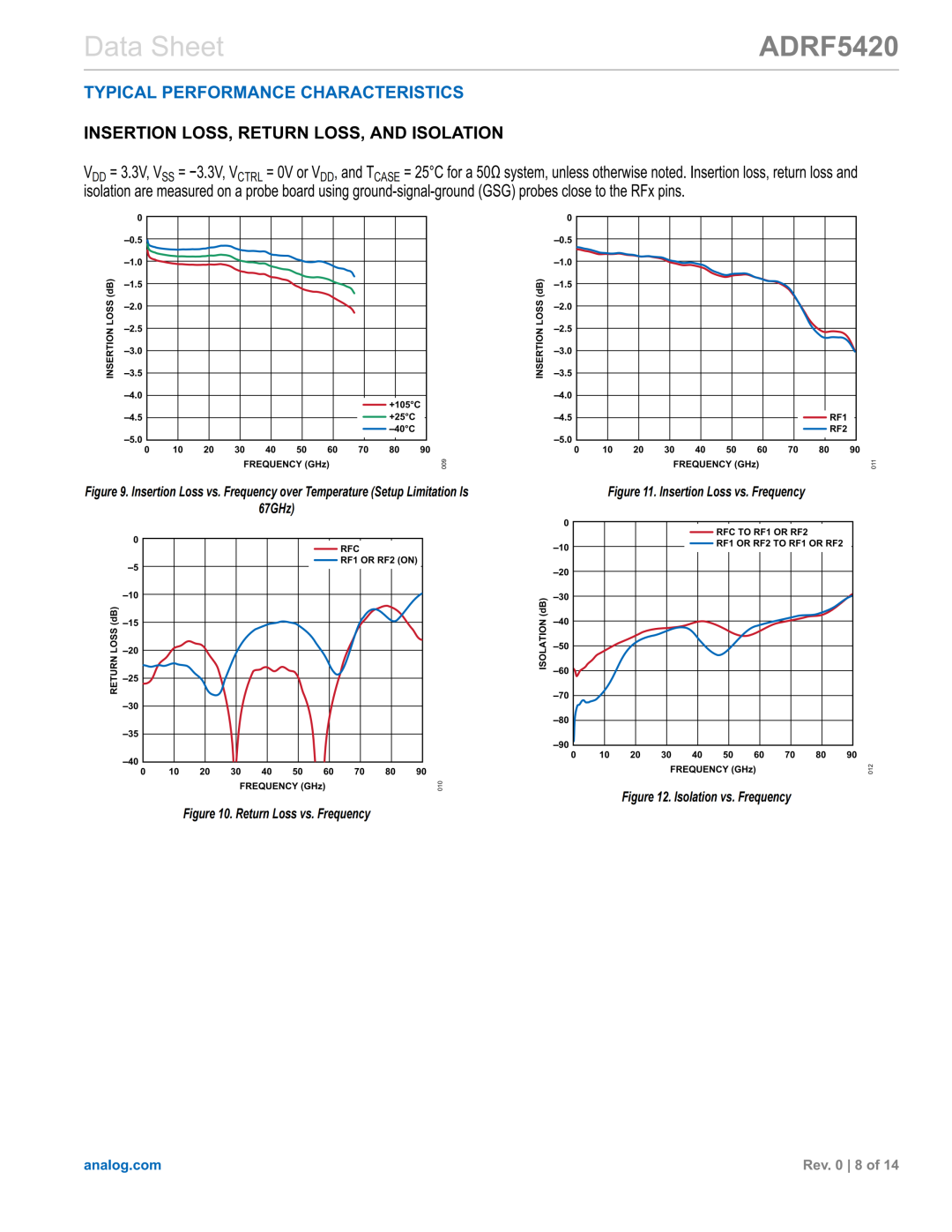

Datasheet（如需下载，请点击文末阅读原文）
