赶紧收藏吧！解析为什么SEM拍不清图
发布时间：2026-04-24来源：滤波器

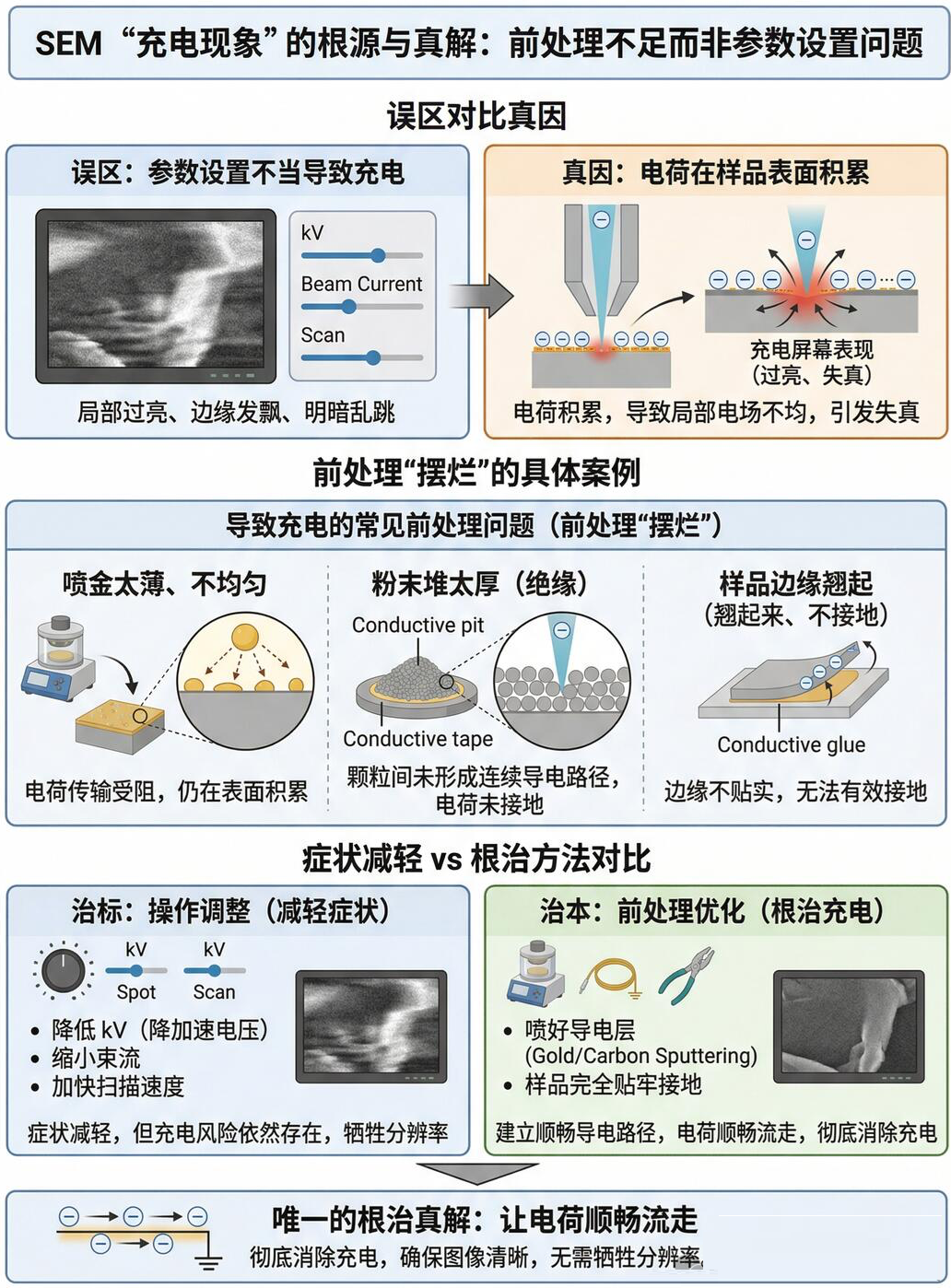

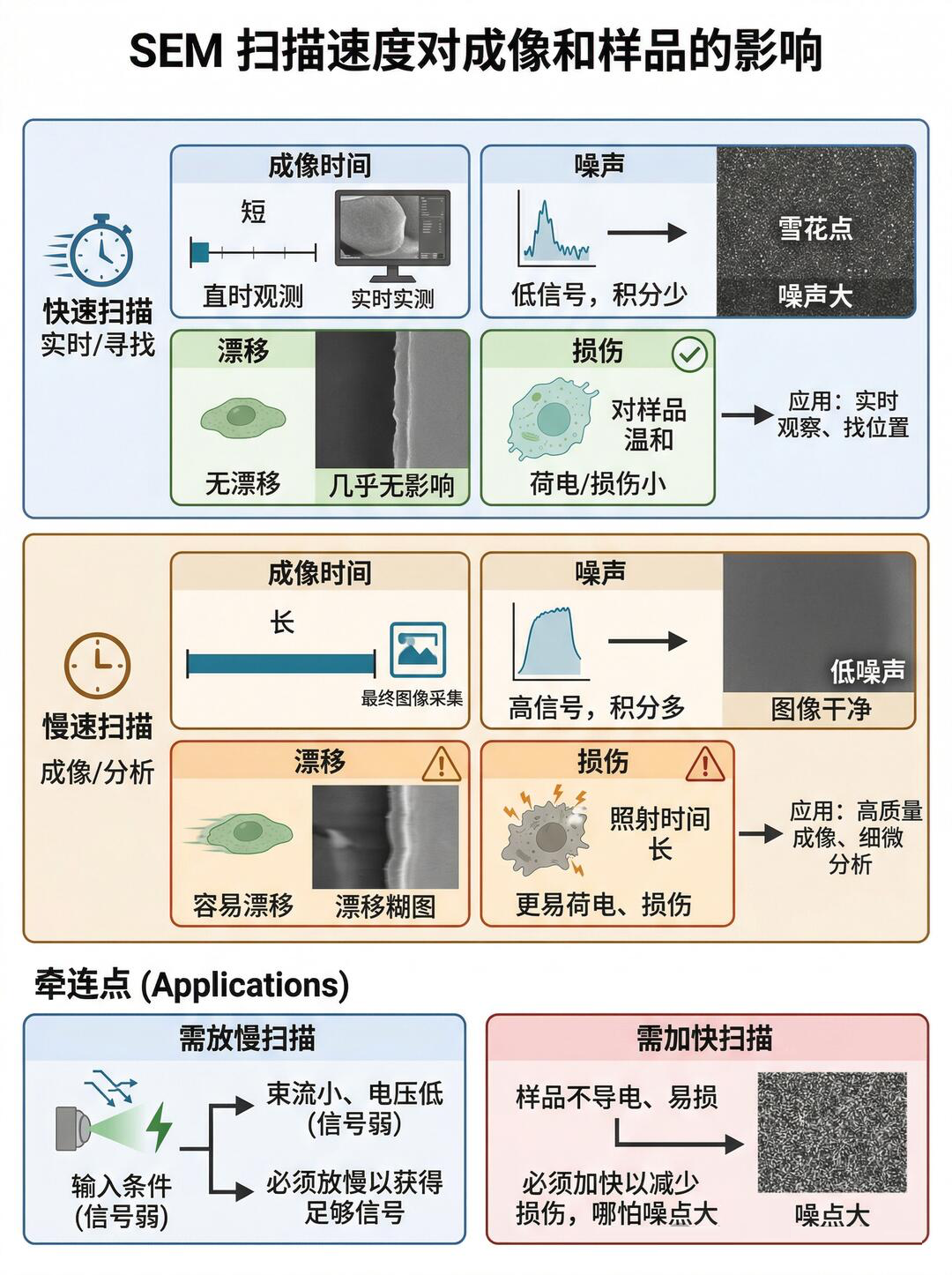

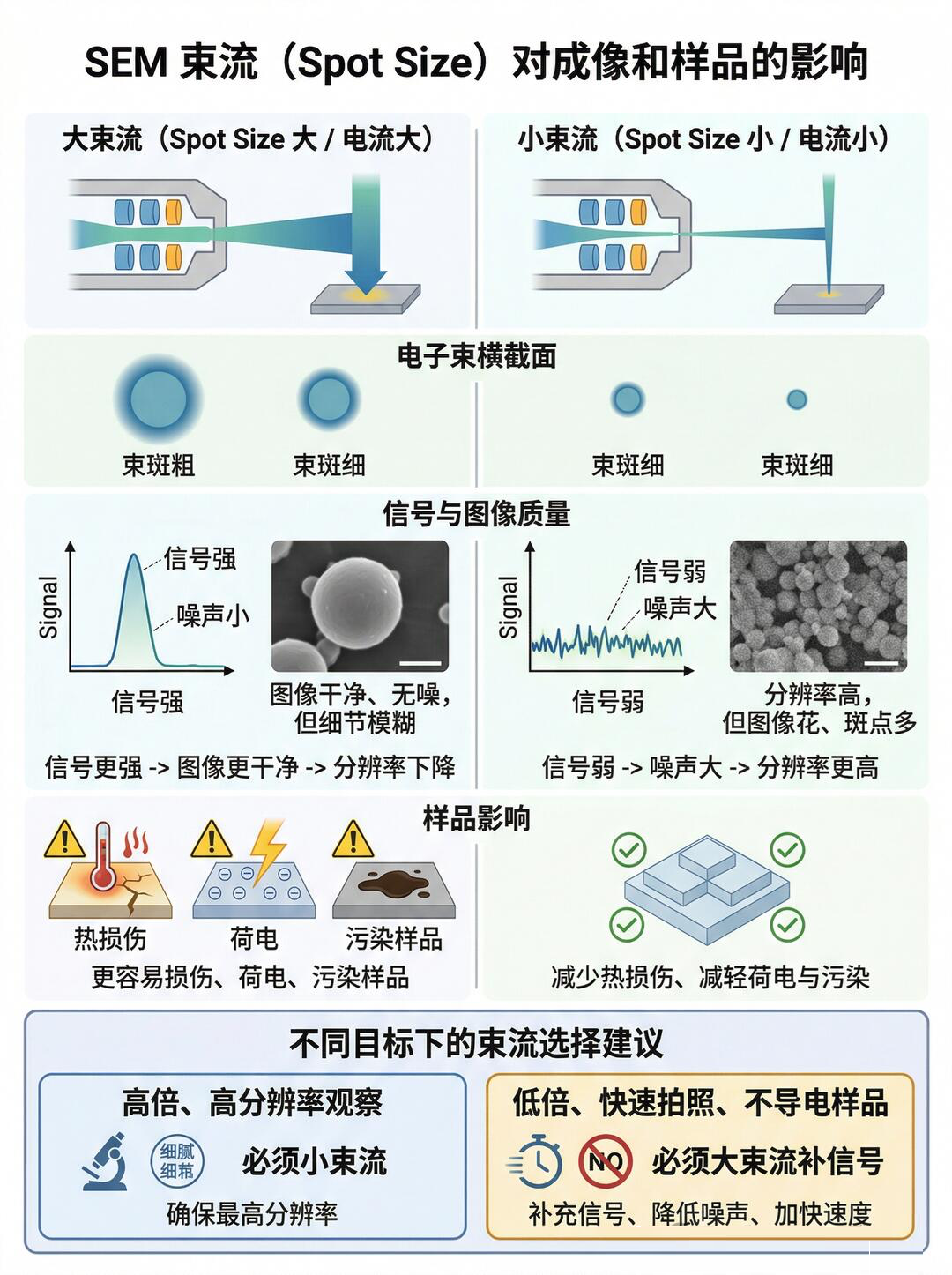

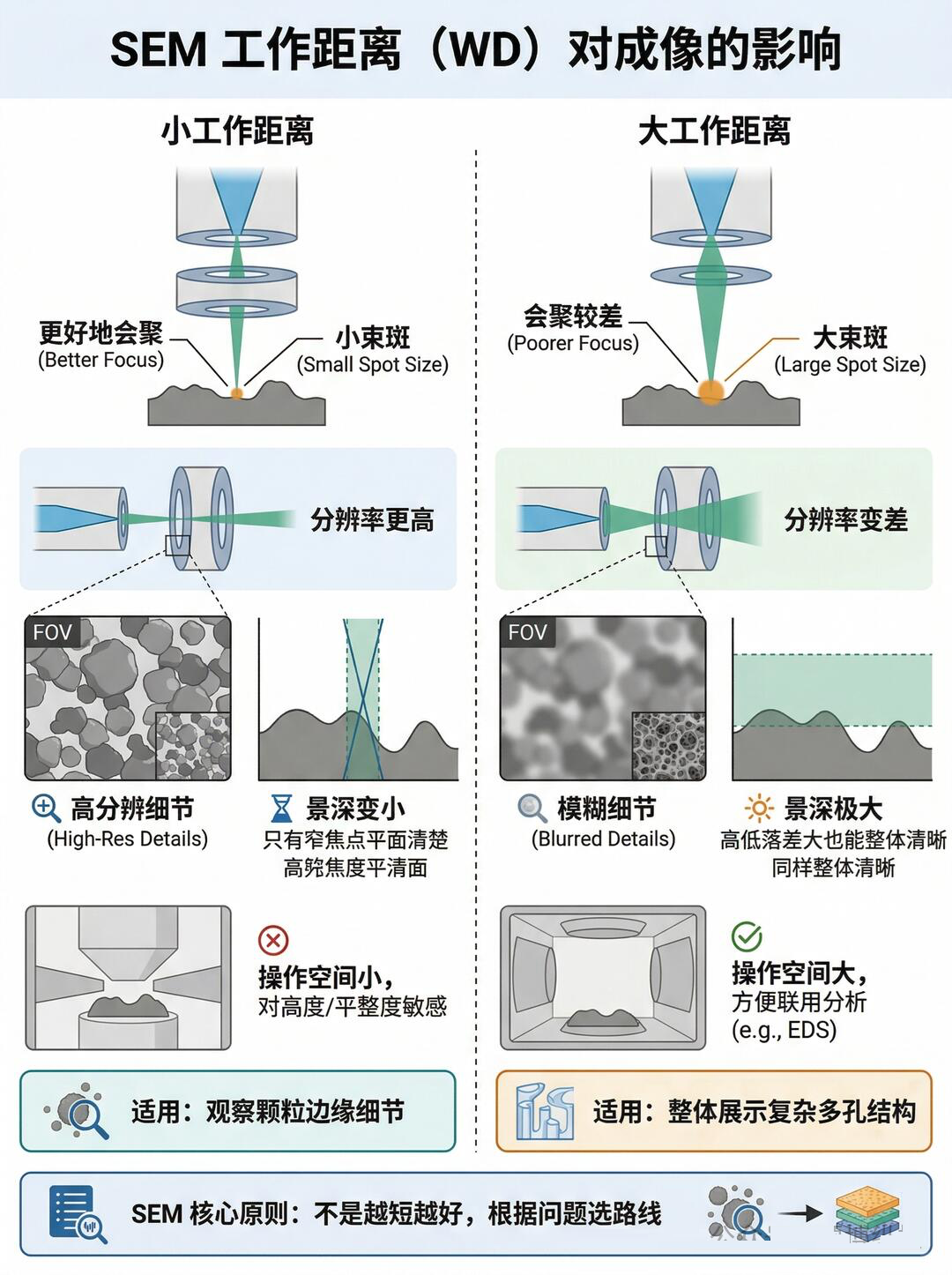

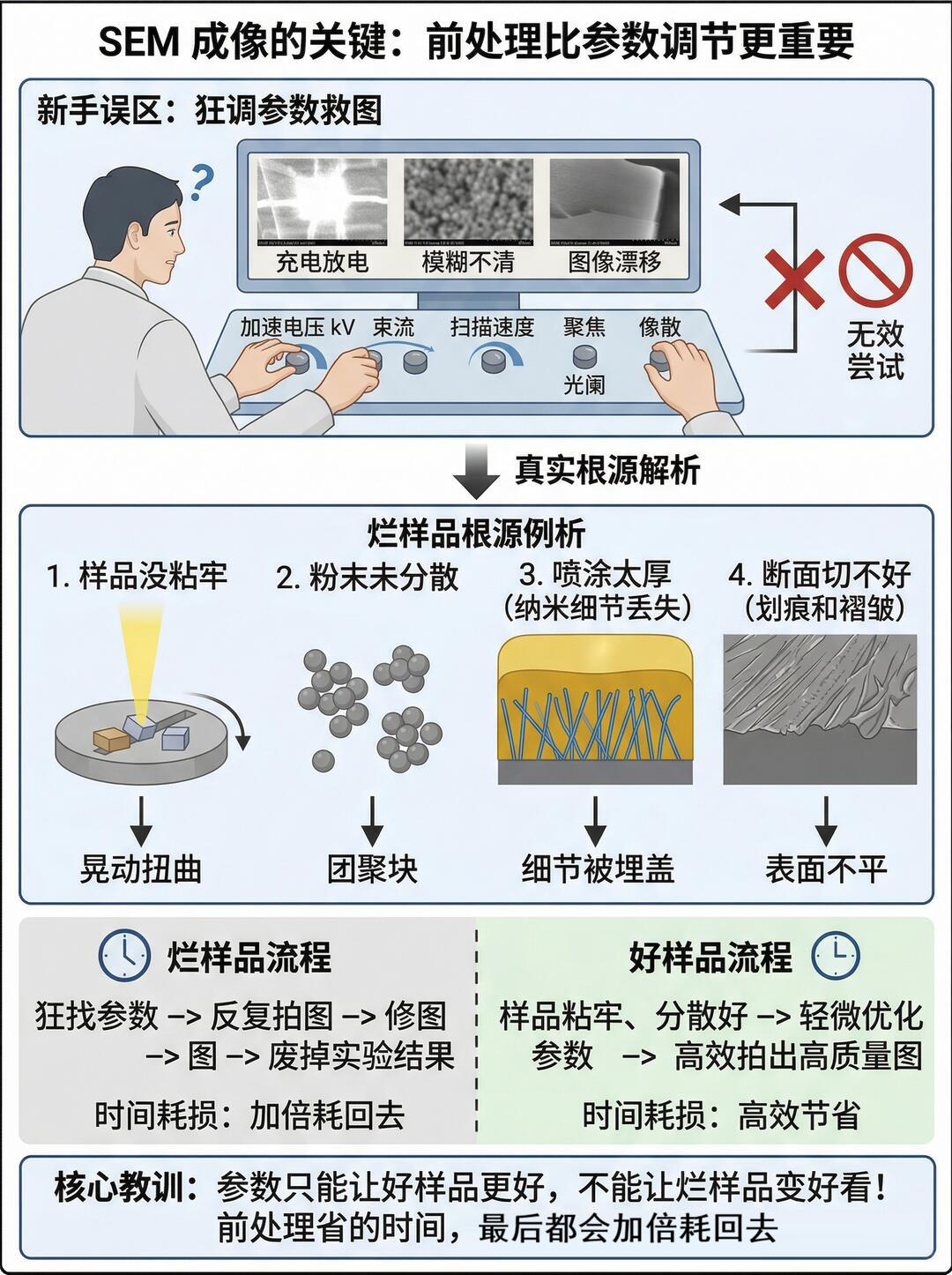

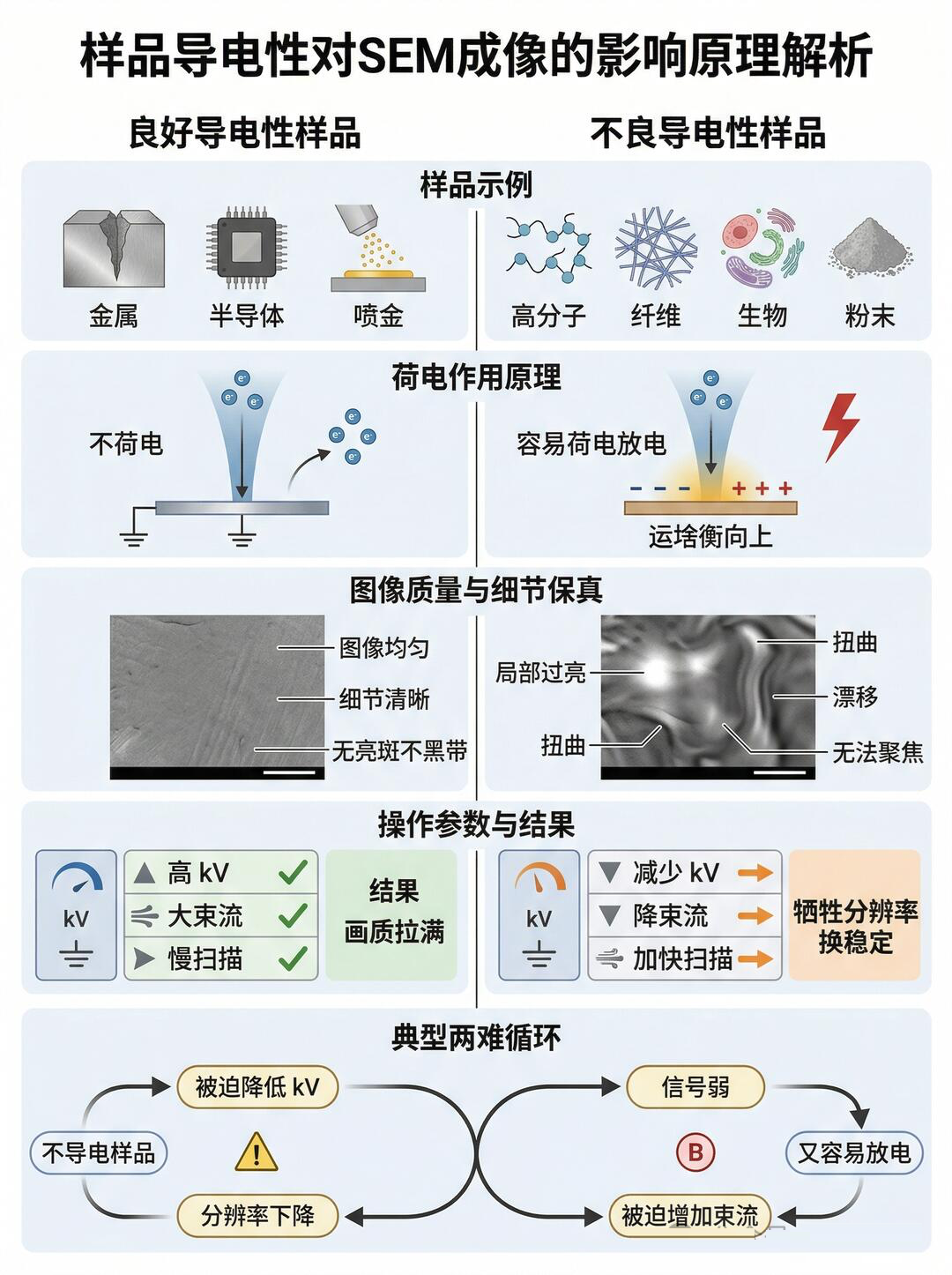

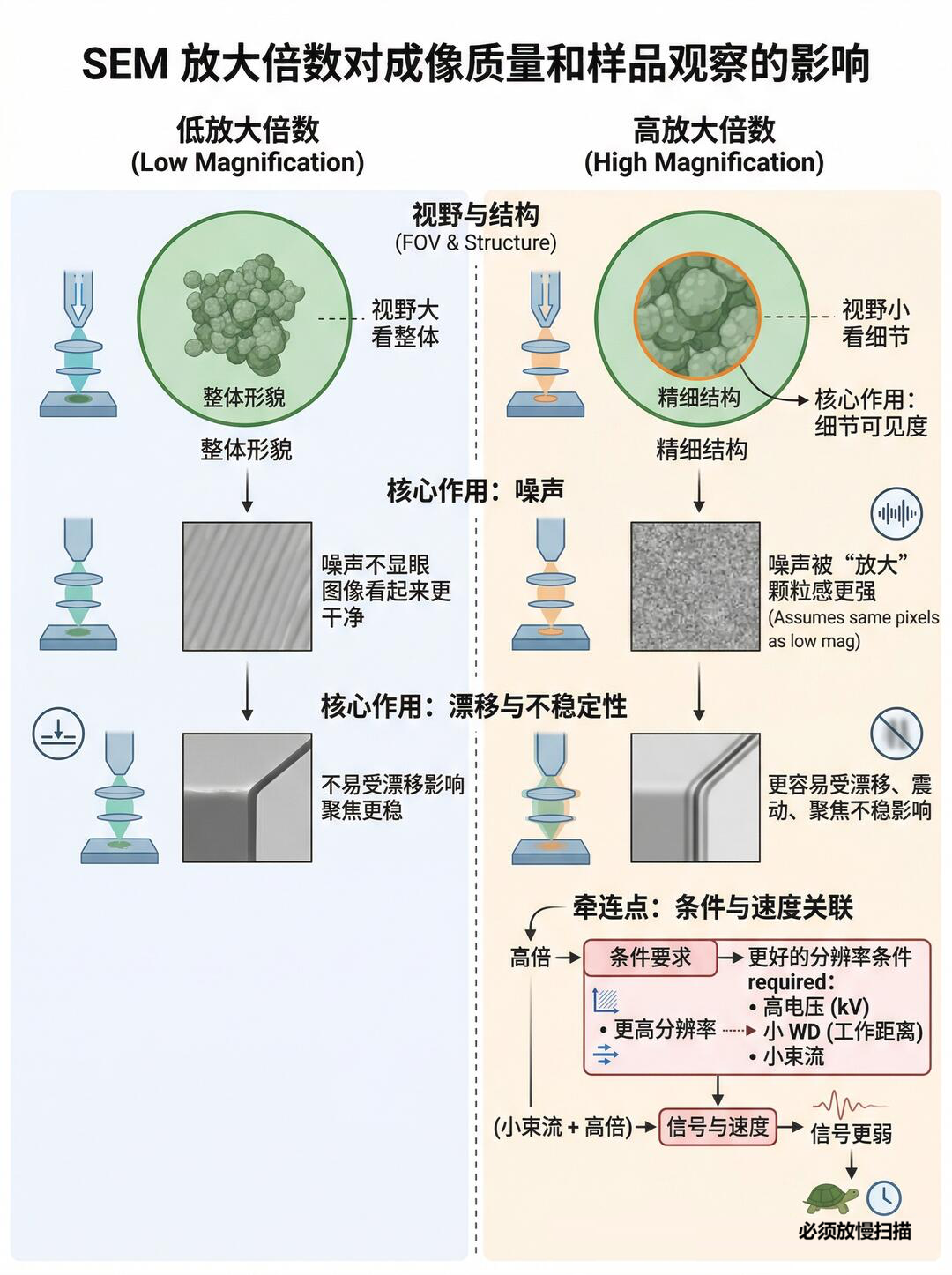

你是否也面临这样的困境：满怀期待地把样品送去做SEM，拿回来的图却灰暗模糊、重点不突出？或者面对一堆参数（kV, Spot Size, WD）无从下手，只能听天由命？ 这篇笔记，不重复基础，只讲那些能让你的SEM图像质量和分析价值“原地起飞”的核心思维。花5分钟读完，你对SEM的理解将不再是“拍个照”。高压：电子束更细→分辨率高，但穿透深、表面细节弱，易荷电 / 损伤样品 牵连：高压信号强可降束流 / 提速度；低压信号弱需加束流 / 慢扫小 WD：会聚更好→分辨率高，景深小，高低起伏易部分模糊 大 WD：景深拉满，起伏大也整体清晰，束斑变大→分辨率降低 牵连：大 WD 分辨率受限，高倍无意义；小 WD 景深差，不平样品易糊大束流：信号强、噪点少，束斑粗→分辨率低，易热损伤 / 荷电 牵连：高分辨率用小束流；低倍 / 快拍 / 不导电样用大束流补信号牵连：低电压小束流信号弱，必须慢扫；不导电易损样只能快扫牵连：高倍需高分辨率搭配，小束流 + 高倍信号弱，只能放慢扫描不导电样：易过亮、扭曲、无法聚焦，只能降电压束流快扫，牺牲分辨率 两难：不导电降电压降分辨率，加束流补信号又加重荷电🧪样品制备才是成败关键 充电现象 = 电荷积在表面导不出 喷金不均、粉末堆太厚、样品没贴实，再调参数都治标不治本 生物 / 高分子软样必须固定、梯度脱水、干燥 一进真空塌形、电子束热损伤，原始结构没了，参数再神也没用 ❌常见误区 别用参数救烂样品！ 图充电、模糊、漂移，多半是样品没粘牢、团聚、喷金过厚、断面差 前处理偷的懒，都会在图上加倍体现✅一句话总结 想更清晰，就要牺牲速度 / 降低样品友好度 想保护样品、不放电，就要妥协分辨率 七分样品制备，三分仪器调节
