对于射频工程师而言，传输线是贯穿所有设计的“隐形基石”——小到PCB上的微带线，大到基站的馈线、雷达的波导，每一处射频信号的传输，都离不开传输线的支撑。但很多新手入门时都会陷入一个误区：明明都是导线，为什么普通电线不能用来传输射频信号？λ/4、λ/2传输线的“神奇变换”到底是什么原理？特征阻抗、驻波、VSWR这些天天挂在嘴边的参数，又该怎么理解和应用？

今天这篇文章，我们不玩虚的，从底层原理到实操应用，把传输线讲透，帮你避开新手最容易踩的坑，也搞定面试中高频出现的传输线考点，让你在设计中少走弯路。

核心疑问：普通导线，为什么不能传射频？

在低频电路中，我们用普通铜线、铝线连接元件，几乎不用考虑导线本身的影响——因为低频信号的波长极长（比如50Hz工频的波长约6000km），而我们常用的导线长度（几厘米、几十厘米）远小于波长，导线的“分布参数”可以忽略不计，我们只需要把它当作“理想导线”（电阻为0、无电容、无电感）即可。

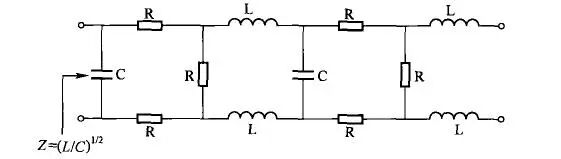

但到了射频频段（通常指300kHz~300GHz），一切都变了。比如我们常用的2.4GHz WiFi信号，波长约12.5厘米，此时如果用普通导线传输，导线的长度已经接近或超过波长的1/10，分布电阻、分布电感、分布电容这三个“隐形参数”就会凸显出来，再也不能忽略。如下图所示

举个直观的例子：普通导线在射频下，会像一个“微小的LC谐振回路”，不仅会消耗信号功率（分布电阻的损耗），还会让信号发生反射、畸变，甚至无法正常传输——这就是为什么射频电路中，我们必须用专门的传输线（微带线、同轴线等），而不是普通电线。

这里有一个关键判断标准，新手一定要记住：当导线长度 L ≥ λ/10 时，就必须按照传输线来分析，不能再当作理想导线处理（λ为射频信号的波长，λ = c/f，c为光速3×10⁸m/s，f为信号频率）。这也是新手最容易忽略的点，很多设计失误，根源就在这里。

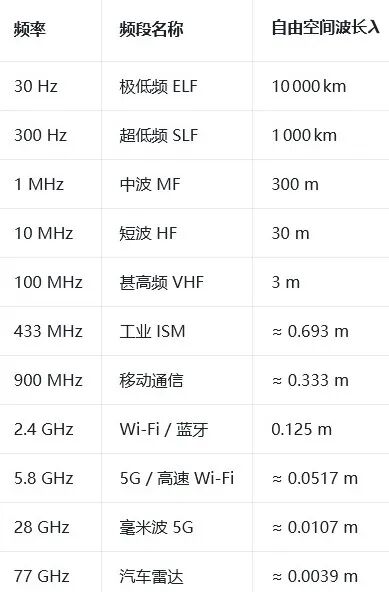

下面表格给出了不同频率的电磁波对应的波长，建议牢记。

传输线核心参数：从特征阻抗到驻波，一次理清

理解了“为什么普通导线不能传射频”，接下来我们聚焦传输线的核心参数——这些参数不仅是面试必问，更是设计中必须精准控制的关键，新手最懵的也正是这部分内容。

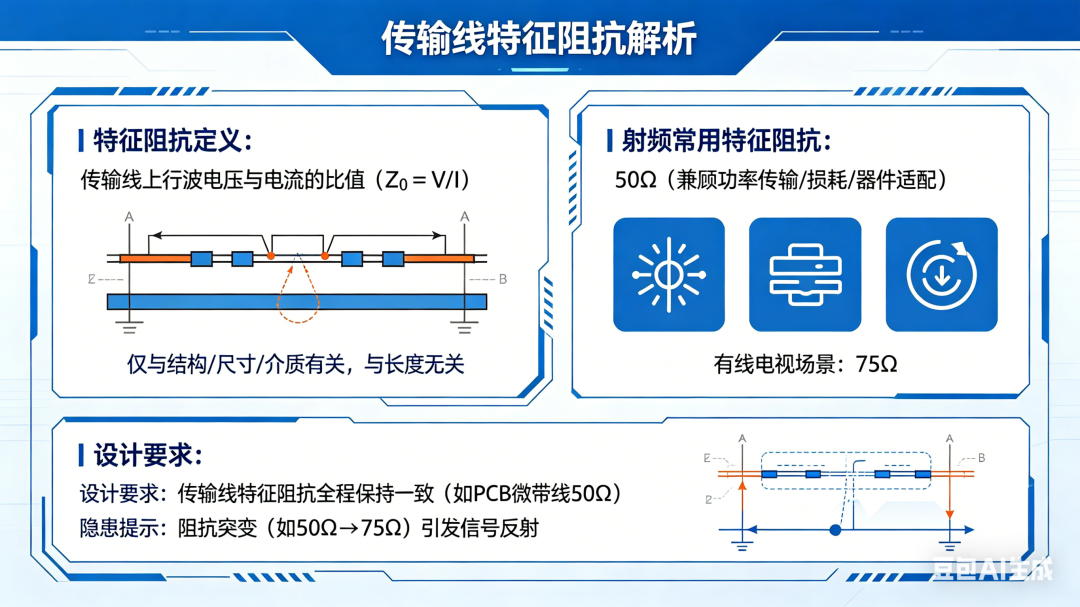

1. 特征阻抗（Z0）：传输线的“固有属性”

特征阻抗是传输线最核心的参数，没有之一，它的定义是：传输线上行波的电压与电流的比值（Z0 = V/I），它只和传输线的结构、尺寸、介质有关，和传输线的长度无关——这一点一定要记牢，很多新手会误以为“线越长，阻抗越大”，其实是错误的。

射频领域最常用的特征阻抗是50Ω，部分场景（如有线电视）用75Ω，为什么是这两个数值？核心是“功率、损耗、尺寸”的折中：50Ω兼顾了最大功率传输和较小的损耗，同时适配大多数射频器件（放大器、滤波器、天线）的接口阻抗，是行业约定俗成的标准。详情可参考50欧姆为何成为射频世界的“黄金标准”？

实操提醒：设计传输线时，必须让其特征阻抗保持一致（比如PCB上的微带线，全程要保持50Ω），如果出现阻抗突变（比如从50Ω突然变成75Ω），就会引发信号反射——这是射频设计中最常见的“隐患”。

2. 反射、驻波与VSWR/回波损耗：判断传输线是否“正常工作”

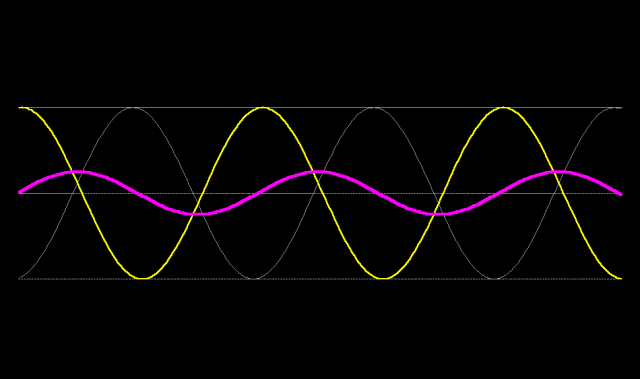

当传输线的特征阻抗与负载阻抗（比如天线、放大器接口）不匹配时，一部分射频信号会被负载反射回来，形成“反射波”；而传输线中原本的“入射波”与反射波叠加，就会形成“驻波”——驻波的存在，会导致信号功率损耗、波形畸变，甚至损坏器件。

我们常用两个参数来衡量反射的严重程度，新手必须会看、会用：

① 电压驻波比（VSWR）：入射波电压与反射波电压的比值，理想匹配时（负载阻抗=特征阻抗），VSWR=1（无反射）；反射越严重，VSWR越大（比如VSWR=2，说明有11%的功率被反射）。实操中，我们通常要求VSWR≤1.5，否则需要做阻抗匹配。（注意一般功率越大，对VSWR要求越高，数字电视发射一般要求VSWR＜1.1）

② 回波损耗（RL）：反射功率与入射功率的比值（用dB表示），理想匹配时RL→-∞（无反射）；实际设计中，RL≤-10dB（即反射功率≤10%）是最低要求，优秀的设计会做到RL≤-15dB。

千万不要把 Γ ， RL ， VSWR 搞混了！

痛点提醒：很多新手设计完射频链路，发现信号弱、损耗大，排查来排查去，最后才发现是传输线与负载不匹配，导致大量功率被反射——这也是面试中常问的“为什么要做阻抗匹配”的核心答案。

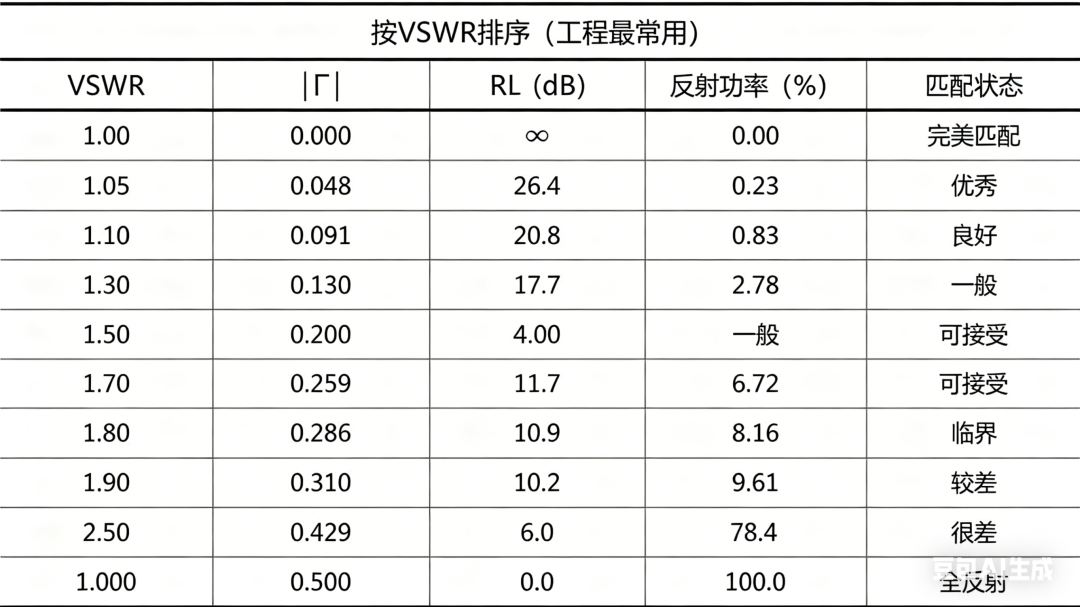

下面表格要记牢

λ/4、λ/2传输线：射频工程师的“神奇工具”

在传输线的应用中，λ/4和λ/2长度的传输线，是最常用、最神奇的“阻抗变换工具”，也是面试高频考点，更是实操中常用的设计技巧——很多新手只知道它的“效果”，却不懂它的原理，今天一次性讲透。

1. λ/2传输线：“镜像复制”阻抗，短路变短路、开路变开路

当传输线的长度为λ/2（即半波长）时，它有一个神奇的特性：负载阻抗会被“镜像复制”到传输线的输入端。也就是说，如果负载是短路（阻抗=0），那么传输线输入端也是短路；如果负载是开路（阻抗→∞），输入端也是开路；如果负载是50Ω，输入端也是50Ω。

实操应用：在射频电路中，我们常常利用λ/2传输线来“延长”负载，或者实现信号的“无失真传输”。比如，天线与射频前端之间的馈线，如果长度恰好是λ/2，就不会改变天线的阻抗，保证匹配效果。

2. λ/4传输线：“阻抗变换神器”，短路变开路、开路变短路

λ/4传输线（四分之一波长）是射频设计中最常用的“阻抗变换器”，它的核心特性是：输入端阻抗Zin = Z0² / ZL（ZL为负载阻抗，Z0为传输线特征阻抗） 。

这个公式看似复杂，实操中很好用，举两个最常见的场景：

① 短路变开路：如果负载是短路（ZL=0），那么Zin = Z0² / 0 → ∞，即输入端呈现开路状态。比如，在射频电路中，我们可以用λ/4短路传输线，来实现“高频开路”，隔离不同频段的信号。

② 开路变短路：如果负载是开路（ZL→∞），那么Zin = Z0² / ∞ → 0，即输入端呈现短路状态。

③ 阻抗匹配：如果负载阻抗ZL≠Z0，我们可以在负载与传输线之间串联一段λ/4传输线，通过选择合适的Z0，让输入端阻抗Zin=Z0，实现匹配。比如，天线阻抗是100Ω，传输线特征阻抗是50Ω，我们就可以串联一段λ/4、特征阻抗为√(50×100)=70.7Ω的传输线，实现匹配，减少反射。

1/4 波长阻抗变换器

痛点提醒：新手容易混淆λ/4和λ/2传输线的特性，记住一句话：λ/2“复制”阻抗，λ/4“变换”阻抗——面试时只要说清这句话，就能体现你的专业度。

实操选型：微带线、同轴线、波导，该怎么选？

了解了传输线的原理和参数，最后落到实操：不同场景下，该选哪种传输线？这也是新手设计中最容易纠结的问题，我们结合实际应用场景，整理了清晰的选型指南，直接套用即可。

1. 微带线：PCB板上的“首选”

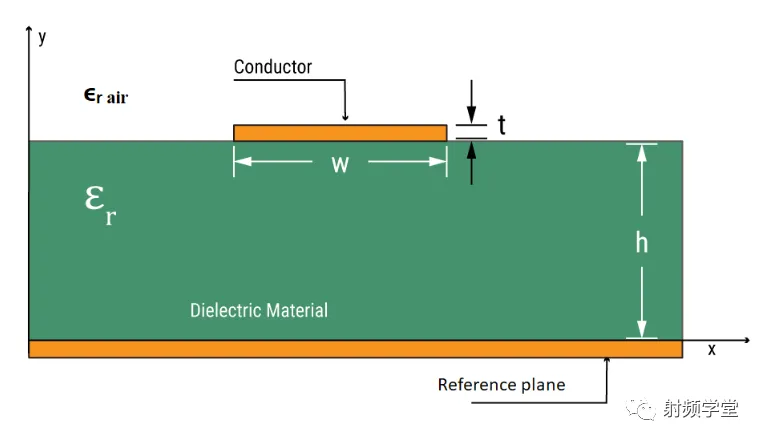

结构：由PCB板（介质基板）、顶层金属线、底层接地平面组成，是射频PCB设计中最常用的传输线（比如手机、路由器、射频模块的内部连线）。

优点：体积小、重量轻、易集成，适合高频、小型化设备；

缺点：损耗相对较大（尤其是高频段），抗干扰能力一般；

适用场景：2GHz以下的射频设备、PCB内部信号传输（如放大器、滤波器的内部连线）。

什么是微带线？

2. 同轴线：设备间的“连接纽带”

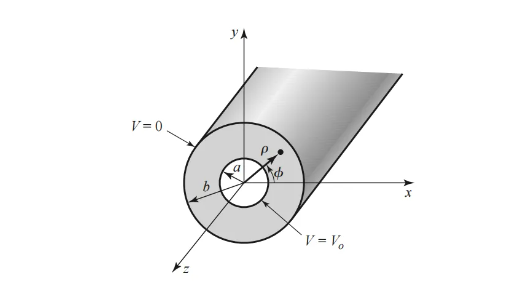

结构：由内导体、外导体、中间介质（如聚四氟乙烯）组成，外导体接地，能有效屏蔽干扰（比如常见的SMA接头、BNC接头，都是同轴线的一种）。

同轴线相关的知识点，都在这里了！

优点：损耗小、抗干扰能力强、屏蔽效果好，适合远距离传输；

缺点：体积比微带线大，不易集成；

适用场景：设备间的连接（如天线与射频前端、信号发生器与被测器件）、需要屏蔽干扰的场景（如测试环境、工业射频设备）。

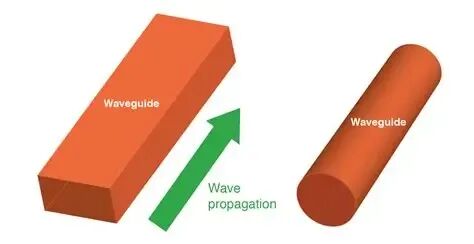

3. 波导：高频、大功率的“专属传输线”

结构：由金属管制成（常见矩形、圆形），内部为空心（或填充介质），主要用于微波、毫米波频段。

优点：损耗极小、功率容量大，适合高频、大功率场景；

缺点：体积大、重量重、成本高，不易小型化；

适用场景：毫米波设备（如雷达、卫星通信）、大功率微波设备（如射频功放输出、微波加热设备）。

微波传输线知识点总结

总结：新手必记的3个核心要点

传输线作为射频的“灵魂”，看似基础，却贯穿了从设计、测试到调试的全过程。很多新手入门时觉得射频难，其实就是没吃透传输线的核心逻辑——吃透这篇文章，不仅能搞定面试中的传输线考点，更能在实际设计中避开常见误区，少走弯路。

最后提醒：如果想进一步深化传输线的学习，可以结合梁昌洪教授《微波五讲》中“波与导引波”的相关内容，从理论层面再做提升，让知识更系统、更扎实。
