Y12T133 Arista/Meta：用于448Gbps的CPC/CPO的射频信号评估

发布时间：2026-05-13来源：光通信女人

产业已经启动了单波400Gbps（425Gbps或448Gbps）的高速信号的光学与电学信号的各种研究。

OIF成立448Gbps的CEI标准化研究工作，其中需要考虑ASIC芯片到光学接口或电学接口的射频信号各种性能对比。

昨天写了NPO的Socket，今天再写一点Arista和Meta对于400Gbps/lane的射频信号的几个观点。

目前讨论的400Gbps的业务信号，考虑不同的插入码，则实际比特率为448Gbps或者425Gbps，如果选择PAM4调制格式，其信号对噪声的容忍度更高（相比PAM6/8），但带宽需求更大。

如果采用PAM6/8，则降低带宽的需求，提高了编码格式的复杂度，对信号质量要求增大。

采用高阶调制格式，对噪声的容忍度降低，误码率会增大。

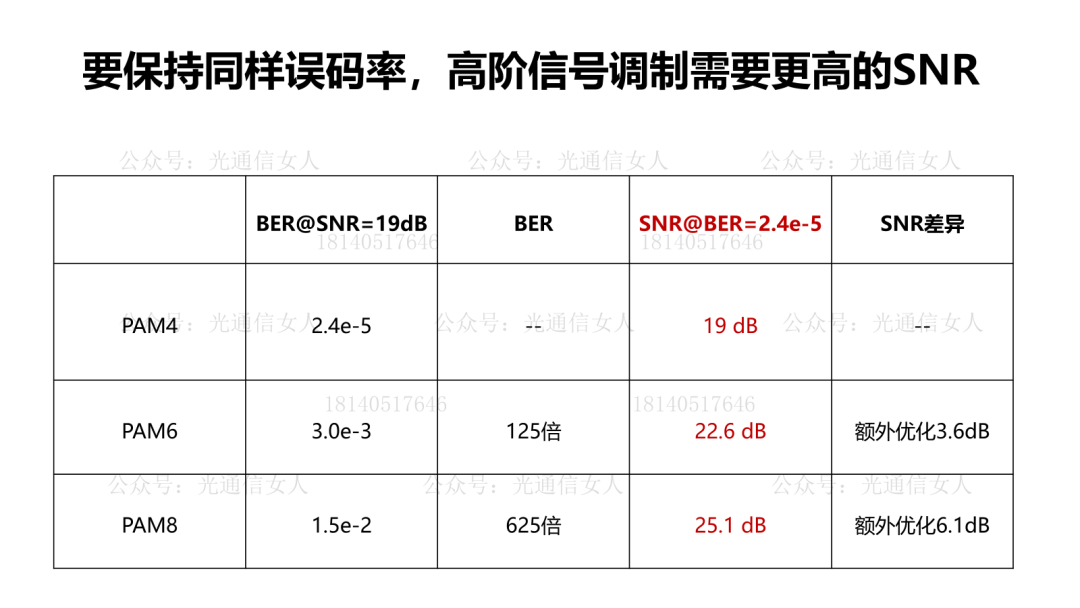

如果期望保持同样的误码率，则高阶调制需要额外对信号的SNR做优化。

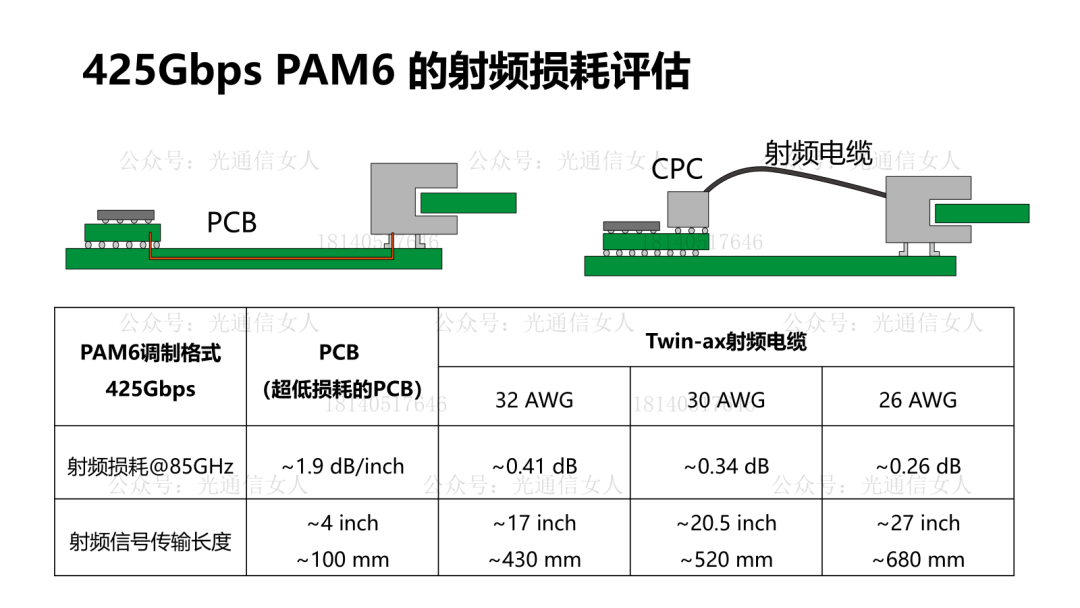

上面呢是理论，对于425Gbps的PAM6，Arista/Meta分析了ASIC芯片到前面板热插拔结构的射频信号的损耗。

传统的PCB布线，即使是选择低损耗材料与工艺，其射频损耗依然较大难以支持C2M的传输距离。

通过CPC互联，采用射频双轴电缆，有望实现400Gbps高速信号的前面板热插拔结构。

另外热插拔采用的横向插入金手指与簧片，需要考虑尾桩长度。避免尾桩引起的信号反射与主信号叠加产生的干涉效果。

Y11T62 Altera对1.6T DAC模块 PCB工艺对射频信号的影响

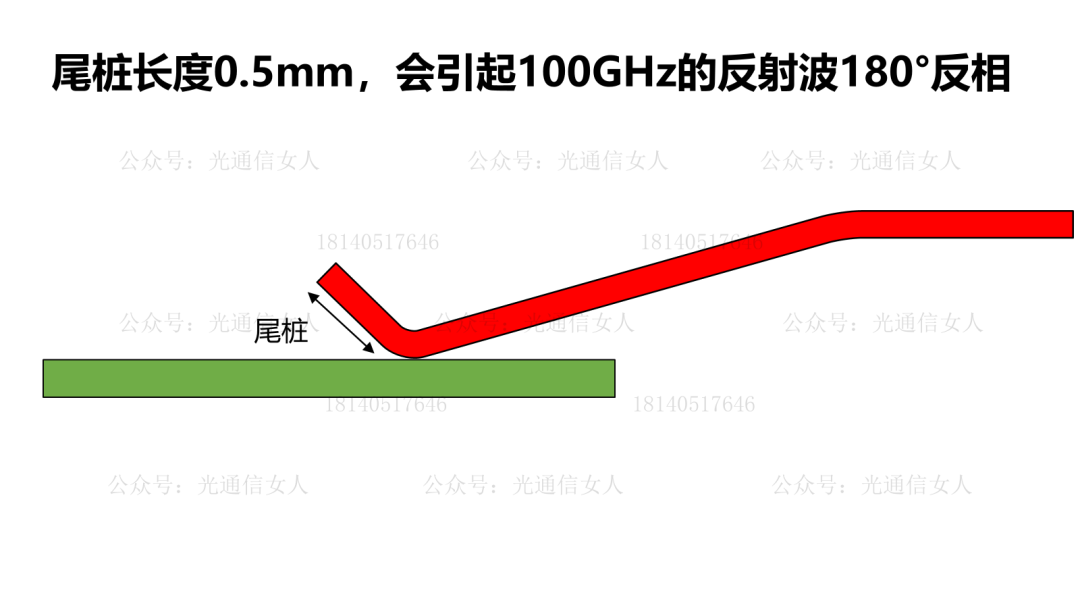

448Gbps的信号带宽在75GHz-112GHz，这个频率对于尾桩的长度极为敏感。

180°电磁波反相产生的干涉是相消，波峰与波谷相遇的干涉相消，对信号的影响极大。

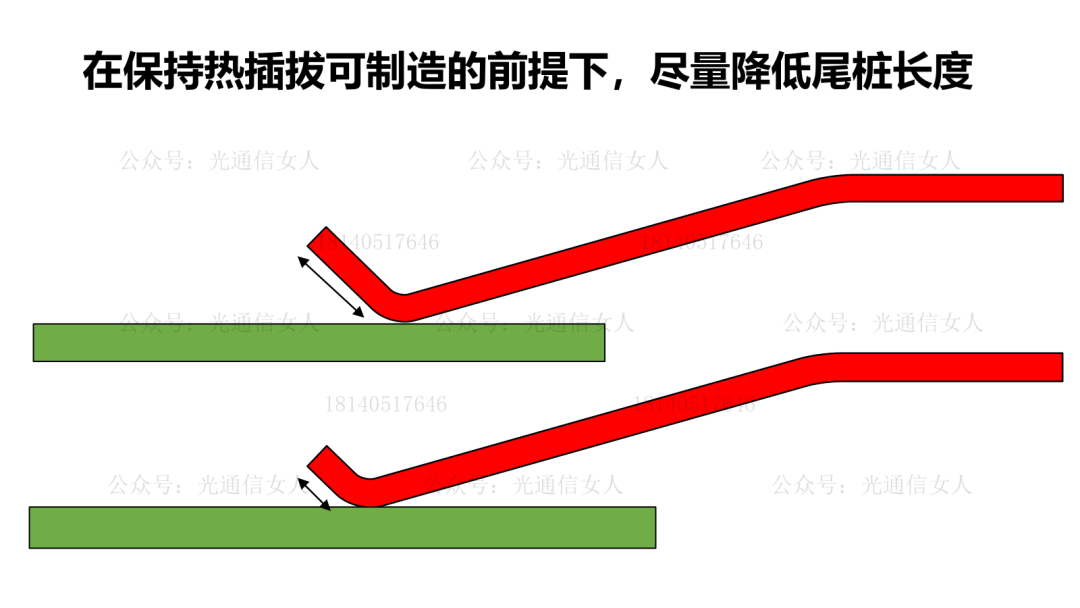

横向插拔，需要让弹片的前端翘一点，方便PCB的插入，在不影响有效插拔的可制造前提下，要尽量降低尾桩长度，来保持高速信号的质量。

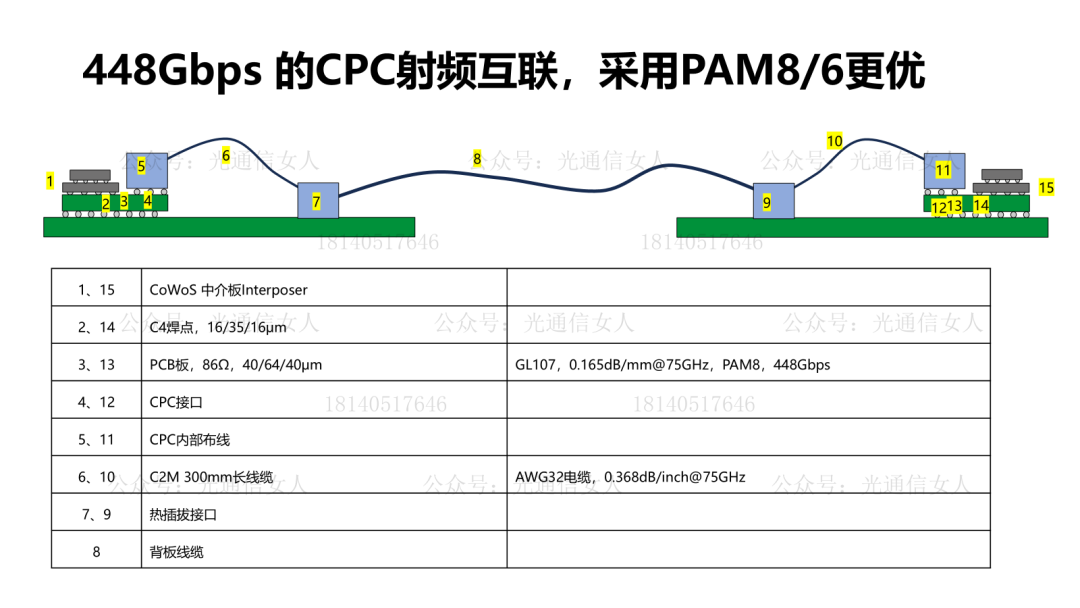

另外，对于448Gbps采用何种编码格式，Arista的分析，对于CPC的互联，采用PAM8或PAM6，射频带宽更低，有利于信号的传输。

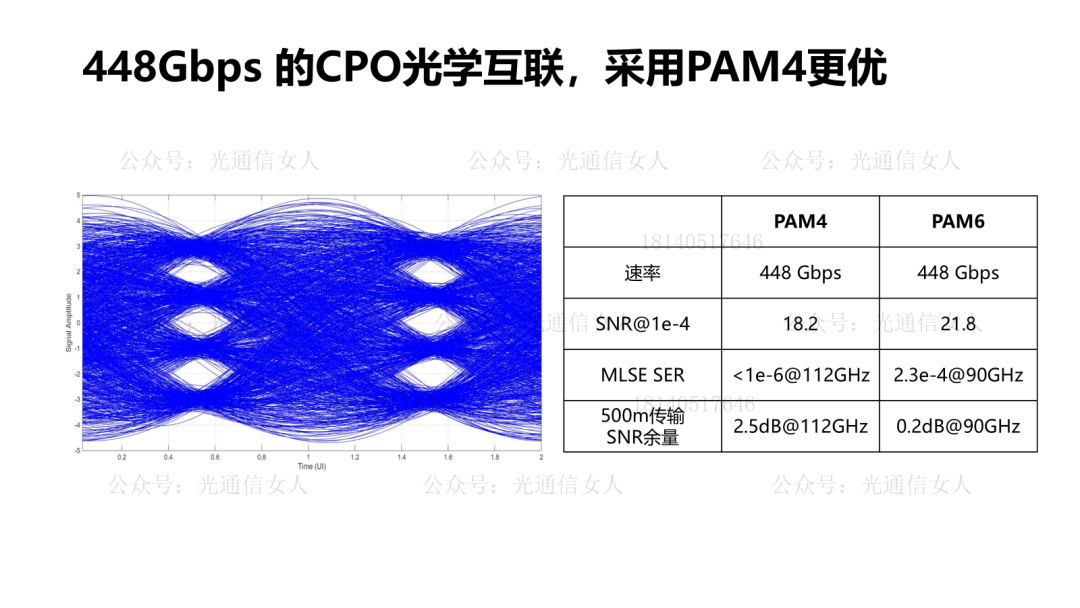

而CPO属于共封装光学，光信号的传输损耗并不会随频率的变化而增大。但光信号对噪声更为敏感。

对于CPO的光学共封装而言，其射频信号的距离很短，光学传输的距离可达到500m，采用PAM4的信号，可获得更好的信号质量与性能。

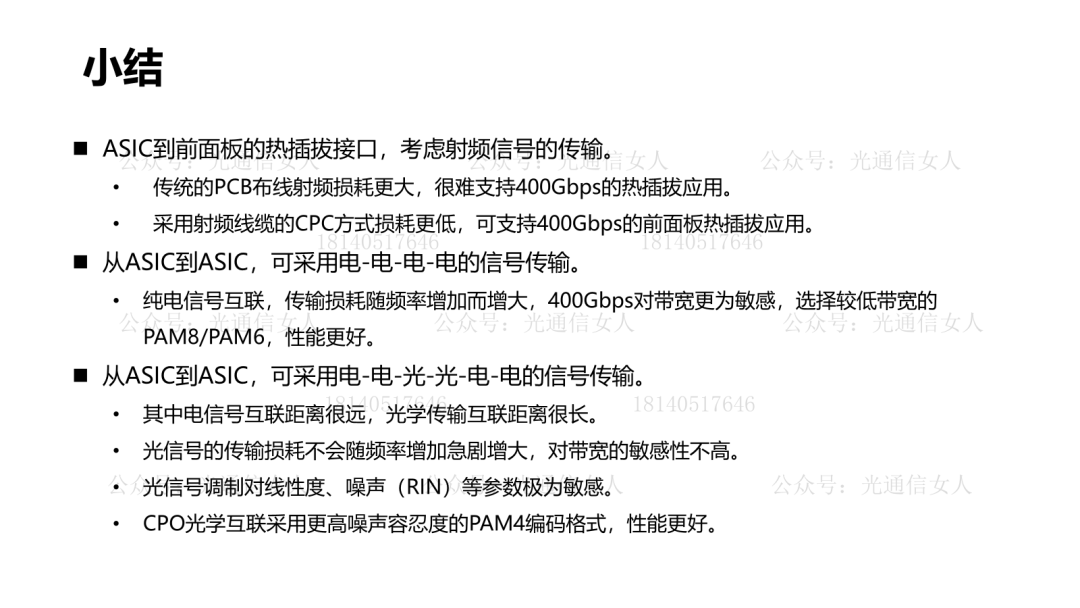

简单总结。

5月13日，《高速信号调制器格式NRZ、PAM4、QPSK以及n-QAM》，可详询18140517646
