射频仿真的终极形态：准、快、优、智，看懂少走3年弯路

凌晨两点，仿真工程师还在为一个干涉问题手动改模——这是你团队的日常吗？

你的仿真团队是否算过一笔账：每年花在软件授权和计算集群上的钱，到底换来了多少设计上的主动权？

以消费电子硬件设计为例，早已进入“毫米必争、频段必抢”的时代。一部手机里塞着几十根天线，LTE、5G NR、Wi-Fi 6E/7、UWB、蓝牙、NFC、卫星通信等在金属中框里挤空间，电磁裕量以 0.X dB 计。从概念阶段到发布验证，电磁、力、热、声、光等多学科、多物理场仿真贯穿始终，单项目的迭代优化仿真用例可高达几十万到数百万。

按理说，仿真应该在设计链条里越来越有话语权。但讽刺的是，很多团队的仿真部门陷入一个悖论——仿真越重要，自己的处境越被动。

问题不在于仿真本身，而在于我们对“仿真能力建设”的理解方式。

太多人把这件事等同于工具采购，评估仿真部门时，问的是服务器数量、license 个数、软件版本够不够新。却少有人追问：

• 一个复杂整机模型从 CAD 导出来到真正能提交求解，中间要多少人工干预？
• 结构仿真的几何能不能直接给电磁仿真用，还是要重新处理一套？
• 优化天线匹配时，是靠算法自动搜索，还是靠资深工程师通宵调参？
• ……

这种认知偏差的代价是隐性的，但足够沉重。买了最好的求解器，建模流程却零散非标；堆了更多的 CPU/GPU，前处理的人工卡点却把周期拖回原点；请得起最贵的电磁专家，他的经验却无法复制给团队，更沉淀不成组织资产。

仿真能力建设不是“买软件 + 堆算力”的叠加，而是一个系统工程。

它至少涉及四个环环相扣的维度：

• 准——精度能否从“玄学”变成可控的工程
• 快——从 CAD 到结果输出，瓶颈在哪里
• 优——仿真方案是不是多目标权衡下的最优解
• 智——AI 能否替代重复劳动，把专家经验变成可复用的决策能力

这四个维度缺一不可。但逻辑的起点是“准”。没有精度，仿真快起来只是更快的犯错，优化也只是更高效地跑偏。

只有当结果足够可信，速度、优化、智能才有意义。

拆解一：准——精度不是玄学，是六要素的系统解构

“准”不靠专家手感，靠一套可以被拆解、被量化、被管控的要素体系。

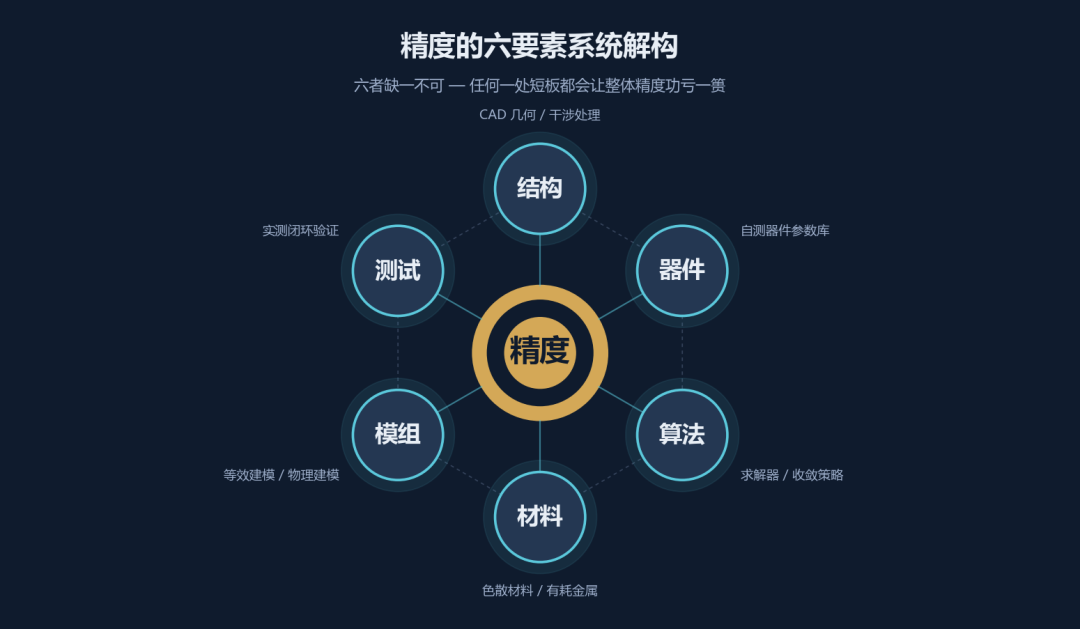

以消费电子电磁仿真为例，在长期工程实践中，影响仿真精度的要素被收敛为六个维度——结构、器件、算法、材料、模组、测试。六者缺一不可，任何一处的短板都会让整体精度功亏一篑。

▸ 结构 ｜ CAD → CAE 的几何 / 版图准确表征

公差怎么处理、敏感结构的细节是否保留、PCB 切割边界是否准确——每一步都是误差的潜在入口。没有建模规范，同一款产品不同人建出来就是不同的模型。结构是精度的地基。

▸ 器件 ｜ 无源 / 有源器件参数表征与来料管控

器件参数的真实性直接决定结果可信度。LC 器件、开关的 S 参数如果来自手册标称值而非实测，结果就已经偏离现实。容差分析更是常被忽略：器件在批量生产中的参数漂移，必须在仿真中提前覆盖。

▸ 算法 ｜ 基于场景的求解策略选择

辐射与非辐射场景、窄带与宽带、多端口与单端口——不同场景对收敛策略、网格剖分规则的要求截然不同。算法选择是场景问题，不是偏好问题。

▸ 材料 ｜ 不同物理场下材料属性的精确表征

高频下介电常数的频散特性、金属的趋肤深度——这些细节参数如果直接采用材料手册的“典型值”，仿真结果就会与实测脱节。基于实测工艺数据的自建材料库，是精度从“大概对”走向“准确对”的关键一跃。

▸ 模组 ｜ 物理建模与等效建模的取舍

屏幕、扬声器、摄像头、电池、侧键等全部精细建模计算量爆炸，全部等效处理又可能丢失关键物理效应。需要在精细与等效之间做出场景化的工程判断。

▸ 测试 ｜ 仿测闭环的准确性与一致性

没有测试验证的仿真，本质上是一场自我说服。S 参数、辐射效率等测试数据的系统性闭环，才能不断修正和校准整个仿真体系。测试是仿真的唯一裁判。

这六个要素在系统级电磁仿真流程中逐一落地：

结构模型 → 赋材料 → 干涉处理 → PCB 导入 → 电连接处理 → 端口及器件 → 网格剖分 → 仿真提交 → 测试闭环

每一步都有对应的精度控制要点，每一步都有对应的基础库或规范。当精度从“人控”变成“规范控”——不取决于今天是谁在岗，而取决于体系是否健全——仿真就从赌博变成了工程，可以被预期、被复现、被持续改进。

但当精度被拆解为可控的工程问题，下一个挑战马上浮现：如果一个模型要建三天，再准也赶不上项目节奏。

速度，成了摆在对面的第二座山。

拆解二：快——效率不是单点突破，是端到端的流程重构

提到“提速”，许多人的第一反应是堆硬件。但在仿真这个链条里，真正的瓶颈不仅在求解器里。

仿真效率提升是一个系统工程，需要在前处理、求解、后处理三个环节同时发力。任何一端掉链子，都可能会吃掉其他环节省下来的全部收益。

前处理：自动化是共识，但直通率真正决定体验与效率

以手机整机建模为例，从 CAD 拿到手，到能提交求解，要经历模型导入、赋材料、模组处理、PCB 导入、电连接处理、干涉处理、端口添加、网格剖分、器件添加、求解设置等一系列步骤。

如果每个步骤都需要工程师盯着屏幕手动操作、逐一判断、反复确认，哪怕每步只花半小时，串联下来大概也需要 2-3 天。这不是工程师不够熟练，而是实际工程问题的复杂性决定了它必然是个人工密集型工作。

前处理提速的正确答案只有一个：自动化。

把每个步骤从“人判断 → 人操作”变成“规则触发 → 自动执行”。但自动化的落地质量，最终取决于一个核心指标——直通率：一个步骤在无人介入的情况下，能自动完成的比例。

直通率 100% 意味着这个步骤完全不需要人；直通率 60% 意味着每 10 个场景里有 4 个要人工介入。

在手机的整机建模中，大多数环节已经实现了高度自动化：

• 模型解析、材料处理、PCB 导入等基本在 95% 以上直通率
• 端口、网格、求解设置等基本在 100%，可完全告别人工
• 然而干涉处理等涉及到几何相关的自动化直通率通常只能在 60-70% 左右，需要人工判断或选择处理方式、手动修模

为什么干涉处理这么难自动化？根本原因是场景复杂度高、规则泛化能力弱。

手机整机里的结构干涉形式千变万化：螺钉与 PCB 的干涉、天线净空区与支架的干涉、FPC 走线与金属中框的干涉……每一种干涉形式都需要不同的处理逻辑，而这些逻辑很难被穷举成规则。当前的干涉规则库能覆盖约 60% 的常见场景，剩下 40% 仍然是“规则失效、人工兜底”的状态。

从 60% 到 90% 的差距，不是靠“把规则库写得更全”就能填平的——因为规则本身覆盖不了开放式的几何变化空间。真正的突破路径在于引入几何感知能力更强的 AI 模型，让系统能像有经验的工程师一样“看懂”干涉的上下文，而不是机械地匹配规则。这也是前处理自动化下一阶段最重要的攻坚方向。

求解：多路径并行，实现求解效率跃升

求解环节的效率提升，不能只理解为“把同一个求解器跑得更快一点”。真正有效的提速来自两条并行路径：

1. 自研求解器，提升单次全波求解效率
2. AI 增强的代理模型与降阶方法，减少高成本全波仿真的调用次数

第一条路：用“专用”换“速度”。 它解决的是“单次求解能不能更快”的问题。商业求解器的优势在于通用，但面对消费电子里高频重复出现的典型场景，通用架构往往并非最优。以 CST 为例：多 GPU 加速线性度不理想、多端口场景反复重置求解器、能量收敛滞后于 S 参数收敛、场路协同场景性能下降明显——这些都不是“硬件不够”的问题，而是软件架构和算法策略没有针对场景做深度适配。

自研求解器的价值，就在于针对这些高频场景做专用优化：优化并行效率、提高数据复用率、开发分场景收敛策略、自研场路求解引擎、开放 API 实现灵活调度等方式定向突破，实际落地加速可达 50% 以上，比单纯堆硬件更划算。

第二条路：AI 加速求解。 但只提升单次求解速度还不够。面对单项目数十万次的迭代、优化用例，更大的挑战往往是总求解量过大。AI 加速求解并不是替代电磁场计算本身，而是通过代理模型、空间映射、矢量拟合、物理降阶建模等手段，先对大批候选方案做快速预测和筛选，只把少量高价值方案交给全波仿真精算。

于是，求解流程从“每个方案都精算”变成“先粗筛，再精算”。

自研求解器负责把单次全波仿真做快，AI 代理模型负责把全波仿真的调用次数降下来。前者解决单点效率，后者解决总体规模，二者结合，求解提速才能从单点改善走向数量级跃迁。

后处理：从“小时级”到“分钟级 / 秒级”

后处理的价值不在于“算得更快”，而在于让迭代循环转起来。

平台化后处理的核心逻辑是“轻”——以消费电子领域场景的后处理为例，无须打开仿真工程即可查看 1D/2D/3D 结果，确定优化方向后可快速更新仿真工程，并自动提交迭代。节点化管理、风险报告自动生成、模板化提交与整理，通过快速后处理，把单次操作从分钟级压到秒级。

迭代的次数天花板，往往由后处理的速度决定。

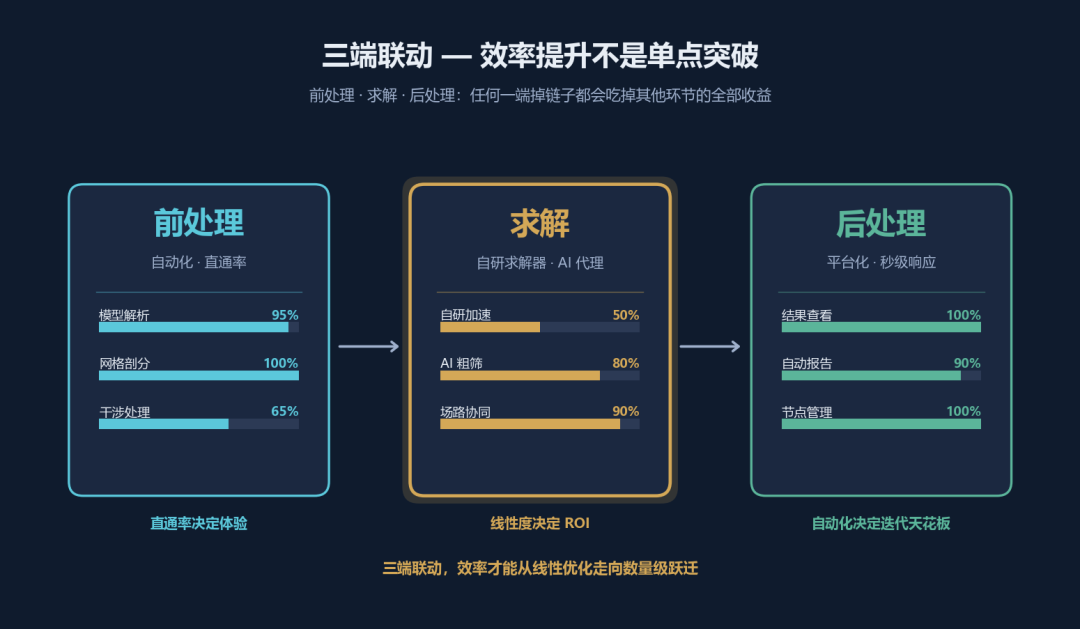

前处理直通率决定体验，求解线性度决定硬件 ROI，后处理自动化决定迭代天花板。三端联动，效率提升才能从线性变成跨数量级。

当仿真又快又准，一个新的问题浮现——仿真给出的方案，是不是最优？单目标最优是否等于全局最优？

拆解三：优——从单领域到多领域，让设计收敛到更好的方向

仿真做到又准又快，并不意味着得到了最好的设计方案——它只是让“试错”的成本更低了。真正的问题是：往哪个方向试？试完之后怎么判断好不好？

这就是“优”要回答的命题。

优化能力建设分两个层次：

• 第一层是单领域优化：在一个设计领域内部，从概念到细节，分层次地把方案收敛到局部最优。
• 第二层是多领域协同优化：当不同领域的设计变量相互耦合时，单领域优化就失效了，需要打破学科边界，在全局视角下做协同决策。

两个层次不是可以二选一的关系，而是必须依次建立、逐层叠加的能力体系。

第一层：单领域优化——三个层级，从概念到细节依次收敛

单领域优化在不同设计层级下，对应三种不同的方法，由粗到细、由宏观到微观依次推进。

▸ 拓扑优化——发生在设计最上游，回答的是“天线应该在哪里、长什么样”。

典型方法是变密度法：把设计空间离散成网格，每个格点用连续变量表示“是金属还是绝缘体”，通过梯度优化搜索最优材料分布，输出一个天线雏形拓扑。

它的核心价值不是做出一根完美的天线，而是打破经验盲区——很多工程师认为“这个位置做不了天线”，拓扑优化给出的结论可能恰恰相反。当然，制造约束——最小线宽、最小间距、可蚀刻性——必须作为硬约束纳入优化器，否则结果再漂亮也无法生产。

▸ 形状优化——在拓扑确定之后接手，回答的是“边界怎么精修”。

水平集法是这个阶段最常用的工具：在保持拓扑连接关系不变的前提下，通过优化边界的隐式函数，对天线轮廓做精细调整。这一步的难点同样在于制造约束——弯折半径、加工精度、印刷工艺，如果没有严格执行，形状优化的结果就只停留在仿真层面。

▸ 参数优化——工程师最熟悉的层级，回答的是“尺寸怎么定”。

天线拓扑和形状确定之后，在给定几何结构里搜索最优参数组合——长度、宽度、馈电位置、匹配元件取值。核心工具是贝叶斯优化：通过构建代理模型来预测未探索区域的表现，每次迭代都在“更新预测”而非盲目扫描，在单次全波仿真耗时较长的场景下，这种“样本高效”的策略价值尤其显著。

参数优化还有一个容易被忽视的前提：几何参数化。只有当几何模型的关键尺寸能被参数化驱动，优化器才能自动修改模型、提交求解、回收结果。但在天线周边环境复杂的情况下，参数化的边界在哪里、哪些特征能自动变化，目前仍然高度依赖工程师手工判断——这也是 AI 下一步要突破的方向。

第二层：多领域协同优化——当领域之间开始相互牵制

单领域优化把天线性能做到极致，但消费电子的设计现实会立刻抛出下一个问题：

天线区域净空要扩大，结构工程师说中框强度会受影响； 散热通道要调整，热工程师说温升会超标； 屏幕边缘范围要重新规划，屏幕工程师说显示性能会劣化……

这不是单个工程师能力不够，而是不同领域的设计变量本身就是耦合的。电磁、结构、热、声共享同一个物理空间，一个领域的设计决策会同时成为另一个领域的输入约束。当这种耦合存在时，单领域优化就失效了——每个领域都在自己的视角下找最优，合在一起却不是全局最优，甚至互相矛盾。

多领域协同优化要解决的就是这个问题。

协同优化的关键，在于分清“公有变量”和“私有变量”。

• 公有变量是不同领域共享的设计参数，改动它，电磁、结构、热多个领域都会受影响——天线净空区域尺寸、中框开槽位置、散热通道宽度都属于这一类
• 私有变量是各领域独有的参数，只在本领域内发挥作用，各自优化即可，无需跨领域协商——天线匹配电路的 LC 取值、散热材料导热系数都属于这一类

基于这个分层，协同优化的流程变得清晰：

架构层确定公有变量初值和各领域优先级 → 各领域基于私有变量独立优化，找到当前约束下的局部最优 → 汇总各领域对公有变量的诉求，统一到同一个决策视图下 → 在帕累托前沿上权衡取舍，把“天线效率提升 1dB 需要结构让步多少、温升上升多少”量化可见 → 更新公有变量，进入下一轮迭代

多领域协同优化最终输出的，不是一个“最优方案”，而是帕累托前沿上的一组候选方案。选哪个，不能完全交给算法，必须由人来判断。

算法的任务是把所有可行的 trade-off 关系量化清楚；决策者的任务是在充分信息下，按照产品的实际优先级做最终取舍。

单领域优化把某一个方向做到极致；多领域协同优化让所有方向在全局约束下都过得去。前者追求局部最优，后者追求全局可行。两者缺一不可，但必须按顺序建立——单领域优化做不好，多领域协同就失去了可靠的基础。

但这里有一个绕不开的现实：无论是单领域优化还是多领域协同，背后都离不开专家的持续介入——参数化边界要人判断，帕累托方案要人取舍，优化搜索要人盯着跑。当设计复杂度和迭代用例规模继续上升，“专家稀缺”会成为整个优化体系的天花板。

这就引出了第四个维度：智。

拆解四：智——AI 不是噱头，是对专家经验的替代与超越

谈到 AI + 仿真，很多人的第一反应是炒概念，到实际仿真过程中往往落地有限。但这里要说的 AI，不是做 PPT 的那种 AI。

它做两件事：让优化过程不需要专家全程值守，让历史项目经验变成组织资产而不是个人资产。

AI 在仿真领域的价值，不在于花哨的可视化，而在于替代重复劳动、压缩设计搜索空间、把“老师傅的直觉”变成可复用的决策能力。

工程助手——把专家的“在场”变成“在线”

仿真软件的使用门槛一直很高。资深工程师和普通工程师之间的差距，不只是技术知识的差距，更是经验判断的差距——面对一个复杂的前处理问题，老工程师扫一眼就知道怎么处理，新工程师可能卡半天还走错方向。

这种经验差距，在项目周期压缩、人员快速扩张的情况下，会被急剧放大。

工程助手要解决的就是这个问题。它的方向是从命令式操作转向自然语言交互：

• 懂语义——理解材料、边界条件、激励、网格等工程概念，而不是只认按钮和命令行
• 懂流程——贯穿前处理、求解、后处理全程，而不是只能回答孤立的问题
• 懂经验——连接知识库和历史项目，在用户卡住时给出“有经验的工程师会怎么做”的建议

工程助手的目标不是取代专家，而是把专家的“在场”变成“在线”——即使资深工程师不在工位，他的经验依然可以通过系统传递给团队。当中级工程师能独立完成原本需要高级工程师介入的任务，团队的有效产能就被重新定义了。

智能优化——找方向、提效率、可解释

回到拆解三里提到的那个现实：无论是参数优化还是多领域协同，背后都需要大量人工介入——参数化边界要人判断，帕累托方案要人取舍，搜索方向要人盯着把控。当优化用例规模从几千个跃升到百万级，“专家稀缺”会成为整个优化体系的天花板。

智能优化要做的就是拆掉这个天花板。它的核心逻辑分三步：

1. 灵敏度分析缩小设计变量范围

告诉算法哪些参数真正影响结果、哪些可以忽略，把“百万维搜索”压缩成“有效维搜索”。

2. 结合代理模型识别高价值候选

对大量候选方案做快速预测和筛选，只把少量高价值方案交给全波仿真精算，避免计算资源浪费在低回报区域。

3. 工程经验与算法结合，让优化过程可解释

工程师能看懂为什么选这个方案，而不是面对一个黑箱输出——这一点对于工程落地至关重要，没有可解释性的优化结果在评审和交付环节往往会遭遇信任危机。

三步合在一起，优化过程从“专家全程值守”变成“算法主导搜索、人在关键节点介入”。

一个绕不开的问题：AI 会替代仿真工程师吗？

这是仿真工程师对 AI 最核心的担忧，也值得正面回答。更务实的判断是：

AI 不会让仿真工程师失业，但会用 AI 的工程师会让不用 AI 的工程师失去竞争力。

当工程助手把中级工程师的独立解题能力大幅提升，当智能优化把百万级搜索变成可控流程——释放出来的不是岗位，而是精力。工程师的精力从“验证对不对”转向“探索能不能更好”，这才是“智”真正打开的空间。

破局：从“人驱动工具”到“平台驱动设计”

准、快、优、智——四个维度各自强大，只是起点。

当精度可控、流程提速、优化收敛、AI 持续学习，这四件事开始同时发生时，真正的变化不是“效率又提升了一些”，而是整个仿真体系的运转逻辑开始切换：从人驱动工具，变成平台驱动设计。

这个切换是如何发生的？

架构专家提出一个设计挑战——“在紧凑结构里把天线效率抬升 2dB”——天线、结构、热、屏幕等多条业务线并行启动，每条线独立完成建模、求解、后处理、领域审核；分析结果汇入统一知识库；智能优化器接管搜索，输出候选方案进入实测验证，验证数据再次回流知识库。

下一轮迭代开始时，知识库已经比上一轮更厚实了一点。飞轮每转一圈，都比上一圈更轻、更快。

这是自我强化，不是简单的流程串联，而是能力在循环中持续积累。

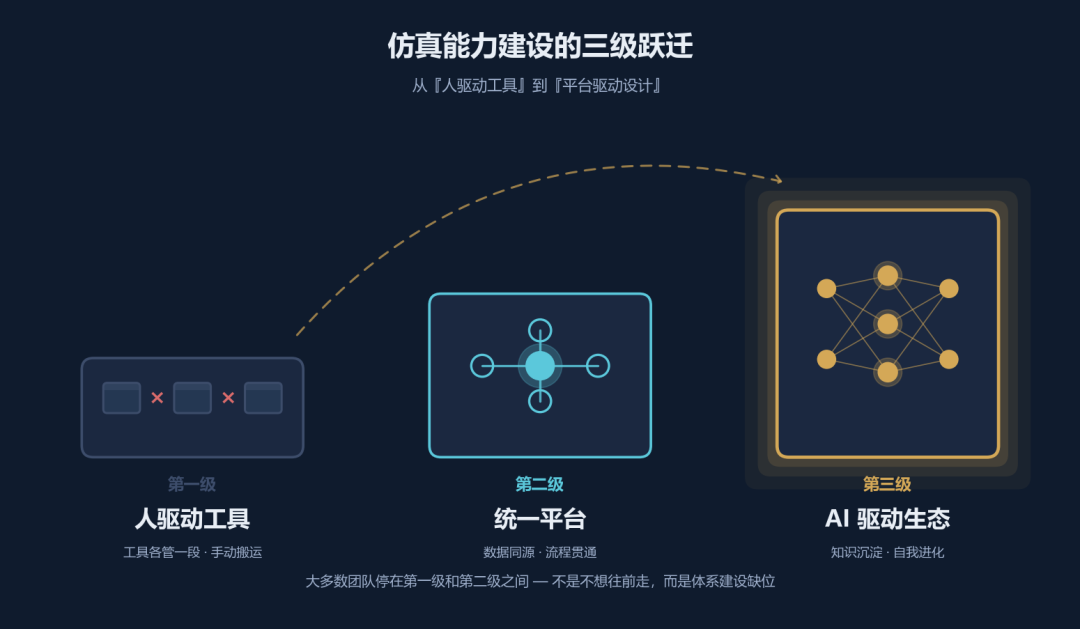

这个飞轮转起来之后，仿真能力建设走过三级台阶：

• 第一级：不同领域的仿真软件各管一段，工程师在不同软件之间手动搬运数据，版本错乱是常态
• 第二级：统一平台打通数据同源、流程贯通、多学科协同，人开始从重复劳动中脱身
• 第三级：AI 驱动的设计生态——知识持续沉淀，系统自我进化，平台开始主动介入决策

大多数团队停在第一级和第二级之间。不是因为不想往前走，而是因为第二级的建设需要从“买工具”的逻辑彻底切换到“建体系”的逻辑——而这一步，恰恰是本文开头提到的那个认知偏差最容易让人走错的地方。

未来的仿真平台不是一个更好用的软件，而是一个具备协作能力的工程智能体：理解设计意图、协调多域资源、主动推荐方案。工程师与平台的关系，从“操作与被操作”变成“协作与共创”。

这才是仿真能力建设真正的指向。

仿真的目的，不是预测产品会是什么样子，而是让产品成为它应该成为的样子。
