VOC气体会影响温湿度传感器的精度，这么玄乎？

你以为传感器读数不准是偶然？可能是生产线上那些“看不见”的VOC气体在作祟！

在精密电子制造领域，

温湿度传感器

被誉为环境感知的“神经末梢”。然而，许多工程师在生产测试中发现，原本高精度的盛思锐（Sensirion）SHT系列湿度传感器，在经过某些生产工序后，读数竟然出现了无法解释的偏差。

这背后隐藏的“元凶”，往往不是传感器本身的质量问题，而是生产过程中无处不在的挥发性有机化合物（VOC）。今天，我们就来揭开这个看似“玄乎”却至关重要的技术真相。

NO.1

为什么VOC会让湿度传感器“失真”？

盛思锐的电容式湿度传感器，其核心原理是通过感应聚合物层吸收水分子后产生的电容变化来测量湿度。然而，这种高灵敏度的特性也带来了一个固有的技术挑战：它无法区分水分子和其他具有相似介电特性的外来分子。

当传感器暴露在有VOC气体的环境中时，会发生两种主要的污染效应：

1. 表面污染（Surface Contamination）

污染物在传感器感知器件表面形成一层屏障，阻碍水分子的正常进出。这通常由颗粒物、三防漆、油漆或表面薄膜引起。好消息是，这类污染可以通过正确的操作手法和使用保护膜来轻松避免。

2. 体相污染（Bulk Contamination）——真正的隐形杀手

这是最常见且最棘手的问题。VOC气体分子会扩散进入传感聚合物内部，与聚合物结合。这些外来分子会产生两个负面影响：

· 改变介电常数：污染物本身的介电常数与水不同，直接干扰电容读数。

· 抢占结合位点：污染物分子占据了原本属于水分子的结合位点，导致传感器无法吸收足够的水分子，从而低估或高估湿度。

结果就是：

· 低湿环境下：由于污染物的介电常数叠加，读数往往偏高（误以为有水分子存在）。

· 高湿环境下：由于结合位点被占用，水分子进不去，读数往往偏低。

极端情况：如果所有位点都被占满，传感器将变成“盲传感器”，读数不再随湿度变化，完全失效。

NO.2

生产制造中的“高危时刻”

很多工程师可能会问：“我们的车间很干净，哪来的VOC？”事实上，在电子产品的生产制造过程中，VOC的来源远比想象中丰富，且极易被忽视。

1. 清洗剂与溶剂残留

在PCBA组装过程中，常用的清洗剂（如异丙醇、乙醇、丙酮等）都是强极性的挥发性分子。如果清洗后烘干不彻底，或者清洗液直接接触了传感器开口，残留的溶剂分子会迅速扩散进入传感器聚合物。

2. 三防漆（Conformal Coating）与胶水

为了保护电路板，生产线上常喷涂三防漆或使用胶粘剂固定元件。这些材料在固化过程中会释放大量挥发性有机物。如果传感器在安装时未加保护，或者设计时未考虑气流通道，这些气体就会长驱直入。

3. 塑料件与包装材料

某些塑料外壳、

连接器

甚至包装泡沫，在生产后会持续释放增塑剂等挥发性物质。如果传感器在组装前长时间存放在密闭的、含有这些材料的包装中，也会发生缓慢的“慢性中毒”。

4. 焊接与高温工艺

虽然高温本身不是VOC，但高温会加速扩散。根据菲克扩散定律，温度越高，分子运动越快。如果在有VOC存在的环境下进行回流焊或高温老化测试，污染物进入传感器的速度和深度会成倍增加。

NO.3

如何构建“防毒”生产线？

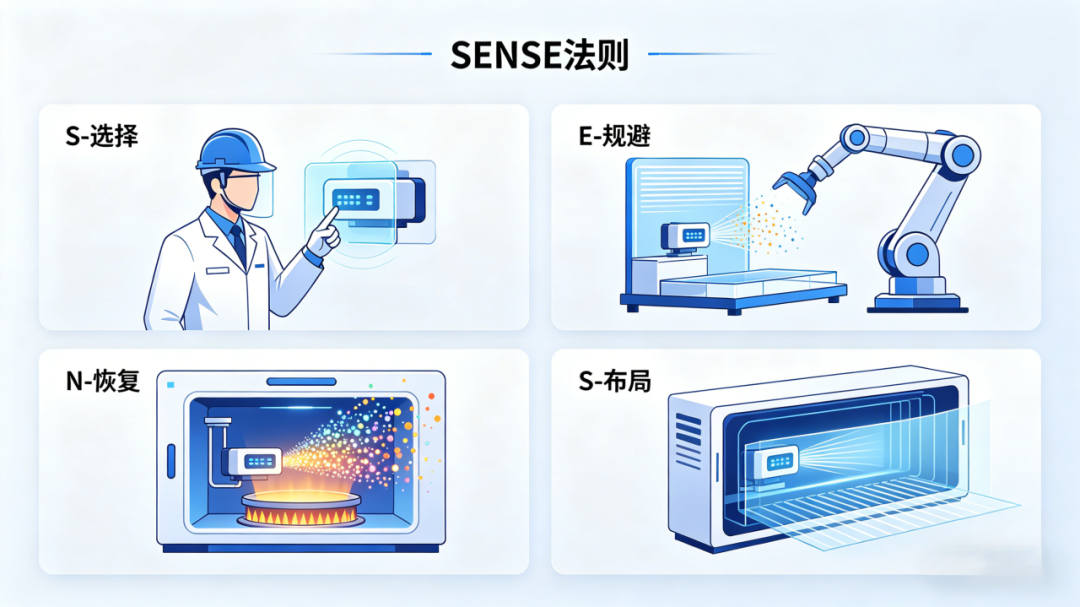

面对VOC的威胁，被动应对不如主动防御。盛思锐提出了SENSE框架（Selection, Evasion, Normalization, Setting），为生产制造提供了一套完整的 mitigation 策略。

第一步：选择（Selection）——从源头把关

· 选型保护：选用带有可移除保护膜或IP67过滤膜的传感器型号。保护膜应在所有潜在污染工序（如点胶、涂覆）完成后再撕除。

· 材料审查：严格审查生产线上接触传感器的所有材料（清洗剂、胶水、外壳塑料），避免使用已知的高风险挥发性物质。

第二步：规避（Evasion）——过程控制

· 控制浓度：在传感器暴露的工位，确保有良好的新鲜空气循环，避免局部VOC浓度积聚。

· 缩短时间：尽量缩短传感器在无保护状态下暴露于潜在污染环境的时间。

· 温度管理：在存在VOC风险的工序中，尽量保持低温；反之，若需去除污染物，则需在洁净空气中加热。

第三步：恢复（Normalization）——亡羊补牢

如果不幸发生了轻微污染，不要急于报废传感器，可以尝试恢复：

· 自然恢复：将传感器置于洁净、干燥且通风良好的环境中，让污染物自然扩散出来。但这对于结合力强的污染物效果有限。

· 加热去污：利用传感器自带的加热器（如SHT4x系列），在洁净空气中短暂升温，加速污染物挥发。这是最高效的在线恢复手段。

· 重新校准（Reconditioning）：作为最后手段，可将传感器在100-105°C下烘烤10小时（湿度<5%），再在25°C/75%RH下复水12小时，使其恢复到校准状态。注意：此过程必须确保环境绝对洁净。

第四步：布局（Setting）——长效保障

· 结构设计：在产品设计阶段，确保传感器周围有足够的气流通道，避免死角积气。

· 位置优化：传感器应远离发热源和潜在的污染源（如电池、

扬声器

、胶水注入点）。

结语

VOC对湿度传感器的影响并非“玄学”，而是基于物理扩散和介电原理的科学事实。在生产制造过程中，任何一个微小的疏忽——一瓶未盖紧的清洗剂、一种未经验证的胶水、一次不当的高温暴露——都可能导致传感器精度的永久性偏差。

只有深入理解污染机理，并在设计、选材、生产和测试的全流程中贯彻严格的防控措施，才能确保每一颗出厂的传感器都能发挥其应有的高精度性能。毕竟，在万物互联的时代，数据的准确性，就是我们信任的基石。
