告别传统RVDT的电磁干扰之痛：航晶HJR402三冗余霍尔传感器强势来袭

在国计民生相关的战略领域中，设备稳定运行不仅是核心技术指标，更是筑牢安全防线的关键。无论是国家关键基础设施建设，还是极端环境下的任务系统，高可靠性都是核心诉求，是保障任务成功、守护安全底线、实现全生命周期经济性的核心基础。

可靠性，是指产品在规定条件、规定时间内，完成既定功能的能力。常规设计中，可通过优选优质元器件、简化结构设计、强化测试验证等方式提升系统可靠性，但面对超高任务要求与极端复杂环境时，冗余设计是更高效、更直接的解决方案。

冗余设计的核心是为系统关键环节配置备份单元，当主通道或部件发生故障时，备用单元可自动、瞬时接管工作，确保系统不间断运行、性能无衰减，具备高容错性、高成功率、长工作寿命、低运行风险等多重优势。

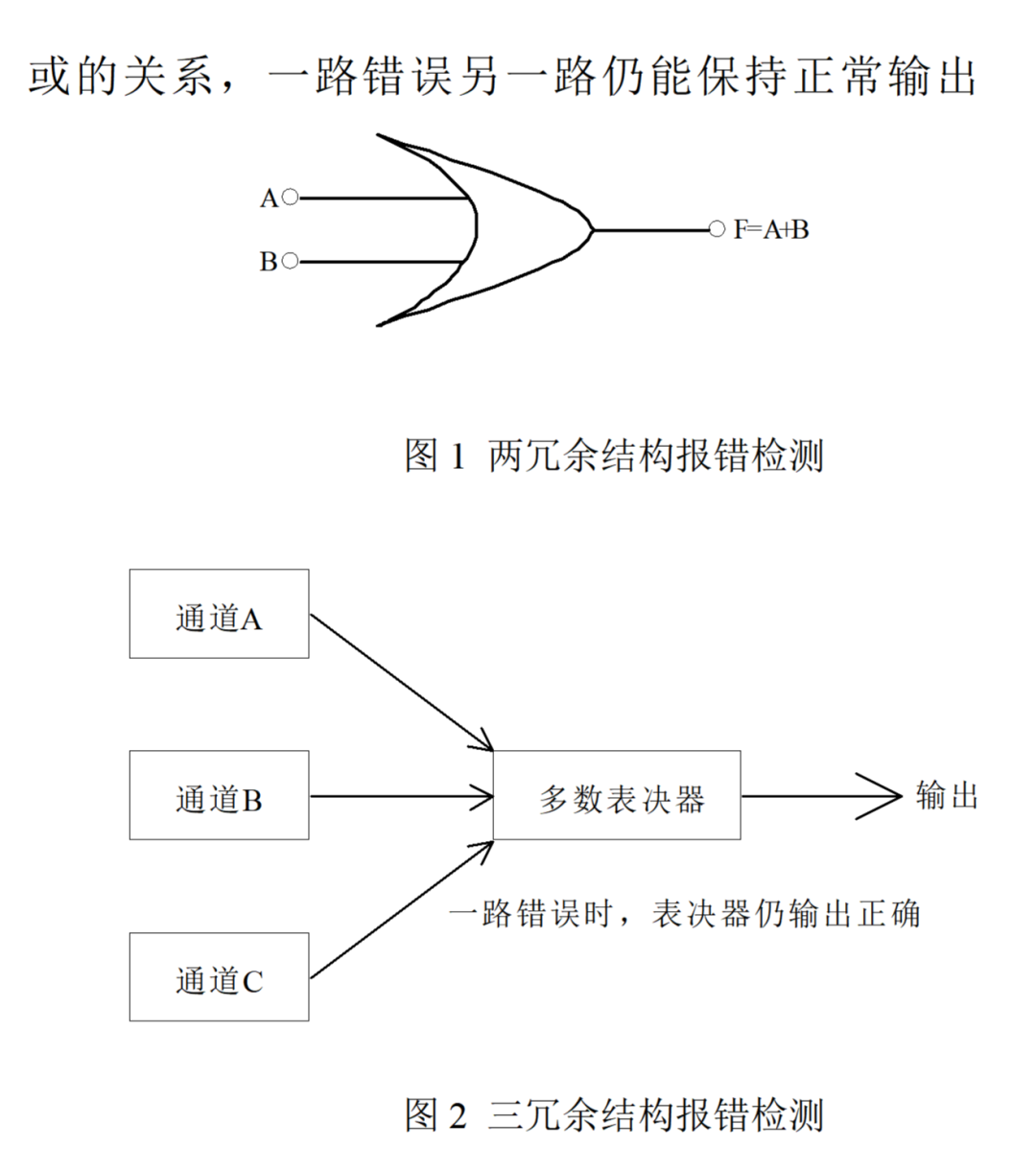

两冗余架构采用双通道并行工作模式，单路故障时，另一正常通道可维持系统正常运行；三冗余架构具备更优的可靠性，单路故障时，处理器可通过 “少数服从多数” 逻辑保障系统稳定工作，因此在高安全、高可靠要求的系统中，三冗余设计是更高效可靠的技术选择。

传感器是现代科技体系的 “感官神经”，是连接物理世界与数字系统的核心桥梁，承担着信息感知与采集的关键职能，是自动化、智能化技术落地的核心基石。从智能手机屏幕自动旋转、工业机器人精准作业，到智能家居智能调控、智慧城市科学管理，再到医疗器械精密诊断、新能源汽车全域控制，均依赖传感器提供精准的数据支撑。

按照测量原理划分，传感器可分为光电式、电容式、压电式、电感式、霍尔式等多种类型。

RVDT是一种旋转可变差动电感式传感器，即机电式传感器，属于基于电磁感应原理的无接触式电感传感器，用于角度变化量测量，具备高精度、高可靠性、长寿命、高分辨率等特性，在工业自动化、航空航天、汽车工业等领域发挥着重要作用。

电感式传感器依托线圈间电磁耦合效应工作，铁芯移动会改变线圈耦合强度，进而引发输出信号变化，且输出信号幅度大小与铁芯位移量呈线性相关。电感式角/线位移传感器可实现非接触式物理信号向电信号的转换，兼具长寿命、高精度的优势，应用前景广阔。

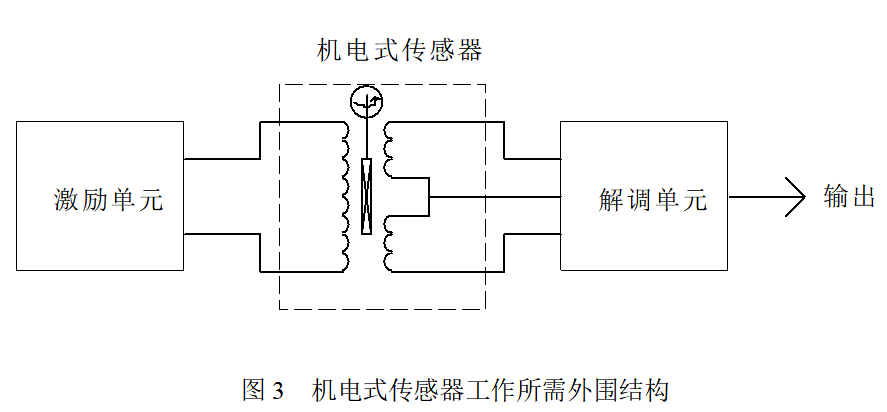

但该类传感器需配套外部激励单元与解调单元，存在外围元件繁多、结构复杂的问题，用于冗余设计时，不仅占用空间大、设计难度高，还难以控制经济成本。同时，机电式结构与磁互感耦合原理，使其易受外界强电磁环境干扰，导致解算结果出现误差。

基于上述应用痛点，航晶公司持续深耕传感与信号调理领域，形成完整技术与产品布局：从耐高温磁通门测量HJ11867起步，成功实现AD598/AD698 进口器件完全国产化替代，推出HJG598、HJG698 LVDT/RVDT 激励解调器并批量交付；延伸覆盖微弱磁信号测量HJMAG803~HJMAG805系列 ，及高性能霍尔式磁敏传感器产品线，构建起覆盖磁通门、激励解调、弱磁检测、霍尔传感的全链条高可靠传感器解决方案。

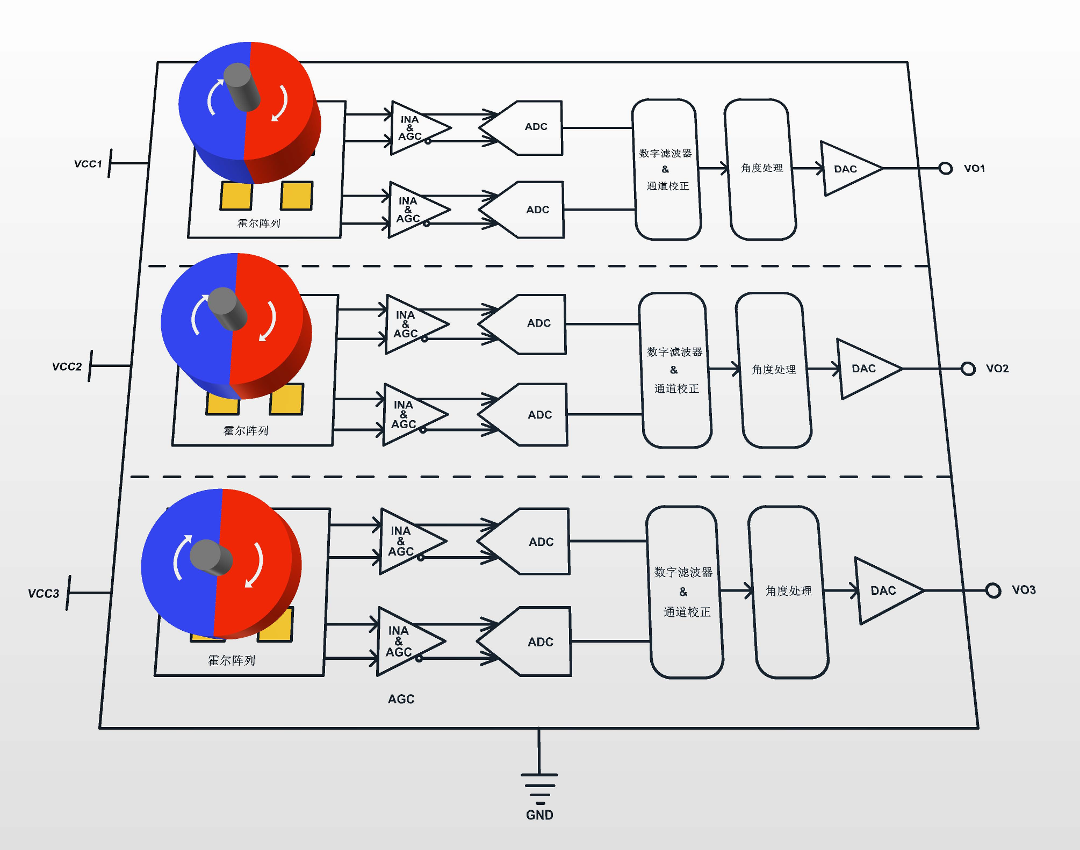

HJR402三冗余霍尔式传感器电气原理结构图如下：

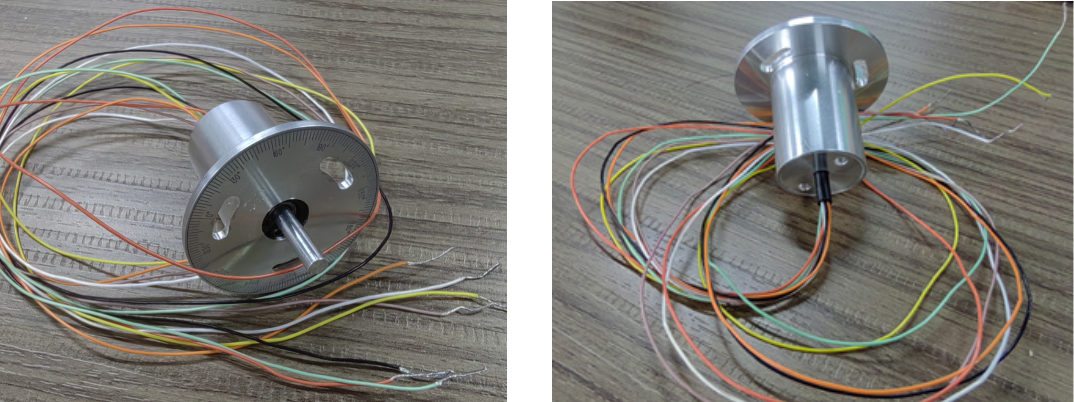

HJR402 传感器电气结构由 1 个永磁铁与三路霍尔元件处理器组成。电路内部物理元件均选用无磁特性材料，可有效提升测量精度；外壳采用铝合金材质并进行密封安装。实物图如下：

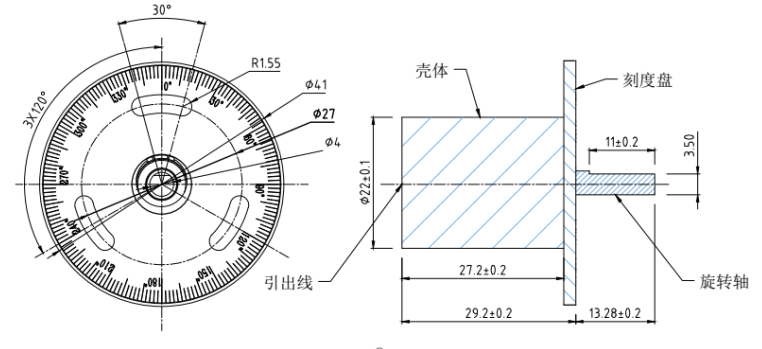

铝合金外壳组件包含转轴轴承、刻度盘、安装固定孔及引出线。器件安装便捷、使用简单，无需外接任何外部元件。外壳封装尺寸图如下：

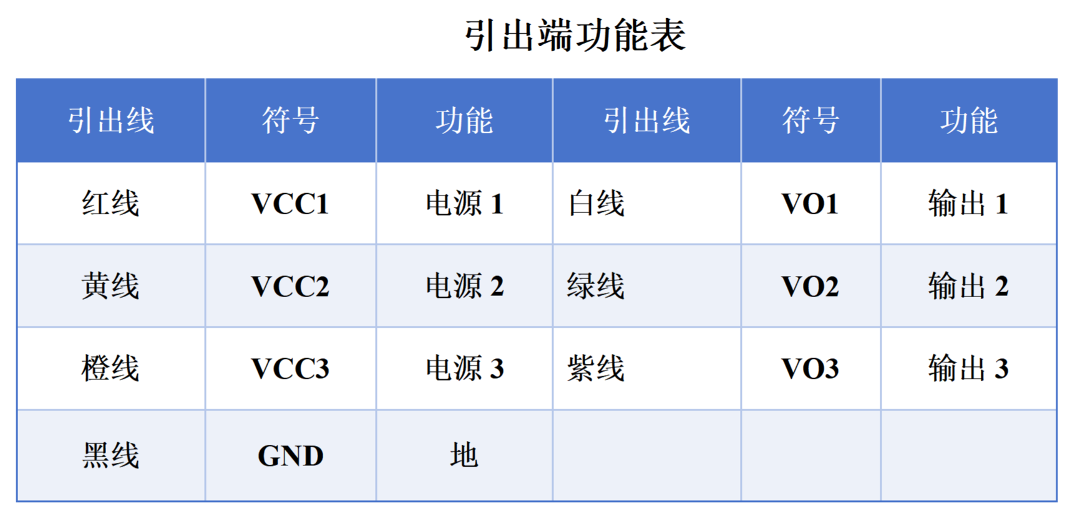

引出线采用航空软线 ARF-250-1/1×0.2mm² 标准，引线长度 450±20mm（支持定制），具体引出端功能如下表：

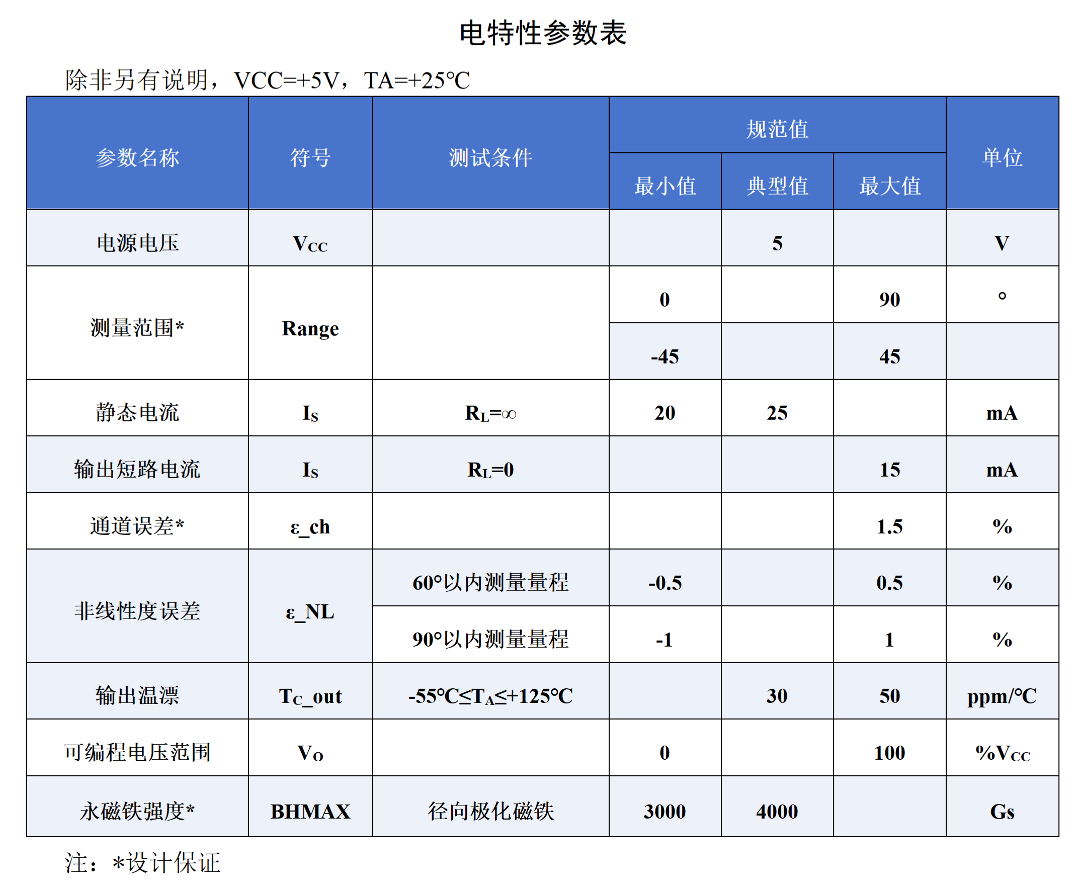

2.2、传感器电气参数

03

总结

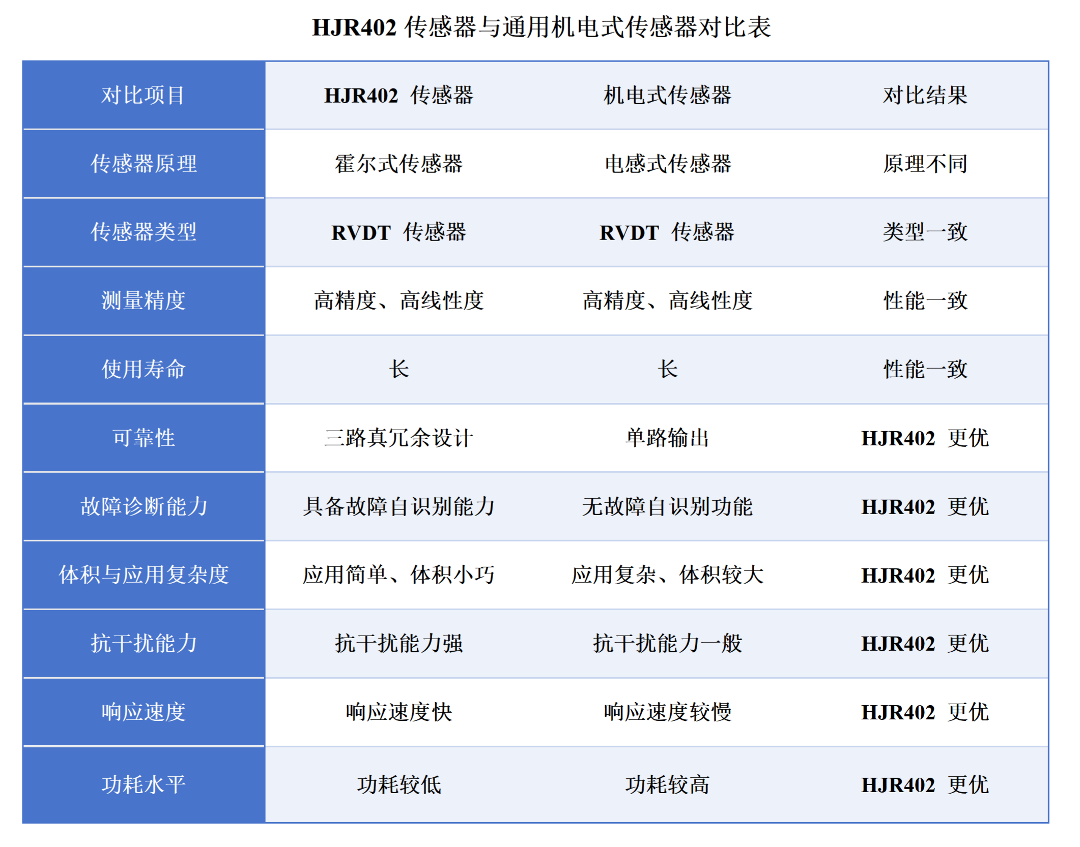

通过对 HJR402 传感器工作原理的分析，并与传统机电式传感器的结构及原理进行对比，形成如下对比表。

由上表可见，HJR402 三冗余传感器在综合性能上显著优于传统机电式传感器，可在高精度、高可靠性及复杂电磁环境等高端应用场景中，完全替代传统机电式 RVDT 传感器。
