突破1mm极限！成都微光集电推出医疗内窥应用图像传感器模组MIM10S1

针对医疗内窥镜对探头直径的严苛限制，MIM10S1在物理结构上实现了显著突破。其图像传感器芯片尺寸为1mmx1mm，光学尺寸为1/18″。在模组封装层面，MIM10S1模组尺寸(镜头+Sensor)仅为1.05mm×1.05mm×1.8mm。这一体积优势使其能够顺畅集成于输尿管镜、胆道镜及支气管镜等管径狭窄的内窥镜设备中，为医生在复杂手术场景下的操作提供了更大的灵活性。

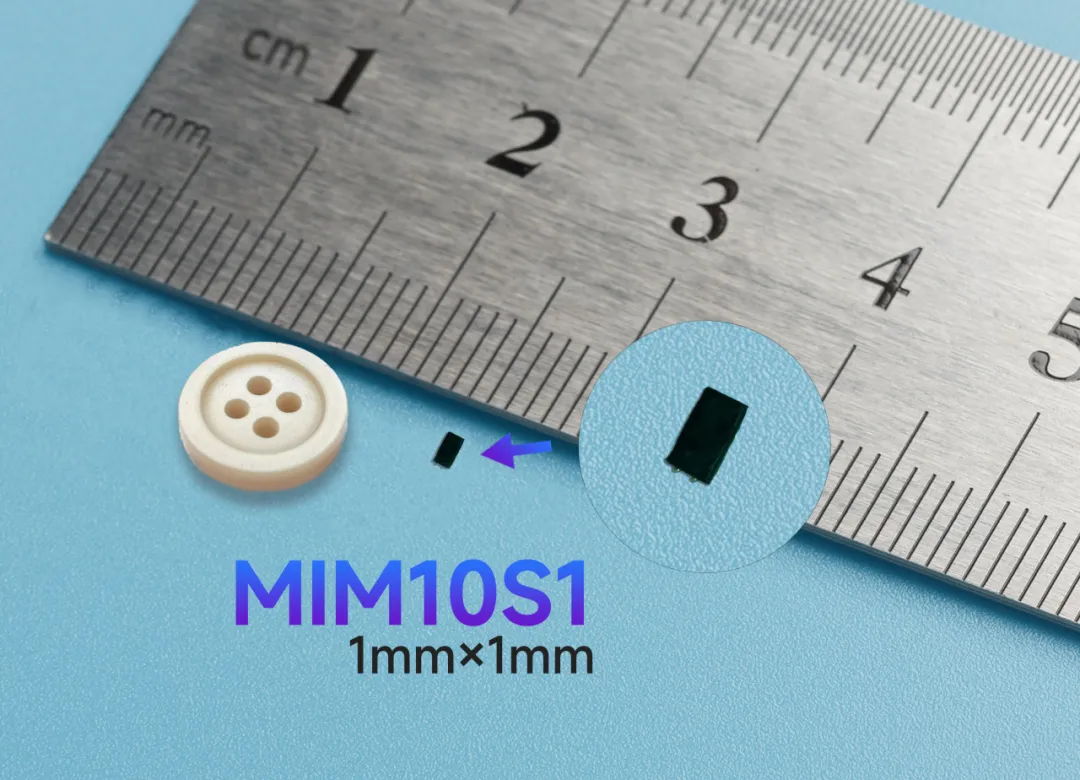

模组大小对比图

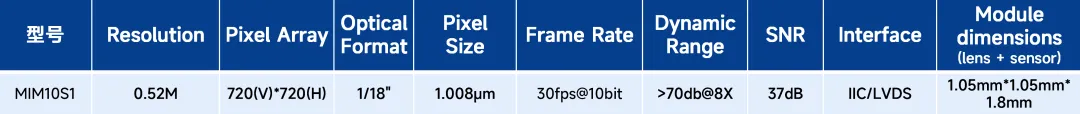

在保证微型化的同时，MIM10S1并未牺牲图像质量。产品采用1.008μm的像素单元尺寸，在标准模式下分辨率为720×720，满足临床对于黏膜组织、血管纹理等微观结构的观察需求。此外，该模组具备大于70dB的动态范围以及小于1.4e⁻的读出噪声（@8X增益），有助于在腔内光线反射较弱的环境下，呈现层次分明、噪点可控的影像画面，为准确诊断提供视觉支持。

针对便携式及一次性设备对数据传输和功耗的敏感需求，MIM10S1进行了专项优化。在工作功耗方面，该产品典型功耗约为33mW（@3.0V），在提供30fps流畅帧率的同时，有效降低了系统整体发热与能耗。接口方面，MIM10S1采用IIC/LVDS复用设计，支持长达4米的稳定信号传输，配合2.8V-3.3V的宽电压供电，增强了设备对不同外部电源环境的适应性。这些特性有助于简化系统电源与通信设计，提升整体方案的集成度与能效。

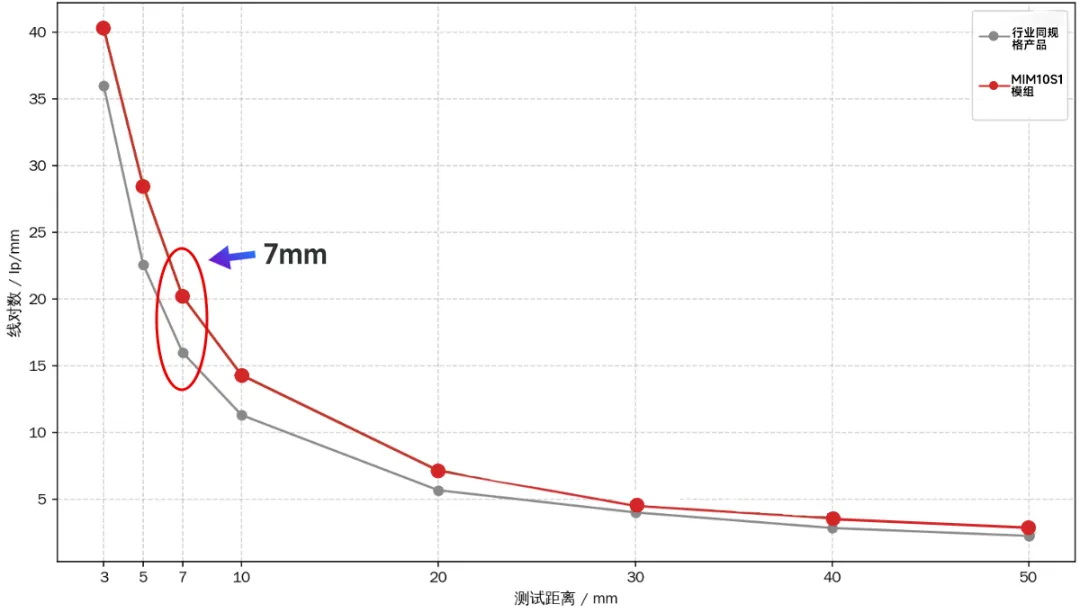

MIM10S1的模组结构设计考虑了内窥镜的前端光学需求，支持30°的主光线角（CRA），并与f/4.0的光学系统及0.42mm焦距镜头相匹配，可提供约120°的视场角（FOV），支持 3mm 至 50mm 景深范围。确保其在最终光学系统中能够稳定、可靠地工作并呈现符合预期的画面。
